电流和电路单元测试题(Word版 含解析)

  • 格式：doc
  • 大小：307.00 KB
  • 文档页数：11

电流和电路单元测试题（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图。

(1)在连接两电流表的导线中，实际电荷定向移动方向是______ （选填“向左”、“向右”或“无规则运动”）；(2)在使用电流表前发现其指针偏向0刻线左侧，应调节表盘下面的______，使指针归0；(3)通过L1、L2的电流分别是______A、______A。

【答案】向左调零螺丝 0.76 0.24【解析】【分析】【详解】(1)[1]在连接两电流表的导线中，电流方向是由左往右的，而导线中实际上定向移动的是自由电子，所以其方向是由右向左的。

(2)[2]使用电流表前，若其指针偏向0刻度线的左侧，应调节表盘下面的调零螺丝，使指针归零。

(3)[3][4]由电路图知，电路中灯L1、L2并联，电流表A1测干路的电流，A2测灯L2这一支路的电流，即图乙是A1的示数，图丙是A2的示数，所以电路总电流I=1A，通过灯L2的电流I2=0.24A，据并联电路的电流特点得，通过灯L1的电流I1=I-I2=1A-0.24A=0.76A2．.离渠边不同距离处水流速度相等吗，小科想到顺水漂流的乒乓球速度与水流速度相等，于是进行了如下实验：选一段流速稳定、宽为2m的水平水渠为实验场地，如图甲所示，在A1A2连线上，同一时间把11个乒乓球等间距地轻轻放入水中，并开始汁时，t=5s 时测得实验数据如下表：离渠中心线距离r/m0．10．200．400．600．801．00乒乓球移动距离S/m1．000．960．840．640．38几乎为0水流速度／m·s-10．2000．1920．1680．1280．076几乎为0（1）分析数据可以得出：离渠中心线距离r越大，水流速度v____________．（2）为了得出v与r的定量关系，小科根据上表数据绘制v一r2图线如图乙，据此图可得到v与r的关系式是v=____________．（3）图丙是该段水渠的横截面示意图．假如上述结论同样适用于水下，则实验时图丙中同一深度的B、C两点处的压强大小关系为P8__________P C．（4）上《电流》一课时，老师常用水的流量和水流来类比电量和电流．理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总和．图丁是某实验电路的一部分，电流表的示数为__________A，若通过导线ab电流为0.6A，请分析通过导线cd的电流大小及方向．【答案】（1）越小；（2）22220.20.20.21/r rm sm m⎛⎫-⨯=-⎪⎝⎭()01r m≤≤；（3）<；（4）0.46；若①当ab中的电流是从a到b时，电路图如图所示：此时，I cd=0.6A+0.46A=1.04A，电流方向是从d到c；②当ab中的电流是从b到a时，电路图如图所示：此时，I cd=0.6A-0.46A=0.14A，电流方向是从c到d.【解析】试题分析：（1）观察实验记录数据可知，离渠中心线距离r越大，水流速度v越小；（2）观察乙表可知，速度22220.20.20.21/r r v m s m m ⎛⎫=-⨯=- ⎪⎝⎭；（3）因为水在流动，流体压强的特点是：流速大的地方压强小，流速小的地方压强大，可知：因为B A v v >，所以B A p p <；（4）电流表使用的是0-0.6A 的量程，分度值是0.02A ，因此电流表的示数为0.46A ； 若Iab=0.6A 时，电路分为两种情况，因为电流表的正确接法是电流从正接线柱流入，负接线柱流出，因此，若①当ab 中的电流是从a 到b 时，电路图如图所示：此时，I cd =0.6A+0.46A=1.04A ，电流方向是从d 到c ； ②当ab 中的电流是从b 到a 时，电路图如图所示：此时，I cd =0.6A-0.46A=0.14A ，电流方向是从c 到d.考点：流体压强与流速的关系；电流和电流表；并联电路中电流的规律.3．如图所示的电路中，电源电压为U ，闭合电键S ，发现两电表指针的位置均不变，已知故障只发生在电阻R 1、R 2上，请根据相关信息写出电压表的示数及相应的故障． ①如果电压表示数为_____；则可能存在的故障是_____． ②如果电压表示数为_____；则可能存在的故障是_____．【答案】0 R 1断路或R 1、R 2均断路或R 1断路、R 2短路 U R 2断路或R 2断路、R 1短路 【解析】 【分析】 【详解】如图所示，R 1和R 2串联在电路中，如果电压表示数为0，则可能存在的故障是R 1断路或R 1、R 2均断路或R 1断路、R 2短路，如果电压表示数为U ，则可能存在的故障是R 2断路或R 2断路、R 1短路．【点睛】电路故障问题是电学测试中经常考查的问题．解决的一般步骤是将每种情况代入题目，根据应该出现的现象和题目中描述的现象进行对比，符合题意的即为正确答案．4．小明用如图甲所示的电路图来探究并联电路中干路电流与各支路电流的关系．（1）请根据电路图，用笔画线代替导线把图乙的电路连接完整． （____）（2）连接电路后，小明把电流表接入图甲的A 处，闭合开关S 后，发现小灯泡1L 不亮，2L 亮，电流表无示数，产生这种现象的原因可能是______．排除电路故障再做实验，电流表在A 处的示数如图丙所示，请你帮小明把该示数填入下表空格处．然后小明把电流表分别接入电路中的B 、C 两处测电流，并把电流表的示数记录在下表中．A 处的电流/A A IB 处的电流/A B IC 处的电流/A C I______0.150.25小明分析表格中的数据认为：并联电路中干路电流等于______．（3）小明想，要使上述结论更具普通性，还要用不同的方法进行多次实验，于是小明和同学们讨论了以下三种方案：方案一：在图甲的基础上，反复断开、闭合开关，测出A 、B 、C 三处的电流． 方案二：在图甲的基础上，只改变电源电压，测出A 、B 、C 三处的电流．方案三：在图甲的基础上，在其中一条支路换上规格不同的灯泡，测出A 、B 、C 三处的电流．以上三种方案，你认为不可行的方案______（填“一”“二”或“三”）． 小明选择上述可行方案之一，做了三次实验，并把实验数据填入下表中． 实验次序 A 处的电流/A A IB 处的电流/A B IC 处的电流/A C I1 0.12 0.18 0.30 2 0.14 0.21 0.35 30.200.300.50请你根据小明的实验步骤和有关数据回答下列问题： ①在拆电路改装时，开关必须______；②小明选择的方案是方案______（填“一”“二”或“三”）．L支路有断路 0.10 各支路电流之和一断【答案】1开二【解析】【分析】【详解】(1)[1]由电路图可知，两灯泡并联，因此可得实物图如下：；(2)[2]电流表无示数说明电路不通，即1L支路有断路；[3]由图丙可知，A处电流为0.1A；[4]由表格数据可知，干路C处电流，等于A支路，B支路电流之和，因此可得并联电路中干路电流等于各支路电流之和；(3)[5] 方案二和方案三：换用不同的规格的小灯泡，或者增加电池的节数改变电源电压，测出三处的电流，可以得出多组不同的实验数据，故可以得出普遍规律；而方案一中反复断开，闭合开关，测得到的实验数据都是相同的，故不可行；[6]为了保护电路，在拆电路改装时，开关必须断开；[7] 分析A、B两处的电流的变化关系可知，通过A处电流的变化倍数和通过B电流的变化倍数相等，说明选择的实验方案是二．5．在探究并联电路电流规律的实验中（1）为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行________，以正确选择电流表或电流表的量程。

（2）小方连接的部分电路如图所示，请你将电路连接完整_____________。

次数L1电流I1/A L2电流I2/A干路电流I/A10.10.10.220.20.30.630.30.40.8（3）小方将以上电路连接完后，闭合开关，调节滑动变阻器，发现灯泡L1和L2发光、电流表A1和A2有示数、电流表A示数为零。

则电路故障可能是________。

（4）排除故障，进行实验,小方记录了如下数据。

分析以上实验数据，小方发现通过两条支路的电流总是相等。

为了探究这个发现是否具有普遍性，可以________，再进行实验。

【答案】试触电流表A被短路将L1（L2）换成另一个规格不同的灯泡【解析】【分析】【详解】(1)[1]不能估测被测电流情况下，可先用大量程进行试触。

(2)[2]电流从电流表的正接线柱流入，从负接线柱流出，电流表A1和灯泡L1相连，如图(3)[3]闭合开关，调节滑动变阻器，发现灯泡L1和L2发光、电流表A1和A2有示数，这说明支路中没有故障，干路中出现了短路现象，电流表A示数为零，则故障是电流表A短路。

(4)[4]为了使实验结论更具科学性，普遍性，可以更换不同规格的灯泡进行实验。

6．如图是“探究并联电路电流特点”的实验电路图：电流表A1A2A电流I/A0.160.24 2.0(1)实验中，选择两个小灯泡的规格应该是______的（填“相同”或“不相同”）；(2)开关闭合前，琪皓同学发现电流表A1的指针在零刻度线左端，如图乙所示，其原因是______；(3)上表是某同学实验中的一组数据：有同学指出上述表格中电流表A数据明显错误，造成错误的原因是________________；(4)实验中某同学发现两个小灯泡中，一个发光，一个不发光，三个电流表都有示数，造成小灯泡不发光的原因可能是______；(5)实验中，我们都要进行多次测量。

以下实验中，与“探究并联电路电流特点”进行多次测量的目的不相同的是______。

A．探究电流与电压的关系 B．探究杠杆的平衡条件 C．刻度尺测物体的长度【答案】不同电流表指针未调零电流表接小量程却按大量程读数实际功率过小 C 【解析】【分析】【详解】(1)[1]要使结论具有准确性与普遍性，所选电阻不能特殊，因此最好选用不同规格的电阻，同时还应多次实验。

(2)[2]开关闭合前，电流表A1的指针在零刻度线左端，此时电路没有电流，说明原因是电流表指针未调零。

(3)[3]并联电路中，干路电流等于各支路电流之和，上述表格中电流表A数据明显错误，观察电流表量程可发现，导致错误的原因是使用小量程测量，而读数却读成大量程。

(4)[4]两个小灯泡一个发光，一个不发光，三个电流表都有示数，说明各支路都有电流通过，但有可能是其实际功率过小。

(5)[5]在“研究串并联电路的电流特点”时，换用不同阻值的电阻，多次进行实验目的是寻找规律，避免结论的偶然性；而刻度尺测物体的长度是采用多次测量减小误差，其测量的目的不相同，故选C。

合集下载

人教版九年级物理全一册《第十五章电流和电路》单元测试题-附答案

人教版九年级物理全一册《第十五章电流和电路》单元测试题-附答案

人教版九年级物理全一册《第十五章电流和电路》单元测试题-附答案■思维导图寻符号和单位:符号/，基本单位安（A）形成和方向：电荷的定向移动形成一电流，把正电荷定向移动的方向规定为电流的方向-----—电流工具:电流表-I--------电流表的使用方法测量串联电路中电流处处相等串并联电路的并联电路中，干路电流电流特点等于各支路电流之和」」电流和电路r-摩擦起电:用摩擦的方法使物体带电电现象卜-两种电荷:正电荷和负电荷L摩擦起电的实质:不是创造了电荷，而是使正、负电荷分开组成：电源、用电器、开关、导线电路--电路图:用符号表示电路连接的图-三种状态:通路、断路和短路1-种类-串联电路:用电器依次相连接入电路并联电路:用电器的两端分别连在一起练习题一、选择题1.如图所示，一带负电的橡胶棒靠近用细线挂住的轻细吸管A端时，吸管A端与橡胶棒相互吸引。

对吸管A端带电性质判断正确的是（）A.一定带正电B.可能带负电C.一定不带电D.可能带正电2.如图是一款“盲人水杯防溢报警器”，使用时挂在杯壁上即可，其挂扣上有两个金属触点，当杯中水位到达挂扣时，报警器会发出蜂鸣声，提示水已盛满，挂扣的作用相当于防溢报警器电路中的（）A.用电器B.导线C.电源D.开关3.如图所示是一个装有静电除尘纸的拖把，扫地时除尘纸与地板摩擦后，可以轻松地将附近的灰尘和头发清扫干净。

下列说法正确的是（）A.静电除尘纸和地面摩擦创造了电荷B.静电除尘纸和地面摩擦后与地面带有同种电荷C.静电除尘纸吸附灰尘利用了带电体可以吸引轻小物体D.静电除尘纸吸附灰尘利用了异种电荷相互吸引4.下列电路中，闭合开关后，电流表能正确测量出通过灯泡L2电流的是（）5.如图所示，取两个相同的不带电的验电器A和B,用丝绸摩擦过的玻璃棒接触验电器A的金属球使之带电，再用带有绝缘手柄的金属棒把A和B的金属球连接起来，下列说法正确的是（）A.A中正电荷通过金属棒流向B,A金属箔的张角减小B.金属棒中瞬间电流方向从B流向A,B金属箔的张角减小C.如果金属棒不带绝缘柄，将会看到两个验电器的金属箔片都先闭合后张开D.用带有绝缘手柄的金属棒连接后，B的金属箔张开是因为同种电荷相互排斥6.为了驾驶安全，大部分电动车上都安装有转向灯装置。

人教版九年级物理全一册《第十五章电流和电路》单元测试卷(含答案)

人教版九年级物理全一册《第十五章电流和电路》单元测试卷(含答案)

人教版九年级物理全一册《第十五章电流和电路》单元测试卷（含答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．自动洗衣机上有三个触摸开关，当闭合总开关时，洗衣机处于待机状态，当闭合洗涤开关时，电动机带动滚筒工作：当洗涤结束后，闭合烘干开关自动进行烘干衣服。

下列电路图符合上述要求的是（）A．B．C．D．2．如图所示，用丝绸摩擦过的玻璃棒接触不带电的验电器金属球，金属箔张开，下列有关说法正确的是（）A．用丝绸摩擦过的玻璃棒创造了电荷B．玻璃棒和验电器都带负电荷C．电子从验电器转移到玻璃棒D．若用该玻璃棒靠近某轻质小球时互相吸引，该小球一定带负电3．如图甲所示，验电器A带负电，B不带电。

用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（）A．正电荷移动方向由A到BB．电流方向由B到AC．电流方向由A到BD．正电荷移动方向由B到A4．如图所示的电路中，若要使L1和L2两只灯泡组成并联电路，开关的断开与闭合情况是（）A．S1、S2断开，S3闭合B．S1、S3闭合，S2断开C．S1、S2、S3都闭合D．S1、S3闭合，S2断开5．如图所示的电路中，当开关S1，S2闭合时，电流表A1的示数为0.5A，电流表A2的示数为0.2A。

下列说法正确的是（）A．S1、S2闭合时，R1、R2并联B．S1，S2闭合时，通过电阻R1的电流为0.5AC．S1，S2闭合时，电流表A1测量的是R1的电流D．开关S2断开时，电流表A2示数为0.2A6．如图，验电器甲带负电，箔片张开一定的角度，乙不带电，用一根带绝缘柄的铜棒连接两验电器，则下列有关判断正确的是（）A．负电荷运动方向为甲→乙，乙箔片张角增大B．电流方向为甲→乙，甲箔片张角减小，乙箔片张角增大C．正电荷运动的方向为乙→甲，电流方向乙→甲D．甲箔片上带负电，所以铜棒中无电流7．小明同学按如图连接好电路，闭合开关后发现，两灯泡不亮，然后他拿来一根导线直接连在甲灯泡两端，此时两灯泡仍不亮，于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来，根据以上现象可以推断出下列哪个结论是正确的（）A．甲灯泡断路B．乙灯泡断路C．乙灯泡短路D．甲灯泡短路8．用与丝绸摩擦过的玻璃棒，去靠近悬挂的轻质小球，发现小球被排斥，则小球（）A．一定带负电B．一定不带电C．一定带正电D．可能带正电，也可能带负电9．在“组成串联电路”的学生实验中，如图，当将开关闭合时，灯L1、L2均不亮。

物理九年级上册 电流和电路单元测试卷 (word版,含解析)

物理九年级上册 电流和电路单元测试卷 (word版,含解析)

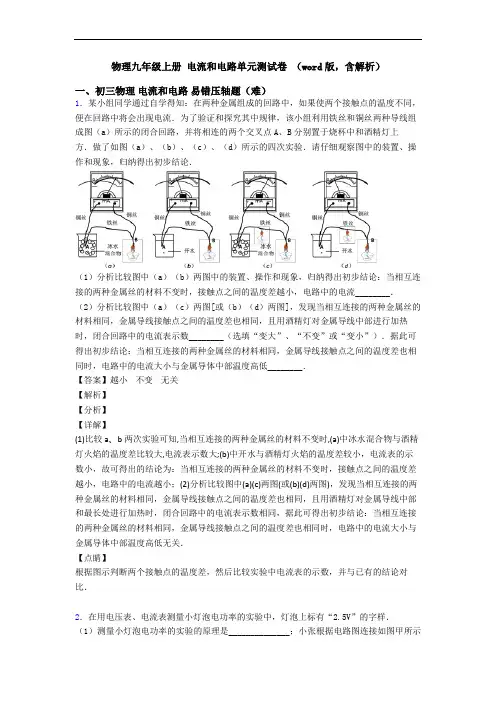

物理九年级上册电流和电路单元测试卷（word版，含解析）一、初三物理电流和电路易错压轴题（难）1．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流．为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方．做了如图（a）、（b）、（c）、（d）所示的四次实验．请仔细观察图中的装置、操作和现象，归纳得出初步结论．（1）分析比较图中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流________．（2）分析比较图中（a）（c）两图[或（b）（d）两图]，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数________（选填“变大”、“不变”或“变小”）．据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低________．【答案】越小不变无关【解析】【分析】【详解】(1)比较a、b两次实验可知,当相互连接的两种金属丝的材料不变时,(a)中冰水混合物与酒精灯火焰的温度差比较大,电流表示数大;(b)中开水与酒精灯火焰的温度差较小，电流表的示数小，故可得出的结论为：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流越小；(2)分析比较图中(a)(c)两图(或(b)(d)两图)，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部和最长处进行加热时，闭合回路中的电流表示数相同，据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低无关．【点睛】根据图示判断两个接触点的温度差，然后比较实验中电流表的示数，并与已有的结论对比．2．在用电压表、电流表测量小灯泡电功率的实验中，灯泡上标有“2.5V”的字样．（1）测量小灯泡电功率的实验的原理是______________；小张根据电路图连接如图甲所示的实验电路，小王检查后发现有一根导线连接有错误，请你在这根导线上打“×”，并用笔画线代表导线，画出正确的连线。
