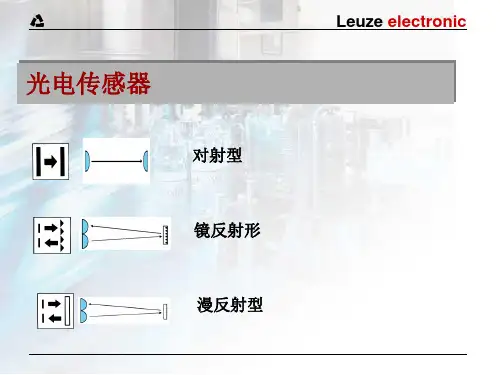

漫反射光电传感器原理
漫反射光电传感器，是一种常用的非接触式传感器。
其原理是利用光电效应，在待测物体处发射光线，待测物体将光线反射回传感器，传感器根据接收到的反射光信号，确定待测物体的位置、形状、颜色等信息，从而实现对待测物体的检测、识别和测量。
漫反射光电传感器主要由光源、透镜、光电元件和电路组成。
其中光源可以是LED或激光等，透镜可以将光束做聚焦处理，提高传感器的灵敏度和分辨率，光电元件则通过将光电信号转换为电信号进行处理，电路则负责对信号进行放大、滤波和处理等工作，最终输出控制信号。
需要注意的是，漫反射光电传感器的使用环境应该避免强光干扰，避免光源与反射物之间的遮挡等。
此外，传感器的检测范围与检测精度也受到光源和透镜等元件的影响，使用时需要根据具体应用场景选择合适的型号和参数。
总之，漫反射光电传感器是一种常用的非接触式传感器，其原理是利用光电效应进行检测、识别和测量。
在实际应用中，需要根据具体应用场景选择合适的型号和参数，并遵循正确的使用方法，以获得准确、可靠的检测结果。
漫反射光电传感器工作原理1. 什么是漫反射光电传感器？嘿，大家好！今天咱们来聊聊一个有趣的玩意儿——漫反射光电传感器。
说白了，这个东西就是用来探测物体的“眼睛”，不过可不是人类的眼睛，而是靠光来工作的。
想象一下，你在一个黑暗的房间里，突然打开手电筒，光线洒在墙上，墙面上的颜色和质感就决定了光线是怎么反射回来的。
这个反射的过程其实就跟咱们的漫反射光电传感器有着千丝万缕的关系哦。
2. 工作原理2.1 光的发射与接收首先，漫反射光电传感器的工作流程就像一场“光的舞会”。
它里面有一个发射器，负责发出光束，通常是红外光。
这个光束一出门，就像小朋友跑出去玩一样，四处乱飞。
而当这个光碰到什么东西，比如一块白墙或者一张桌子，它就会被反射回来。
然后，接收器就像是个小侦探，负责接收这些被反射回来的光。
只要有光线回到接收器，传感器就会“嗨起来”，开始工作。
这时，它就能判断出物体是否在它的监测范围内。
就像我们看到远处有个人走来，就知道他快到了。
2.2 漫反射的特点漫反射光电传感器最牛的地方在于，它能感知各种不同颜色和材质的物体。
这是因为不同的物体对光的反射方式各不相同。
就像大海和沙滩的反射效果，完全不一样，对吧？黑色的东西吸光，白色的东西反射得厉害。
所以，这个传感器就像个“千面人”，能适应不同的环境。
而且，它的反应速度也是相当快的，几乎是瞬时的。
这让它在很多场合都能派上用场，比如工业自动化、安防系统、甚至是一些智能家居设备。
想想看，如果家里的灯可以通过这个传感器自动开关，那得多方便啊，简直是科技的魔法！3. 应用领域3.1 工业自动化在工业界，漫反射光电传感器简直就是一个“多面手”。
它能帮助企业检测产品的存在、计数，甚至是监测物体的移动。
比如在生产线上，如果某个零件被遗漏了，这个传感器就能立刻发现，避免造成麻烦。
想象一下，生产线上缺少了一颗螺丝，整个机器就可能罢工，真是得不偿失。
3.2 安防监控而在安防监控方面，漫反射光电传感器也是个“救星”。

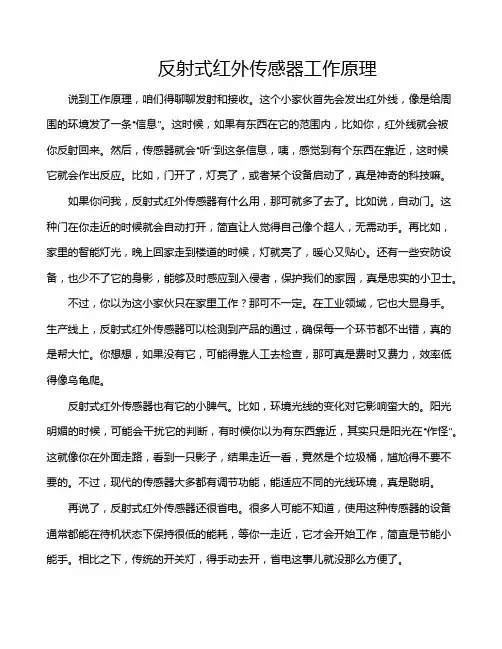

反射式红外传感器工作原理说到工作原理，咱们得聊聊发射和接收。
这个小家伙首先会发出红外线，像是给周围的环境发了一条“信息”。
这时候，如果有东西在它的范围内，比如你，红外线就会被你反射回来。
然后，传感器就会“听”到这条信息，咦，感觉到有个东西在靠近，这时候它就会作出反应。
比如，门开了，灯亮了，或者某个设备启动了，真是神奇的科技嘛。
如果你问我，反射式红外传感器有什么用，那可就多了去了。
比如说，自动门。
这种门在你走近的时候就会自动打开，简直让人觉得自己像个超人，无需动手。
再比如，家里的智能灯光，晚上回家走到楼道的时候，灯就亮了，暖心又贴心。
还有一些安防设备，也少不了它的身影，能够及时感应到入侵者，保护我们的家园，真是忠实的小卫士。
不过，你以为这小家伙只在家里工作？那可不一定。
在工业领域，它也大显身手。
生产线上，反射式红外传感器可以检测到产品的通过，确保每一个环节都不出错，真的是帮大忙。
你想想，如果没有它，可能得靠人工去检查，那可真是费时又费力，效率低得像乌龟爬。
反射式红外传感器也有它的小脾气。
比如，环境光线的变化对它影响蛮大的。
阳光明媚的时候，可能会干扰它的判断，有时候你以为有东西靠近，其实只是阳光在“作怪”。
这就像你在外面走路，看到一只影子，结果走近一看，竟然是个垃圾桶，尴尬得不要不要的。
不过，现代的传感器大多都有调节功能，能适应不同的光线环境，真是聪明。
再说了，反射式红外传感器还很省电。
很多人可能不知道，使用这种传感器的设备通常都能在待机状态下保持很低的能耗，等你一走近，它才会开始工作，简直是节能小能手。
相比之下，传统的开关灯，得手动去开，省电这事儿就没那么方便了。
反射式红外传感器不仅是个“侦探”，也是个“省电小能手”。
它在我们的生活中，默默无闻却又不可或缺，像是那种虽不起眼但却总能救急的好朋友。
你说，有了它，我们的生活变得多么便捷，真是“事半功倍”。
想想看，如果没有这种传感器，很多智能产品可能就要“打回原形”，而我们每天的生活可能也会因为一些小细节而变得繁琐不已。

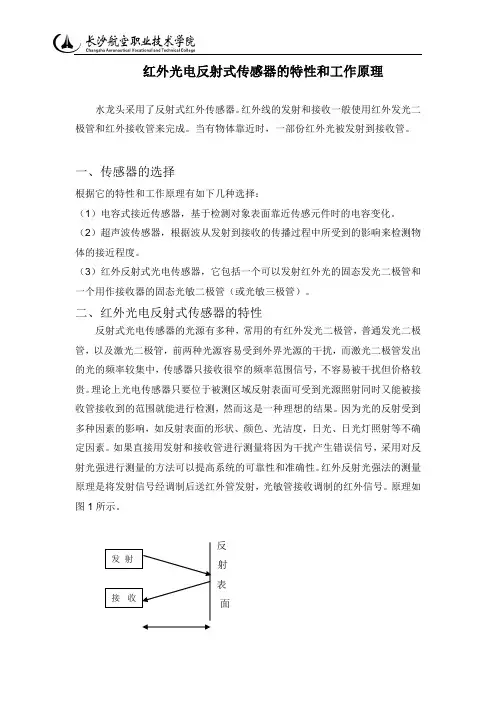

红外光电反射式传感器的特性和工作原理水龙头采用了反射式红外传感器。
红外线的发射和接收一般使用红外发光二极管和红外接收管来完成。
当有物体靠近时，一部份红外光被发射到接收管。
一、传感器的选择根据它的特性和工作原理有如下几种选择：（1）电容式接近传感器，基于检测对象表面靠近传感元件时的电容变化。
（2）超声波传感器，根据波从发射到接收的传播过程中所受到的影响来检测物体的接近程度。
（3）红外反射式光电传感器，它包括一个可以发射红外光的固态发光二极管和一个用作接收器的固态光敏二极管（或光敏三极管）。
二、红外光电反射式传感器的特性反射式光电传感器的光源有多种，常用的有红外发光二极管，普通发光二极管，以及激光二极管，前两种光源容易受到外界光源的干扰，而激光二极管发出的光的频率较集中，传感器只接收很窄的频率范围信号，不容易被干扰但价格较贵。
理论上光电传感器只要位于被测区域反射表面可受到光源照射同时又能被接收管接收到的范围就能进行检测，然而这是一种理想的结果。
因为光的反射受到多种因素的影响，如反射表面的形状、颜色、光洁度，日光、日光灯照射等不确定因素。
如果直接用发射和接收管进行测量将因为干扰产生错误信号，采用对反射光强进行测量的方法可以提高系统的可靠性和准确性。
红外反射光强法的测量原理是将发射信号经调制后送红外管发射，光敏管接收调制的红外信号。
原理如图1所示。
反射 表面发 射接收图1 红外发射接收原理三、红外光电反射式传感器的工作原理反射式光电传感器可以用来检测地面明暗和颜色的变化，也可以探测有无接近的物体。
红外线控制自动水龙头就运用了它这个特点。
光谱范围，灵敏度，抗干扰能力，输出特性等都是反射式光电传感器的重要参数。
这种光电传感器的基本原理是，当人或有物体接近时，遮挡了红外光，光敏元件接收到光信号，从而进行光电转换，电磁阀作用，使水源打开。
红外线控制自动水龙头的控制过程是：当人或物体靠近自动水龙头时，红外发射光电管发出的红外经人和物体反射到红外接收光电管。

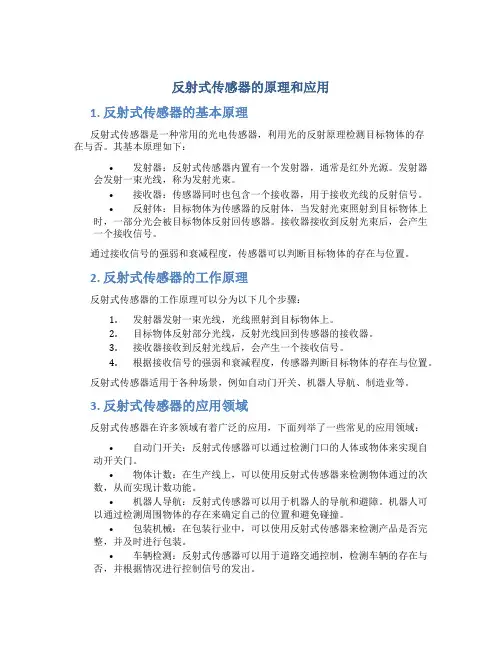

反射式传感器的原理和应用1. 反射式传感器的基本原理反射式传感器是一种常用的光电传感器，利用光的反射原理检测目标物体的存在与否。
其基本原理如下：•发射器：反射式传感器内置有一个发射器，通常是红外光源。
发射器会发射一束光线，称为发射光束。
•接收器：传感器同时也包含一个接收器，用于接收光线的反射信号。
•反射体：目标物体为传感器的反射体，当发射光束照射到目标物体上时，一部分光会被目标物体反射回传感器。
接收器接收到反射光束后，会产生一个接收信号。
通过接收信号的强弱和衰减程度，传感器可以判断目标物体的存在与位置。
2. 反射式传感器的工作原理反射式传感器的工作原理可以分为以下几个步骤：1.发射器发射一束光线，光线照射到目标物体上。
2.目标物体反射部分光线，反射光线回到传感器的接收器。
3.接收器接收到反射光线后，会产生一个接收信号。
4.根据接收信号的强弱和衰减程度，传感器判断目标物体的存在与位置。
反射式传感器适用于各种场景，例如自动门开关、机器人导航、制造业等。
3. 反射式传感器的应用领域反射式传感器在许多领域有着广泛的应用，下面列举了一些常见的应用领域：•自动门开关：反射式传感器可以通过检测门口的人体或物体来实现自动开关门。
•物体计数：在生产线上，可以使用反射式传感器来检测物体通过的次数，从而实现计数功能。
•机器人导航：反射式传感器可以用于机器人的导航和避障。
机器人可以通过检测周围物体的存在来确定自己的位置和避免碰撞。
•包装机械：在包装行业中，可以使用反射式传感器来检测产品是否完整，并及时进行包装。
•车辆检测：反射式传感器可以用于道路交通控制，检测车辆的存在与否，并根据情况进行控制信号的发出。
4. 如何选择反射式传感器选择合适的反射式传感器需要考虑以下几个因素：•距离要求：不同的反射式传感器适用于不同的距离范围，需要根据实际应用场景选择适合的传感器。
•环境条件：一些反射式传感器对环境光的干扰较敏感，需要选择适合的传感器来避免误判。
反射式光纤位移传感器测距原理实验一.实验目的1.了解光纤传输的基本原理2.了解反射式光纤传感器的一般原理结构、性能3.利用反射式光纤位移传感器测量出光强随位移变化的函数关系。
二.实验原理１．光导纤维与光纤传感器的一般原理图１光纤的基本结构光导纤维是利用光的完全内反射原理传输光波的一种介质。
如图１所示，它是由高折射率的纤芯和包层所组成。
包层的折射率小于纤芯的折射率，直径大致为０.１ｍｍ～０.２ｍｍ。
当光线通过端面透入纤芯，在到达与包层的交界面时，由于光线的完全内反射，光线反射回纤芯层。
这样经过不断的反射，光线就能沿着纤芯向前传播。
由于外界因素（如温度、压力、电场、磁场、振动等）对光纤的作用，引起光波特性参量（如振幅、相位、偏振态等）发生变化。
因此人们只要测出这些参量随外界因素的变化关系，就可以通过光特性参量的变化来检测外界因素的变化，这就是光纤传感器的基本工作原理。
２．反射式位移传感器的结构原理反射式光纤位移传感器是一种传输型光纤传感器。
其原理如图２所示：光纤采用Ｙ型结构，两束多模光纤，一端合并组成光纤探头，另一端分为两支，分别作为光源光纤和接收光纤。
光从光源耦合到光源光纤，通过光纤传输，射向反射片，再被反射到接收光纤，最后由光电转换器接收，转换器接受到的光源与反射体表面性质、反射体到光纤探头距离有关。
当反射表面位置确定后，接收到的反射光光强随光纤探头到反射体的距离的变化而变化。
显然，当光纤探头紧贴反射片时，接收器接收到的光强为零。
随着光纤探头离反射面距离的增加，接收到的光强逐渐增加，到达最大值点后又随两者的距离增加而减小。
图３所示就是反射式光纤位移传感器的输出特性曲线，利用这条特性曲线可以通过对光强的检测得到位移量。
反射式光纤位移传感器是一种非接触式测量，具有探头小，响应速度快，测量线性化（在小位移范围内）等优点，可在小位移范围内进行高速位移检测。
图２反射式位移传感器原理图３反射式光纤位移传感器的输出特性实验仪器：SET-QX型光纤位移传感器实验箱。
反射式光纤位移传感器的工作原理1. 引言嘿，朋友们！今天咱们来聊聊一个挺有意思的东西——反射式光纤位移传感器。
这玩意儿可不是那么简单，听上去就像科幻电影里的高科技设备，其实它在我们生活中可是大显身手哦！比如，咱们的汽车、建筑、甚至是智能手机里，都可能藏着它的身影。
好啦，别着急，我们慢慢来，看看它到底是怎么工作的。
2. 光纤的基本概念2.1 光纤是什么？首先，我们得搞清楚光纤到底是个啥。
简单来说，光纤就像一根细细的玻璃线，可以传递光信号。
想象一下，你在黑暗的隧道里，手里举着一根手电筒，光线能从一个地方照到另一个地方，光纤就是这个“光的隧道”。
它的外面是一层透明的材料，里面则是核心部分，光线在这根光纤里来回反射，像个迷宫一样，不容易逃出去。
2.2 为什么用光纤？那么，为什么咱们要用光纤而不是其他材料呢？很简单，光纤传递信息快得不得了，损耗低，抗干扰能力强。
想想你在网络上下载电影的速度，光纤可是贡献了一大半的功劳哦！而在位移传感器中，光纤的这些特性更是无可替代。
3. 反射式光纤位移传感器的工作原理3.1 工作机制好啦，接下来我们进入正题，看看这个反射式光纤位移传感器是怎么工作的。
它的工作原理其实很简单，基本上就是利用光的反射特性。
你知道的，光在碰到不同的物体时，会有反射、折射等现象。
这个传感器就利用了光在物体表面反射的特性。
我们把光发射到物体上，然后再测量反射回来的光。
通过这些反射光的强度变化，咱们就能得出物体的位移情况。
3.2 位移的测量具体来说，传感器发出的一束光射向目标物体，物体表面的形状、位置、材料等都会影响光的反射强度。
如果物体的位置发生了变化，光的反射强度就会变化。
通过传感器内部的处理电路，咱们可以将这些变化转化为实际的位移数据。
简单说，就是“光线有变，位移可知”，这不就是个绝妙的主意吗？4. 应用领域4.1 日常生活反射式光纤位移传感器的应用可谓是无处不在。
比如，在工业生产中，它可以帮助监测机器的运行状态，避免出现意外故障。

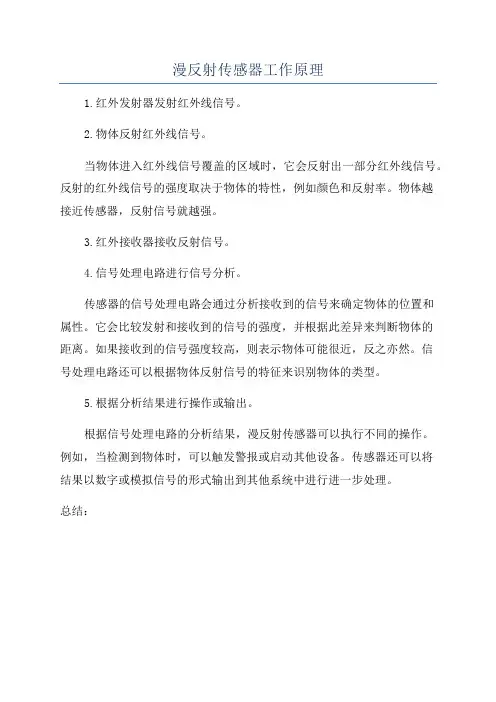

漫反射传感器工作原理
1.红外发射器发射红外线信号。
2.物体反射红外线信号。
当物体进入红外线信号覆盖的区域时，它会反射出一部分红外线信号。
反射的红外线信号的强度取决于物体的特性，例如颜色和反射率。
物体越
接近传感器，反射信号就越强。
3.红外接收器接收反射信号。
4.信号处理电路进行信号分析。
传感器的信号处理电路会通过分析接收到的信号来确定物体的位置和
属性。
它会比较发射和接收到的信号的强度，并根据此差异来判断物体的
距离。
如果接收到的信号强度较高，则表示物体可能很近，反之亦然。
信
号处理电路还可以根据物体反射信号的特征来识别物体的类型。
5.根据分析结果进行操作或输出。
根据信号处理电路的分析结果，漫反射传感器可以执行不同的操作。
例如，当检测到物体时，可以触发警报或启动其他设备。
传感器还可以将
结果以数字或模拟信号的形式输出到其他系统中进行进一步处理。
总结：。

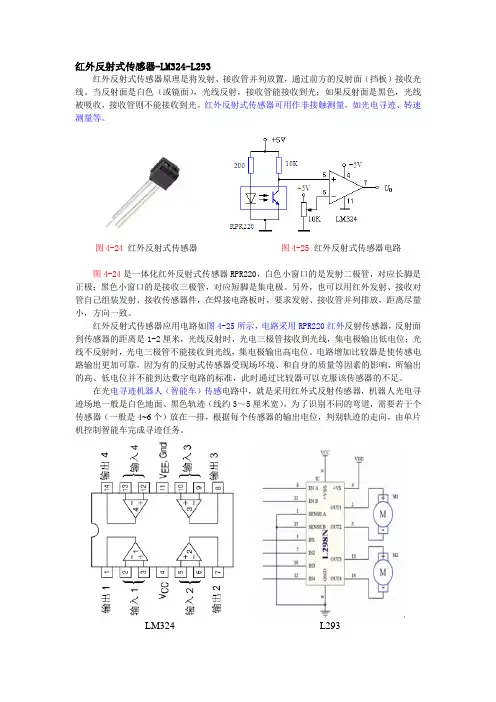

红外反射式传感器-LM324-L293
红外反射式传感器原理是将发射、接收管并列放置，通过前方的反射面（挡板）接收光线。
当反射面是白色（或镜面），光线反射，接收管能接收到光；如果反射面是黑色，光线被吸收，接收管则不能接收到光。
红外反射式传感器可用作非接触测量，如光电寻迹、转速测量等。
图4-24 红外反射式传感器图4-25 红外反射式传感器电路
图4-24是一体化红外反射式传感器RPR220，白色小窗口的是发射二极管，对应长脚是正极；黑色小窗口的是接收三极管，对应短脚是集电极。
另外，也可以用红外发射、接收对管自己组装发射、接收传感器件，在焊接电路板时，要求发射、接收管并列排放，距离尽量小，方向一致。
红外反射式传感器应用电路如图4-25所示，电路采用RPR220红外反射传感器，反射面到传感器的距离是1-2厘米，光线反射时，光电三极管接收到光线，集电极输出低电位；光线不反射时，光电三极管不能接收到光线，集电极输出高电位。
电路增加比较器是使传感电路输出更加可靠，因为有的反射式传感器受现场环境、和自身的质量等因素的影响，所输出的高、低电位并不能到达数字电路的标准，此时通过比较器可以克服该传感器的不足。
在光电寻迹机器人（智能车）传感电路中，就是采用红外式反射传感器，机器人光电寻迹场地一般是白色地面、黑色轨迹（线约3～5厘米宽），为了识别不同的弯道，需要若干个传感器（一般是4~6个）放在一排，根据每个传感器的输出电位，判别轨迹的走向，由单片机控制智能车完成寻迹任务。
LM324 L293。
漫反射红外光电传感器原理
漫反射红外光电传感器是一种常用的非接触式传感器，它可以通过检
测物体表面反射的红外光信号来实现物体的检测和测距。
其原理基于
漫反射现象和红外光的特性。
漫反射现象是指当光线照射到物体表面时，一部分光线会被物体表面
反射回来，而另一部分光线则会被吸收或穿透。
漫反射红外光电传感
器利用这种现象，通过发射红外光信号照射到物体表面，然后检测物
体表面反射回来的光信号，从而实现物体的检测和测距。
漫反射红外光电传感器的工作原理可以分为两个步骤：发射和接收。
发射：传感器通过发射红外光信号照射到物体表面，这些光线会被物
体表面反射回来。
接收：传感器接收物体表面反射回来的光信号，并将其转换为电信号。
漫反射红外光电传感器的发射和接收部分通常由两个独立的模块组成。
发射模块通常由红外发射二极管组成，它可以发射红外光信号。
接收
模块通常由红外接收二极管和信号处理电路组成，它可以将接收到的
光信号转换为电信号，并进行信号处理和放大。
漫反射红外光电传感器的优点是可以实现非接触式检测和测距，适用于各种不同的物体表面，具有较高的精度和稳定性。
它广泛应用于自动化控制、机器人、安防监控等领域。
总之，漫反射红外光电传感器是一种常用的非接触式传感器，其原理基于漫反射现象和红外光的特性。
通过发射红外光信号照射到物体表面，然后检测物体表面反射回来的光信号，从而实现物体的检测和测距。
它具有较高的精度和稳定性，广泛应用于自动化控制、机器人、安防监控等领域。
反射式光电传感器的原理及其特点时间：2011-11-01 16:35 作者：赛微编辑来源：赛微电子网近年来，随着光电技术的发展，传感器已经成为获取自然和生产领域中信息的主要途径与手段，反射式光电传感器能够获取准确可靠的信息，反射式光电传感器已成为系列产品，其品种及产量日益增加，用户可根据需要选用各种规格产品，在各种轻工自动机上获得广泛的应用。
下面我们一起来了解一下反射式光电传感器的工作原理及其特点。
反射式光电传感器定义反射式光电传感器是将红外发光管和硅光敏三极管等，以相同的方向装在支架上。
当红外线发光管通电发光时，光通过被照射物反射到硅光敏三极管窗口上，使硅光敏三极管导通，从而有一定大的电流输出，以此检测物体的有无。
适用于光电接近开关、光电自动控制、物体识别等方面，可做医用光电传感器件。
反射式光电传感器的工作原理反射式光电传感器的工作原理：自带一个光源和一个光接收装置，光源发出的光经过待测物体的反射被光敏元件接收，再经过相关电路的处理得到所需要的信息。
可以用来检测地面明暗和颜色的变化，也可以探测有无接近的物体。
反射式光电传感器的特点1、安装接线简便2、安装使用时便于光路对齐3、不受被检物的形状、颜色和材质影响4、相对于对射式光电传感器，节省安装使用空间反射式光电传感器的使用注意事项1、被检测的工件或物体表面必须有黑白相间的部位用于吸收和反射红外光，这样接收管才能有效的截止和饱和达到计数的目的。
所以在选择工作点、安装及使用中最关健的一点是接收管必须工作于截止区和饱和区。
2、使用中反射式光电传感器的前端面与被检测的工件或物体表面必须保持平行，这样反射式光电传感器的转换效率最高。
3、反射式光电传感器的前端面与反光板的距离保持在规定的范围内。
4、反射式光电传感器必须安装在没有强光直接照射处，因强光中的红外光将影响接收管的正常工作。
5、反射式光电传感器的红外发射管的电流在2～10mA之间时发光强度与电流的线性最佳，所以在电流取值一般不超过这个范围，若取值太大发射管的光衰也大长时间工作影响寿命;若在电池供电的情况下电流取值应小，此时抗干扰性下降，在结构设计时应考虑这点，尽量避免外界光干扰等不利因素。
同轴回归反射型传感器原理
同轴回归反射型传感器是一种非接触式测量方式，用于测量成型件的表面轮廓。
本传
感器的主要原理是利用光的反射来检测物体的形态，并将反射信号转化为数字信号进行处理。
该传感器的优点是精度高、测量速度快、适应性强，可以广泛应用于数控加工、自动
化生产线和机器人控制等领域。
同轴回归反射型传感器的原理是利用传感器的光电传感器和激光发射器，通过测量反
射的光强来确定测量物体的位置和形态。
该传感器主要包括光源、光透镜、检测器、信号
处理器和输出接口等部分。
同轴回归反射型传感器的光源通常采用激光或LED灯，光线经过透镜后聚焦在物体表
面上，反射回来的光线通过同样的透镜被聚焦到检测器上。
因此，传感器通过测量反射回
来的光线强度，确定物体的高度、宽度、深度等形态信息。
在传感器的检测过程中，光线的散射和折射会对测量结果产生影响，为了避免这种干扰，可以采用同轴设计。
传感器的激光源和检测器通过同一光轴来识别物体的轮廓，这使
得激光和检测器在物体表面上交叉时产生的干扰最小化。
同轴回归反射型传感器的信号处理器接收检测器测量的光强信号，并将其转换为数字
信号进行处理。
传感器对光强信号进行比较和分析，从而确定被测物体的轮廓和形态信息。
这种测量方式可以实现百纳米级别的精度，具有非常高的可靠性和稳定性。
总体来说，同轴回归反射型传感器是一种非常先进的测量工具，其原理和应用都十分
广泛。
其主要优点是在物体表面没有任何残留物时能维持精度，测量速度快，难以被干扰，适度范围广，灵活性强，可以应用于具有不同形状和尺寸的物体的测量。
激光漫反射传感器基本原理1简介激光漫反射传感器是一种常用于自动化生产过程中的传感器，常用于检测产品地点、距离和姿态等信息。
在工业自动化生产过程中，激光漫反射传感器具有快速响应、高度准确、非接触式等优势。
2基本原理激光漫反射传感器是利用激光器发射出的激光束对目标进行探测的。
当激光束照射到目标上时，激光束会被目标表面反射，反射的光束会由传感器中的接收器接收，并通过计算反射的时间以确定目标的位置信息。
激光漫反射传感器可以识别许多不同类型的材料，如金属、玻璃、塑料、纸张甚至水。
其可以精确地识别目标的位置、形状和大小，并输出有关目标的信息以进行有针对性的控制。
3工作原理在使用激光散射传感器时，激光器通常会发射一束聚焦的激光束，该激光束以极高的速度行进，直到遇到目标表面。
这里的“目标表面”可能指的是任何不同表面的物体，可能是金属、玻璃、塑料、纸张等等，这些表面具有不同程度的反射性。
反射的激光束会被传感器中的接收器检测，并返回到控制系统中进行处理。
控制系统可以计算反射产生的时间差，从而确定目标的位置、距离和大小等信息。
这种计算通常涉及时间、光速和距离测量原理。
4应用场景激光漫反射传感器的功能非常广泛，可以广泛应用于工业自动化、机器人技术、航空航天等领域。
例如，在工业制造中使用激光漫反射传感器进行物品的测量和追踪，可以大大提高生产效率和生产质量。
在机器人技术方面，激光漫反射传感器可以用于导航和避障，使机器人能够在未知环境中自主移动。
激光散射传感器还可以作为无人机（UAV）和其他航空设备中的控制元件，以进行定位、姿态控制和导航等应用。
5结论总的来说，激光漫反射传感器是一种常见的传感器，具有快速响应、精度高、反应迅速等优势，广泛应用于机器人技术、制造业、航空航天等领域。
四、实验原理
图1是反射式光纤位移测量原理图
图1 反射式光纤位移传感器原理图
光从光源耦合进入输入光纤射向反射面，再被反射回光纤，由探测器接收。
设两根光纤的距离为d ,每根光纤的直径为2a ，数值孔径为NA ，x 是反射器的反射面到输入（输出）光纤断面的距离，设反射面反射率为R 0，输出光纤接收到的光强为I(x),输入光纤输出的光强为I 0，ξ为光源种类及光源跟光纤耦合情况有光的调制参数。
则有：
()()[]
⎪⎭
⎪
⎬⎫⎪⎩
⎪
⎨⎧+-
⋅+=22/32222/300/1exp ])(1[c c tg a x a R tg x I R x I θξθα
ξ 若我们测量小位移时，光源与输入光纤耦合较好，采用准共路光纤，ξ≈0，则上式变形为：
()⎪⎪⎭
⎫
⎝⎛-⋅=2200exp a R I R x I
再对上式展开忽略高阶项，得到：
()c
tg x R a I x I θ220
204=
其中：数值孔径NA=sin(θc ) 且在图中近似得到：
x
R tg c 2=
θ 很显然，图中当d>R 时，即输出（接收）光纤位于反射光光锥之外，两光纤
光纤芯径交界弧线看成是直线。
通过计算得到重叠面积与光纤端面面积之比，即
)]1sin()1()1([cos 1
1α
δαδαδπ
α----
=
- 本实验使用阶跃型光纤，采用准共路方式，与反射器相邻端为光纤传感器探头，它与被测体相距x ，光源发出的光经过光纤传到被测物体再由被测物体反射回来，有另一光纤接收光信号经光电转换器转换成电压，而光电转换器的电压大小与间距X 有关，因此可以用于测量位移。
反射红外传感器原理最近在研究反射红外传感器原理，发现了一些有趣的东西，今天来聊聊它的原理吧。
你有没有发现过那种自动门呢？就是人一走近，门就会自动打开的那种。
这背后其实就可能用到了反射红外传感器。
其实反射红外传感器的基本原理呀，就像是是两个互相捉迷藏的小伙伴，不过这两个小伙伴是红外线发射管和红外线接收管。
我最初理解这个原理的时候呀，把红外发射管想象成一个会发射神秘光线的小精灵，这个光线就是红外线。
它不断地朝着特定的方向发射红外线，这就像是小精灵向外发射魔法光线一样。
当没有东西挡在前面的时候呢，这些光线就会游走向远处，接收管这个时候就像一个在黑暗中等待光线的小听筒，但是啥都没收到。
可是，当有物体出现在这之间，比如说有人走到自动门前了。
这就好比一个大怪物突然闯进了小精灵和小听筒之间的魔法通道。
小精灵发射的红外线就被这个“大怪物”反射回来了，这样小听筒（也就是红外线接收管）就收到了反射回来的红外线信号。
这时候系统就会检测到有物体靠近啦。
这就要说到这里面的一些专业点儿的东西了。
红外线呢，是一种人眼看不到的光，它的波长比可见光的红光还要长一些。
红外线发射管利用电能转化，把电能变为红外辐射能发射出去。
接收管特别敏感地接收到反射回来的红外线之后呢，就会把光能再转换为电能信号，这个信号经过一些电路（就像是一些小助手在中间传递和解释信号一样）处理之后，就可以用来实现各种功能，像自动门的开启呀。
说到这里，你可能会问，那是不是任何东西都能很好地反射红外线呢？老实说，我一开始也不明白，后来发现其实不是的。
不同的物质对于红外线的反射率是不一样的。
就好比不同颜色的衣服在阳光下反射太阳光的情况不同一样。
像白色的物体可能对红外线的反射就比较强，黑色的物体就相对弱一些。
这就会影响传感器检测物体的距离还有准确性。
在实际应用中除了自动门，像智能马桶的感应翻盖也是靠这个原理。
当红外线被靠近的物体反射回来被接收管接收后，马桶盖就会自动打开。
欧姆龙漫反射原理欧姆龙漫反射原理，也称为欧姆龙反射式传感器原理，是一种使用红外线技术进行反射式测量的方法。
该原理被广泛应用于机器人、自动化制造和物流等领域，因其可靠性高、响应速度快和使用方便等特点而备受欢迎。
下面将从工作原理、应用以及未来发展几个方面进行介绍。
一、工作原理欧姆龙漫反射原理是通过向物体发射红外线，然后通过反射来确定物体的位置或者检测物体是否存在的一种技术。
其基本的工作方式如下：1. 设定阈值。
设定一个阈值，当反射回来的光线强度超过该阈值时，系统会认为该物体存在。
2. 透过光电传感器向物体发射红外线。
当红外线照射的物体上时，这些光线将被物体反射回来。
3. 光线从物体反射回来，然后透过光电传感器。
然后，传感器会将反射回来的光线转化成电信号，以便与设定的基准值进行比较。
4. 比较反射回来的光线信号与阈值。
如果反射回来的光线强度达到或超过设定的阈值，那么就会触发系统做出相关反应。
二、应用欧姆龙漫反射原理因为其高效、准确和安全等特点而在各种自动化生产环节中得到了广泛应用，其中最显著的应用包括：1. 自动化制造：欧姆龙漫反射传感器可以作为自动化生产线上的物品检测器和安全传感器。
它可以检测到安装在动力装置上的小物件，并停止机器或向操作员发出警报。
2. 物流和仓储：欧姆龙漫反射传感器可以用于物流和仓储领域中的带有挑选和检测功能的自动化设备中。
例如在自动化仓库中，当传感器探测到货物时，就可以自动停止输送机，保证仓库内货物流通过程的安全性。
3. 机器人应用：欧姆龙漫反射传感器还广泛应用于机器人领域。
包括拾取和组装机器人、打磨机器人、焊接机器人等等领域。
传感器可以在信号的控制下，控制机器人的准确移动，确保机器人的安全操作。
三、未来发展在未来，欧姆龙漫反射原理将继续取得新进展，这些进展包括：1. 更高的精确度和速度：经过多年的发展和进步，未来的欧姆龙漫反射传感器将会变得更加精确和快速。
2. 更好的环境适应性：由于环境的变化和干扰，现有的欧姆龙漫反射传感器在不同的环境中可能不能保证高效的工作。
原理图
该电路，我们可以看见主要包含有两大部分，光电开关和电压比较器。这里我们将主要
讲解光电开关的工作原理，而对于电压比较器，我们只是大致的讲解一下，因为电压比较器
其内部工作原理相对而言是相当复杂的，涉及到摸、数电等原理知识，在这里我们主要是知
道其用途即可，对于其内部原理不再细究，有兴趣的同学可以在学习了模数电等专业课后，
仔细的研究其内部结构，以及其工作的原理电路。下面我们开始从光电开关讲解：
第一大部分;光电开关：
该工作原理，我们将分作两部分来讲解，分别从其大致原理，及其原因讲解。首先我们来看
第一部分发射管：
该发射管其实就是一个特制的发光二极管而已。只是当电路连接好后发生红外线而已。
也就是光电子器件中一种很普遍的原件之一。为了讲清其工作原理，我们先来看一下电路中
必不可缺少的一个重要的结：pn结。
Pn结，顾名思义，肯定含有一个结，即p和n所组成的结，这里我们简单的讲，p区理
解成为一个带正点的区域，n区理解成为一个带负电的区域，两个区域相结合的部分我们称
为pn p pn结n
一般的二极管是通过半导体单晶硅做成的，但是一般的二极管是无法发射红外线等特殊
光线的，因而这里的二极管是用砷化镓做成的，这种管子时当有电流流过的时候，电子和空
穴在pn结的复位，将要发出一定波长的光线，也就是这里的红外线。这个和高中的时候讲
的光电效应可以相比较，电子发生跃迁，发出光子。不同的是这里是电流的作用下。光谱的
范围是比较窄的，其波长由所用的材料有关。这里我们用的就是砷化镓材料做成的。还有就
是该发光二极管器件的工作电流一般是
几毫安到几十毫安。因而这里我们有电
阻限流，
目的就是保护作用。本电路大概就在五十毫安左右（可能有点大）。
第二部分：接受管：（光敏三极管）
三极管和二极管的主要区别是三极管具有两个pn结，同时三极管还具有放大的作用。
对于为什么具有放大功能，我们这里不深究，原因和其两个pn结有关。只要明白他具有放
大的作用就行了。等学到模电后，自然就明白了。
只是它的集电极电流不只是受基极电路和电流控制，同时也受光辐射的控制。 通常
基极不引出
，但一些光敏三极管的基极有引出，用于温度补偿和附加控制等作用。
相对于二极管而言的优越性：当具有光敏特性的PN 结受到光辐射时，形成光电流，由此产
生的光生电流由基极进入发射极，从而在集电极回路中得到一个放大了相当于β倍的信号电
流。不同材料制成的光敏三极管具有不同的光谱特性，与光敏二极管相比，具有很大的光电
流放大作用，即很高的灵敏度。三极管的表示形式为：
发射极 发射结 基极 集电结 集电极
三极管通常有三种组态下工作，不过常用的就是现在我们用的阻态，即共射极阻态。共射
极的优点在于输入电流和输出电压都有放大。增益都大于1，常常用于低频的情况。对于该
电路很适合。大家有兴趣的可以将电路改为共集电极看看，试试会出现什么情况，失败是最
要的成功，这是去我到现在觉得最对的一句话。 该光照产生的电流称为光生电流，即电子
接受到特定的光照后，由光电效应知道，电子在一定波长的光照下吸收能量将要发生跃迁，
形成自由电子。即原来由于共价键束缚的电子现在具有能量了，将要挣脱共价键的束缚，成
为自由电子。从而具有导电的作用，（必须保证集电结反偏，发射结正偏）。正偏和反偏就是
外电场和内电场是否同向来判断的。同相正偏，不同相反偏。
特别注意的就是，对于光敏三极管而言，当没有光照的时候，由于内电场的作用。三极管
相当于是断开的。当有光照的时候三极管导通，即将在输出端产生电流。即三极管输出电流
的有无就可以来判断是否接受到光照（红外线）。（集电极输出）。同样对于三极管的上面的
电阻也是具有保护的作用。/同时还有另外的一个重要的作用就是对于输入的影响。
这里我们对于该电路中的一个重要的部分粗燥讲解完全了。如果想要深入研究其中的原
理，可以参考《半导体物理学（第七版）》和《模拟电子技术》。
第二大部分:电压比较器
Lm339芯片具有四个比较器，因而当需要多个电压比较器的时候该芯片比较方便，对于
电路的简化也有很大的帮助，不过值得注意的是在电路布局的时候需要特别的注意。常常需
要通过建立跳线来完成。
下面我们来讲解电压比较器的工作原理，对于电压比较器内部的结构在这里不做详细的讲
解，原因很简单，其内部很复杂，是中大规模的集成电路，主要成分是半导体做成的。下面
用一个单独的电压比较器来说明问题；
（比较器的内部
结构）
如上图所示其中Ur是一个固定值，也就是我们需要对比的一个电压值，也就是原理电
路中电位器所调节的电压值。输出电压则由b图中所示。其中Ur和Uin是可以交换的，对
应得变化只是输出电压的相位发生变化而已，即有原来的低电平变为现在的高电平。通过输
出的电压我们就可以判断光电开关是否是开启或者是关闭的状态了，光电开关的开与关可以
用来判断是否照射到我们用到的黑线。及是否巡线。
第三大部分
上面我们把主要的两大部分讲解完全了。现在我们从整体来看看整个电路的工作原理。
上面电路图上的电阻主要是去保护作用。其中电容的作用是具有滤波的作用。大家可以
在百度上面收索可以知道很多反射式光电传感器都没有此图中的电容。不过我想建议大家的
就是：对于这个电路，加上电容效果会很好的，原因很简单，由于输出的电压是需要稳定的
电压，即没有电压的波动，虽然这里我们用的是直流电压源，但是由于电压源的不稳定性，
以及比较器中内部的结构（如噪音等）对于输出的电压将会变为极不稳定，即输出的电压具
有一定的波动。大家都知道电容具有隔直通交的作用，因此当有交流电压输出的时候，电容
将会将不稳定的电压接地，从而让电压比较器输出给单片机的电压具有稳定的作用，对于单
片机也有很好的保护作用。（单片机工作在稳定的电压情况下）假如用百度上面的普通的电
路图，对于单片机的性能将会有很大的影响。同时电路中的发光二极管是具有指示灯的作用。
工作原理大家分析下电路就明白了。
下面我们从整体来分析其工作的原理：
1、当光电开关导通时，即我们照射到具有很强的反光的地方的时候，发出的红外线反
射回来由光敏三极管接受到。当三极管接受到红外线，三极管导通。因而在集电极将有电流
产生，集电极上面的电阻具有分压的作用，即电阻上面产生压降。从而Ao口有一定的电压
（非常小，可以忽略不计）。电压值的大小和光照强度有关。这里我们可以忽略，（因为我们
对于电压的大小在一般的应用中基本是具有稳定的）。在这里Ao口具有一个电压（可以忽
略不计）。当没有反射光照射回来的时候，三极管相当于断开，这里我们就假设没有了光电
开关，有运放电路的知识知道，（虚短、虚短）。此时输出给电压比较器的电压将是一个高电
平，即相对较高的电压（小于5v），该电压输给电压比较器。所谓电压比较器肯定还具有另
外一个需要相互比较的电压。在这里当然就是电位器上面调节而产生的电压来相互比较的。
我们假设电位器输出的电压为@。三极管断开后（便于理解假设的，即没有接受到反射光）
输出的电压为#（小于5V）。当#大于@的时候。显然电压比较器将要输出一个高电平（照射
到黑纸上面），相反则是一个低电平（照射到白纸上面）。通过电压比较器输出的高低电平我
们就可以来判断光电开关的工作状态。就可以用来判断是否巡线。其中该电路中还有一个发
光二极管。该发光二极管的作用就是用来判断电压比较器输出的电压高电平还是低电平。发
光二极管可以反接。只是亮或者不亮所代表的含义不同。大家多看看。多想想就知道了。
在这里当我们处于不同的环境的时候常常需要调节电位器的输出电压来调节整个传感
器的灵敏度。原因很简点，当在不同的的、环境的时候，三极管端输出的电压是有一定的变
化的。当三极管端的电压发生变化的时候，我们当然需要调节电位器来改变参考电压。从而
用来稳定输出的高低电平。从而达到我们设计的需要。（本电路输出高电平的时候灯熄，低
电平的时候灯亮）。
下面我们来分析哈灯的工作状态来判定整个电路的工作状态：1灯亮时，输出低电平。
即三极管接受到反射回来的红外线。我们这里可以假设的就是照射到白纸上面。2、灯灭时，
原因同样，表明照射到黑纸上，特别注意外界红外线的干扰。
灯亮————————低电平（照射到能够反射回来的物体上，如地板）
灯灭————————高电平（照射到吸收红外线的物体上，如黑纸等）
实践是检验真理的唯一标准
