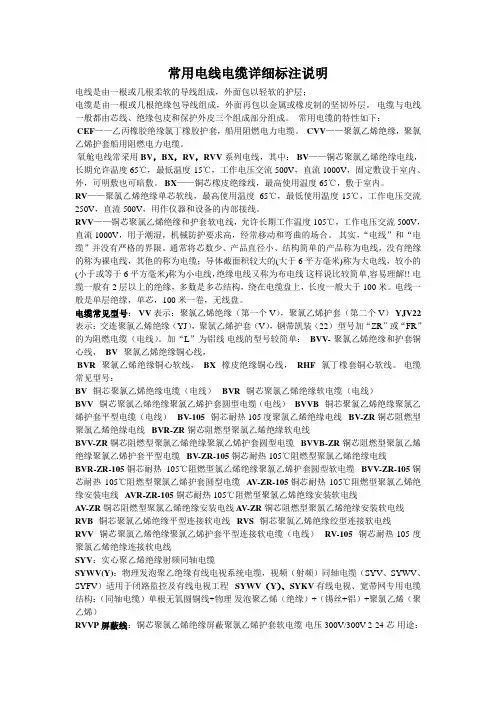

常用电线电缆型号含义及用途
电缆型号
含义
用途
BX,BLX 橡胶绝缘电线 固定敷设于室内或室外，明敷，暗敷或穿管，作为设备安装用线。
BXF,BLXF 氯丁橡胶绝缘电线 同BX型，耐气候好，适用于室外。
BXH,
BXLHF 橡胶绝缘和护套电线 同BX型，适用于较潮湿的场所和作为室外进户线。
BV,BLV 聚氯乙烯绝缘电线 同BX型，但耐湿性和耐气候性较好。
芯数：1芯
电压等级:450/750V；300/500V
截面范围mm：1.5~400；0.75~1
BLV截面范围mm：2.5~400.
BVR 聚氯乙烯绝缘软电线 同BV型，仅用于安装时要求柔软的场所，电压等级：450/750V，截面范围mm：2.5~70
芯数：1芯。 BVV,BLVV 聚氯乙烯绝缘和护套电线
使用场合：固定敷设于要求机械防护较高，潮湿等场合，可明敷或暗敷，电压等级：300/500V。
截面范围mm： 1.5~35
芯数：2~5芯
0.75~10 1芯
BVVB
BLVVB 聚氯乙烯绝缘聚氯乙烯护套铜芯扁护套线
使用场合：固定敷设于要求机械防护较高，潮湿等场合，可明敷或暗敷。电压等级300/500V
截面范围mm：0.75~10 2.5~10
芯数：2~3芯
BV-105
BLV-105 耐热105℃聚氯乙烯绝缘电线 同BV型，用于45℃及以上高温环境中
BVR-105 耐热105℃聚氯乙烯绝缘软电线 同BVR型，用于45℃及以上高温环境中
RV 单芯铜芯氯乙烯绝缘软线 供各种移动电器，仪表。电信设备，自动化装置接线用；也用于内部安装用线，安装环境温度不低于-15℃。用于中轻型移动电器，仪器仪表，家用电器，动力照明等要求柔软的地方。
电压等级:450/750V；300/500V
截面范围mm：1.5~240 0.5~1
芯数：1芯
RPV 铜芯氯乙烯绝缘屏蔽软线 使用场合：移动使用和安装时要求柔软的场合，以及需放干扰线路的连接。
电压等级：300/300
截面范围mm：0.08~2.5 0.08~1.5
芯数：1芯 2芯
RVVP 铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软线
使用场合：移动使用和安装时要求柔软的场合，带有护套用于防潮和机械防护以及需防干扰线路的连接。
电压等级：300/300V
截面范围mm：0.08~2.5 芯数：1芯
截面范围mm：0.08~1.5 芯数：2芯
截面范围mm：0.12~1.5 芯数：3芯
截面范围mm：0.12~0.4 芯数：4~24芯 RVB 两芯平型铜芯聚氯乙烯绝缘软线
供各种移动电器，仪表。电信设备，自动化装置接线用；也用于内部安装用线，安装环境温度不低于-15℃。用于中轻型移动电器，仪器仪表，家用电器，动力照明等要求柔软的地方。
电压等级:300/300V；
截面范围mm：0.5~0.75
芯数：2芯
RVS 两芯铜芯聚氯乙烯绞型连接软线 供各种移动电器，仪表。电信设备，自动化装置接线用；也用于内部安装用线，安装环境温度不低于-15℃。用于中轻型移动电器，仪器仪表，家用电器，动力照明等要求柔软的地方。
电压等级:300/300V；
截面范围mm：0.5~0.75
芯数：2芯
RVV 铜芯聚氯乙烯绝缘氯乙烯护套圆形连接软线 同RV型，用于潮湿和机械防护要求较高及经常移动，弯曲的场所。用于中轻型移动电器，仪器仪表，家用电器，动力照明等要求柔软的地方。电压等级：300/300V，300/500V
截面范围mm：0.5~0.75 0.75~2.5
芯数：2~3芯 2~5芯
RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软线 同RVB型
RFS（两芯绞型）RFB（两芯平丁晴聚氯乙烯复合物绝缘软线 同RVB,RVS型，单低温柔软性较好 型）
RXS（RXB） 棉纱编织橡胶绝缘双绞（平）型软线 室内日用电器，照明用电电源线，RX；棉纱总编织橡胶绝缘软线。同RXS（RXB）型。
AV 镀锡铜芯聚氯乙烯绝缘硬线 电压等级：300/300V
使用场合：电气，仪表，电子设备等用的硬连接线
截面范围mm：0.08~0.4 芯数：1芯
AVR 镀锡铜芯聚氯乙烯绝缘软线 用于仪器，仪表设备等内部用的软线
电压等级：300/300V
截面范围mm：0.08~0.4 芯数：1芯
AVRB 镀锡铜芯聚氯乙烯绝缘平型连接软线 电压等级：300/300V
使用场合：仪器，仪表，电子设备等内部用软线
截面范围mm：0.12~0.4 芯数：2芯
AVRS 镀锡铜芯聚氯乙烯绝缘双绞型连接软线 电压等级：300/300V
使用场合：轻型电气设备控制系统等柔软场合使用电源或控制信号连接线
截面范围mm：0.12~0.4
芯数：2芯
AVVR 镀锡铜芯聚氯乙烯绝缘护套软线 使用场合：轻型电气控制系统等柔软场合使用电源或控制信号连接线。
电压等级：300/300
截面范围mm：0.08~0.4 0.12~0.4
芯数：2芯 3~24芯 SVR 照明用铜芯聚氯乙烯绝缘软线 使用场合：用于户内装饰与照明等，
电压等级：300/300V
截面范围mm：0.5~0.75 芯数：1芯
ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软线
AF-205
AFS-250
AFP-250 镀银聚氯乙氟塑料绝缘耐高温-60℃~250℃连接软电线

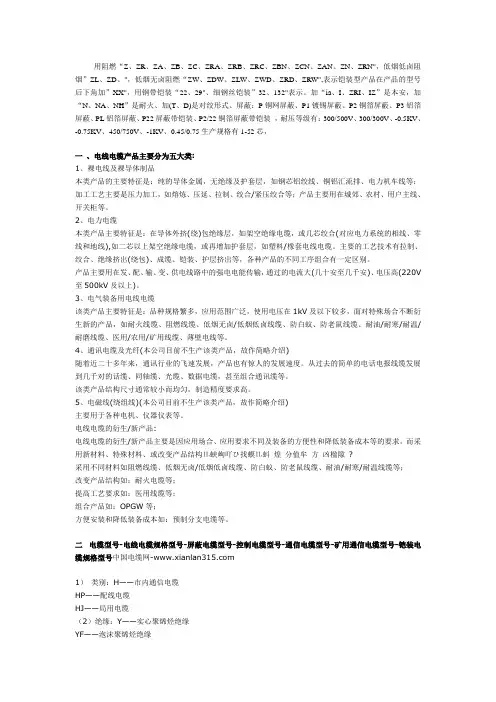

电线电缆的型号规格的解释及表示方法
电线电缆的型号规格的解释及表示方法以电力电缆为例
电力电缆的型号及品种主要有以下几个方面
35kV及以下电力电缆型号及产品表示方法
1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。如用Z代表纸（zhi）；L代表铝（lv）；Q代表铅（qian）；F代表分相（fen）；ZR代表阻燃（zuran）；NH代表耐火（naihuo）。
2.用数字表示外护层构成，有二位数字。无数字代表无铠装层，无外被层。第一位数字表示铠装，第二位数字表示外被，如粗钢丝铠装纤维外被表示为41。
3.电缆型号按电缆结构的排列一般依次序为：绝缘材料；导体材料；内护层；外护层。
4.电缆产品用型号、额定电压和规格表示。其方法是在型号后再加上说明额定电压、芯数和标称截面积的阿拉伯数字。如VV42－10 3×50表示铜芯、聚氯乙稀绝缘、粗钢线铠装、聚氯乙稀护套、额定电压10kV、3芯、标称截面积50mm2的电力电缆。
电力电缆型号各部分的代号及其含义
1.绝缘种类：V代表聚氯乙稀；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。
2.导体材料：L代表铝；T（省略）代表铜。 3.内护层：V代表聚氯乙稀护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。
4.特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z直流。
5.控制层：0无；2双钢带；3细钢丝；4粗钢丝。
6.外被层：0无；1纤维外被；2聚氯乙稀护套；3聚乙烯护套。
7.阻燃电缆在代号前加ZR；耐火电缆在代号前加NH。
充油电缆型号及产品表示方法
充油电缆型号由产品系列代号和电缆结构各部分代号组成。自容式充油电缆产品系列代号CY。外护套结构从里到外用加强层、铠装层、外被层的代号组合表示。绝缘种类、导体材料、内护层代号及各代号的排列次序以及产品的表示方法与35kV及以下电力电缆相同。如CYZQ102 220/1×4表示铜芯、纸绝缘、铅护套、铜带径向加强、无铠装、聚氯乙稀护套、额定电压220kV、单芯、标称截面积400mm2的自容式充油电缆。
充油电缆外护层代号含义为
1.加强层：1代表铜带径向加强；2代表不锈钢带径向加强；3钢带径向加强；4不锈钢带径向、窄不锈钢带纵向加强。
2.铠装层：0无铠装；2钢带铠装；4粗钢丝铠装。
3.外被层：1纤维层；2聚氯乙稀护套；3聚乙烯护套。
一、电线平方数及直径换算方法知识
电线的规格在国际上常用的有三个标准：分别是美制（AWG）、英制（SWG）和我们的（CWG）。
几平方是国家标准规定的一个标称值，几平方是用户根据电线电缆的负荷来选择电线电缆。
电线平方数是装修水电施工中的一个口头用语，常说的几平方电线是没加单位，即平方毫米。
电线的平方实际上标的是电线的横截面积，即电线圆形横截面的面积，单位为平方毫米。
一般来说，经验载电量是当电网电压是220V时候，每平方电线的经验载电量是一千瓦左右。 铜线每个平方可以载电1-1.5千瓦，铝线每个平方可载电0.6-1千瓦。因此功率为1千瓦的电器只需用一平方的铜线就足够了。
具体到电流，短距送电时一般铜线每平方可载3A到5A的电流。散热条件好取5A/平方毫米，不好取3A/平方毫米。
换算方法：
1.知道电线的平方，计算电线的半径用求圆形面积的公式计算：
电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方
2.知道电线的平方，计算线直径也是这样，如：
2.5方电线的线直径是：2.5÷ 3.14 = 0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米＝1.8毫米。
3.知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：
电线的平方＝圆周率（3.14）×线直径的平方／4
电缆大小也用平方标称，多股线就是每根导线截面积之和。
电缆截面积的计算公式：
0.7854 × 电线半径（毫米）的平方 × 股数
如48股（每股电线半径0.2毫米）1.5平方的线：>0.785 ×（0.2 × 0.2）× 48 = 1.5平方
二、常用小规格线缆知识
RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆，电压300V/300V 2-24芯。主要质量指标：线径（包括芯线和编织丝，并不是越粗越好，用杂质铜的要达到电阻标准而做的很粗）、铜芯纯度、编织密度、绞距。
用途：仪器、仪表、对讲、监控、控制安装。
RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号，此为美国标准，近似等同于国标SYWV系列。
