各种电缆型号用途及正确表示方法

电线电缆的型号规格的解释及表示方法以电力电缆为例电力电缆的型号及品种主要有以下几个方面：35kV及以下电力电缆型号及产品表示方法1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。

如用Z代表纸（zhi）；L代表铝（lv）；Q代表铅（qian）；F代表分相（fen）；ZR代表阻燃（zuran）；NH代表耐火（naihuo）。

2.用数字表示外护层构成，有二位数字。

无数字代表无铠装层，无外被层。

第一位数字表示铠装，第二位数字表示外被，如粗钢丝铠装纤维外被表示为41。

3.电缆型号按电缆结构的排列一般依次序为：绝缘材料；导体材料；内护层；外护层。

4.电缆产品用型号、额定电压和规格表示。

其方法是在型号后再加上说明额定电压、芯数和标称截面积的阿拉伯数字。

如VV42－10 3×50表示铜芯、聚氯乙稀绝缘、粗钢线铠装、聚氯乙稀护套、额定电压10kV、3芯、标称截面积50mm2的电力电缆。

电力电缆型号各部分的代号及其含义1.绝缘种类：V代表聚氯乙稀；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。

2.导体材料：L代表铝；T（省略）代表铜。

3.内护层：V代表聚氯乙稀护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。

4.特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z直流。

5.控制层：0无；2双钢带；3细钢丝；4粗钢丝。

6.外被层：0无；1纤维外被；2聚氯乙稀护套；3聚乙烯护套。

7.阻燃电缆在代号前加ZR；耐火电缆在代号前加NH。

充油电缆型号及产品表示方法充油电缆型号由产品系列代号和电缆结构各部分代号组成。

自容式充油电缆产品系列代号CY。

外护套结构从里到外用加强层、铠装层、外被层的代号组合表示。

绝缘种类、导体材料、内护层代号及各代号的排列次序以及产品的表示方法与35kV及以下电力电缆相同。

如CYZQ102 220/1×4表示铜芯、纸绝缘、铅护套、铜带径向加强、无铠装、聚氯乙稀护套、额定电压220kV、单芯、标称截面积400mm2的自容式充油电缆。

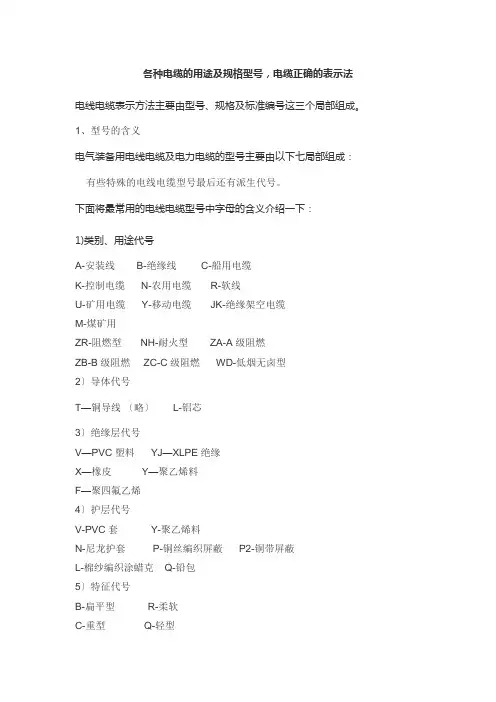

各种电缆的用途及规格型号，电缆正确的表示法电线电缆表示方法主要由型号、规格及标准编号这三个局部组成。

1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七局部组成：有些特殊的电线电缆型号最后还有派生代号。

下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线B-绝缘线C-船用电缆K-控制电缆N-农用电缆R-软线U-矿用电缆Y-移动电缆JK-绝缘架空电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型2〕导体代号T—铜导线〔略〕L-铝芯3〕绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯4〕护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5〕特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6〕铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝7〕外护层代号1—纤维层2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号例如VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01〔BV〕—简称BV，一般用途单芯硬导体无护套电缆227IEC 02〔RV〕—简称RV，一般用途单芯软导体无护套电缆227IEC 10〔BVV〕—简称BVV，轻型聚氯乙烯护套电缆227IEC 52〔RVV〕—简称RVV，轻型聚氯乙烯护套软线227IEC 53〔RVV〕—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。

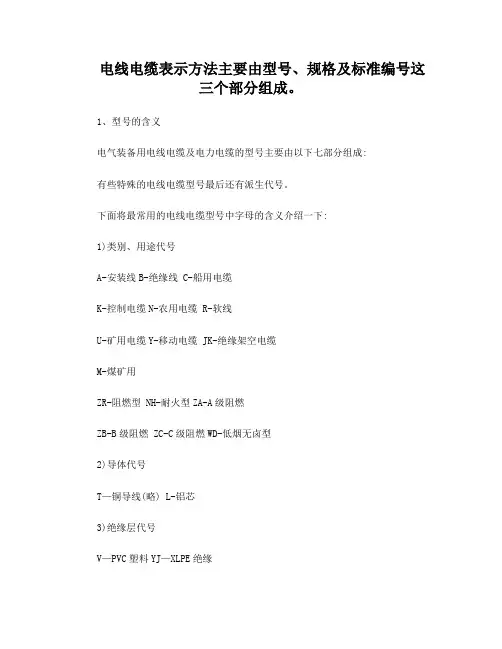

电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。

1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成:有些特殊的电线电缆型号最后还有派生代号。

下面将最常用的电线电缆型号中字母的含义介绍一下:1)类别、用途代号A-安装线B-绝缘线 C-船用电缆K-控制电缆N-农用电缆 R-软线U-矿用电缆Y-移动电缆 JK-绝缘架空电缆M-煤矿用ZR-阻燃型 NH-耐火型ZA-A级阻燃ZB-B级阻燃 ZC-C级阻燃WD-低烟无卤型2)导体代号T—铜导线(略) L-铝芯3)绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮 Y—聚乙烯料F—聚四氟乙烯4)护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5)特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6)铠装层代号2—双钢带 3—细圆钢丝4—粗圆钢丝7)外护层代号1—纤维层 2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01(BV)—简称BV,一般用途单芯硬导体无护套电缆 227IEC 02(RV)—简称RV,一般用途单芯软导体无护套电缆227IEC 10(BVV)—简称BVV,轻型聚氯乙烯护套电缆227IEC 52(RVV)—简称RVV,轻型聚氯乙烯护套软线227IEC 53(RVV)—简称RVV,普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。

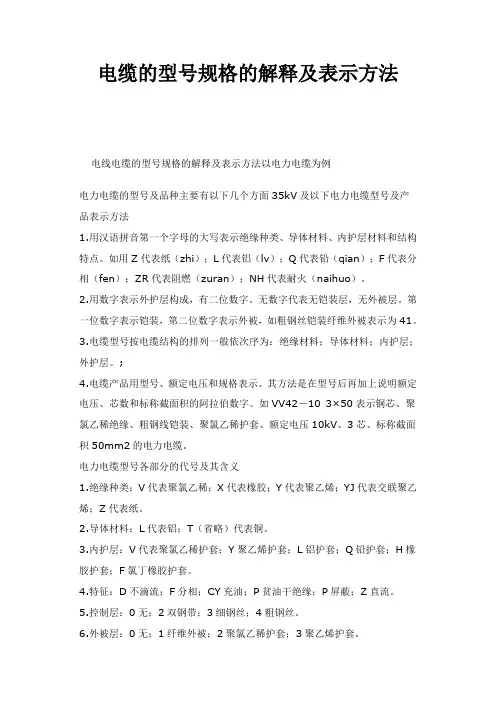

电缆的型号规格的解释及表示方法电线电缆的型号规格的解释及表示方法以电力电缆为例电力电缆的型号及品种主要有以下几个方面35kV及以下电力电缆型号及产品表示方法1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。

如用Z代表纸（zhi）；L代表铝（lv）；Q代表铅（qian）；F代表分相（fen）；ZR代表阻燃（zuran）；NH代表耐火（naihuo）。

2.用数字表示外护层构成，有二位数字。

无数字代表无铠装层，无外被层。

第一位数字表示铠装，第二位数字表示外被，如粗钢丝铠装纤维外被表示为41。

3.电缆型号按电缆结构的排列一般依次序为：绝缘材料；导体材料；内护层；外护层。

;4.电缆产品用型号、额定电压和规格表示。

其方法是在型号后再加上说明额定电压、芯数和标称截面积的阿拉伯数字。

如VV42－10 3×50表示铜芯、聚氯乙稀绝缘、粗钢线铠装、聚氯乙稀护套、额定电压10kV、3芯、标称截面积50mm2的电力电缆。

电力电缆型号各部分的代号及其含义1.绝缘种类：V代表聚氯乙稀；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。

2.导体材料：L代表铝；T（省略）代表铜。

3.内护层：V代表聚氯乙稀护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。

4.特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z直流。

5.控制层：0无；2双钢带；3细钢丝；4粗钢丝。

6.外被层：0无；1纤维外被；2聚氯乙稀护套；3聚乙烯护套。

7.阻燃电缆在代号前加ZR；耐火电缆在代号前加NH。

充油电缆型号及产品表示方法充油电缆型号由产品系列代号和电缆结构各部分代号组成。

自容式充油电缆产品系列代号CY。

外护套结构从里到外用加强层、铠装层、外被层的代号组合表示。

绝缘种类、导体材料、内护层代号及各代号的排列次序以及产品的表示方法与35kV及以下电力电缆相同。

如CYZQ102 220/1×4表示铜芯、纸绝缘、铅护套、铜带径向加强、无铠装、聚氯乙稀护套、额定电压220kV、单芯、标称截面积400mm2的自容式充油电缆。

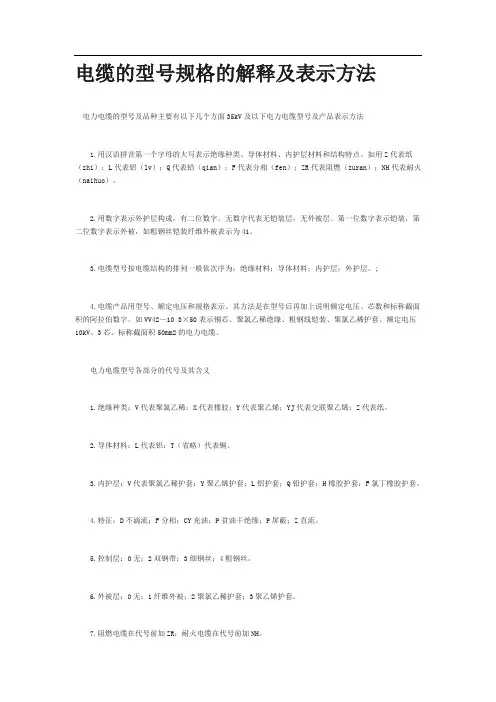

电缆的型号规格的解释及表示方法电力电缆的型号及品种主要有以下几个方面35kV及以下电力电缆型号及产品表示方法1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。

如用Z代表纸（zhi）；L代表铝（lv）；Q代表铅（qian）；F代表分相（fen）；ZR代表阻燃（zuran）；NH代表耐火（naihuo）。

2.用数字表示外护层构成，有二位数字。

无数字代表无铠装层，无外被层。

第一位数字表示铠装，第二位数字表示外被，如粗钢丝铠装纤维外被表示为41。

3.电缆型号按电缆结构的排列一般依次序为：绝缘材料；导体材料；内护层；外护层。

;4.电缆产品用型号、额定电压和规格表示。

其方法是在型号后再加上说明额定电压、芯数和标称截面积的阿拉伯数字。

如VV42－10 3×50表示铜芯、聚氯乙稀绝缘、粗钢线铠装、聚氯乙稀护套、额定电压10kV、3芯、标称截面积50mm2的电力电缆。

电力电缆型号各部分的代号及其含义1.绝缘种类：V代表聚氯乙稀；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。

2.导体材料：L代表铝；T（省略）代表铜。

3.内护层：V代表聚氯乙稀护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。

4.特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z直流。

5.控制层：0无；2双钢带；3细钢丝；4粗钢丝。

6.外被层：0无；1纤维外被；2聚氯乙稀护套；3聚乙烯护套。

7.阻燃电缆在代号前加ZR；耐火电缆在代号前加NH。

充油电缆型号及产品表示方法充油电缆型号由产品系列代号和电缆结构各部分代号组成。

自容式充油电缆产品系列代号CY。

外护套结构从里到外用加强层、铠装层、外被层的代号组合表示。

绝缘种类、导体材料、内护层代号及各代号的排列次序以及产品的表示方法与35kV及以下电力电缆相同。

如CYZQ102 220/1×4表示铜芯、纸绝缘、铅护套、铜带径向加强、无铠装、聚氯乙稀护套、额定电压220kV、单芯、标称截面积400mm2的自容式充油电缆。

常用电线电缆型号大全及识别方法电线电缆中有BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV等诸多型号，那么他们到底代表什么意思呢？一，简单说下，我们经常接触的1.第一组由一个到二个字母组，表示导线的类别、用途。

如：A-安装线、B-布电线、C-船用电缆、K-控制电缆、N-农用电缆、R-软线、U-矿用电缆、Y-移动电缆、JK-绝缘架空电缆、M-煤矿用、ZR-阻燃型、NH-耐火型、ZA-A级阻燃、ZB-B级阻燃、ZC-C级阻燃、WD-低烟无卤型。

2.第二组是一个字母，表示导体材料的材质，如：T-铜芯导线（大多数时候省略）、L-铝芯导线。

3.第三组是一个字母，表示绝缘层，如：V—PVC塑料、YJ—XLPE绝缘、X—橡皮、 Y—聚乙烯料、F—聚四氟乙烯。

4.第四组是一个字母、表示护套，如：V-PVC套、Y-聚乙烯料、N-尼龙护套、P-铜丝编织屏蔽、P2-铜带屏蔽、L-棉纱编织涂蜡克、Q-铅包。

5.第五组是一个字母、表示特征，如：B-扁平型、 R-柔软、C-重型、 Q-轻型、G-高压、 H-电焊机用、S-双绞型。

6.第6组是一个数字，表示铠装层，（下小脚标）2-双钢带、3-细圆钢丝、4-粗圆钢丝.7.第七组是一个了，表示外护套，（下小脚标）如：0-表示无护套、1-纤维层、 2-PVC套二，一般常用的有以下规格：0.5mm²、1mm²、1.5mm²、2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²、240mm²等。

10（平方毫米）以下的一般叫电线，10（平方）以上的叫电缆BV线BLV线BVVB线RV线VV线RVV线VLV线BVR线。

电线电缆型号的编制方法电缆型号标识示例：1. YFD-NHYJV-0.6/1.0KV-4(1x300)+1(1x150)，YFD-NHYJV-0.6/1.0KV-1(4x25+1x16)YFD：预制分支电缆NHYJV：耐火交联聚乙烯绝缘电缆0.6/1.0KV：电压等级为0.6/1.0KV（相电压0.6KV，线电压1.0KV）4(1x300)+1(1x150)：四组单芯电缆，每组单芯300mm2，匹配地线单芯150mm21(4x25+1x16) ：一根五芯(3ph+N+PE)电缆，四芯25mm2，一芯16mm22. YJV-0.6/1KV 3*25+2*16 -SC50- WC –CCYJV：交联聚乙烯铜芯电力电缆0.6/1.0KV：电压等级为0.6/1.0KV（相电压0.6KV，线电压1.0KV）3*25：3根相线（L1、L2、L3）的截面积为25mm²2*16 ：中性线（N）和保护地线（PE的截面积为16mm²SC50 ：穿50的焊接钢管WC ：沿墙暗敷CC：吊顶暗敷油浸纸绝缘电力电缆油浸纸绝缘电力电缆类产品，以纸绝缘的字母“Z”代号列为首位，其余各项型号编制及字母含义如下：备注：a.数字涵义详见以下附表。

b.铜芯代表字母T一般省略不写。

例如：表示：铜芯不滴油油浸纸铅套聚氯乙烯护套电力电缆表示：铝型粘性油浸纸绝缘铝套细铠装电力电缆电缆外护层的型号按铠装成和外护层的结构顺序用阿拉伯数字表示。

每一数值表示说采用的主要材料和意义见下表：交联聚乙烯绝缘电力电缆交联聚乙烯绝缘电力电缆，以交联聚乙烯代号字母“J”为首位，其余各项型号编制及字母含备注：*铜导体代号字母“T”一般省略。

S-加钢丝屏蔽时。

表示：铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆表示：铝芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆主要型号及名称见下表：聚氯乙烯绝缘聚乙烯护套电力电缆聚氯乙烯绝缘聚乙烯护套电力电缆，以绝缘塑料代号字母“V”为首位，其余各项型号编制及备注：铜导体代号字母“T”一般省略。

电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。

1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成:有些特殊的电线电缆型号最后还有派生代号。

下面将最常用的电线电缆型号中字母的含义介绍一下:1 类别、用途代号A-安装线 B-绝缘线 C-船用电缆K-控制电缆 N-农用电缆 R-软线U-矿用电缆 Y-移动电缆 JK-绝缘架空电缆M-煤矿用ZR-阻燃型 NH-耐火型 ZA-A 级阻燃ZB-B 级阻燃 ZC-C 级阻燃 WD-低烟无卤型2导体代号T —铜导线 (略 L-铝芯3绝缘层代号V — PVC 塑料 YJ — XLPE 绝缘X —橡皮 Y —聚乙烯料F —聚四氟乙烯4护层代号V-PVC 套 Y-聚乙烯料N-尼龙护套 P-铜丝编织屏蔽 P2-铜带屏蔽L-棉纱编织涂蜡克 Q-铅包5特征代号B-扁平型 R-柔软C-重型 Q-轻型G-高压 H-电焊机用S-双绞型6铠装层代号2—双钢带 3—细圆钢丝4—粗圆钢丝7外护层代号1—纤维层 2— PVC 套3— PE 套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV —铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV —铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 KVV —聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01(BV —简称 BV ,一般用途单芯硬导体无护套电缆 227IEC 02(RV —简称 RV ,一般用途单芯软导体无护套电缆 227IEC 10(BVV —简称 BVV ,轻型聚氯乙烯护套电缆227IEC 52(RVV —简称 RVV ,轻型聚氯乙烯护套软线227IEC 53(RVV —简称 RVV ,普通聚氯乙烯护套软线BV —铜芯聚氯乙烯绝缘电线BVR —铜芯聚氯乙烯绝缘软电缆BVVB —铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ —交联聚乙烯绝缘架空电缆YC 、 YCW —重型橡套软电缆YZ 、 YZW —中型橡套软电缆YQ 、 YQW —轻型橡套软电缆YH —电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。

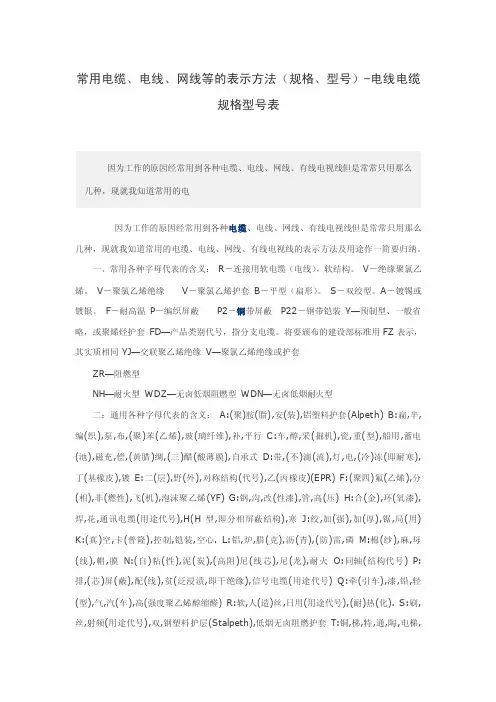

常用电缆、电线、网线等的表‎示方法（规格、型号）-电线电缆规‎格型号表因为工作的‎原因经常用‎到各种电缆‎、电线、网线、有线电视线‎但是常常只‎用那么几种‎，现就我知道‎常用的电因为工作的‎原因经常用‎到各种电缆、电线、网线、有线电视线‎但是常常只‎用那么几种‎，现就我知道‎常用的电缆‎、电线、网线、有线电视线‎的表示方法‎及用途作一‎简要归纳。

一、常用各种字‎母代表的含‎义：R－连接用软电‎缆（电线），软结构。

V－绝缘聚氯乙‎烯。

V－聚氯乙烯绝‎缘V－聚氯乙烯护‎套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银‎。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护‎套FD—产品类别代‎号，指分支电缆‎。

将要颁布的‎建设部标准‎用FZ表示‎，其实质相同‎YJ—交联聚乙烯‎绝缘V—聚氯乙烯绝‎缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻‎燃型WDN—无卤低烟耐‎火型二：通用各种字‎母代表的含‎义：A:(聚)胺(脂),安(装),铝塑料护套‎(Alpet‎h) B:扁,半,编(织),泵,布,(聚)苯(乙烯),玻(璃纤维),补,平行C:车,醇,采(掘机),瓷,重(型),船用,蓄电(池),磁充,偿,(黄腊)绸,(三)醋(酸薄膜),自承式D:带,(不)滴(流),灯,电,(冷)冻(即耐寒),丁(基橡皮),镀E:二(层),野(外),对称结构(代号),乙(丙橡皮)(EPR) F:(聚四)氟(乙烯),分(相),非(燃性),飞(机),泡沫聚乙烯‎(YF) G:钢,沟,改(性漆),管,高(压) H:合(金),环(氧漆),焊,花,通讯电缆(用途代号),H(H型,即分相屏蔽‎结构),寒J:绞,加(强),加(厚),锯,局(用) K:(真)空,卡(普隆),控制,铠装,空心. L:铝,炉,腊(克),沥(青),(防)雷,磷M:棉(纱),麻,母(线),帽,膜N:(自)粘(性),泥(炭),(高阻)尼(线芯),尼(龙),耐火O:同轴(结构代号) P:排,(芯)屏(蔽),配(线),贫(泛浸渍,即干绝缘),信号电缆(用途代号) Q:牵(引车),漆,铅,轻(型),气,汽(车),高(强度聚乙烯‎醇缩醛) R:软,人(造)丝,日用(用途代号),(耐)热(化). S:刷,丝,射频(用途代号),双,钢塑料护层‎(Stalp‎e th),低烟无卤阻‎燃护套T:铜,梯,特,通,陶,电梯,探U:矿,棉(指石棉),矿用(用途代号) V:(P)V(C)(聚氯乙烯) W:(地球)物(理),皱纹护套,无(磁性),(耐高)温,(野)外,石油(用途代号) X:橡(力缆),聚酰胺,橡(皮绝缘) Y:硬,园,油,氧,(耐)油,移动(用途代号),聚乙烯,压Z:(聚)酯,纸,(电)钻,中型,综(合) YJ:交联聚乙烯‎绝缘P2:铜带屏蔽ZRK:系列代号,表示阻燃型‎控制电缆三、电缆常识：电缆通常分‎为电力电缆和控制电缆‎两种。

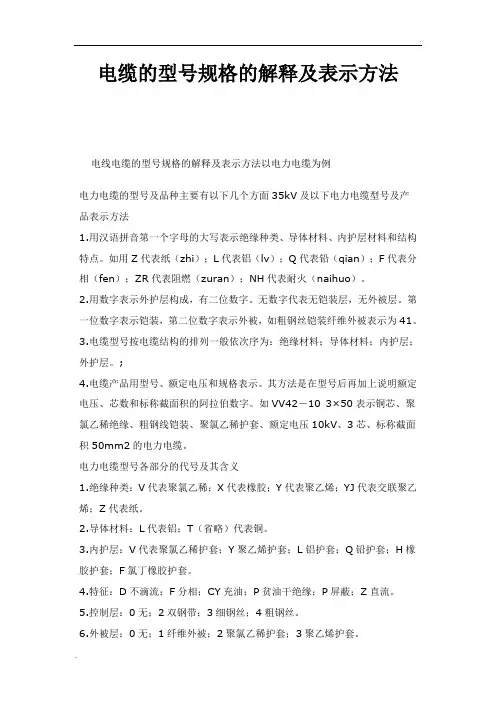

电缆的型号规格的解释及表示方法电线电缆的型号规格的解释及表示方法以电力电缆为例电力电缆的型号及品种主要有以下几个方面35kV及以下电力电缆型号及产品表示方法1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。

如用Z代表纸（zhi）；L代表铝（lv）；Q代表铅（qian）；F代表分相（fen）；ZR代表阻燃（zuran）；NH代表耐火（naihuo）。

2.用数字表示外护层构成，有二位数字。

无数字代表无铠装层，无外被层。

第一位数字表示铠装，第二位数字表示外被，如粗钢丝铠装纤维外被表示为41。

3.电缆型号按电缆结构的排列一般依次序为：绝缘材料；导体材料；内护层；外护层。

;4.电缆产品用型号、额定电压和规格表示。

其方法是在型号后再加上说明额定电压、芯数和标称截面积的阿拉伯数字。

如VV42－10 3×50表示铜芯、聚氯乙稀绝缘、粗钢线铠装、聚氯乙稀护套、额定电压10kV、3芯、标称截面积50mm2的电力电缆。

电力电缆型号各部分的代号及其含义1.绝缘种类：V代表聚氯乙稀；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。

2.导体材料：L代表铝；T（省略）代表铜。

3.内护层：V代表聚氯乙稀护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。

4.特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z直流。

5.控制层：0无；2双钢带；3细钢丝；4粗钢丝。

6.外被层：0无；1纤维外被；2聚氯乙稀护套；3聚乙烯护套。

7.阻燃电缆在代号前加ZR；耐火电缆在代号前加NH。

充油电缆型号及产品表示方法充油电缆型号由产品系列代号和电缆结构各部分代号组成。

自容式充油电缆产品系列代号CY。

外护套结构从里到外用加强层、铠装层、外被层的代号组合表示。

绝缘种类、导体材料、内护层代号及各代号的排列次序以及产品的表示方法与35kV及以下电力电缆相同。

如CYZQ102 220/1×4表示铜芯、纸绝缘、铅护套、铜带径向加强、无铠装、聚氯乙稀护套、额定电压220kV、单芯、标称截面积400mm2的自容式充油电缆。

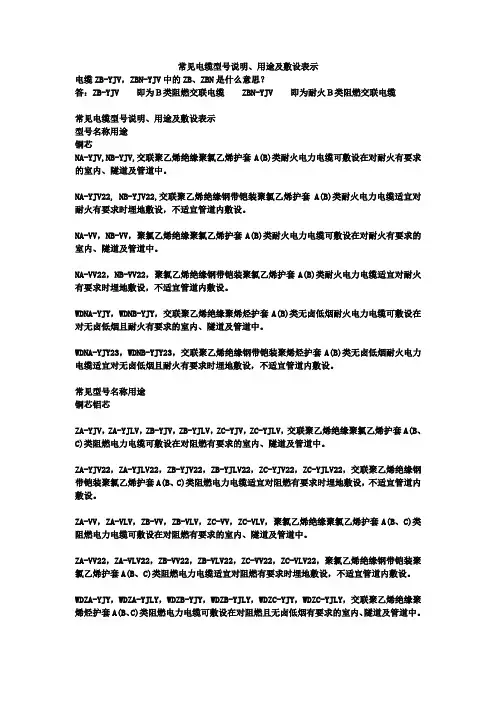

常见电缆型号说明、用途及敷设表示电缆ZB-YJV，ZBN-YJV中的ZB、ZBN是什么意思？答：ZB-YJV 即为Ｂ类阻燃交联电缆ZBN-YJV 即为耐火Ｂ类阻燃交联电缆常见电缆型号说明、用途及敷设表示型号名称用途铜芯NA-YJV,NB-YJV,交联聚乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。

NA-YJV22, NB-YJV22,交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。

NA-VV，NB-VV，聚氯乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。

NA-VV22，NB-VV22，聚氯乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。

WDNA-YJY，WDNB-YJY，交联聚乙烯绝缘聚烯烃护套A(B)类无卤低烟耐火电力电缆可敷设在对无卤低烟且耐火有要求的室内、隧道及管道中。

WDNA-YJY23，WDNB-YJY23，交联聚乙烯绝缘钢带铠装聚烯烃护套A(B)类无卤低烟耐火电力电缆适宜对无卤低烟且耐火有要求时埋地敷设，不适宜管道内敷设。

常见型号名称用途铜芯铝芯ZA-YJV，ZA-YJLV，ZB-YJV，ZB-YJLV，ZC-YJV，ZC-YJLV，交联聚乙烯绝缘聚氯乙烯护套A(B、C)类阻燃电力电缆可敷设在对阻燃有要求的室内、隧道及管道中。

ZA-YJV22，ZA-YJLV22，ZB-YJV22，ZB-YJLV22，ZC-YJV22，ZC-YJLV22，交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B、C)类阻燃电力电缆适宜对阻燃有要求时埋地敷设，不适宜管道内敷设。

ZA-VV，ZA-VLV，ZB-VV，ZB-VLV，ZC-VV，ZC-VLV，聚氯乙烯绝缘聚氯乙烯护套A(B、C)类阻燃电力电缆可敷设在对阻燃有要求的室内、隧道及管道中。

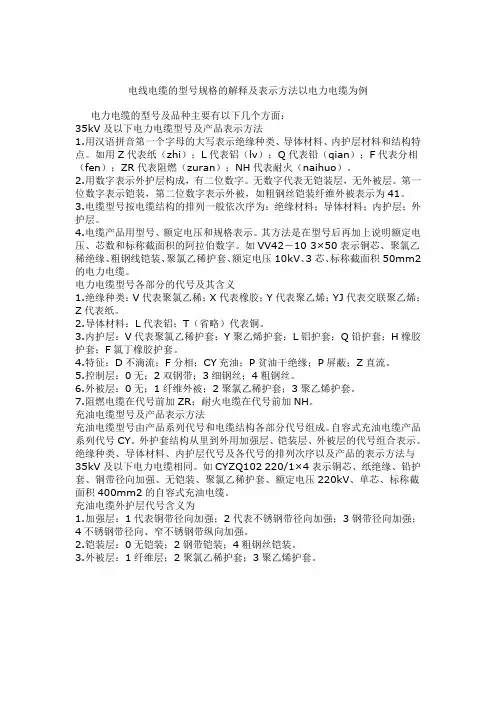

电线电缆的型号规格的解释及表示方法电线电缆的型号规格的解释及表示方法以电力电缆为例电力电缆的型号及品种主要有以下几个方面35kV及以下电力电缆型号及产品表示方法1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。

如用Z代表纸（zhi）；L代表铝（lv）；Q代表铅（qian）；F代表分相（fen）；ZR代表阻燃（zuran）；NH代表耐火（naihuo）。

2.用数字表示外护层构成，有二位数字。

无数字代表无铠装层，无外被层。

第一位数字表示铠装，第二位数字表示外被，如粗钢丝铠装纤维外被表示为41。

3.电缆型号按电缆结构的排列一般依次序为：绝缘材料；导体材料；内护层；外护层。

;4.电缆产品用型号、额定电压和规格表示。

其方法是在型号后再加上说明额定电压、芯数和标称截面积的阿拉伯数字。

如VV42－10 3×50表示铜芯、聚氯乙稀绝缘、粗钢线铠装、聚氯乙稀护套、额定电压10kV、3芯、标称截面积50mm2的电力电缆。

电力电缆型号各部分的代号及其含义1.绝缘种类：V代表聚氯乙稀；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。

2.导体材料：L代表铝；T（省略）代表铜。

3.内护层：V代表聚氯乙稀护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。

4.特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z直流。

5.控制层：0无；2双钢带；3细钢丝；4粗钢丝。

6.外被层：0无；1纤维外被；2聚氯乙稀护套；3聚乙烯护套。

7.阻燃电缆在代号前加ZR；耐火电缆在代号前加NH。

充油电缆型号及产品表示方法充油电缆型号由产品系列代号和电缆结构各部分代号组成。

自容式充油电缆产品系列代号CY。

外护套结构从里到外用加强层、铠装层、外被层的代号组合表示。

绝缘种类、导体材料、内护层代号及各代号的排列次序以及产品的表示方法与35kV及以下电力电缆相同。

如CYZQ102 220/1×4表示铜芯、纸绝缘、铅护套、铜带径向加强、无铠装、聚氯乙稀护套、额定电压220kV、单芯、标称截面积400mm2的自容式充油电缆。

常用电线电缆型号含义及用途电缆型号含义用途BX,BLX 橡胶绝缘电线固定敷设于室内或室外，明敷,暗敷或穿管，作为设备安装用线。

BXF,BLXF 氯丁橡胶绝缘电线同BX型，耐气候好，适用于室外。

BXH，BXLHF 橡胶绝缘和护套电线同BX型,适用于较潮湿的场所和作为室外进户线。

BV，BLV 聚氯乙烯绝缘电线同BX型,但耐湿性和耐气候性较好。

芯数：1芯电压等级:450/750V；300/500V截面范围mm：1。

5～400;0。

75~1BLV截面范围mm:2。

5～400。

BVR 聚氯乙烯绝缘软电线同BV型，仅用于安装时要求柔软的场所,电压等级：450/750V，截面范围mm：2。

5~70芯数：1芯.BVV,BLVV 聚氯乙烯绝缘和护套电线使用场合:固定敷设于要求机械防护较高，潮湿等场合，可明敷或暗敷，电压等级:300/500V。

截面范围mm: 1。

5～35芯数:2～5芯0.75～10 1芯BVVB BLVVB 聚氯乙烯绝缘聚氯乙烯护套铜芯扁护套线使用场合：固定敷设于要求机械防护较高，潮湿等场合,可明敷或暗敷.电压等级300/500V截面范围mm：0。

75～10 2。

5~10芯数：2～3芯BV-105BLV—105耐热105℃聚氯乙烯绝缘电线同BV型，用于45℃及以上高温环境中BVR—105 耐热105℃聚氯乙烯绝缘软电线同BVR型，用于45℃及以上高温环境中RV 单芯铜芯氯乙烯绝缘软线供各种移动电器，仪表。

电信设备，自动化装置接线用；也用于内部安装用线,安装环境温度不低于—15℃。

用于中轻型移动电器，仪器仪表，家用电器，动力照明等要求柔软的地方。

电压等级:450/750V；300/500V截面范围mm:1.5～240 0。

5～1芯数：1芯RPV 铜芯氯乙烯绝缘屏蔽软线使用场合：移动使用和安装时要求柔软的场合，以及需放干扰线路的连接。

电压等级：300/300截面范围mm：0。

08~2.5 0.08~1.5 芯数:1芯2芯RVVP 铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软线使用场合：移动使用和安装时要求柔软的场合，带有护套用于防潮和机械防护以及需防干扰线路的连接。

怎样识别电线电缆的型号、种类及用途一、多股铜线护套线RVV与称为硬铜线BV的区别知识：绝缘电线按固定在一起的相互绝缘的导线根数，可分为单芯线和多芯线，多芯线也可把多根单芯线固定在一个绝缘护套内。

同一护套内的多芯线可多到24芯。

平行的多芯线用“B”表示，绞型的多芯线用“S”表示。

绝缘电线又可按每根导线的股数分为单股线和多股线，通常6平方毫米以上的绝缘电线都是多股线，6平方毫米及以下的绝缘电线可以是单股线，也可以是多股线，我们又把6平方毫米及以下单股线称为硬线，多股线称为软线。

硬线用“B”表示，软线用“R”表示。

电线常用的绝缘材料有聚氯乙烯和聚乙烯两种，聚氯乙烯用“V”表示，聚乙烯用“Y”表示。

二、电线型号的含义：聚氯乙烯绝缘电缆（电线）适用于交流及直流日用电器、电信设备、动力和照明线路固定敷设。

BV：铜芯聚氯乙烯绝缘电线BLV：铝芯聚氯乙烯绝缘电线BVV：铜芯聚氯乙烯绝缘聚氯乙烯护套电线BLVV：铝芯聚氯乙烯绝缘聚氯乙烯护套电线BVR：铜芯聚氯乙烯绝缘软线RV+铜芯聚氯乙烯绝缘安装软线RVB：铜芯聚氯乙烯绝缘平型连接线软线BVS：铜芯聚氯乙烯绝缘绞型软线RVV：铜芯聚氯乙烯绝缘聚氯乙烯护套软线BYR：聚乙烯绝缘软电线BYVR：聚乙烯绝缘聚氯乙烯护套软线RY：聚乙烯绝缘软线RYV：聚乙烯绝缘聚氯乙烯护套软线；BVVB：铜芯聚氯乙烯绝缘聚氯乙烯护套平型电缆（电线）BLVVB：铝芯聚氯乙烯绝缘聚氯乙烯护套平型电缆（电线）BV-105：铜芯耐热105℃聚氯乙烯绝缘电线绝缘电线的导线直径和截面的关系可用几何公式计算，但不完全一致，例如2.5平方毫米的单股线，其导线的直径d国标规定为1.78毫米，计算其截面S=П*（d/2）*（d/2）=П*（1.78/2）*（1.78/2）=2.49（平方毫米）虽然截面小于2.5平方毫米，但符合GB5023.2—85的规定，必须注意的是，1985年以前的标准，2.5平方毫米的导线直径为1.76毫米，此标准已废止。

电线电缆旳表达措施电线电缆表达措施重要由型号、规格及原则编号这三个部分构成。

1、型号旳含义电气装备用电线电缆及电力电缆旳型号重要由如下七部分构成：有些特殊旳电线电缆型号最后尚有派生代号。

下面将最常用旳电线电缆型号中字母旳含义简介一下：1)类别、用途代号A-安装线B-绝缘线C-船用电缆K－控制电缆N-农用电缆R-软线Ｕ-矿用电缆Y－移动电缆JK-绝缘架空电缆Ｍ-煤矿用ZR-阻燃型NＨ-耐火型ZA-Ａ级阻燃ZＢ-B级阻燃ZC-Ｃ级阻燃WD-低烟无卤型2)导体代号T—铜导线(略) L－铝芯３)绝缘层代号V—PVC塑料YJ—ＸLPＥ绝缘Ｘ—橡皮Ｙ—聚乙烯料Ｆ—聚四氟乙烯4）护层代号V-PVＣ套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2－铜带屏蔽L－棉纱编织涂蜡克Q-铅包5）特性代号B-扁平型Ｒ-柔软Ｃ-重型Q-轻型G-高压H-电焊机用S－双绞型6)铠装层代号2—双钢带3—细圆钢丝４—粗圆钢丝7）外护层代号1—纤维层2—ＰVＣ套3—ＰE套2、最常用旳电气装备用电线电缆及电力电缆旳型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆ＶLＶ—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KＶV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IＥC 01（BＶ）—简称BV，一般用途单芯硬导体无护套电缆２２7IEＣ０2(RＶ)—简称ＲV,一般用途单芯软导体无护套电缆227ＩEC 1０（BVＶ）—简称BＶＶ,轻型聚氯乙烯护套电缆２27ＩＥC 52（ＲVV）—简称ＲVV,轻型聚氯乙烯护套软线２27IEC 53(ＲVV)—简称RVV,一般聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆ＢVＶB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆ＹC、YＣＷ—重型橡套软电缆ＹZ、YZW—中型橡套软电缆YQ、YＱW—轻型橡套软电缆ＹH—电焊机电缆３、规格规格又由额定电压、芯数及标称截面构成。

电线电缆的型号规格的解释及表示方法以电力电缆为例电力电缆的型号及品种主要有以下几个方面35kV及以下电力电缆型号及产品表示方法1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。

如用Z代表纸(zhi);L代表铝(lv);Q代表铅(qian);F代表分相(fen); ZR 代表阻燃(zuran);NH代表耐火(naihuo)。

2.用数字表示外护层构成,有二位数字。

无数字代表无铠装层,无外被层。

第一位数字表示铠装,第二位数字表示外被,如粗钢丝铠装纤维外被表示为41。

3.电缆型号按电缆结构的排列一般依次序为:绝缘材料;导体材料;内护层;外护层。

;4.电缆产品用型号、额定电压和规格表示。

其方法是在型号后再加上说明额定电压、芯数和标称截面积的阿拉伯数字。

如VV42-10 3×50表示铜芯、聚氯乙稀绝缘、粗钢线铠装、聚氯乙稀护套、额定电压10kV、3芯、标称截面积50mm2的电力电缆。

电力电缆型号各部分的代号及其含义1.绝缘种类:V代表聚氯乙稀;X代表橡胶;Y代表聚乙烯;YJ代表交联聚乙烯; Z代表纸。

2.导体材料:L代表铝;T(省略)代表铜。

3.内护层:V代表聚氯乙稀护套;Y聚乙烯护套;L铝护套;Q铅护套;H橡胶护套;F氯丁橡胶护套。

4.特征:D不滴流;F分相;CY充油;P贫油干绝缘;P屏蔽;Z直流。

5.控制层:0无;2双钢带;3细钢丝;4粗钢丝。

6.外被层:0无;1纤维外被;2聚氯乙稀护套;3聚乙烯护套。

7.阻燃电缆在代号前加ZR;耐火电缆在代号前加NH。

充油电缆型号及产品表示方法充油电缆型号由产品系列代号和电缆结构各部分代号组成。

自容式充油电缆产品系列代号CY。

外护套结构从里到外用加强层、铠装层、外被层的代号组合表示。

绝缘种类、导体材料、内护层代号及各代号的排列次序以及产品的表示方法与35kV及以下电力电缆相同。

如CYZQ102 220/1×4表示铜芯、纸绝缘、铅护套、铜带径向加强、无铠装、聚氯乙稀护套、额定电压220kV、单芯、标称截面积400mm2的自容式充油电缆。

电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。

1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。

下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线B-绝缘线 C-船用电缆K-控制电缆N-农用电缆 R-软线U-矿用电缆Y-移动电缆 JK-绝缘架空电缆M-煤矿用ZR-阻燃型 NH-耐火型ZA-A级阻燃ZB-B级阻燃 ZC-C级阻燃WD-低烟无卤型2）导体代号T—铜导线（略） L-铝芯3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮 Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6）铠装层代号2—双钢带 3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层 2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆 227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。

常⽤电缆型号和电缆型号含义表⽰⽅法及电缆规格⼤全（收藏）电缆型号⽂ | 迈缆原创，盗载必究！摘要：由于电施图需要将电缆型号⽶数都标注在设计图上，在有限空间上电缆型号规格被缩写并能表⽰全部含义；下⾯迈缆就来介绍下电缆型号含义及表⽰⽅法，电缆型号选择及电缆规格⼤全。
