五分钟教你掌握二次回路标号原则
二次回路标号原则是指在电气装置的二次回路中，为了方便检修和维护电气设备，采取统一的标号方法，对二次回路进行编码。下面是一个关于二次回路标号原则的详细解释。
1.标号原则的目的和重要性：
二次回路标号原则的目的是为了方便维护人员在进行维修、调试和故障排除时，能够迅速准确地定位设备，以提高工作效率和减少维护成本。标号的准确性和一致性对于设备正常运行和安全运行至关重要。
2.标号方法的选择：
标号方法的选择应根据具体的电气设备和回路的特点来确定。常见的标号方法有数字法、字母法、符号法和混合法。数字法适用于设备较少，回路简单的情况；字母法适用于设备较多，回路较复杂的情况；符号法适用于设备数量较大，回路连接关系复杂的情况。
3.标号要素的确定：
标号要素包括设备名称、设备编号、设备功能、设备位置等。设备名称是指设备的类别和功能描述，例如：配电柜、电动机等；设备编号是指对每个设备进行编码，要求唯一且易于辨识；设备功能是指设备的具体功能描述，例如：开关、继电器等；设备位置是指设备所在的区域、位置和高度等信息。
4.标号格式的制定：
标号格式是指标号的组成方式和排列方式。标号格式的制定应符合电气工程的相关规范和标准，以确保标号的一致性和易读性。一般来说，标号应包括设备的类别、编号、功能和位置等信息，按照一定的顺序排列。例如：配电柜的标号格式可以设置为PDB-01-MS-01，其中PDB表示配电柜，01表示编号，MS表示主开关，01表示位置。
5.标号的编写和维护：
标号的编写应由专业电气工程师进行，采用计算机辅助设计软件进行标号生成和管理。编写标号时应尽量保持标号的简洁明了，避免出现重复和混淆的情况。标号的维护需要对设备和回路进行定期巡检，及时更新标号信息，以确保标号的准确性和有效性。
6.标号的应用：
标号的应用范围包括电气设备的各个环节，如电缆线路、控制盘、继电器、开关、插座等。在进行设备安装、接线和调试时，应按照标号进行连接和调试，以确保连接正确和设备正常工作。
1

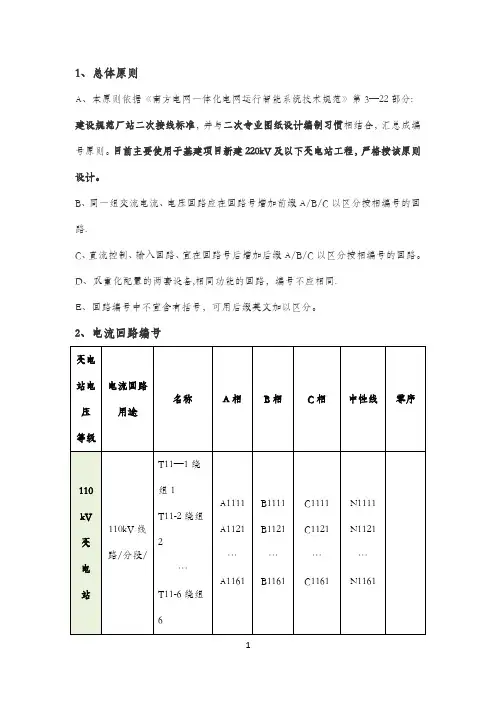

1、总体原则
A、本原则依据《南方电网一体化电网运行智能系统技术规范》第3—22部分:建设规范厂站二次接线标准，并与二次专业图纸设计编制习惯相结合，汇总成编号原则。目前主要使用于基建项目新建220kV及以下变电站工程，严格按该原则设计。
B、同一组交流电流、电压回路应在回路号增加前缀 A/B/C以区分按相编号的回路.
C、直流控制、输入回路、宜在回路号后增加后缀A/B/C以区分按相编号的回路。
D、双重化配置的两套设备,相同功能的回路，编号不应相同.
E、回路编号中不宜含有括号，可用后缀英文加以区分。
2、电流回路编号
变电站电压
等级 电流回路用途 名称 A相 B相 C相 中性线 零序
110
kV
变
电
站 110kV线路/分段/ T11—1 绕组1
T11-2 绕组2
…
T11-6 绕组6 A1111
A1121
…
A1161 B1111
B1121
…
B1161 C1111
C1121
…
C1161 N1111
N1121
…
N1161 2
10kV线路/
电容/站变/
接地变 T41—1 绕组1
T41—2 绕组2
T41—3 绕组3
T42-1 零序1 A4111
A4121
A4131
B4111
B4121
B4131
C4111
C4121
C4131
N4111
N4121
N4131
N4211
L4211
主变
110kV侧
(开关侧CT） T11-1 绕组1
T11—2 绕组2
…
T11—6绕组6 A1111
A1121
…
A1161 B1111
B1121
…
B1161 C1111
C1121
…
C1161 N1111
N1121
…
N1161
主变
110kV侧
(套管CT) T12—1绕组1
T12—2绕组2
…
T12-4绕组4 A1211
A1221
…
A1241 B1211
B1221
…
B1241 C1211

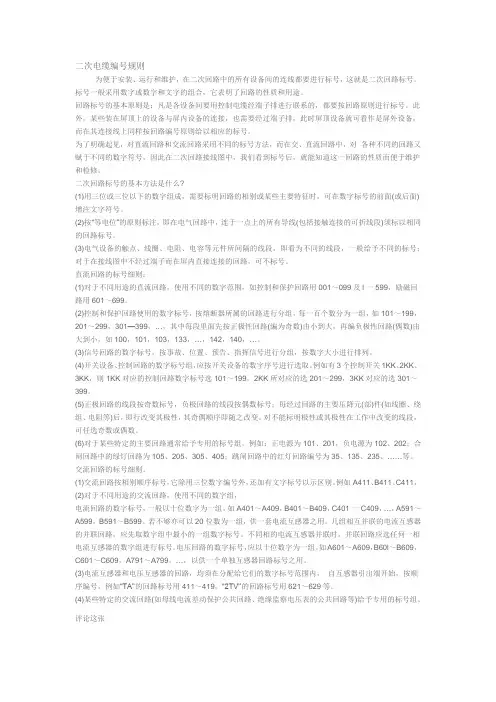

二次电缆编号规则
为便于安装、运行和维护，在二次回路中的所有设备间的连线都要进行标号，这就是二次回路标号。标号一般采用数字或数字和文字的组合，它表明了回路的性质和用途。
回路标号的基本原则是：凡是各设备间要用控制电缆经端子排进行联系的，都要按回路原则进行标号。此外，某些装在屏顶上的设备与屏内设备的连接，也需要经过端子排，此时屏顶设备就可看作是屏外设备，而在其连接线上同样按回路编号原则给以相应的标号。
为了明确起见，对直流回路和交流回路采用不同的标号方法，而在交、直流回路中，对 各种不同的回路又赋于不同的数字符号，因此在二次回路接线图中，我们看到标号后，就能知道这一回路的性质而便于维护和检修。
二次回路标号的基本方法是什么?
(1)用三位或三位以下的数字组成，需要标明回路的相别或某些主要特征时，可在数字标号的前面(或后面)增注文字符号。
(2)按“等电位”的原则标注，即在电气回路中，连于一点上的所有导线(包括接触连接的可折线段)须标以相同的回路标号。
(3)电气设备的触点、线圈、电阻、电容等元件所间隔的线段，即看为不同的线段，一般给予不同的标号；对于在接线图中不经过端子而在屏内直接连接的回路，可不标号。
直流回路的标号细则：
(1)对于不同用途的直流回路，使用不同的数字范围，如控制和保护回路用001～099及l一599，励磁回路用601～699。
(2)控制和保护回路使用的数字标号，按熔断器所属的回路进行分组，每一百个数分为一组，如101～199，201～299，301—399，…，其中每段里面先按正极性回路(编为奇数)由小到大，再编负极性回路(偶数)由大到小，如100，101，103，133，…，142，140，…。
(3)信号回路的数字标号，按事故、位置、预告、指挥信号进行分组，按数字大小进行排列。
(4)开关设备、控制回路的数字标号组，应按开关设备的数字序号进行选取。例如有3个控制开关1KK、2KK、3KK，则1KK对应的控制回路数字标号选101～199，2KK所对应的选201～299，3KK对应的选301～399。
电气控制回路标号规则是什么？
回路标号的基本原则
凡是各设备间要用控制电缆经端子进行联系的，都要按回路编号的原则进行标号。此外，某些装设备在屏顶的设备与屏内设备进行连接，也需要经过端子排，此时屏顶设备就可看作是屏外设备，而在其连线上同样按回路编号原则给以相应的标号。
控制柜内外所有电器元件和导线的编号必须与电气原理图上的编号完全一致，因为安装和检修电器线路都要对照原理图进行。原则是：简单、好记、区分清楚、美观、一目了然！
为了明确起见，对直流回路和交流回路采用不同的标号方法，而在交、直流回路中，对各种不同的回路又赋于不同的数字符号，因此在二次回路接线图中，我们看到标号后，就能知道这一回路的性质而便于维护和检修。
二次回路标号的基本方法
(1)用三位或三位以下的数字组成，需要标明回路的相别或某些主要特征时，可在数字标号的前面(或后面)增注文字符号。
(2)按“等电位”的原则标注，即在电气回路中，连于一点上的所有导线(包括接触连接的可折线段)须标以相同的回路标号。
(3)电气设备的触点、线圈、电阻、电容等元件所间隔的线段，即看为不同的线段，一般给予不同的标号；对于在接线图中不经过端子而在屏内直接连接的回路，可不标号。
直流回路的标号细则
(1)对于不同用途的直流回路，使用不同的数字范围，如控制和保护回路用001～099及l一599，励磁回路用601～699。
(2)控制和保护回路使用的数字标号，按熔断器所属的回路进行分组，每一百个数分为一组，如101～199，201～299，301—399，…，其中每段里面先按正极性回路(编为奇数)由小到大，再编负极性回路(偶数)由大到小，如100，101，103，133，…，142，140，…。
(3)信号回路的数字标号，按事故、位置、预告、指挥信号进行分组，按数字大小进行排列。
(4)开关设备、控制回路的数字标号组，应按开关设备的数字序号进行选取。例如有3个控制开关1KK、2KK、3KK，则1KK对应的控制回路数字标号选101～199，2KK所对应的选201～299，3KK对应的选301～399。 (5)正极回路的线段按奇数标号，负极回路的线段按偶数标号；每经过回路的主要压降元(部)件(如线圈、绕组、电阻等)后，即行改变其极性，其奇偶顺序即随之改变。对不能标明极性或其极性在工作中改变的线段，可任选奇数或偶数。
