3/12示例：

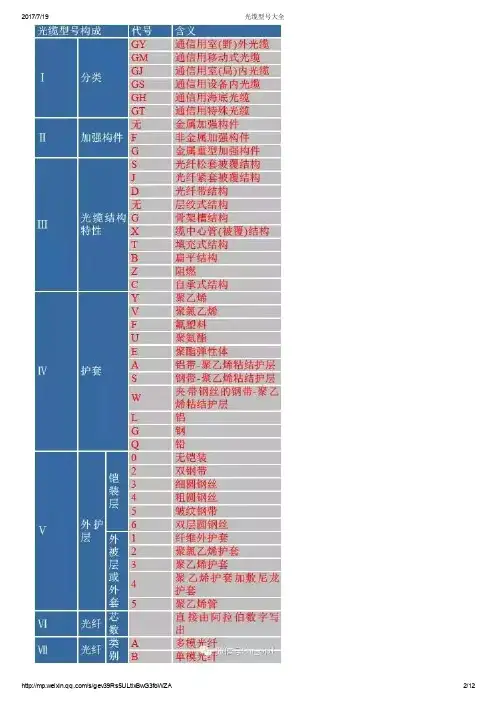

■ 光缆型号的构成
光缆型号由光缆型式的代号和规格的代号构成，中间用一空格隔开。
■ 型式代号
光缆的型式由五个部分组成，如下所示。各部分均用代号表示。
1 分类的代号
GY ---- 通信用室（野）外光缆
2 加强构件的代号
(无符号) ---- 金属加强构件F ---- 非金属加强构件
3 结构特征的代号
D ---- 光纤带状结构2017/7/19光缆型号大全
http://mp.weix
/s/gev39Rs5ULtixBwG3foWZA4/12(无符号) ---- 光纤松套被覆结构J ---- 光纤紧套被覆结构(无符号) ---- 层绞结构G ---- 骨架槽结构X ---- 缆中心管（被覆）结构T ---- 油膏填写充式结构(无符号) ---- 干式阻水结构E ---- 护层椭圆截面C ---- 自承式结构B ---- 扁平形状Z ---- 阻燃结构
4 护层的代号
Y ---- 聚乙烯护套V----聚氯乙烯护套A----铝—聚乙烯粘结构护套（简称A护套）S----钢—聚乙烯粘结构护套（简称S护套）W----夹带平行钢丝的钢—聚乙烯粘结构护套（简称W护套）
5 外护层的代号
－－－－－－－－－－－－－－－－－－2017/7/19光缆型号大全
/s/gev39Rs5ULtixBwG3foWZA5/122017/7/19光缆型号大全
/s/gev39Rs5ULtixBwG3foWZA6/122017/7/19光缆型号大全
http://mp.weix
＿墨ｌ圜Ｅ髓………………………………………………………土ＯＰＧＷ． 缂查哇 要 廑甩

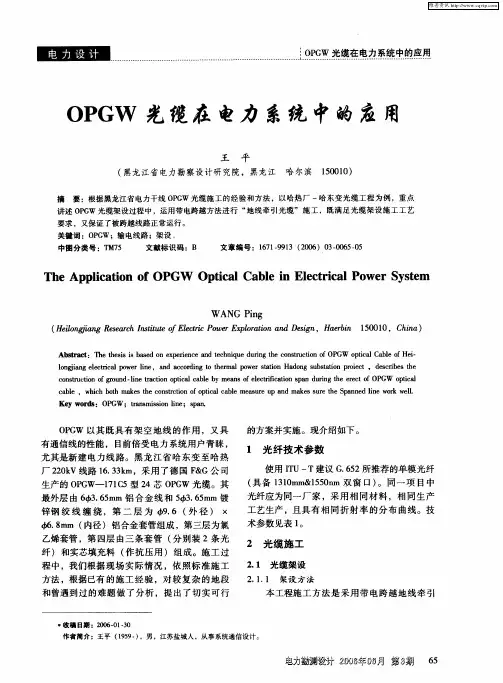

ＯＰＧＷ光缆在电力系统中的应用
王 平 （黑龙江省电力勘察设计研究院，黑龙江 哈尔滨 １５００１０） 摘要：根据黑龙江省电力干线ＯＰＧＷ光缆施工的经验和方法，以哈热厂一哈东变光缆工程为例，重点 讲述ＯＰＧＷ光缆架设过程中，运用带电跨越方法进行“地线牵引光缆”施工，既满足光缆架设施工工艺 要求，又保证了被跨越线路正常运行。 关键词：ＯＰＧＷ；输电线路；架设． 中国分类号：ＴＭ７５ 文献标识码：Ｂ 文章编号：１６７１－９９１３（２００６）０３—００６５—０５
Ｔｈｅ Ａｐｐｌｉｃａｔｉｏｎ ｏｆ ＯＰＧＷ Ｏｐｔｉｃａｌ Ｃａｂｌｅ ｉｎ Ｅｌｅｃｔｒｉｃａｌ Ｐｏｗｅｒ Ｓｙｓｔｅｍ
ＷＡＮＧ Ｐｉｎｇ （Ｈｅｉｌｏｎｇｆｉａｎｇ Ｒｅｓｅａｒｃｈ Ｉｎｓｔｉｔｕｔｅ ｏｆＥｌｅｃｔｒｉｃ Ｐｏｗｅｒ Ｅｘｐｌｏｒａｔｉｏｎ ａｎｄ Ｄｅｓｉｇｎ，Ｈａｅｒｂｉｎ １５００１０，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｔｈｅ ｔｈｅｓｉｓ ｉｓ ｂａｓｅｄ ｏｎ ｅｘｐｅｒｉｅｎｃｅ ａｎｄ ｔｅｃｈｎｉｑｕｅ ｄｕｒｉｎｇ ｔｈｅ ｃｏｎｓｔｒｕｃｔｉｏｎ ｏｆ ＯＰＧＷ ｏｐｔｉｃａｌ Ｃａｂｌｅ ｏｆ Ｈｅｉ－ ｌｏｎｇｊｉａｎｇ ｅｌｅｃｔｒｉｃａｌ ｐｏｗｅｒ ｌｉｎｅ，ａｎｄ ａｃｃｏｒｄｉｎｇ ｔｏ ｔｈｅｒｍａｌ ｐｏｗｅｒ ｓｔａｔｉｏｎ Ｈａｄｏｎｇ ｓｕｂｓｔａｔｉｏｎ ｐｒｏｊｅｃｔ，ｄｅｓｃｒｉｂｅｓ ｔｈｅ ｃｏｎｓｔｒｕｃｔｉｏｎ ｏｆ ｇｒｏｕｎｄ—ｌｉｎｅ ｔｒａｃｔｉｏｎ ｏｐｔｉｃａｌ ｃａｂｌｅ ｂｙ ｍｅａｎｓ ｏｆ ｅｌｅｃｔｒｉｆｉｃａｔｉｏｎ ｓｐａｎ ｄｕｒｉｎｇ ｔｈｅ ｅｒｅｃｔ ｏｆ ＯＰＧＷ ｏｐｔｉｃａｌ ｃａｂｌｅ，ｗｈｉｃｈ ｂｏｔｈ ｍａｋｅｓ ｔｈｅ ｃｏｎｓｔｒｃｔｉｏｎ ｏｆ ｏｐｔｉｃａｌ ｃａｂｌｅ ｍｅａｓｕｒｅ ｕｐ ａｎｄ ｍａｋｅｓ ｓｕｒｅ ｔｈｅ Ｓｐａｎｎｅｄ ｌｉｎｅ ｗｏｒｋ ｗｅｌ１． Ｋｅｙ ｗｏｒｄｓ：ＯＰＧＷ；ｔｒａｎｓｍｉｓｓｉｏｎ ｌｉｎｅ；ｓｐａｎ。 ＯＰＧＷ以其既具有架空地线的作用，又具 有通信线的性能，目前倍受电力系统用户青睐， 尤其是新建电力线路。黑龙江省哈东变至哈热 厂２２０ｋＶ线路１６。３３ｋｍ，采用了德国Ｆ＆Ｇ公司 生产的ＯＰＧＷ－－１７１Ｃ５型２４芯ＯＰＧＷ光缆。其 最外层由６西３。６５ｍｍ铝合金线和５４，３。６５ｍｍ镀 锌钢绞线缠绕，第二层为４，９。６（外径）Ｘ ４，６．８ｒａｍ（内径）铝合金套管组成，第三层为氯 乙烯套管，第四层由三条套管（分别装２条光 纤）和实芯填充料（作抗压用）组成。施工过 程中，我们根据现场实际情况，依照标准施工 方法，根据已有的施工经验，对较复杂的地段 和曾遇到过的难题做了分析，提出了切实可行 的方案并实施。现介绍如下。 １光纤技术参数 使用ＩＴＵ—Ｔ建议Ｇ．６５２所推荐的单模光纤 （具备１３１０ｍｍ＆１５５０ｎｍ双窗口）。同一项目中 光纤应为同一厂家，采用相同材料，相同生产 工艺生产，且具有相同折射率的分布曲线。技 术参数见表１。 ２光缆施工 ２．１光缆架设 ２。１．１ 架设方法 本工程施工方法是采用带电跨越地线牵引

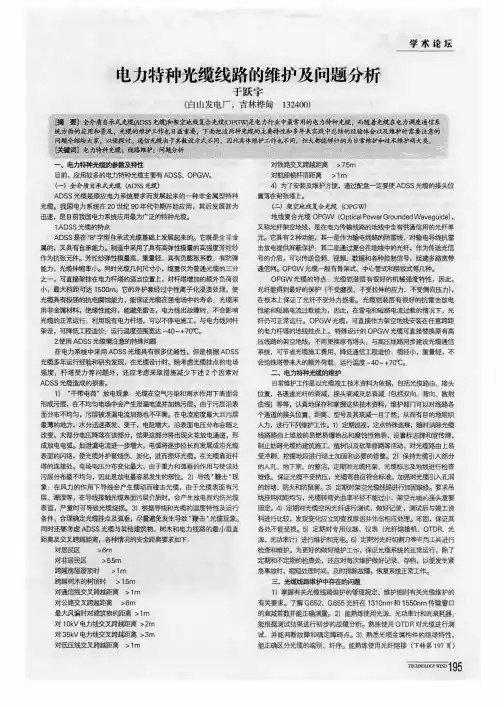

电力特种光缆线路的维护及问题分析于跃字(白山发电厂，吉林桦甸132400)学术论坛
[}商要]全介质自承武光缆(^Dss光缆)和架空地线复合光缆(0PG毗电力行业中最常用的电力特种光缆，而随着光缆在电力调度通信系统方面的应用和普瑷l，光缆的维护工作也日益重要，下面把这两种光缆的主要特性和多年来实践中总结的经验体会以及维护时需要注意的问题介绍给大家，以便探讨∥通信光缆由于其敷设方式不同，因此具体维护工作也不同，但大都能够归纳为日常维护和技术维护两大类。口∈键阑]电力辞毒哥中光缆；线路维护；问题分析i。。?。。。一。一、电力特种光缆的参数及特性目前，应用较多的电力特种光缆主要有ADSS、OPGWo()全介贡自承j0乜缆(AI)sS删ADSS光缆是顺应电力系统要求而发展起来的一种非金属型特种光缆。我国电力系统在20世纪90年代中期开始应用，其后发展甚为迅速，是目前我国电力系统应用最为广泛的特种光缆。1ADSS光缆的特点ADSS是在“8’字型自承式光缆基础上发展起来的。它既是全非金属的，又具有自承能力。制造中采用了具有高弹性模量的高强度芳纶纱作为抗张元件。芳纶纱弹性模量高、重量轻、具有负膨胀系数、有防弹能力，光缆伸缩率小。同时光缆门何尺寸小，缆重仅为普通光缆的三分之一，可直接架挂在电力杆：塔的适当位置E，对柙；{社曾加的额外负荷很小，最大档距可达1500m。它的外护套经过中性离子化浸渍处理，使光缆具有极强的抗电腐蚀能力，能保证光缆在强电场中的寿命；光缆采用非金属材料，绝缘性能好，能避免雷击，电力线出故障时，不会影响光缆的正常运行；利用现有电力tm~，可以不停电施工，与电力线同杆架设，可降低工程造价：运行温度范围宽达一40～+7a℃。2．使用ADSS光缆需注意的特殊问题在电力系统中采用ADSS光缆具有很多优越性，但是根据ADSS光缆多年运行经验和研究发现，在光缆设计时，除考虑光缆挂点的电场强度，杆塔受力等问题外，还应考虑采取措施减少下述2个因素对ADSS光缆造成的损害。1)“干带电荷”放电现象：光缆在空气污染和雨水作用下表面会形成污层，在不均匀电场中会产生泄漏电流并加热污层。由于污层沿表面分布不均匀，污层被泄漏电流加热也不平衡。在电流密度最大目污层最薄的地方，水分迅速蒸发、变干，电阻增大，沿表面电压分布会随之改变，大部分电压降落在该部分，结果这部分将出现火花放电通道，形成放电电弧。如泄漏电流进一步增大，电弧将逐步拉长而发展成沿光缆表面的闪络，使光缆外护套烧伤、炭化，进而损坏光缆。在光缆靠近扦塔的连接处，电场电压分布变化最大，由于重力和弧垂的作用与使该处污层分布最不均匀，因此是放电最容易发生的部位。2)9~。鞭击。现象：在风力的作用下导线会产生摆动而碰击光缆，由于光缆表面有污层、潮湿等，在导线接触光缆表面污层介质时，会产生放电而灼伤光缆表面，严重时可导致光缆烧损。3)根据导线和光缆的温度特性及运行条件，合理确定光缆挂点及弧垂，尽量避免发生导致。鞭击。光缆现象。同时还要考虑ADSS光缆与其他建筑物、树木和电力线路的最小垂直距离及交叉跨越距离，各种情况的安全距离要求如下：对居民区>6m对非居民区>5．5m跨越房屋屋顶时>1m跨越树木的树顶时>1-5m对通信线交叉跨越距离>1m对公路交叉跨越距离>6m最大风偏时对建筑物的距离>1m对10kV电力线交叉跨越距离>2m对35kV电力线交叉跨越距离>3m对低压线交叉跨越距离>1m对铁路交叉跨越距离>7与m对航船桅杆顶距离>1m4)为了安装及维护方便，通过配盘一定要使ADSS光缆的接头位置落在耐张塔上。㈡架空地线复合光缆(oPGw)地线复合光缆OPGW(OpticalPowerGroundedWaveguide)，又称光纤架空地线，是在电力传输线路的地线中含有供通信用的光纤单元。它具有2种功能，其一是作为输电线路的防雷线，对输电导线抗雷击放电提供屏蔽保护：其二是通过复合在地线中的光纤，作为传送光信号的介质，可以传送音频、视频、数据和各种控制信号，组建多路宽带通信网。OPGW光缆一般有骨架式、中心管式和层绞式等几种。OPGW光缆的特点：光缆铠装层有很好的机械强度特性，因此，光纤能得到最好的保护(不受磨损、不受拉伸的应力、不受侧向压力)，在根本上保证了光纤不受外力损害。光缆铠装层有很好的抗雷击放电性能和短路电流过载能力，因此，在雷电和短路电流过载的情况下，光纤仍可正常运行。0PGW光缆，可直接作为架空地线安装在任意跨距的电力tT~的地线挂点上。特殊设计的0PGW光缆可直接替换原有高压线路的架空地线，不用更换原有塔头：与高压线路同步建设光缆通信系统，可节省光缆施工费用，降低通信工程造价；缆径小，重量轻，不运行温度一40一+70~C。二、电力特种光缆的维护日常维护工作是以光缆竣工技术资料为依据，包括光缆路由、接头位置，各通道光纤的衰减，接头衰减及总衰减(包括双向、背向、散射曲线)等等，认真地保存和掌握这些技术资料，维护部门可以对线路各个通道的接头位置、距离、型号及其衰减一目了然，从而有目的地组织人力，进行下列维护工作。1)定期巡视，定点特殊巡察，随时消除光缆线路路由上堆放的易燃易爆物品和腐蚀性物质，设置标志牌和宣传牌，制止妨碍光缆的建筑施工、植树以及砍草修路等活动，对光缆路由上易受；中刷、挖掘地段进行培土加固和必要的修整。2)保持光缆引入部分的人孔、地下室、的整洁，定期对光缆托架、光缆标志及地线进行检查维修。保证光缆不受挤压，光缆弯曲应符合标准。加强对光缆引入7U~]的封堵、防火和防鼠害。3)定期对架空光缆线路进行加固维修。要求吊线挂钩间距均匀，光缆转弯处曲率半径不能过小，架空光缆的接头盒要固定。4)定期对光缆空闲光纤进行测试，做好记录，测试后与竣工资料进行比较，发现变化应立即查找原因并作出相应处理。牢固，保证其各处不能受损。5)定期对专用仪器、仪表(光纤熔接机、OTDR、光源、光功率计)进行维护和充电。6)定期对光纤切割刀等专用工具进行检查和维护。为更好的做好维护工1乍，保证光缆系统的正常运行，除了定期和不定期的检查处，还应对每次维护做好记录、存档，以便发生紧急事故时，缩短处理时间，及时排除故障，恢复系统正常工作。三、光缆线路维护中存在的问题1)掌握有关光缆线路维护的管理规定、维护细则有关光缆维护的有关要求。了解G．652、G．655光纤在1310nm和1550rim传输窗口的衰减常数并能正确测量。2)能熟练使用光源、光功率计和光衰耗器：能根据测试结果进行初步的故障分析。熟练使用OTDR对光缆进行测试，并能判断故障和确定障碍点。3)熟悉光缆金属构件的绝缘特性，能正确区分光缆的端别、纤序。能熟练使用光纤熔接(下转第197页)
浅谈OPGW通信光缆两点接地的应用与施工方法
在能源互联和智能电网的推动下，伴随着以通信信息平台为支撑，以信息智能控制为手段的全球能源互联网的发展，光缆作为电力通信传输的重要组成部分，也应得到不断的发展和优化，光缆的运维质量对实现电网的可靠、安全、经济、高效运行，有着密不可分的重要作用。OPGW通信光缆是一种新型复合型光缆，承担着地线防雷与通信传输的重要任务，一旦通信光缆发生故障，轻则导致通信中断，重则影响电网运行。为有效解决光缆因接地而引发的故障问题，文章论述了OPGW通信光缆两点接地应用与施工方法，从而为进一步提高OPGW通信光缆运维的可靠性提供一定的帮助。
标签：OPGW光缆；两点接地；应用与施工
0 OPGW通信光缆两点接地的应用概述
复合架空地线光缆（简称OPGW）是电力系统独有的，具备了电力线路地线和光纤通信双重功能的新技术，是防雷和通信功能合二为一的复合地线。OPGW作为一种新兴的信息传输通道，近几年在我局得到了全面的推广运用，它具有通信容量大、抗干扰、安全可靠、不占用线路走廊的特点；同时它将通信光缆和高压输电线路地线巧妙地结合成一个整体，其良好的机械性能和导电性能不仅满足普通地线的防雷要求，还因具备良导体良好的屏蔽作用，可大大减小送电线路对邻近弱电线路的电磁危害。
复合架空地线光缆（简称OPGW）采用单点接地或地线分段方式时，利用绝缘接续盒实现OPGW 对地绝缘和光纤接续，并在地线分段点实现电气隔离，
OPGW 绝缘接续盒分为隔离型、连续型和终端型三种。分段点采用隔离型绝缘接续盒，实现电气隔离和光纤连续；非分段点的接头采用连续型绝缘接续盒，实现电气连续和光纤连续；OPGW 终端采用终端型绝缘接续盒，实现电气隔离和光纤连续。OPGW的基本结构由含光纤的缆芯（光单元）和绞合的金属线材（铝包钢线ACS或铝合金线AA）组成。其中，光纤提供了传输通道，钢成分主要提供了机械强度，铝成分则主要承载短路电流。OPGW的外层为铝包钢或铝合金线，要求单股直径不小于3.0mm，以减少雷击断股。
