FS-35/6复合横担绝缘子
一、 产品概述
FS-35/6复合横担绝缘子能有效地利用狭窄的走廊开压送电， 适用于城网技
术改造，能降低杆塔高度，可节约大量的人力、物力和财力，由于其弯曲强度高，
可防止瓷横担容易出现的级连断裂事故，是瓷横担所无法替代的产品；体积小， 重量轻，防震、抗冲击能力强、不需人工清扫，为安全运行提供保障。
二、 FS-35/6复合横担绝缘子使用条件
环境温度：-40 C ~+40C
海拔高度不超过：1500米
交流电源频率不超过100HZ
最大风速不超过35m/s 地震强度不超过八级
、复合横担绝缘子技术参数表
规格型号 额定
电压
KV 额定
弯曲
负荷
KN 结构高
度H
(mm 最小电
弧距离 h
(mm 最小公 称爬电 距离h
(mm 雷电全
波冲击 耐受电
压KV 工频湿
耐受电
压1mi
kV 安装尺
稳定孔
安装
孔 一寸(安: /孔中丿
稳定 孔 装孔/
心距)
孔中
心距 安装
结构
高度 安装
方式
FS-10/2.5 10 2.5 350 200 530 95 60 © 18 © 8 40 11 板形
FS-10/5 10 5 480 320 440 150 60 © 20 © 8 40 30 板形
FS-10/5 10 5 480 320 440 150 60 © 20 © 8 40 45 框形
FS-35/5 35 5 584 455 1280 230 95 © 22 © 11 40 53 小框
FS-35/6 35 6 595 455 1280 230 95 © 22 © 11 40 130 大框
FS-35/10 35 10 605 440 1380 230 95 © 22 © 11 40 68 小框
FS-66/5 66 5 845 664 2110 410 185 © 22 © 11 40 30 板形
FS-66/5 66 5 815 664 2110 410 185 © 22 © 11 40 140 小框

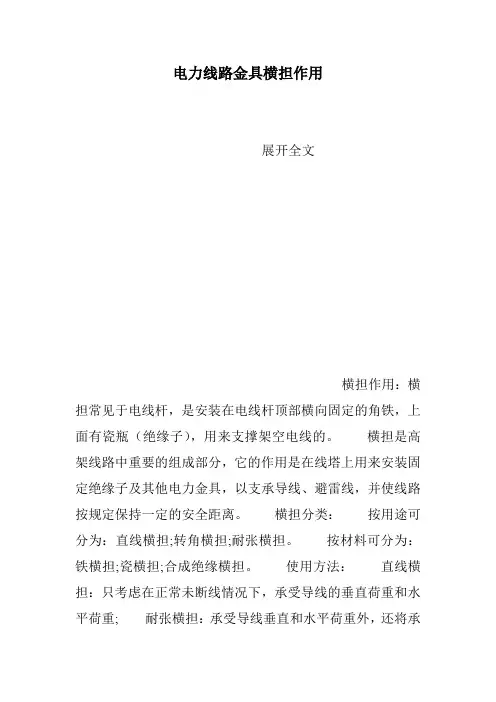

电力线路金具横担作用
展开全文
横担作用：横担常见于电线杆，是安装在电线杆顶部横向固定的角铁，上面有瓷瓶（绝缘子），用来支撑架空电线的。 横担是高架线路中重要的组成部分，它的作用是在线塔上用来安装固定绝缘子及其他电力金具，以支承导线、避雷线，并使线路按规定保持一定的安全距离。 横担分类： 按用途可分为：直线横担;转角横担;耐张横担。 按材料可分为：铁横担;瓷横担;合成绝缘横担。 使用方法： 直线横担：只考虑在正常未断线情况下，承受导线的垂直荷重和水平荷重; 耐张横担：承受导线垂直和水平荷重外，还将承受导线的拉力差; 转角横担：除承受导线的垂直和水平荷重外，还将承受较大的单侧导线拉力。 根据横担的受力情况，对直线杆或15以下的转角杆采用单横担，而转角在15度以上的转角杆、耐张杆、终端杆、分支杆皆采用双横担。(部分地区杆均采用双横担) 横担一般安装在距杆顶300mm处，直线横担应装在受电侧，转角杆、终端杆、分支杆的横担应装在拉线侧。
10～330kV线路柱式绝缘子（含瓷、复合、横担、防风偏绝缘子）
通用技术规范
本规范对应的专用技术规范目录
序号 名 称 编 号
1 10～110kV线路柱式瓷绝缘子（含瓷横担绝缘子）专用技术规范 140503738000001
2 10～110kV线路柱式复合绝缘子（含复合横担绝缘子）专用技术规范 140502139000001
3 35～330kV防风偏复合绝缘子专用技术规范 1405040000001
10～330kV线路柱式绝缘子
（含瓷、复合、横担、防风偏绝缘子）
采购标准技术规范使用说明
1. 物资采购标准是国家电网公司招标、采购的规范性文件，分为通用部分和专用部分。通用部分用于收录对于产品生产、质量、技术服务、试验检验、监造，以及设计接口的一般规定和技术要求。专用部分用于收录标准技术参数、组件材料配置要求、使用环境条件、产品预设方案及相关说明。
2. 项目单位在使用过程中，应根据工程需求，选择所需专用技术规范，并在招标文件中直接引用，原则上不能更改本标准中固化的技术参数。确需修改的技术参数，须在招标文件中以差异表形式予以表现，并根据国家电网公司规定，加盖各单位或物资部公章，提交招标评审委员会确定。
3. 本标准通过招标文件的引用，成为招标文件的组成部分。在招标文件中无特殊规定的技术要求和参数，以本标准中规定为准。凡招标文件中载明的技术要求和参数，以招标文件为准。
目 次
10～330kV线路柱式绝缘子（含瓷、复合、横担、防风偏绝缘子）采购标准技术规范使用说明 ······························································································································· 225
1 总则 ······················································································································· 227
横担的类型，作用和选择
横担的类型，作用和选择
摘要：横担是杆塔中重要的组成部分，它的作用是用来安装绝缘子及金具，以支承导线、避雷线，并使之按规定保持一定的安全距离。 横担的类型，作用和选择
一．横担的作用：
横担是杆塔中重要的组成部分，它的作用是用来安装绝缘子及金具，以支承导线、避雷线，并使之按规定保持一定的安全距离。
常用的横担有角铁横担和木横担两种。有些地区使用低压瓷横担。
二．横担的分类
2.1按用途可分为：直线横担、转角横担、耐张横担。
2.2 按材料可分为：铁横担、瓷横担、合成绝缘横担
2.3按电压高低分：高压横担、低压横担。
低压横担如下：
高压横担如下：
2.4按结构分就非常多了，比如有丁字担、七字担、门型担、三角担、以及常用的一字担等等。
三，横担的选择
角铁横担和木横担的截面，应根据导线的截面及根数进行选择，但不小于下表中的数值。角铁横担和木横担的长度是根据导线的根数、相邻电杆间的档距大小和线间距离决定的。
表1常用的几种横担
横担名称 横担长/mm 横担截面/mm
四线角铁横担 1480 50×50×5
四线方木横担 1600 70×90或80×80
两线角铁横担 750 50×50×5
两线方木横担 880 70×90或80×80
表2给出了不同档距时的最小线间距离。
表2低压线路不同档距时的最小线间距离
档距/m 40及以下 50 60 70
线间距离/m 0.3 0.4 0.45 0.5
低压瓷横担是工厂生产的成品，在安装时用铁支架固定在电杆上。低压瓷横担适用于直线杆和15°以内的转角杆。
角铁横担要防止生锈，如镀锌或油漆；木横担要进行防腐处理；瓷横担为近年来广泛使用于10KV及35KV的新型绝缘子，电气性能好，运行可靠，结构简单，安装维护方便，又可节约钢材，降低线路造价。其缺点是机械强度低，使整个瓷横担的长度有限制，从而影响了它的使用范围。
