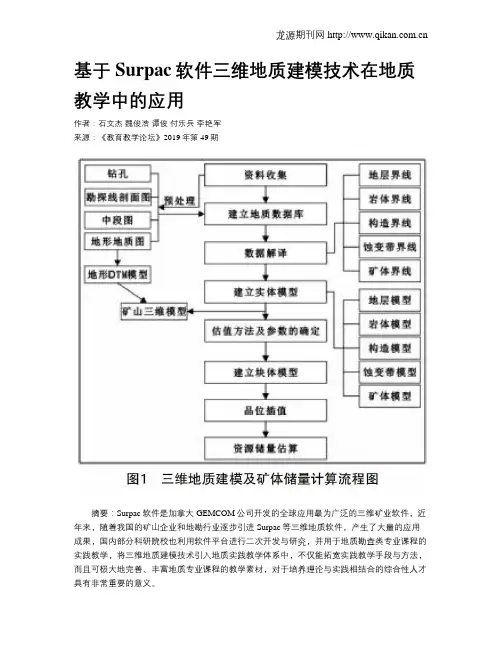

基于Surpac软件三维地质建模技术在地质教学中的应用作者：石文杰魏俊浩谭俊付乐兵李艳军来源：《教育教学论坛》2019年第49期摘要：Surpac软件是加拿大GEMCOM公司开发的全球应用最为广泛的三维矿业软件，近年来，随着我国的矿山企业和地勘行业逐步引进Surpac等三维地质软件，产生了大量的应用成果，国内部分科研院校也利用软件平台进行二次开发与研究，并用于地质勘查类专业课程的实践教学，将三维地质建模技术引入地质实践教学体系中，不仅能拓宽实践教学手段与方法，而且可极大地完善、丰富地质专业课程的教学素材，对于培养理论与实践相结合的综合性人才具有非常重要的意义。
关键词：地质勘查;人才培养;三维地质建模中图分类号：G642.41; ; ;文献标志码：A; ; ;文章编号：1674-9324（2019）49-0133-03一、绪论在全球矿产勘查日益萎缩的今天，“大数据时代”[1]、玻璃地球[2]、与“深地、深空、深海”[3]是当前地球科学面临的主要研究课题，如澳大利亚最近开展的“玻璃地球”计划[4]，目的是研制三维可视化和地质模拟等技术，使大陆表层一千米“像玻璃一样透明”;随后加拿大、法国、荷兰、英国、美国、德国等随之响应。
近年来，随着我国找矿战略格局的改变，即从浅部向深部探矿空间的转变，给当前矿产勘查理论、技术、手段及思路等都带来了重大挑战，怎样从多元、多源、异构、时空性、方向性、相关性、随机性、模糊性、非线性等复杂的海量数据中提取关键找矿信息[1]，并开展三维空间成矿预测与定量评价，甚至开展地下1000—10000米空间的深部探矿活动等[5]，是当前固体矿产学科急需解决的技术难题，这同时也为当前地质教学方法及内容提出了更高的要求和更大的挑战。
目前，国内多数高校地质勘查类专业课程教学主要是以传统二维形式的素材为基础进行展示授课的，尤其针对部分知识难点，教材中往往使用经典的二维素材进行讲解，而地质体在空间尺度内是三维复杂形态的，教学过程中以二维素材为学生展示课程知识要点往往会束缚学生的三维空间想象力，尤其对初学者而言，由于每个学生的知识接受能力、空间想象力、空间思维能力、专业知识水平以及研究对象的复杂程度等存在差异，传统的教学方式在一定程度上势必会造成不同学生对所学习到的很多知识点理解程度以及地质模型的空间想象结果是有所差异的。
邹家山铀矿床3号矿带3DMine三维地质模型的构建及应用周邓;姜勇彪【摘要】三维建模技术是国内外地矿领域研究和开发的热点之一,逐步替代传统的资源评价手段和采矿管理模式进入到各地矿企业.在前人研究成果的基础上,利用建模的基本理论,以钻孔、勘探线剖面、采掘工程平面图等资料为依据,基于3DMine 建模平台探索了邹家山铀矿床3号矿带的建模机理,简要分析了三维地质模型在储量估算、资源评价及成矿预测方面的应用,对推进我国矿山的信息化建设具有重要现实意义.【期刊名称】《地质学刊》【年(卷),期】2017(041)001【总页数】6页(P91-96)【关键词】三维建模技术;3 DMine建模平台;储量估算;资源评价;成矿预测;邹家山铀矿床;江西【作者】周邓;姜勇彪【作者单位】东华理工大学地球科学学院,江西南昌330013;江西省核工业地质调查院,江西南昌330038;东华理工大学地球科学学院,江西南昌330013【正文语种】中文【中图分类】P628随着世界多极化和经济全球化的发展，各国对矿产资源的需求量与日俱增(连长云等，2005)。
基于我国资源的开采现状，国家提出了矿产资源可持续发展战略，不仅对矿区成矿的多样性分析及再认识具有现实意义，也对危机矿山的二次开发提出了新要求(赵鹏大等，2004)。
三维可视化建模技术作为实现矿山信息化的重要手段，逐步替代了传统的资源评价手段和采矿管理模式，成为国内外地矿领域研发的热点之一(马小刚，2007；杨文环等，2015)。
其原理主要是将积累已久的不同期次、不同来源的地质数据整合后录入三维地质建模平台，通过约束条件的限制，以恰当的数据组织方式将二维地质数据转化为三维数字模型，采用多种三维可视化方式，立体模拟该地区的真实地质环境状态(张宝一等，2013)。
基于地质模型进行数值模拟和空间分析，不仅可以解决传统地理信息系统难以解决的实体内部结构与属性的可视化和数据管理问题，而且有助于进行矿山储量估算与成矿预测工作，从而指导矿山的开发和利用(明镜，2011；赵增玉等，2013；闫友谊等，2015)。
longitudinal changes.Key Words: Three Dimensional Seismic KrigingInverse Distance Weighted Contour Thesis : Application research1 绪论1 绪论随着三维地震勘探技术的广泛应用，地震采集数据量日益增加，利用可视化技术直接从三维空间表达和分析地震信息，在很大程度上减轻了地震数据解释的工作量。
借助地震数据模型的三维可视化表达，可以更好地确定地质构造形态和空间位置，推测地层含油、气、煤等资源的可能性。
1.1 选题背景及研究意义三维动态地学过程模拟、地面与地下空间的统一表达、三维空间分析等已成为地学与信息科学的交叉技术前沿与攻关热点。
传统的地质信息表达方式主要有两种，其一是用平面图和剖面图进行表达，也就是将地质环境中矿体地层与地质现象投影到某一平面上进行表达；其二是对地质环境中的矿体、地层与地质现象进行透视制图，或投影到两个以上的平面上进行组合表达。
传统方法存在着空间信息损失与失真问题，而且制图过程繁杂，信息难以动态更新。
借助于科学计算可视化技术，直接从三维数字空间的角度去理解和表达，克服了传统地质信息模拟与表达方法的不足和缺陷[1]。
近年来，随着高产高效矿井建设的需要，三维地震勘探已成为能源勘探技术中的重要方法，其特点是采样密度大、成像精度高。
三维地震勘探技术在石油、煤炭地质勘探中均取得了良好地质效果和经济效益，三已经广泛应用于采空区、断层、冲刷带、褶曲、煤层变化等重要地质资料的详细查明。
三维地震数据体的信息量非常丰富，但目前三维地震成果的应用具有一定局限性，大多是基于工作站解释、人工提交的文字成果和图纸资料，以至于在后期的采掘或油气开采过程中无法动态地大量使用。
三维地震是一种对地下三维地质体间接勘探的手段，物探工作者很难在短时间内对物探资料的多解性和地下地质现象的复杂性达到较深刻的认识。
