吊洞封堵施工方案

立管吊洞多联塑料模具封堵施工工法立管吊洞多联塑料模具封堵施工工法一、前言立管吊洞多联塑料模具封堵施工工法是一种广泛应用于建筑工程中的施工工法，通过使用塑料模具对立管吊洞进行封堵，能够有效提高施工效率和质量，减少噪音和灰尘的扩散，同时保障施工人员的安全。

二、工法特点1. 高效便捷：采用塑料模具进行封堵，施工速度快，操作简单，能够大幅提高施工效率。

2. 环保节能：使用塑料材料，无需使用传统的砂浆封堵，减少了环境污染和能源消耗。

3. 高质量：塑料模具制作精细，尺寸准确，能够确保施工质量和封堵效果。

4. 安全可靠：采用塑料模具进行封堵，施工过程中无需使用明火或危险工具，减少了施工隐患。

三、适应范围该工法适用于各类建筑工程中的立管吊洞封堵工程，包括住宅、商业建筑、办公楼等。

四、工艺原理采用立管吊洞多联塑料模具封堵施工工法的理论依据是通过使用塑料模具进行封堵，能够有效隔离施工现场和居民区域，减少施工带来的噪音和灰尘，提高施工质量。

为了实现这一目标，工法采取了以下技术措施：1. 预制塑料模具：利用预制的塑料模具进行封堵，保证尺寸和质量的准确性。

2. 模具组合连接：将多个塑料模具组合连接成封堵体系，确保完全封堵立管吊洞。

3. 密封胶条使用：在模具与管壁接触处采用密封胶条，确保封堵效果和防水性能。

五、施工工艺1. 施工准备：清理立管吊洞周围的杂物，保证施工现场整洁。

2. 安装模具：根据立管吊洞的尺寸，选择相应的塑料模具进行安装。

3. 连接模具：将多个塑料模具组合连接，确保完全封堵立管吊洞。

4. 固定模具：使用螺栓或其他固定装置固定模具，确保模具稳定可靠。

5. 密封胶条安装：在模具与管壁接触处安装密封胶条，确保封堵效果和防水性能。

6. 混凝土灌注：在模具封堵完成后，进行混凝土灌注，使其与模具紧密结合。

7. 模具拆除：待混凝土凝固后，拆除模具，完成立管吊洞封堵施工。

六、劳动组织该工法需要具备一定的劳动组织能力，包括分配工人、协调施工进度、监督施工质量等。

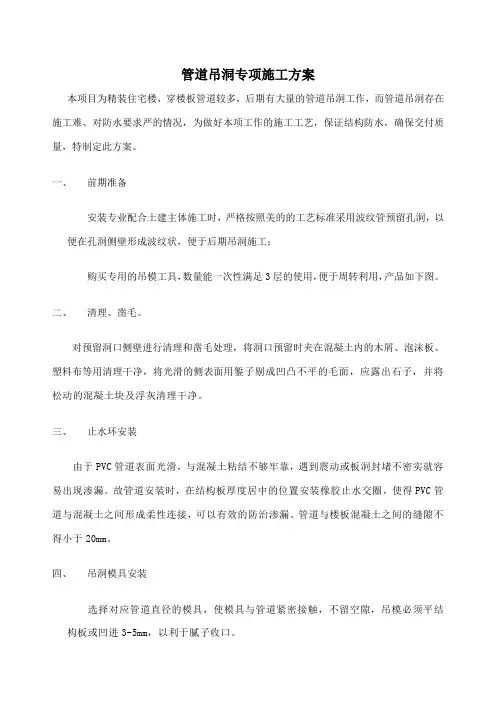

管道吊洞专项施工方案本项目为精装住宅楼，穿楼板管道较多，后期有大量的管道吊洞工作，而管道吊洞存在施工难、对防水要求严的情况，为做好本项工作的施工工艺，保证结构防水，确保交付质量，特制定此方案。

一、前期准备安装专业配合土建主体施工时，严格按照美的的工艺标准采用波纹管预留孔洞，以便在孔洞侧壁形成波纹状，便于后期吊洞施工；购买专用的吊模工具，数量能一次性满足3层的使用，便于周转利用，产品如下图。

二、清理、凿毛。

对预留洞口侧壁进行清理和凿毛处理，将洞口预留时夹在混凝土内的木屑、泡沫板、塑料布等用清理干净，将光滑的侧表面用錾子剔成凹凸不平的毛面，应露出石子，并将松动的混凝土块及浮灰清理干净。

三、止水环安装由于PVC管道表面光滑，与混凝土粘结不够牢靠，遇到震动或板洞封堵不密实就容易出现渗漏。

故管道安装时，在结构板厚度居中的位置安装橡胶止水交圈，使得PVC管道与混凝土之间形成柔性连接，可以有效的防治渗漏。

管道与楼板混凝土之间的缝隙不得小于20mm。

四、吊洞模具安装选择对应管道直径的模具，使模具与管道紧密接触，不留空隙，吊模必须平结构板或凹进3-5mm，以利于腻子收口。

五、洞口处理洞口封堵浇筑混凝土前，对洞口周边进行清理并用水冲洗干净浮浆杂尘。

洞口冲洗干净后，洞口周边用水泥砂浆涂抹一遍，如下图：六、吊洞第一次用比结构板高一等级的微膨胀细石混凝土封堵到楼板厚度2/3，振捣密实。

待细石混凝土初凝后，浇水养护2-3天。

第一次封堵完成后，用1：1的水泥砂浆进行二次封堵，管道根部100mm范围内需高出结构板面10-15mm，向外放坡。

初凝后围蔽，浇水养护。

带水泥砂浆达到一定强度后即可拆除模具。

楼板吊洞大样图：七、实施与管理要求每个施工班组配备2-3人，专人进行吊洞施工，进入本道工序前由项目部对作业工人进行技术交底，并安排工人做好施工样板，报请甲方、监理验收，经甲方、监理同意后，展开大面积施工。

施工过程中，项目部将定期对施工情况进行检查，并报请监理单位进行验收，以确保按照本方案进行施工。

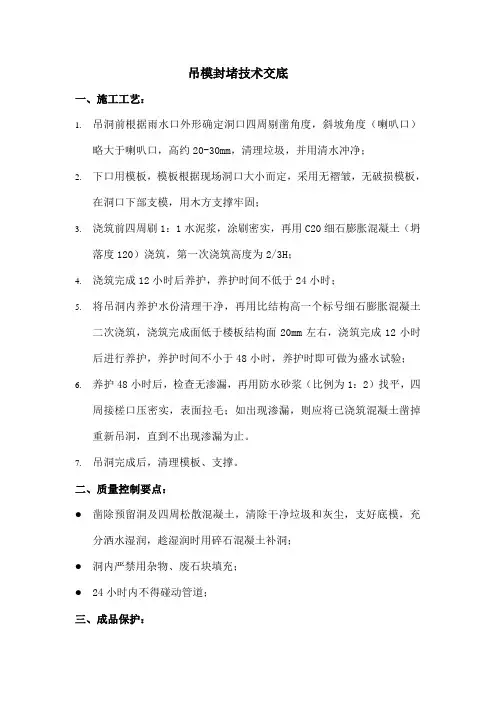

吊模封堵技术交底
一、施工工艺：
1.吊洞前根据雨水口外形确定洞口四周剔凿角度，斜坡角度（喇叭口）
略大于喇叭口，高约20-30mm，清理垃圾，并用清水冲净；
2.下口用模板，模板根据现场洞口大小而定，采用无褶皱，无破损模板，
在洞口下部支模，用木方支撑牢固；
3.浇筑前四周刷1：1水泥浆，涂刷密实，再用C20细石膨胀混凝土（坍
落度120）浇筑，第一次浇筑高度为2/3H；
4.浇筑完成12小时后养护，养护时间不低于24小时；
5.将吊洞内养护水份清理干净，再用比结构高一个标号细石膨胀混凝土
二次浇筑，浇筑完成面低于楼板结构面20mm左右，浇筑完成12小时后进行养护，养护时间不小于48小时，养护时即可做为盛水试验；6.养护48小时后，检查无渗漏，再用防水砂浆（比例为1：2）找平，四
周接槎口压密实，表面拉毛；如出现渗漏，则应将已浇筑混凝土凿掉重新吊洞，直到不出现渗漏为止。

7.吊洞完成后，清理模板、支撑。

二、质量控制要点：
●凿除预留洞及四周松散混凝土，清除干净垃圾和灰尘，支好底模，充
分洒水湿润，趁湿润时用碎石混凝土补洞；
●洞内严禁用杂物、废石块填充；
●24小时内不得碰动管道；
三、成品保护：
●支设加固模板物体严禁拉动。

●落入管道上砼及时清理干净。

●浇捣砼应用小型工具铲。

捣固时应防损坏管道。

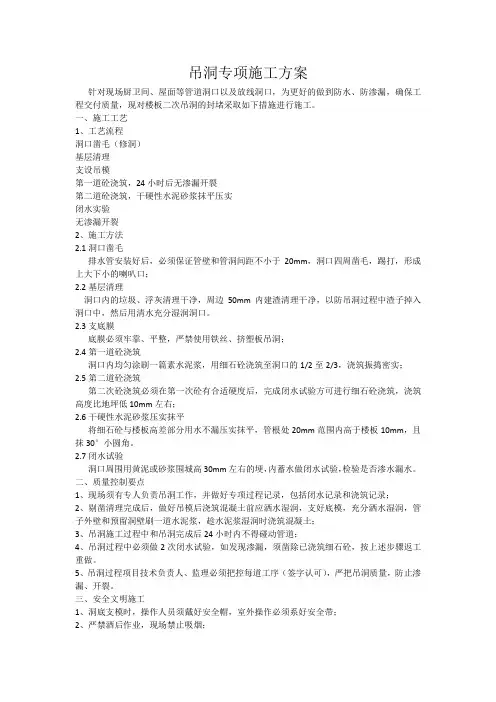

吊洞专项施工方案针对现场厨卫间、屋面等管道洞口以及放线洞口，为更好的做到防水、防渗漏，确保工程交付质量，现对楼板二次吊洞的封堵采取如下措施进行施工。

一、施工工艺1、工艺流程洞口凿毛（修洞）基层清理支设吊模第一道砼浇筑，24小时后无渗漏开裂第二道砼浇筑，干硬性水泥砂浆抹平压实闭水实验无渗漏开裂2、施工方法2.1洞口凿毛排水管安装好后，必须保证管壁和管洞间距不小于20mm，洞口四周凿毛，踢打，形成上大下小的喇叭口；2.2基层清理洞口内的垃圾、浮灰清理干净，周边50mm内建渣清理干净，以防吊洞过程中渣子掉入洞口中，然后用清水充分湿润洞口。

2.3支底膜底膜必须牢靠、平整，严禁使用铁丝、挤塑板吊洞；2.4第一道砼浇筑洞口内均匀涂刷一篇素水泥浆，用细石砼浇筑至洞口的1/2至2/3，浇筑振捣密实；2.5第二道砼浇筑第二次砼浇筑必须在第一次砼有合适硬度后，完成闭水试验方可进行细石砼浇筑，浇筑高度比地坪低10mm左右；2.6干硬性水泥砂浆压实抹平将细石砼与楼板高差部分用水不漏压实抹平，管根处20mm范围内高于楼板10mm，且抹30°小圆角。

2.7闭水试验洞口周围用黄泥或砂浆围城高30mm左右的埂，内蓄水做闭水试验，检验是否渗水漏水。

二、质量控制要点1、现场须有专人负责吊洞工作，并做好专项过程记录，包括闭水记录和浇筑记录；2、剔凿清理完成后，做好吊模后浇筑混凝土前应洒水湿润，支好底模，充分洒水湿润，管子外壁和预留洞壁刷一道水泥浆，趁水泥浆湿润时浇筑混凝土；3、吊洞施工过程中和吊洞完成后24小时内不得碰动管道；4、吊洞过程中必须做2次闭水试验，如发现渗漏，须凿除已浇筑细石砼，按上述步骤返工重做。

5、吊洞过程项目技术负责人、监理必须把控每道工序（签字认可），严把吊洞质量，防止渗漏、开裂。

三、安全文明施工1、洞底支模时，操作人员须戴好安全帽，室外操作必须系好安全带；2、严禁酒后作业，现场禁止吸烟；3、吊洞完成时，须对现场进行清理，保证工完场清。
