纳米结构的表面和界面效应

1.纳米材料的表面效应：纳米材料微粒的表面原子数与总原子数之比随着纳米微粒尺寸的减小而大幅度增加，粒子表面结合能随之增加，从而引起纳米微粒性质变化的现象。

2.纳米材料的光致发光：指在一定波长光照射下被激发到高能级激发态的电子重新跃回到低能级被空穴俘获而发射出光子的现象。

3.纳米产品的制造方式：（1）“自上而下”(top down) ：是指通过微加工或固态技术, 不断在尺寸上将人类创造的功能产品微型化。

如：切割、研磨、蚀刻、光刻印刷等。

(2)“自下而上”(bottom up) ：是指以原子分子为基本单元, 根据人们的意愿进行设计和组装, 从而构筑成具有特定功能的产品，这种技术路线将减少对原材料的需求, 降低环境污染。

如化学合成、自组装、定位组装等。

4.纳米材料的光催化性质：就是光触媒在外界可见光的作用下发生催化作用。

光催化一般是多种相态之间的催化反应。

光触媒在光照条件（可以是不同波长的光照）下所起到催化作用的化学反应，统称为光反应。

5.(1)物理气相沉积:在低压的惰性气体中加热可蒸发的物质，使之气化，再在惰性气氛中冷凝成纳米粒子。

（2）化学气相沉积:是指在远高于临界反应温度的条件下，通过化学反应，使反应产物蒸气形成很高的过饱和蒸气压，自动凝聚形成大量的晶核，这些晶核不断长大，聚集成颗粒，随着气流进入低温区，最终在收集室内得到纳米粉体。

1纳米微粒的蓝移和红移现象：A 蓝移（1）由于纳米粒子的量子尺寸效应导致纳米微粒的光谱峰值向短波方向移动的现象例如：纳米SiC颗粒和大块固体的峰值红外吸收频率分别是814 cm-1和794 cm-1。

蓝移了20 cm-1。

纳米Si3N4颗粒和大块固体的峰值红外吸收频率分别是949 cm-1和935 cm-1，蓝移了14 cm-1。

（2）纳米微粒吸收带“蓝移”的解释：量子尺寸效应由于颗粒尺寸下降能隙变宽，这就导致光吸收带移向短波方向。

Ball等对这种蓝移现象给出了普适性的解释：已被电子占据分子轨道能级与未被占据分子轨道能级之间的宽度(能隙)随颗粒直径减小而增大，这是产生蓝移的根本原因，这种解释对半导体和绝缘体都适用。

纳米材料的结构特征一、概论纳米材料是新型结构材料的一种，主要是指材料的基本结构单元至少有一维处于纳米尺度范围(一般在11100 nm)，并由此具有某些新特性的材料。

纳米材料相对于其他材料而言有五大物理效应即：体积效应、表面效应、量子尺寸效应、量子隧道效应和介电限域效应，这五大效应成就了纳米材料的诸多优势，这里就不一一介绍了。

纳米材料相对于其他材料的优势正是因为其结构的特点，下面讲述纳米材料的结构特征。

二、自然界中存在的纳米材料早在宇宙诞生之初，纳米材料和纳米技术就已经存在了，比如，那些溶洞中的石笋就是一纳米一纳米的生长起来的，所以才千奇百怪；贝壳和牙齿也是一纳米一纳米的生长的，所以才那样坚硬；植物和头发是一纳米一纳米生长的，所以才那样柔韧；荷叶上有用纳米技术生长出来的绒毛，所以才能不沾水，就连人类的身体，也是一纳米一纳米生长起来的，所以才那样复杂。

在地球的漫长演化过程中，自然界的生物，从亭亭玉立的荷花、丑陋的蜘蛛，到诡异的海星，从飞舞的蜜蜂、水面的水黾，到海中的贝壳，从绚丽的蝴蝶、巴掌大的壁虎，到显微镜才能看得到细菌…应该说，它们个个都是身怀多项纳米技术的高手。

它们通过精湛的纳米技艺，或赖以糊口，或赖以御敌，一代一代，在大自然中地顽强存活着，不仅给人们留下了深刻的印象，而且给现代的纳米科技工作者带来了无数灵感和启示。

三、纳米材料的概论1、纳米材料：纳米材料是指三维空间尺度上至少有一维处于纳米量级或由它们作为基本单元构成的材料。

2、纳米科技：纳米科技(纳米科学技术)是指在纳米尺度上研究物质的特性和相互作用以及利用这种特性开发新产品的一门科学技术。

3、纳米结构单元：构成纳米材料的结构单元包括限定的团簇或人造原子团簇、纳米微粒、纳米管、纳米棒、纳米丝、同轴纳米电缆、纳米单层膜及多层膜等。

（1）原子团簇指几个至几百个原子的聚集体，如Fen，CunSm，CnHm（n和m都是整数）和碳簇（C60，C70和富勒烯等）等。

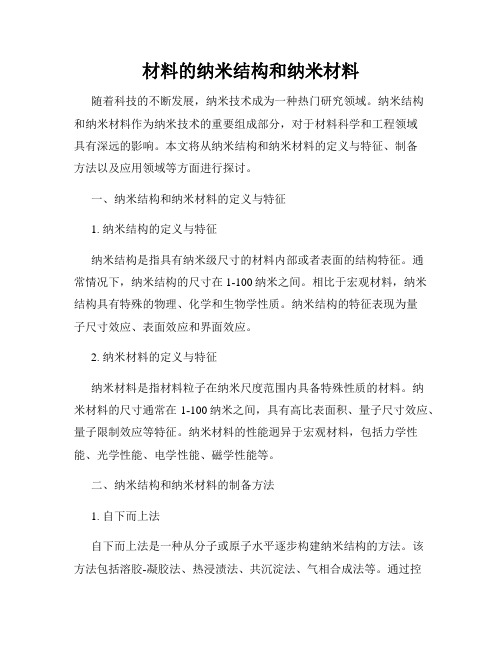

材料的纳米结构和纳米材料随着科技的不断发展，纳米技术成为一种热门研究领域。

纳米结构和纳米材料作为纳米技术的重要组成部分，对于材料科学和工程领域具有深远的影响。

本文将从纳米结构和纳米材料的定义与特征、制备方法以及应用领域等方面进行探讨。

一、纳米结构和纳米材料的定义与特征1. 纳米结构的定义与特征纳米结构是指具有纳米级尺寸的材料内部或者表面的结构特征。

通常情况下，纳米结构的尺寸在1-100纳米之间。

相比于宏观材料，纳米结构具有特殊的物理、化学和生物学性质。

纳米结构的特征表现为量子尺寸效应、表面效应和界面效应。

2. 纳米材料的定义与特征纳米材料是指材料粒子在纳米尺度范围内具备特殊性质的材料。

纳米材料的尺寸通常在1-100纳米之间，具有高比表面积、量子尺寸效应、量子限制效应等特征。

纳米材料的性能迥异于宏观材料，包括力学性能、光学性能、电学性能、磁学性能等。

二、纳米结构和纳米材料的制备方法1. 自下而上法自下而上法是一种从分子或原子水平逐步构建纳米结构的方法。

该方法包括溶胶-凝胶法、热浸渍法、共沉淀法、气相合成法等。

通过控制反应条件、物质浓度、温度等参数，使原子、分子或者纳米颗粒逐步聚合形成所需的纳米结构。

2. 自上而下法自上而下法是通过对宏观材料进行加工、成型和改性，逐步制备出纳米尺度的结构和材料。

该方法包括机械法、光刻法、微影法、化学气相沉积等。

通过利用材料的特性和加工工艺的优势，对宏观材料进行精细控制和加工，使其产生纳米级别的结构和性能。

三、纳米结构和纳米材料的应用领域1. 能源领域纳米结构和纳米材料在能源领域具有广泛的应用。

例如，纳米材料在太阳能电池、燃料电池和储能材料中具有重要作用。

通过控制纳米结构，可以增强材料的光吸收能力、电子传输速率和储能性能，提高能源转换效率。

2. 生物医学领域纳米结构和纳米材料在生物医学领域被广泛应用于药物传递、生物成像和生物检测等方面。

例如，纳米颗粒可以作为药物载体，实现靶向治疗和控释释放。

纳米材料与传统材料的区别与优势引言：随着科学技术的迅速发展，纳米材料作为近年来备受关注的领域，其在各个行业中的广泛应用引起了广泛的关注。

纳米材料相较于传统材料具有独特的物理特性和结构特征，为材料科学领域带来了新的突破和发展。

在本文中，我们将深入探讨纳米材料和传统材料之间的区别与优势。

一、纳米材料的定义与特点纳米材料是一种具有结构在纳米尺寸（1-100纳米）范围内的材料，其主要特点为尺寸效应、表面效应和界面效应的显著增强。

纳米材料的尺寸效应导致其具有独特的力学、电学、热学和光学等物理性质，而其巨大的比表面积则使得纳米材料在催化、能量存储和传感器等领域具有重要应用前景。

二、纳米材料与传统材料的区别1. 尺寸差异：纳米材料的尺寸通常在纳米级别，远小于传统材料的尺寸。

传统材料一般具有宏观尺寸，其物理特性相对单一。

而纳米材料的尺寸在纳米级别上会产生与传统材料截然不同的性质和特征。

2. 物理特性：纳米材料具有与传统材料不同的物理特性。

由于纳米尺寸效应的存在，纳米材料的表面积相对较大，故导致了纳米材料的电子、热传导、光电性质等物理特性的改变。

与此同时，纳米材料的力学性能和热学性能也有所不同。

3. 化学特性：纳米材料的化学特性与传统材料也存在差异。

纳米材料的比表面积相对较大，这使得它们在化学反应中的反应活性较高。

纳米材料的化学活性通常表现为较强的催化性能、吸附性能和阻燃性能等。

三、纳米材料的优势1. 增强的力学性能：纳米材料具有较高的强度和韧性，这主要归因于尺寸效应的存在。

纳米材料的晶粒尺寸较小，界面密度较高，因此可有效阻碍位错的移动，从而提高了其力学性能。

2. 特殊的光学性能：由于纳米材料的尺寸效应，使得其能够发生表面等离子共振，导致其吸收和发射光谱发生窄化和蓝移等现象。

这使得纳米材料在光电器件、生物传感器和信息存储等领域具有巨大的优势和潜力。

3. 高效的催化性能：纳米材料的巨大比表面积使得其在催化反应中具有较高的催化活性。

纳米材料应用的原理1. 什么是纳米材料纳米材料是指具有一定尺寸范围（通常小于100纳米）的材料，其特殊的物理和化学性质使其在许多领域具有广泛的应用潜力。

纳米材料可以是金属、陶瓷、聚合物等各种材料的纳米尺寸形态。

由于其尺寸小、比表面积大，纳米材料表现出与常规材料不同的性质和行为。

2. 纳米材料应用的原理纳米材料应用的原理主要基于以下几个方面：2.1 尺寸效应纳米材料由于其尺寸的限制，会呈现出尺寸效应。

尺寸效应指的是物质的性质随着其尺寸的变化而变化。

纳米材料的尺寸远小于大部分物质的自由运动距离，导致其具有更高的比表面积和更多的表面活性位点，从而表现出优异的性能。

2.2 量子效应纳米材料在尺寸减小到纳米级别时，会出现量子效应。

量子效应是指具有微观粒子特性的宏观材料行为。

比如，纳米材料的电子和能带结构受限于其尺寸，导致其光学、电学、磁学等性质与常规材料不同。

2.3 界面效应由于纳米材料的尺寸很小，纳米材料与周围环境的界面积相对较大。

纳米材料与基体材料或其他纳米材料之间的界面相互作用在纳米材料的性能中起着重要作用。

界面效应可以改变纳米材料的力学性能、导电性能、光学性能等。

2.4 表面改性纳米材料表面的原子结构与体相结构相比具有较大的变动。

通过合适的表面改性技术，可以在纳米材料的表面引入各种官能团，从而赋予其特殊的物理和化学性质。

表面改性可以增强纳米材料的稳定性、降低其毒性、增加其界面亲和性等。

3. 纳米材料应用领域纳米材料的原理使其在众多领域具有广泛的应用，主要包括以下几个方面：3.1 电子与能源纳米材料在电子器件中的应用是最为重要和广泛的。

由于纳米材料具有较大的比表面积和优异的导电性能，可以用于制备高性能的场效应晶体管、太阳能电池、纳米传感器等。

3.2 材料科学与工程纳米材料在材料科学与工程领域有重要的应用价值。

纳米材料的尺寸效应和界面效应使其在材料强化、复合材料、涂层、催化剂等方面具有巨大潜力。

3.3 生物医学纳米材料在生物医学领域的应用具有巨大的潜力。

标题：纳米材料熔点降低的原因及其应用前景引言：纳米材料是一种具有独特性质和应用前景的材料，其中之一就是在相同化学成分下，纳米材料的熔点较传统材料更低。

本文将深入探讨纳米材料熔点降低的原因，并探讨其在各个领域的应用前景。

通过深入了解纳米材料的熔点降低机制，我们可以更好地应用和利用这些材料。

一、尺寸效应对纳米材料熔点的影响尺寸效应是纳米材料独特的特性之一，它指的是材料以纳米尺寸存在时，其性质与传统材料有明显差别的现象。

对于纳米材料来说，其体积与表面积之比相较于传统材料更高，导致尺寸效应的显现。

纳米材料的熔点降低主要是由于尺寸效应造成的。

二、表面与界面效应对纳米材料熔点的影响在纳米尺寸下，由于表面积增加，表面与界面效应的影响逐渐凸显。

表面与界面效应是指纳米材料表面和晶界对材料性质的影响。

对于纳米材料来说，更多的原子或分子处于表面位置，与体内的原子或分子相比，表面原子或分子更容易受到外界环境的影响，热振动更强烈。

这导致在纳米材料的熔融过程中，表面和界面处的原子或分子首先出现熔化现象，从而导致整个纳米材料的熔点降低。

三、其他因素对纳米材料熔点的影响除了尺寸效应和表面界面效应外，其他因素也可以引起纳米材料熔点的降低。

例如，合金化、杂质掺杂、表面涂层等。

这些因素都会改变纳米材料的原子结构和化学成分，从而影响材料的熔点。

四、纳米材料熔点降低的应用前景由于纳米材料熔点的降低特性，使其在各个领域具有广泛的应用前景。

在纳米催化剂领域，纳米材料熔点降低可以提高其催化性能，加速反应速率。

在纳米电子器件中，纳米材料的低熔点可以提高其可塑性和可溶性，使其更易于加工和制备。

此外，在纳米医学领域，纳米材料的熔点降低可以用于药物传递和细胞治疗等应用。

结论：通过对纳米材料熔点降低的原因及其应用前景的探讨，我们可以发现纳米材料的熔点降低主要是由尺寸效应、表面与界面效应以及其他因素引起的。

这一特性为纳米材料在各个领域的应用提供了广阔的前景。

1.量子尺寸效应：当粒子尺寸下降到某一值时，金属费米能级附近的电子能级由准连续变为离散能级的现象;纳米半导体颗粒存在不连续的最高被占据分子轨道（HOMO）和最低未被占据分子轨道能级(LUMO)，能隙变宽的现象，均称为量子尺寸效应。

2.小尺寸效应：当超细颗粒的尺寸与光波波长、德布罗意波长、以及超导态的相干长度或透射深度等物理特征尺寸相当或更小时，晶体周期性的边界条件将被破坏;非晶态纳米颗粒的颗粒表面层附近原子密度减小，导致声、光、电、磁、热、力学等特性呈现新的小尺寸效应。

{纳米相材料存在大量的晶界，使得电子散射非常强。

晶界原子排列越混乱，晶界厚度越大，对电子散射能力就越强。

界面这种高能垒导致纳米相材料的电阻升高。

一般对电子的散射可以分为颗粒（晶内）散射贡献和界面（晶界）散射贡献两个部分。

当颗粒尺寸与电子的平均自由程相当时，界面对电子的散射有明显的作用。

而当颗粒尺寸大于电子平均自由程时，晶内散射贡献逐渐占优势。

尺寸越大，电阻和电阻温度系数越接近常规粗晶材料，这是因为后者主要是以晶内散射为主。

当颗粒尺寸小于电子平均自由程时，界面散偏离粗晶情况，甚至出现反常现象。

例如，电阻粒子直径d温度系数变负值就可以用占主导地位的界面电子电子平均自由散射加以解释。

射起主导作用，这时电阻与温度的关系以及电阻温度系数的变化都明显地}3.表界面效应：纳米微粒尺寸小，表面能高，位于表面的原子占相当大的比例。

由于表面原子数增多，原子配位不足及高的表面能，使这些表面原子具有高的化学活性，催化活性，吸附活性。

表面效应是指纳米粒子表(界)面原子数与总原子数之比随粒径的变小而急剧增大后引起的性质上的变化。

4.宏观量子隧道效应：微观粒子具有贯穿势垒的能力称为隧道效应。

近年来，人们发现一些宏观量，例如微颗粒的磁化强度、量子相干器件中的磁通量等亦具有隧道效应，它们可以穿越宏观势垒而产生变化，故称为宏观量子隧道效应。

电子既具有粒子性又具有波动性，因此存在隧道效应。

纳米材料四大效应及相关解释四大效应基本释义及内容：量子尺寸效应:是指当粒子尺寸下降到某一数值时,费米能级附近的电子能级由准连续变为离散能级或者能隙变宽的现象。

当能级的变化程度大于热能、光能、电磁能的变化时,导致了纳米微粒磁、光、声、热、电及超导特性与常规材料有显著的不同。

小尺寸效应：当颗粒的尺寸与光波波长、德布罗意波长以及超导态的相干长度或透射深度等物理特征尺寸相当或更小时,晶体周期性的边界条件将被破坏,非晶态纳米粒子的颗粒表面层附近的原子密度减少，导致声、光、电、磁、热、力学等特性呈现新的物理性质的变化称为小尺寸效应。

对超微颗粒而言，尺寸变小，同时其比表面积亦显著增加,从而产生如下一系列新奇的性质.表面效应：球形颗粒的表面积与直径的平方成正比，其体积与直径的立方成正比，故其比表面积（表面积/体积）与直径成反比.随着颗粒直径的变小，比表面积将会显著地增加,颗粒表面原子数相对增多，从而使这些表面原子具有很高的活性且极不稳定，致使颗粒表现出不一样的特性，这就是表面效应。

宏观量子隧道效应：当微观粒子的总能量小于势垒高度时，该粒子仍能穿越这一势垒.近年来,人们发现一些宏观量，例如微颗粒的磁化强度，量子相干器件中的磁通量等亦有隧道效应，称为宏观的量子隧道效应。

四大效应相关解释及应用:表面效应球形颗粒的表面积与直径的平方成正比，其体积与直径的立方成正比,故其比表面积(表面积/体积)与直径成反比。

随着颗粒直径的变小比表面积将会显著地增加.例如粒径为10nm时,比表面积为90m2/g；粒径为5nm时,比表面积为180m2/g；粒径下降到2nm时，比表面积猛增到450m2/g.粒子直径减小到纳米级，不仅引起表面原子数的迅速增加，而且纳米粒子的表面积、表面能都会迅速增加。

这主要是因为处于表面的原子数较多，表面原子的晶场环境和结合能与内部原子不同所引起的.表面原子周围缺少相邻的原子，有许多悬空键，具有不饱和性质，易与其它原子相结合而稳定下来，故具有很大的化学活性，晶体微粒化伴有这种活性表面原子的增多，其表面能大大增加。
