C20泵送混凝土配合比(SY )

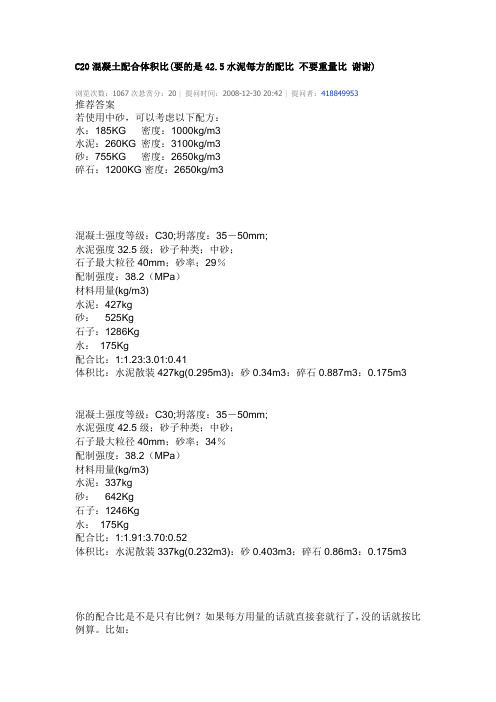

C20混凝土配合体积比(要的是42.5水泥每方的配比不要重量比谢谢)浏览次数：1067次悬赏分：20 |提问时间：2008-12-30 20:42 |提问者：418849953推荐答案若使用中砂，可以考虑以下配方：水：185KG 密度：1000kg/m3水泥：260KG 密度：3100kg/m3砂：755KG 密度：2650kg/m3碎石：1200KG密度：2650kg/m3混凝土强度等级：C30;坍落度：35－50mm;水泥强度32.5级；砂子种类；中砂；石子最大粒径40mm；砂率；29％配制强度：38.2（MPa）材料用量(kg/m3)水泥：427kg砂：525Kg石子：1286Kg水：175Kg配合比：1:1.23:3.01:0.41体积比：水泥散装427kg(0.295m3)：砂0.34m3：碎石0.887m3：0.175m3混凝土强度等级：C30;坍落度：35－50mm;水泥强度42.5级；砂子种类；中砂；石子最大粒径40mm；砂率；34％配制强度：38.2（MPa）材料用量(kg/m3)水泥：337kg砂：642Kg石子：1246Kg水：175Kg配合比：1:1.91:3.70:0.52体积比：水泥散装337kg(0.232m3)：砂0.403m3：碎石0.86m3：0.175m3你的配合比是不是只有比例？如果每方用量的话就直接套就行了，没的话就按比例算。

比如：水泥：水：砂：石=1：0.6：1.8：2.48C15的水泥密度约为2350kg/m3,那么水泥：400KG,水：240KG，砂：718KG,石：992KG。

C20喷射混凝土(湿喷)配合比设计计算单设计要求：配置强度：feu，0=20+1.645x5=28.2Mpa坍落度要求：80T30min；石子最大粒径10mm材料：①水泥P.O42.5②砂河砂③碎石5〜10mm④速凝剂AJ型⑤水饮用水计算单：由于加入速凝剂混凝土强度损失一般为30%左右水灰比：WC=(42.5 x 1.13x 0.46x 0.7X28.2+0.46x 0. 07x 42.5x 1.13x 0.7)=0.52 取0.50每方水用量：220Kg每方水泥用量：220-0.50=440Kg每方磴容重：2350Kg4n3；砂率取48%每方砂用量：(2350-220-440)x 0.48=811 Kg每方石用量：2350-220-440-811 =879Kg每方速凝剂用量：440x 0.03=13.2Kg则理论配合比为：水泥：砂：石：水：速凝剂440 : 811 : 879 : 220 : 13.2在基准配合比的基础上调整水灰比，确定另两个配合比:水灰比增加0.05时，W/C=0.55每方水用量：220Kg每方水泥用量：220-0.55=400Kg每方磴容重：2350Kg4n3；砂率取49%每方砂用量：((2350-220-400)x 0.49=848Kg每方石用量：2350-220-400-848=882Kg每方速凝剂用量：400x0.03=12 Kg则理论配合比为：水泥：砂：石：水：速凝剂400 : 848 : 882 : 220 : 12 水灰比减少0.05 时，W/C=0.45 每方水用量：220Kg每方水泥用量：220-0.45=489Kg每方磴容重：2350Kg4n3；砂率取47%每方砂用量：(2350-220-489)x 0.47=771 Kg每方石用量：2350-220-489-771 =870Kg每方速凝剂用量：489x0.03=14.67 Kg则理论配合比为：水泥：砂：石：水：速凝剂489 : 771 : 870 : 220 : 14.67C20喷射混凝土(潮喷)配合比设计计算单设计要求：配置强度：feu，0=20+1.645x5=28.2Mpa石子最大粒径10mm材料：①水泥P ・ 042.5②砂河砂③碎石5~10min④外加剂速凝剂⑤水饮用水计算单：由于加入速凝剂混凝土强度损失一般为30%左右水灰比：WC=(42.5 x 1.13x 0.46x 0・7只28・2+0.46>< 0. 07x 42.5x 1.13x 0.7)=0.52 水灰比取W/C=0.50每方水用量：210Kg每方水泥用量：210-0.50=420Kg每方磴容重：2350Kg4n3；砂率取49%每方砂用量：(2350-210-420)x 0.49=843Kg每方石用量：2350-210-420-843=877Kg每方速凝剂用量：420x0.04=16.8 Kg则理论配合比为：水泥：砂：石：水：速凝剂420 : 843 : 877 : 210 : 17在基准配合比的基础上调整水灰比，确定另两个配合比:水灰比增加0.05时，W/C=0.55每方水用量：210Kg每方水泥用量：210-0.55=382Kg每方斤仝容2350Kg4n3；砂率取50%重：每方砂用量：((2350-210-382)x 0.50=879Kg每方石用量：2350-210-382-879=879Kg每方速凝剂用量：382x0.04=15.3 Kg则理论配合比为：水泥：砂：石：水：速凝剂382 : 879 : 879 : 210 : 15 水灰比减少0.05 时，W/C=0.45 每方水用量：210Kg每方水泥用量：210m0・45=467Kg每方雄容重：2350Kg4n3；砂率取48%每方砂用量：(2350-210-467)x 0.48=803Kg每方石用量：2350-210-467-803=870Kg每方速凝剂用量：467x0.04=18.7 Kg则理论配合比为：水泥：砂：石：水：速凝剂467 : 803 : 870 : 210 : 19C20喷射混凝土 (潮喷)配合比设计计算单设计要求：配置强度：feu，0=20+1.645x5=28.2Mpa石子最大粒径10mm材料：①水泥P ・ 0425②砂河砂③碎石5^10mm④外加剂速凝剂⑤水饮用水计算单：由于加入速凝剂混凝土强度损失一般为30%左右水灰比：WC=(42.5 x 1.13x 0.46x 0.7H28.2+0・46x 0. 07x 42.5x 1.13x 0.7)=0.52 水灰比取W/C=0.49每方水用量：210Kg每方水泥用量：210-0.49=429Kg每方雄容重：2350Kg4n3；砂率取48%每方砂用量：(2350-210-429)x 0.48=821 Kg每方石用量：2350-210-429-821 =890Kg每方速凝剂用量：429x 0.04=17.16 Kg则理论配合比为：水泥：砂：石：水：速凝剂429 : 821 : 890 : 210 : 17.16C20喷射混凝土 (湿喷)配合比设计计算单设计要求：配置强度：feu，0=20+1.645x5=28.2Mpa坍落度要求：80T30mm；石子最大粒径10mm材料：①水泥P.O42.5②砂河砂③碎石5~10mm④速凝剂⑤水饮用水计算单：由于加入速凝剂混凝土强度损失一般为30%左右水灰比：WC=(42.5 x 1.13x 0.46x 0.7X28.2+0.46x 0. 07x 42.5x 1.13x 0.7)=0.52 取0.49每方水用量：220Kg每方水泥用量：220-0.49=449Kg每方磴容重：2350Kg4n3；砂率取47%每方砂用量：(2350-220-449)x 0.47=790Kg每方石用量：2350-220-449-790=891 Kg每方速凝剂用量：449x0.03=13.47Kg则理论配合比为：水泥：砂：石：水：速凝剂449 : 790 : 891 : 220 : 13.47。

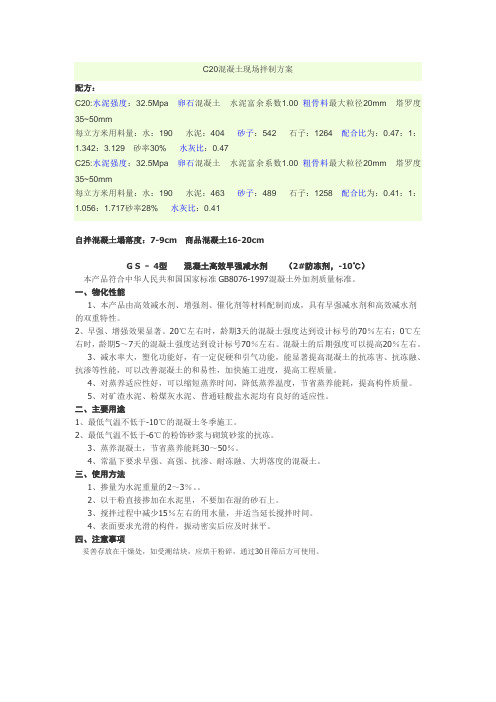

C20混凝土现场拌制方案配方：C20:水泥强度：32.5Mpa 卵石混凝土水泥富余系数1.00 粗骨料最大粒径20mm 塔罗度35~50mm每立方米用料量：水：190 水泥：404 砂子：542 石子：1264 配合比为：0.47：1：1.342：3.129 砂率30% 水灰比：0.47C25:水泥强度：32.5Mpa 卵石混凝土水泥富余系数1.00 粗骨料最大粒径20mm 塔罗度35~50mm每立方米用料量：水：190 水泥：463 砂子：489 石子：1258 配合比为：0.41：1：1.056：1.717砂率28% 水灰比：0.41自拌混凝土塌落度：7-9cm 商品混凝土16-20cmG S – 4型混凝土高效早强减水剂（2#防冻剂，-10℃）本产品符合中华人民共和国国家标准GB8076-1997混凝土外加剂质量标准。

一、物化性能1、本产品由高效减水剂、增强剂、催化剂等材料配制而成，具有早强减水剂和高效减水剂的双重特性。

2、早强、增强效果显著。

20℃左右时，龄期3天的混凝土强度达到设计标号的70％左右；0℃左右时，龄期5～7天的混凝土强度达到设计标号70％左右。

混凝土的后期强度可以提高20％左右。

3、减水率大，塑化功能好，有一定促硬和引气功能，能显著提高混凝土的抗冻害、抗冻融、抗渗等性能，可以改善混凝土的和易性，加快施工进度，提高工程质量。

4、对蒸养适应性好，可以缩短蒸养时间，降低蒸养温度，节省蒸养能耗，提高构件质量。

5、对矿渣水泥、粉煤灰水泥、普通硅酸盐水泥均有良好的适应性。

二、主要用途1、最低气温不低于-10℃的混凝土冬季施工。

2、最低气温不低于-6℃的粉饰砂浆与砌筑砂浆的抗冻。

3、蒸养混凝土，节省蒸养能耗30～50％。

4、常温下要求早强、高强、抗渗、耐冻融、大坍落度的混凝土。

三、使用方法1、掺量为水泥重量的2～3％。

2、以干粉直接掺加在水泥里，不要加在湿的砂石上。

3、搅拌过程中减少15％左右的用水量，并适当延长搅拌时间。

工程试验检测有限公司 工区项目部工地试验室C20普通混凝土配合比设计报告编号：A5-B-HNT-一、设计依据：《公路桥涵施工技术规范》 JTG/T F50-2011 《普通混凝土配合比设计规程》 JGJ 55-2011 《通用硅酸盐水泥》 GB 175-2007 《混凝土用水标准》 JGJ 63-2006 二、原材料：1. 水泥： 普通硅酸盐水泥（P.O ）42.5 建材有限公司 2. 碎石： 4.75-9.5mm 、9.5-19mm 、19-31.5mm 砂石料场 掺配比例 4.75-9.5mm ：9.5-19mm ：19-31.5mm=10%：60%：30%3. 砂：机制砂 中砂 砂石料场 4．水：普通饮用水 三、混凝土配制强度的确定：1. f cu,0≥f cu,k +1.645σ=20+1.645×4=26.6 MPa取水泥强度的富余系数r c =1.0 f ce =r c f ce ，g =1.0×42.5=42.5 MPa 2. 混凝土水胶比：W/B=a a f b=0.53×42.5=0.72f cu,0+ a a a b f b26.6＋0.53×0.20×42.5为保证强度，水灰比降低0.11，水灰比取值0.61 3. 用水量的确定：设计该配合比坍落度为135-160mm根据碎石最大粒径为31.5mm ，查表每立方砼用水量取207 kg/m 3 4. 胶凝材料用量：m b0=m wo=207=339 kg/m 3 W/B0.61跟据《普通混凝土配合比设计规程》(JGJ55-2011)最小水泥用量不低于280 kg/m 3，该配合比水泥用量满足要求。

5. 砂率确定：查表（根据碎石最大粒径为31.5mm 选择砂率），确定砂率为43.5%。

6. 粗、细骨料用量：假设C20普通砼配合比表观密度为2410kg/m 3； 按公式计算：m c0+m g0+m s0+m w0+m a0=2410 kg/m 3βs =m s0×100% =43.5%m g0+ m s0m s0=811 kg/m 3 m g0=1053 kg/m 3m c0：m g0：m s0：m wo ：m a0=339：1053：811：207 =1：3.11：2.39：0.61(碎石掺配比例 4.75-9.5mm ：9.5-19mm ：19-31.5mm=10%：60%：30%) 每盘试拌30Lm c0=10.17 kg m g0=31.59 kg m s0=24.33 kg m wo =6.21 kg1# C20普通混凝土配合比设计一、 1#配合比按基准配合比水胶比增加0.05，砂率增加1%，水不变进行配合比设计 W/B=0.66 βs =44.5 % m wo =210 kg/m 3 二、 胶凝材料（水泥）用量：m b0=m wo= 207=314 kg/m 3W/B0.66三、 粗、细骨料用量确定：假设普通C20砼配合比表观密度为2410kg/m 3； 按公式计算：m c0+m g0+m s0+m w0+m a0=2410 kg/m 3βs =m s0×100% =44.5%m g0+ m s0m s0=841 kg/m 3 m g0=1048 kg/m 3m c0：m g0：m s0：m wo ：m a0=314 ：1048：841：207 =1：3.34：2.67：0.66(碎石掺配比例 4.75-9.5mm ：9.5-19mm ：19-31.5mm=10%：60%：30%) 每盘试拌30Lm c0=9.42 kg m g0=31.44 kg m s0=25.23 kg m wo =6.21 kg3#C20普通混凝土配合比设计一、 3#配合比按基准配合比水胶比递减0.05，砂率递减1%，水不变进行配合比设计：W/B=0.56 βs =42.5% m wo =207 kg/m 3 二、 胶凝材料（水泥）用量：m b0=m wo = 207 =370kg/m 3W/B 0.56三、 粗、细骨料确定：假设普通C20砼配合比表观密度为2410kg/m 3； 按公式计算：m c0+m g0+m s0+m w0+m a0=2410 kg/m 3βs =m s0×100%=42.5%m g0+ m s0m s0=779 kg/m 3 m g0=1054 kg/m 3m c0：m g0：m s0：m w0：m a0=370：1054：779：207 =1：2.84：2.11：0.56(碎石掺配比例 4.75-9.5mm ：9.5-19mm ：19-31.5mm=10%：60%：30%) 每盘试拌30Lm c0=11.10 kg m g0=31.62 kg m s0=23.37 kg m wo =6.21 kg。

C20喷射混凝土配合比设计计算书一、设计依据1、《普通混凝土配合比设计规程》（JGJ55-2000）2、《公路桥涵施工技术规范》（JTJ041-2000）3、《公路工程水泥及水泥混凝土试验规程》（JTGE30-2005）4、《公路工程集料试验规程》（JTGE42-2005）二、设计要求：混凝土设计强度20Mpa, 采用坍落度50mm—80mm。

三、设计条件：工程名称：使用部位：隧道混凝土设计强度：C20使用原材料：1、水泥：P.O 42.5(灰剑水泥)2、砂：河砂，中砂（石灰窑砂场）3、石子：碎石（大石庙碎石厂）5-10mm 碎石4、水：可饮用水。

5、速凝剂：北京方兴JF-11速凝剂掺量：4%四、配合比设计计算步骤：Ⅰ.基准配合比1.确定试配强度为了在现场条件下使配制的混凝土的强度保证率达到95%，查表得混凝土保证率系数t=1.645；因为无统计资料，根据GB50204-2002标准《混凝土结构施工及验收规范》的规定，混凝土强度标准差取,б=5.0Mpa；C20混凝土配制强度为:f c u ,o =f c u , k+ 1.645 б=20+1.645×5.0=28.2Mpa2.计算水灰比：混凝土配制的粗集料为碎石，根据JGJ55-2000标准第5.0.4条第2条规定，取αa=0.46, αb=0.07，水泥的实际强度为42.5Mpa。

α a ×f c e0.46×42.5W/C= ------------------------------------= -----------------------------------=0.66f c u , o +αa×αb×f c e28.2+0.46×0.07×42.5根据图纸设计要求最大水灰比0.60，经试拌，选定水灰比为0.40。

3.选用单位用水量：根据JGJ55-2000标准第4.0.1条选取用水量为176kg/m3。

常规C10、C15、C20、C25、C30混凝土配合比（大全五篇）第一篇：常规C10、C15、C20、C25、C30混凝土配合比常规C10、C15、C20、C25、C30混凝土配合比是多少?C15：水泥强度：32.5Mpa 卵石混凝土水泥富余系数1.00 粗骨料最大粒径20mm 塔罗度35~50mm每立方米用料量：水：180水泥：310砂子：645石子：1225 配合比为：0.58：1：2.081：3.952 砂率34.5%水灰比：0.58 C20:水泥强度：32.5Mpa 卵石混凝土水泥富余系数1.00 粗骨料最大粒径20mm 塔罗度35~50mm每立方米用料量：水：190水泥：404砂子：542石子：1264 配合比为：0.47：1：1.342：3.129 砂率30%水灰比：0.47 C25:水泥强度：32.5Mpa 卵石混凝土水泥富余系数1.00 粗骨料最大粒径20mm 塔罗度35~50mm每立方米用料量：水：190水泥：463砂子：489石子：1258 配合比为：0.41：1：1.056：1.717砂率28%水灰比：0.41 C30:水泥强度：32.5Mpa 卵石混凝土水泥富余系数1.00 粗骨料最大粒径20mm 塔罗度35~50mm每立方米用料量：水：190水泥：500砂子：479石子：1231 配合比为：0.38：1：0.958:2.462 砂率28%水灰比:0.38石子重量2200KG/m3一、普通住宅建筑混凝土用量和用钢量：1、多层砌体住宅：钢筋：30KG/m2 砼：0.3～0.33m3/m22、多层框架：钢筋：38～42KG/m2 砼：0.33～0.35m3/m23、小高层11～12层：钢筋：50～52KG/m2砼：0.35m3/m24、高层17～18层：钢筋：54～60KG/m2 砼：0.36m3/m25、高层30层H=94米：钢筋：65～75KG/m2 砼：0.42～0.47m3/m26、高层酒店式公寓28层H=90米：钢筋：65～70KG/m2 砼：0.38～0.42m3/m27、别墅：混凝土用量和用钢量介于多层砌体住宅和高层11～12层之间；以上数据按抗震7度区规则结构设计二、普通多层住宅楼施工预算经济指标1、室外门窗（不包括单元门、防盗门）面积占建筑面积0.20～0.242、模版面积占建筑面积2.2左右3、室外抹灰面积占建筑面积0.4左右4、室内抹灰面积占建筑面积3.8三、施工功效1、一个抹灰工一天抹灰在35平米2、一个砖工一天砌红砖1000～1800块3、一个砖工一天砌空心砖800～1000块4、瓷砖15平米5、刮大白第一遍300平米/天，第二遍180平米/天，第三遍压光90平米/天四、基础数据1、混凝土重量2500KG/m32、钢筋每延米重量0.00617×d×d3、干砂子重量1500KG/m3，湿砂重量1700KG/m34、石子重量2200KG/m35、一立方米红砖525块左右（分墙厚）6、一立方米空心砖175块左右7、筛一方干净砂需1.3方普通砂第二篇：常规C10、C15、C20、C25、C30混凝土配合比常规C10、C15、C20、C25、C30混凝土配合比混凝土配合比是指混凝土中各组成材料之间的比例关系。
