反射式光纤传感器原理

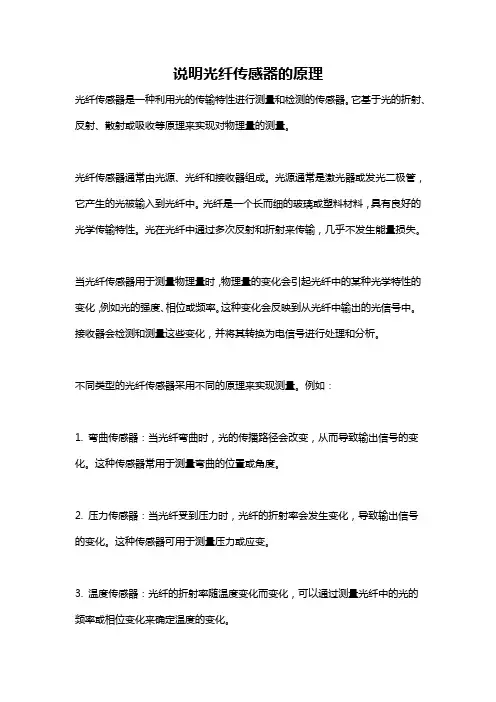

说明光纤传感器的原理
光纤传感器是一种利用光的传输特性进行测量和检测的传感器。

它基于光的折射、反射、散射或吸收等原理来实现对物理量的测量。

光纤传感器通常由光源、光纤和接收器组成。

光源通常是激光器或发光二极管，它产生的光被输入到光纤中。

光纤是一个长而细的玻璃或塑料材料，具有良好的光学传输特性。

光在光纤中通过多次反射和折射来传输，几乎不发生能量损失。

当光纤传感器用于测量物理量时，物理量的变化会引起光纤中的某种光学特性的变化，例如光的强度、相位或频率。

这种变化会反映到从光纤中输出的光信号中。

接收器会检测和测量这些变化，并将其转换为电信号进行处理和分析。

不同类型的光纤传感器采用不同的原理来实现测量。

例如：
1. 弯曲传感器：当光纤弯曲时，光的传播路径会改变，从而导致输出信号的变化。

这种传感器常用于测量弯曲的位置或角度。

2. 压力传感器：当光纤受到压力时，光纤的折射率会发生变化，导致输出信号的变化。

这种传感器可用于测量压力或应变。

3. 温度传感器：光纤的折射率随温度变化而变化，可以通过测量光纤中的光的频率或相位变化来确定温度的变化。

4. 气体传感器：某些特定的光纤材料对特定气体具有选择性吸收或散射光线的能力。

通过测量被吸收或散射的光的强度变化，可以检测和测量气体的浓度。

总之，光纤传感器利用光纤的光学特性和物理量之间的相互作用，实现对各种物理量的测量和检测。

这种技术在许多领域中得到广泛应用，包括工业、医疗、环境监测和通信等。

光纤传感原理光纤传感技术是近年来发展迅速的一种新型传感技术。

它在很多领域中都获得成功应用，如湿度、温度、压力、加速度、形变、电场、气体、生物体、化学物质等诸多领域。

其优点是信号传输距离远，抗干扰性好，安全、稳定、快速、灵敏度高，使用寿命长等优点，大幅改善了传统传感器的缺点。

具有广泛的应用前景。

光纤传感的原理基于光学传输信号的特性，即光的折射、反射、散射和吸收等。

光根据波长和传播方式来划分为不同的类型，如红外线、太阳光、荧光、激光、等。

而物质的性质往往与其分子的结构有关，等等，可能对光的传输产生影响。

基于这一特性，光纤传感技术将物质测量转换为光的特性变化，从而达到测量和检测的目的。

光纤可以用作传感器的传输媒介和传感元件，即光纤传感回路。

一般的光纤回路通常由光源、光纤、探头和光电检测器等组成。

光纤传感器的基本原理是通过光的传输特性的变化来检测被测量的物理量。

这些特性的变化通常导致光的衰减、位移或相位变化。

在传感元件和探测元件之间，使用特殊的介质进行测量或获得材料特性。

应用于光纤传感器的探头主要包括两种类型：即应变单元和光学吸收或散射介质。

应变单元的作用是测量对光纤造成的应变。

光学吸收或散射介质则是通过吸收或散射光，来检测物理量。

光纤传感器广泛应用于各个领域中。

在工业上，它被用于测量高温和高压的参数，以及测量某些气体和液体的含量。

在医学上，它被用于探测生物体温度、心率等参数。

在地球物理学上，它被用于检测地震和地质活动等。

在通讯上，它被应用于光纤通信传输信号当中。

光纤传感技术是一种全新的、应用广泛的传感技术。

随着人们对物质性质认识的不断深入，以及光纤传感器应用领域的不断拓宽，相信这种技术将会更加完善和开发。

光纤传感技术的优点是多样的。

由于传感器的信号传输距离远，所以其使用范围很广，可以应用于石油、天然气、化学、冶金等工业领域。

因为光纤传感器具有强大的抗干扰性能，所以在血液、生理、环境等其他领域中，光纤传感器已经被广泛运用，如温度、压力、应变、湿度、活化度、延展度、气体浓度、气体特性分析、生物诊断等。

光纤传感器基本原理
光纤传感器基本原理是利用光纤的特殊性质，将光信号转换为电信号。

在光纤传感器中，光源发出的光经过光纤传播，在光纤的某一点与外界的物理量进行相互作用后，光信号发生变化。

传感器的探测部分是光纤的一段，在传感区域内，光信号的幅度、相位、频率等参数会随着被测量的物理量发生变化。

光纤传感器的工作原理基于光的干涉、散射、吸收等现象。

其中，基于光纤干涉原理的传感器是最常见的类型。

这类光纤传感器一般采用法布里-珀罗特（F-P）干涉仪的结构。

当光纤中
的光信号遇到传感器传感区域的物理量变化时，传感区域的折射率发生改变，导致传感区中的干涉光程差发生变化。

这一变化会通过反射回到光纤，进而对干涉光信号产生影响。

通过测量干涉光信号的变化，可以推断出传感区域中物理量的变化情况。

除了光纤干涉原理外，还有其他一些基于光纤散射和吸收的传感器原理。

光纤散射传感器是利用光在光纤中发生散射的特性，通过测量光的散射强度或相位变化来得到物理量的信息。

光纤吸收传感器则是利用光在光纤中被介质吸收的特性，通过测量吸收光信号的强度变化来推断物理量的变化。

光纤传感器具有体积小、响应速度快、抗电磁干扰强等优点，广泛应用于温度、压力、拉力、位移等物理量的测量领域。

随着技术的不断进步，光纤传感器的精度和可靠性也在不断提高，为工业自动化、医疗、环境监测等领域的应用提供了可靠的检测手段。

光纤传感器工作原理光纤传感器是一种利用光学原理进行测量的传感器。

相比传统的电信号传感器，光纤传感器具有更高的灵敏度、更大的频带宽度和更好的抗干扰性能，因此在工业、医疗、环境监测等领域得到广泛应用。

光纤传感器的工作原理基于光的传播和传感效应。

光纤传感器通常由光源、光纤、敏感元件和光电转换器组成。

在光纤传感器中，光源发出一束光经过光纤进行传播。

光纤是一种能够将光信号限制在光纤内部的细长光导波装置，通常由具有高折射率的芯和具有低折射率的包层构成。

光信号在光纤中的传播受到光纤材料的折射特性和光纤结构的影响。

在光纤传感器中，常用的敏感元件有光纤光栅和光纤干涉仪。

光纤光栅是用特殊的制备工艺在光纤的芯或包层中形成的周期性折射率变化的光学结构，可以实现对光的频率、幅度和相位等参数的敏感检测。

光纤干涉仪则利用光纤在传播过程中发生的干涉现象进行测量，通过改变光波在不同光纤路径中的相位差，可以获取被测物理量的信息。

光纤传感器中的敏感元件接收到通过光纤传播过来的光信号后，将其转换成与被测物理量相关的光学信号。

然后，光学信号通过光电转换器转换为电信号，经过放大、处理和解码等步骤后，最终得到与被测物理量相关的结果。

光纤传感器的工作原理可以通过以下几个方面来解释：1. 光纤传感器的基本原理是利用光的折射和传播规律。

当光束从一个介质传播到另一个介质时，由于光在不同介质中的折射率不同，光束的传播方向会发生偏折。

通过对光束的偏折进行测量，可以得到与被测物理量相关的信息。

2. 光纤传感器的工作过程涉及到光的干涉现象。

干涉是指两个或多个光波相互叠加形成的干涉图样。

在光纤传感器中，通过使光波在光纤中沿不同路径传播，利用不同路径上光波的相位差来实现测量。

当被测物理量发生变化时，导致光线的路径长度或相位发生变化，从而引起干涉图样的变化。

3. 光纤传感器的敏感元件可以是光纤光栅或光纤干涉仪。

光纤光栅是通过将光纤的芯或包层制作成具有周期性折射率变化的结构，利用光在光纤光栅中的反射和折射等效应进行测量。

光纤传感器的基本原理
光纤传感器通过光导纤维把输入变量转换成调制的光信号。

光纤传感器的测量原理有两种。

(1) 物性型光纤传感器原理
物性型光纤传感器是利用光纤对环境变化的敏感性，将输入物理量变换为调制的光信号。

其工作原理基于光纤的光调制效应，即光纤在外界环境因素，如温度、压力、电场、磁场等等转变时，其传光特性，如相位与光强，会发生变化的现象。

因此，假如能测出通过光纤的光相位、光强变化，就可以知道被测物理量的变化。

这类传感器又被称为敏感元件型或功能型光纤传感器。

激光器的点光源光束集中为平行波，经分光器分为两路，一为基准光路，另一为测量光路。

外界参数（温度、压力、振动等）引起光纤长度的变化和相位的光相位变化，从而产生不同数量的干涉条纹，对它的模向移动进行计数，就可测量温度或压力等。

图1 物性型光纤传感器工作原理示意图
(2) 结构型光纤传感器原理
结构型光纤传感器是由光检测元件（敏感元件）与光纤传输回路及测量电路所组成的测量系统。

其中光纤仅作为光的传播媒质，所以又称为传光型或非功能型光纤传感器。

图2 结构型光纤传感器工作原理示意图
(3) 拾光型光纤传感器原理
用光纤作为探头，接收由被测对象辐射的光或被其反射、散射的光。

其典型例子如光纤激光多普勒速度计、辐射式光纤温度传感器等。

图3 拾光型光纤传感器工作原理示意图。

光纤传感式探测器工作原理A fiber optic sensor is a device that uses optical fibers to transmit and detect information about the surrounding environment. It works by utilizing the principle of total internal reflection, in which light is transmitted along the core of the fiber and any changes in the environment surrounding the fiber can be detected by measuring the changes in the light signal.光纤传感器是一种利用光纤传输和检测周围环境信息的装置。

它利用全内反射的原理工作，通过沿着光纤芯传输光线，可以通过测量光信号的变化来检测光纤周围环境的变化。

The working principle of a fiber optic sensor is based on the fact that when light enters the core of the optical fiber, it undergoes total internal reflection, which means that the light is completely reflected back into the core of the fiber, allowing it to travel long distances without significant loss of intensity.光纤传感器的工作原理基于这样一个事实：当光进入光纤的芯部时，会发生全内反射，也就是说光线被完全反射回光纤的芯部，使其能够在不显著损失强度的情况下传播很长的距离。

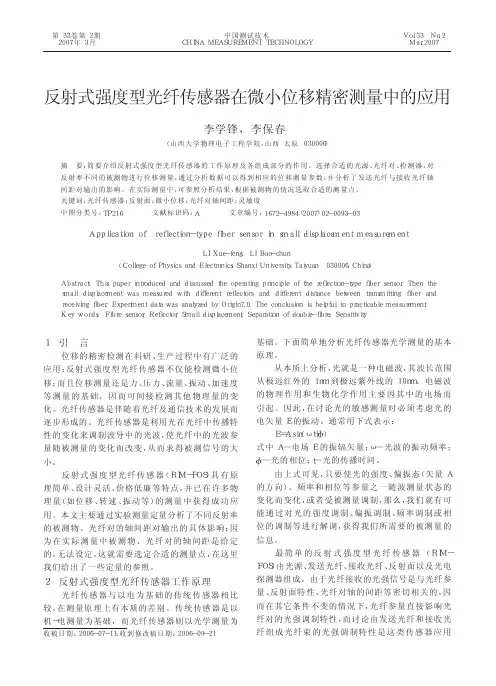

１引言位移的精密检测在科研、生产过程中有广泛的应用；反射式强度型光纤传感器不仅能检测微小位移；而且位移测量还是力、压力、流量、振动、加速度等测量的基础，因而可间接检测其他物理量的变化。

光纤传感器是伴随着光纤及通信技术的发展而逐步形成的。

光纤传感器是利用光在光纤中传播特性的变化来调制波导中的光波，使光纤中的光波参量随被测量的变化而改变，从而求得被测信号的大小。

反射式强度型光纤传感器（ＲＩＭ－ＦＯＳ）具有原理简单、设计灵活、价格低廉等特点，并已在许多物理量（如位移、转速、振动等）的测量中获得成功应用。

本文主要通过实验测量定量分析了不同反射率的被测物、光纤对的轴间距对输出的具体影响；因为在实际测量中被测物、光纤对的轴间距是给定的，无法设定，这就需要选定合适的测量点，在这里我们给出了一些定量的参照。

２反射式强度型光纤传感器工作原理光纤传感器与以电为基础的传统传感器相比较，在测量原理上有本质的差别。

传统传感器是以机－电测量为基础，而光纤传感器则以光学测量为基础。

下面简单地分析光纤传感器光学测量的基本原理。

从本质上分析，光就是一种电磁波，其波长范围从极远红外的１ｎｍ到极远紫外线的１０ｎｍ。

电磁波的物理作用和生物化学作用主要因其中的电场而引起。

因此，在讨论光的敏感测量时必须考虑光的电矢量Ｅ的振动。

通常用下式表示：Ｅ＝Ａｓｉｎ（ωｔ＋"）式中Ａ—电场Ｅ的振辐矢量；ω—光波的振动频率；"—光的相位；ｔ—光的传播时间。

由上式可见，只要使光的强度、偏振态（矢量Ａ的方向）、频率和相位等参量之一随波测量状态的变化而变化，或者受被测量调制，那么，我们就有可能通过对光的强度调制、偏振调制、频率调制或相位的调制等进行解调，获得我们所需要的被测量的信息。

最简单的反射式强度型光纤传感器（ＲＩＭ－ＦＯＳ）由光源、发送光纤、接收光纤、反射面以及光电探测器组成。

由于光纤接收的光强信号是与光纤参量、反射面特性、光纤对轴的间距等密切相关的，因而在其它条件不变的情况下，光纤参量直接影响光纤对的光强调制特性，而讨论由发送光纤和接收光纤组成光纤束的光强调制特性是这类传感器应用反射式强度型光纤传感器在微小位移精密测量中的应用李学锋，李保春（山西大学物理电子工程学院，山西太原０３０００６）摘要：简要介绍反射式强度型光纤传感器的工作原理及各组成部分的作用。

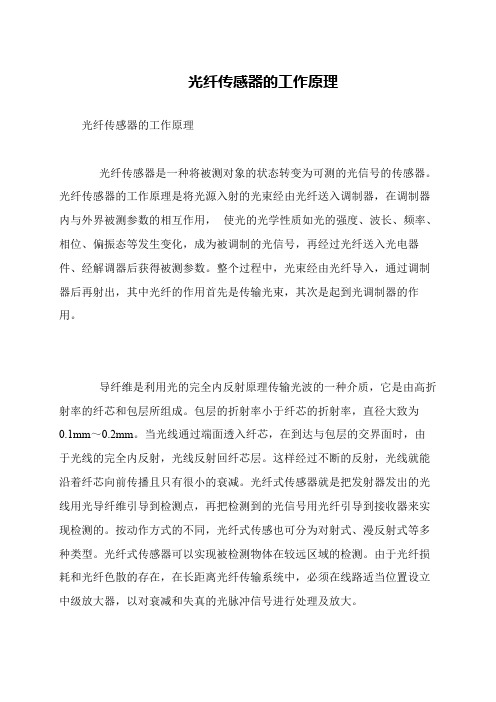

光纤传感器的工作原理
光纤传感器的工作原理
光纤传感器是一种将被测对象的状态转变为可测的光信号的传感器。

光纤传感器的工作原理是将光源入射的光束经由光纤送入调制器，在调制器内与外界被测参数的相互作用，使光的光学性质如光的强度、波长、频率、相位、偏振态等发生变化，成为被调制的光信号，再经过光纤送入光电器件、经解调器后获得被测参数。

整个过程中，光束经由光纤导入，通过调制器后再射出，其中光纤的作用首先是传输光束，其次是起到光调制器的作用。

导纤维是利用光的完全内反射原理传输光波的一种介质，它是由高折射率的纤芯和包层所组成。

包层的折射率小于纤芯的折射率，直径大致为0.1mm～0.2mm。

当光线通过端面透入纤芯，在到达与包层的交界面时，由于光线的完全内反射，光线反射回纤芯层。

这样经过不断的反射，光线就能沿着纤芯向前传播且只有很小的衰减。

光纤式传感器就是把发射器发出的光线用光导纤维引导到检测点，再把检测到的光信号用光纤引导到接收器来实现检测的。

按动作方式的不同，光纤式传感也可分为对射式、漫反射式等多种类型。

光纤式传感器可以实现被检测物体在较远区域的检测。

由于光纤损耗和光纤色散的存在，在长距离光纤传输系统中，必须在线路适当位置设立中级放大器，以对衰减和失真的光脉冲信号进行处理及放大。

光纤传感器的工作原理
光纤传感器是一种利用光学原理进行测量的传感器，它能够通过光的传输和反
射来实现对环境参数的监测和测量。

光纤传感器的工作原理主要包括光的传输、光的衰减和光的检测三个方面。

首先，光纤传感器的工作原理涉及光的传输。

光纤是一种能够传输光信号的细
长光导纤维，它能够将光信号沿着光纤传输到需要监测的位置。

光纤的传输过程中，光信号会受到折射和反射的影响，从而实现对光信号的定向传输和控制。

其次，光纤传感器的工作原理还涉及光的衰减。

在光纤传输的过程中，光信号
会因为各种因素而逐渐衰减，比如光的散射、吸收和反射等。

通过对光信号衰减程度的测量，可以实现对环境参数的监测，比如温度、压力、湿度等。

最后，光纤传感器的工作原理还包括光的检测。

光纤传感器通常会在需要监测
的位置设置光检测器，用于接收经过光纤传输的光信号并将其转换成电信号。

通过对电信号的测量和分析，可以得到环境参数的具体数值，并实现对环境参数的实时监测和测量。

总的来说，光纤传感器的工作原理是基于光的传输、衰减和检测这三个基本过
程来实现的。

通过对这些过程的精确控制和测量，光纤传感器能够实现对环境参数的高精度监测和测量，具有灵敏度高、抗干扰能力强等优点，因此在工业、医疗、环境监测等领域有着广泛的应用前景。

光纤传感器的基本工作原理首先是光信号的采集。

光纤传感器一般由光源、光纤和待测环境三部分构成。

光源发出的光经过光纤传输至待测环境，并与环境发生作用。

根据环境的不同，光信号会发生吸收、散射、反射等变化。

这些变化会导致发射光的强度、相位、频率等产生相应的变化。

所以，光纤传感器需要能够采集这些变化的信息，并传输到探测端。

其次是光信号的传输。

光纤传感器通过光纤进行光信号的传输。

光纤是一种具有高透光性和低损耗的光导波器件，可将光信号以全内反射的方式从源端传输到探测端。

光纤一般由芯、壳和包层组成。

光信号是通过芯层的全内反射来传输的，而壳和包层则起到保护和强化光信号的作用。

光纤的径向尺寸和几何形状对光的传输和耦合性能有较大影响。

最后是光信号的探测。

光纤传感器的探测过程主要有两种方式：直接探测和间接探测。

直接探测是指将光纤作为传感器的敏感部件，通过测量光信号的强度和相位等参数来获得被测量物的信息。

这种方法适用于光纤陀螺仪、光纤压力传感器等。

间接探测则是将光纤作为传输媒介，将光信号传输到另一个传感器上进行测量。

这种方法适用于将光纤用作温度、湿度、气体浓度等传感器的传输线。

无论是直接探测还是间接探测，光纤传感器都需要借助探测器来对光信号进行解调和测量。

常用的探测器有光电二极管、光电倍增管、光电探测器、光谱分析仪等。

这些探测器能够将光信号转换为电信号，并进行相应的放大、滤波和处理，最终输出结果。

除了基本的光纤传感器，还有许多特殊类型的光纤传感器，如光纤光栅传感器、光纤晶体管传感器、光纤干涉传感器等。

它们在工作原理上有所差异，但基本的采集、传输和探测过程依然存在。

总之，光纤传感器是一种重要的传感器技术，利用光纤的特性进行物理量测量和监测。

它具有高灵敏度、抗电磁干扰、抗腐蚀等优点，广泛应用于航空航天、交通运输、医疗健康、环境监测等领域。

随着光纤传感技术的不断进步，它在实时监测和无损检测领域的应用前景将更加广阔。

光纤温度传感器原理
光纤温度传感器是一种利用光纤中光的传输特性来实现温度测量的装置。

光纤传感器的主要原理是基于光学效应和光纤本身的热导特性。

光纤传感器中常用的原理之一是光纤布拉格光栅原理。

布拉格光栅是由许多周期性折射率变化组成的光栅结构，可以将光波分散为多个特定波长的反射光。

当光经过布拉格光栅时，如果有外部温度变化作用于光纤上，光纤的长度会发生微小变化，导致反射波长发生改变。

通过测量反射光的波长变化，可以确定温度的变化。

另一种常用的原理是基于光纤的热导特性。

光纤是一种具有热导性能的材料，当光纤受到外界温度变化时，其内部的热量会发生传导，并导致光纤的温度发生相应改变。

通过在光纤表面附加敏感材料，如热敏电阻或热电偶，可以测量光纤的温度变化。

光纤温度传感器具有高精度、抗干扰能力强、体积小、重量轻等优点，在许多领域被广泛应用。

例如，在工业生产中，光纤温度传感器可用于监测管道、容器、设备的温度变化，实现温度控制和安全监测。

在医疗领域，光纤温度传感器可以用于监测人体温度变化，辅助诊断和治疗。

此外，光纤温度传感器还可用于火灾预警、环境监测等领域。
