螺纹概述及标注

标准螺纹概述及标注
连接和紧固、传动、紧密
牙型：55°三角形、60°三角形、矩形、梯形、锯齿形
螺距P：相邻两牙在中径线上对应两点间的轴向距离
导程P n：同一条螺旋线的相邻两牙在中径线上，对应两点间的轴向距离。

双线螺纹的导程为两倍螺距，多线螺纹的导程为多倍螺距
直径：大径（普通螺纹、梯形螺纹，矩形螺纹为螺纹公称直径，管螺纹的公称直径近似为连接的内管的直径），中径（一假想圆柱的直径，在此圆柱上齿槽宽等于齿厚）、小径（外螺纹牙低径、内螺纹牙顶径）
线数：单线，双线，多线。

旋向：左旋、右旋
以母体分类：圆柱螺纹，圆锥螺纹
普通螺纹（GB/T192~197 2003）：60°牙型角三角形螺纹，按导程分粗牙、细牙。

粗牙螺纹应用最为广泛，是一般用途螺纹，细牙螺纹自锁性好，但牙型小、不耐磨、易滑牙，常用在薄壁件或对自锁性要求较高的地方上。

普通螺纹起紧固和连接的作用。

矩形螺纹（目前无国标）：牙型为正方形，牙厚为螺距一半，仅用于一般传动场合，如台钳、千斤顶等，精度差，强度低，工艺性差。

梯形螺纹（GB/T5796.1~4-2005）：牙型角α为30°，牙型高度为0.5P，螺纹副对中行性好，螺纹副牙顶牙低间隙相同，可调整间隙。

广泛应用于各种传动场合，如机床丝杠等。

锯齿类型螺纹（GB/T13576.1~4-1992）：用于单向受力的传动或定位，如起重机吊钩等
管连接用普通细牙螺纹：与普通细牙螺纹相同，用于液压系统、气动系统、润滑附件、仪表连接处等。

55°非密封管螺纹（GB/T7307-2001）：牙型角55°，圆柱螺纹，牙顶牙底均为圆弧，只起连接管道作用，不密封，如电线走线管。

55°密封管螺纹（GB/T7306.1~2-2000）：：牙型角55°，圆柱螺纹与圆锥螺纹配合，或两圆锥螺纹配合，用于有密封要求的场合。

60°密封管螺纹（GB/T12716-2002）：牙型角60°，规定牙顶牙底为平的，实际加工多为圆弧形，配合同55°密封管螺纹方式。

相关标注格式，螺纹代号、尺寸代号、公差等级、旋合长度代号等都可在相应类型螺纹的国家标准中查询。

***常用普通螺纹螺距：尺寸粗牙（仅有一个参数）细牙（至少一个参数）
1.1、对于单线普通螺纹
标注格式为：有新旧两种标准存在，新标准为GB/T197-2003（2004年执行），如下：
新：牙型代号螺纹大径×螺距—螺纹公差带代号—旋合长度代号—旋向
旧：牙型代号螺纹大径×螺距旋向—螺纹公差代号—旋合长度代号
螺纹代号
普通螺纹的牙型符号用“M”表示。

粗牙普通螺纹的螺纹代号用牙型符号M和公称直径(大径)表示(不标注螺距)，例如M16；细牙普通螺纹用牙型符号M和“公称直径X螺距”表示，例如M16*1.5；右旋螺纹为常用螺纹，不标注旋向；左旋螺纹需在尺寸规格之后加“LH”，例如M16*1LH。

螺纹公差带代号
螺纹公差带代号包括中径公差带代号和顶径公差带代号,按照中径顶径的顺序标注，表示螺纹连接时的松紧程度，用数字字母表示，数字代表精度等级，数字越小、精度越高，制造越难。

字母代表尺寸与标准尺寸偏离的程度。

一般外螺纹（杆）要比内螺纹（孔）要小一些。

外螺纹用小写字母表示，只有e、f、g、h四个字母，离h越近，间隙越小。

内螺纹用大写表示，只有G, H两个字母。

如果中径公差带代号和顶径公差带代号不同，则分别注出代号，其中径公差带代号在前，顶径公差带代号在后，如M10—5g6g；如果中径和顶径公差带相同，则只注一个代号，如M10*1—6H。

内、外螺纹旋合成螺纹副时，其配合公差带代号用斜线分开，左边表示内螺纹公差带代号，右边表示外螺纹公差带代号，例如M10—6H/6g。

旋合长度代号
国标对普通螺纹的旋合长度，规定为短(S)、中(N)、长(L)三组。

螺纹的精度分为精密、中等和粗糙三级。

螺纹的旋合长度和精度等级不同，对应的公差带代号也不一样。

在一般情况下不标注螺纹的旋合长度，其螺纹公差带按中等旋合长度(N)确定；必要时在螺纹公差带代号之后加注旋合长度代号S或L，如M10—5g6g—S；特殊需要时，可注明旋合长度的数值，如M20*2LH—7g6g—40
1.2、对于多线普通螺纹
标注格式为：
新：牙型代号螺纹大径×Ph导程P螺距—螺纹公差带代号—旋合长度代号—旋向
旧：牙型代号螺纹大径×Ph导程P螺距旋向—螺纹公差代号—旋合长度代号
对于多线螺纹用Ph导程P(螺距)的标注方式表示,如M20XPh6P2。

螺纹的线数一般不用标注，隐含在导程和螺距之中，如果要表示的话，可在后面增加括号说明（例如双线为two starts；三线为three starts；四线为four starts），标注的线数必须使用英文。

上面的例子可以改为：M14XPh6P2( three starts)-7H-L-LH。

2.1 单线梯形螺纹
标注格式为：
牙型代号螺纹大径×螺距旋向—中径公差代号—旋合长度代号
标准螺纹的标注方法更新时间不一样，有些还不太统一。

梯形螺纹的标准为GB/T 5796.4-1986，跟原来的普通螺纹的标准一样（标注格式）。

其标注格式如下：（对于原来的老图，包括普通螺纹大家也应该认识）。

梯形螺纹的特征代号为：Tr。

对于单线螺纹，大径后面直接标螺距数值即可。

如大径40，螺距7、单线、右旋、中径顶径公差代号为7e，中等旋合长度的梯形螺纹的标注为： Tr40×7-7e 注意右旋螺纹不标旋向。

螺纹副标注方式：Tr40×7-7H/7e
注意：新的梯形螺纹标准的颁布，有可能和普通螺纹标一致的趋势。

目前的设计应该按照上面的方法进行设计。

2.2 多线梯形螺纹
标注格式为：
牙型代号螺纹大径×导程（P螺距）旋向—中径公差代号—旋合长度代号
例如：大径40，导程14、螺距7、左旋、中径顶径公差代号为7e，中等旋合长度的梯形螺纹的标注为：
Tr40×14(P7)LH-7e。

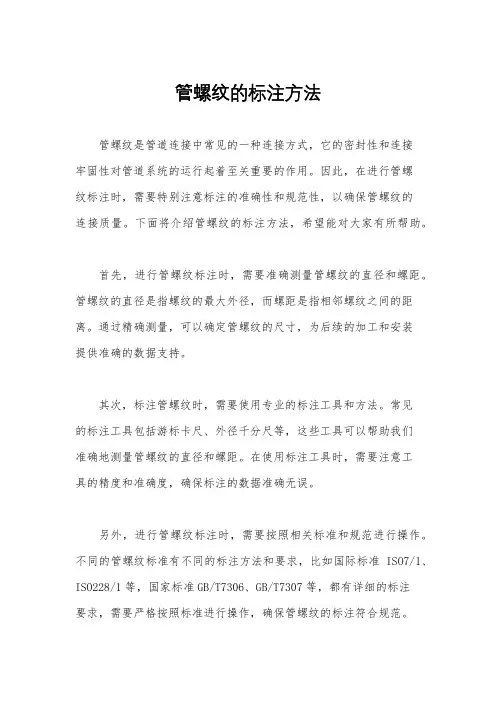

应注意管螺纹的尺寸代号并不是螺纹的大径，因而这类螺纹需用指引线自大径圆柱(或圆锥)母线上引出标注，而不能像标注一般线性尺寸那样引用箭头注写在大径尺寸线上。

作图时，可根据尺寸代号查出螺纹的大径。

例如尺寸代号为“1”时，螺纹的大径为33.249mm。

3.1 55°非密封管螺纹
标注格式为:
螺纹特征代号G尺寸代号公差等级—旋向
尺寸代号为管螺纹的定性数据，不是真正的大径尺寸，用英寸表示，但标注时不标注英寸的两撇（"），因此管螺纹尺寸标注中的尺寸代号表示的一个无量纲的数据，不是毫米，与一般的尺寸标注不同。

这种管螺纹外螺纹的公差等级只有A、B两种，注意这只是一个代号，与普通螺纹的概念还不一样。

非密封管螺纹，内螺纹的公差代号只有一种，一般不标注。

旋向的标注与普通螺纹相同，右旋不标注，左旋标注LH。

如：G1/2A, 表示非螺纹密封的管螺纹外螺纹，尺寸代号1/2，公差等级代号A,右旋；
G1/2-LH, 表示非螺纹密封的管螺纹内螺纹，左旋；
对于装配图中的非螺纹密封的管螺纹副：只标外螺纹的标记。

3.2 55°密封管螺纹
标注格式为：
螺纹代号尺寸代号—旋向
螺纹代号:圆锥内螺纹R c，圆柱内螺纹R p，与圆柱内螺纹配合的圆锥外螺纹R1，与圆锥内螺纹配合的圆锥外螺纹R2 。

例如：圆柱内螺纹R p3/4-LH ，螺纹副R p/R1 。

3.3 60°密封管螺纹
标注格式为：
螺纹代号尺寸代号—旋向
例如：NPSC3/4 尺寸代号为3/4的右旋圆柱内螺纹
NPT6—LH 尺寸代号为6的左旋圆锥内螺纹或圆锥外螺纹
NPT40 O.D.—LH 尺寸代号为40 O.D.的左旋圆锥内螺纹或圆锥外螺纹,O.D.为英文
管子外径Outside Diameter 缩写
螺纹副：55°密封螺纹副R p/R12
60°密封螺纹副
锯齿形螺纹的标准为GB/T13576-1992。

锯齿形螺纹的特征代号为：B。

其他的规则同梯形螺纹。

如：B40×7-7a 表示锯齿形外螺纹，大径40，螺距7，单线，中径顶径公差代号7a；
B40×14(P7)LH-8c-L 表示锯齿形外螺纹，大径40，导程14、螺距7，左旋、中径顶径公差代号8c , 长旋合长度。

当车外螺纹时，由于螺纹刀在切削的过程中对零件表面有挤压的作用，所以切完的螺纹外径会经实际的偏大，因此在大径的基础上把切螺纹之前的圆柱直径少切0.13-0.15P，防止切完后大径偏大。

对于非标准螺纹，应画出螺纹的牙型，并注出所需要的尺寸及有关要求，如图9—17中非标准的外螺纹。
