数字电视基础知识与前端介绍引言数字电视是一种通过数字技术传送和接收电视信号的方式，相较于传统的模拟电视，数字电视具有更好的视觉和音频质量，提供更多的频道选择以及互动功能。

数字电视前端是数字电视系统中的重要组成部分，负责接收、解码和显示数字电视信号。

本文将介绍数字电视基础知识和数字电视前端的相关内容。

数字电视基础知识数字电视的定义数字电视是指使用数字技术传送和接收电视信号的一种电视方式。

数字电视通过将模拟信号转换为数字信号，并进行压缩和编码，可以提供更高质量的图像和音频信号，同时具备更多的频道选择和互动功能。

数字电视的优势相较于模拟电视，数字电视具有以下优势：1.更好的音视频质量：数字电视信号经过压缩和编码后，可以提供更清晰、稳定的图像和音频质量，消除了传统模拟电视中常见的图像噪声和音频干扰问题。

2.多频道选择：数字电视信号的传输方式可以同时传送多个频道的信号，用户可以根据自己的喜好选择观看的频道。

3.多媒体互动：数字电视具备互动功能，用户可以通过遥控器或其他输入设备与电视节目进行互动，参与各种互动游戏、投票和点播节目等。

4.更低的传输成本：数字信号可以通过数字线路传输，相比模拟信号的传输方式，数字信号传输更加稳定，且占用带宽更小。

数字电视的标准数字电视采用的信号传输标准通常由各国或地区的电视标准协会制定。

目前，全球主要采用的数字电视标准有以下几种：•ATSC（Advanced Television Systems Committee）标准：主要应用于北美地区；•DVB（Digital Video Broadcasting）标准：主要应用于欧洲地区；•ISDB（Integrated Services Digital Broadcasting）标准：主要应用于日本地区。

每种数字电视标准都有自己的特点和应用范围，在不同的地区和国家中有不同程度的普及和应用。

数字电视前端介绍数字电视前端的功能数字电视前端是数字电视系统中的重要组成部分，主要功能包括以下几个方面：1.信号接收：数字电视前端通过天线或有线传输接收数字电视信号，并将信号转换为数字信号进行处理。

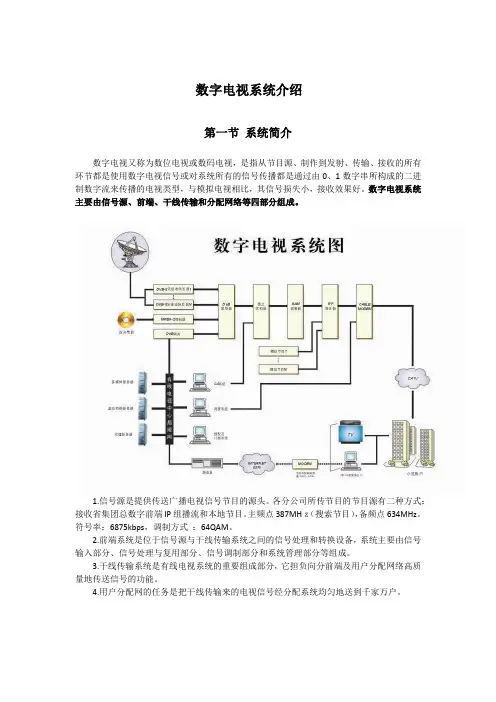

数字电视系统介绍
第一节系统简介
数字电视又称为数位电视或数码电视，是指从节目源、制作到发射、传输、接收的所有环节都是使用数字电视信号或对系统所有的信号传播都是通过由0、1数字串所构成的二进制数字流来传播的电视类型，与模拟电视相比，其信号损失小，接收效果好。

数字电视系统主要由信号源、前端、干线传输和分配网络等四部分组成。

1.信号源是提供传送广播电视信号节目的源头。

各分公司所传节目的节目源有二种方式：接收省集团总数字前端IP组播流和本地节目。

主频点387MHｚ（搜索节目），备频点634MHz。

符号率：6875kbps，调制方式：64QAM。

2.前端系统是位于信号源与干线传输系统之间的信号处理和转换设备，系统主要由信号输入部分、信号处理与复用部分、信号调制部分和系统管理部分等组成。

3.干线传输系统是有线电视系统的重要组成部分，它担负向分前端及用户分配网络高质量地传送信号的功能。

4.用户分配网的任务是把干线传输来的电视信号经分配系统均匀地送到千家万户。

第二节分配网
一、常用分配网络结构
1.分配网设计原则：
应遵循30dB法则：楼道分支分配损耗22dB左右，户内多媒体箱或串接盒预留6-8dB 损耗，再考虑线损5-10dB，实际到达电视机60dB（数字信号）左右。

2.常用的分配网结构：
（1）分支分配方式
（2）集中分配方式。

有线电视的前端系统有线电视的前端系统是指用户通过有线电视信号接收设备来收看电视频道的界面系统。

这个前端系统是为了提供一个方便、直观的用户界面，使用户能够轻松地浏览和选择想要观看的电视频道和节目。

有线电视前端系统的界面通常由以下几个主要模块组成：1. 频道导航：这一模块显示了用户可以选择的电视频道列表。

它可以按照频道号码或者频道名称进行排序，用户可以通过上下键或者遥控器中的导航钮浏览不同的频道。

2. 节目指南：这个模块显示了当前频道和接下来几个小时内各个频道的节目列表。

用户可以通过这个节目指南了解不同时间段内即将播放的节目，并且可以选择自己感兴趣的节目进行收看。

3. 搜索功能：有线电视前端系统通常会提供一个搜索功能，让用户可以根据关键字来搜索自己想要看的节目或者频道。

用户可以通过遥控器上的数字键盘或者使用屏幕键盘进行输入，并且系统会给出相应的搜索结果。

4. 收藏夹：这个模块允许用户收藏自己喜欢的频道或者节目，以便在需要时能够方便地找到它们。

用户可以通过遥控器上的特定键将当前正在观看的频道或者节目添加至收藏夹，并且可以随时在收藏夹中查找和选择。

5. 个人设置：有线电视前端系统也通常提供了一些个人化设置功能，例如调整屏幕亮度、对比度或者音量，选择语言偏好等等。

用户可以根据自己的需求和喜好来对系统进行调整，以获得更好的观看体验。

总的来说，有线电视的前端系统为用户提供了一个直观、交互性强的界面，使其能够方便地找到和选择自己想要观看的节目和频道。

这些功能不仅提高了用户体验，也提供了更多的选择和便利性。

有线电视的前端系统是随着科技的发展逐渐兴起的，它为用户提供了一种更加便捷、直观的电视观看方式。

通过前端系统，用户可以轻松地浏览各种电视频道、选择自己感兴趣的节目，并且还能够进行个性化的设置，提高观看体验。

首先，频道导航是有线电视前端系统中一个重要的模块。

当用户进入到系统界面后，首先看到的就是频道导航。

在这个模块中，用户可以通过上下键或者遥控器中的导航钮浏览不同的频道，并且可以按照频道号码或者频道名称进行排序。

数字电视系统介绍数字电视系统是利用数字化技术对传统电视信号进行编码和解码处理的系统。

通过数字化技术的应用，数字电视系统实现了对信号的高保真传输、多媒体信息的多路复用以及互动性能的增强。

数字电视系统改善了传统电视系统的图像质量和声音效果，为用户提供了更加丰富多样的节目内容选择和互动功能。

数字电视系统的核心是数字编码技术。

传统电视信号经过模拟调制传输，信号容易受到干扰和衰减，导致图像质量和声音效果下降。

而数字编码技术将电视信号转化为数字数据，利用数值方式进行传输，有效地减少了信号传输中的失真和干扰，实现了高保真传输。

数字电视系统具有更高的画质和更好的音效。

数字信号的传输相对稳定，不易受到外界干扰，能够提供更高分辨率的图像和更真实的声音效果。

用户可以享受到更加清晰、细腻的画质，更加逼真的音效，提升了观看体验。

数字电视系统还具备多媒体信息的多路复用能力。

通过数字化技术，多个信号源可以同时传输，实现了频道的拓展和内容的丰富。

用户可以根据自己的喜好和需求选择不同的频道和节目，提高了节目选择的自由度。

此外，数字电视系统还能够将文字、图片、视频等多种媒体信息进行整合和分发，增强了信息传递的多样性。

数字电视系统的互动性能也得到了提升。

传统电视系统只能提供线性的节目播放，用户无法主动参与其中。

而数字电视系统通过添加交互式功能，使用户能够直接参与到节目中。

用户可以通过遥控器或者其他交互设备来选择节目、点播内容、进行投票互动等，增强了用户的参与感和体验感。

综上所述，数字电视系统利用数字化技术提升了电视信号的传输质量，实现了高保真传输和多媒体信息的多路复用，提供了更好的画质、音效和节目选择。

数字电视系统的互动性能还让用户能够主动参与其中，增加了观看体验的乐趣。

数字电视系统的出现，为电视行业带来了革命性的变革，为用户提供了更加全面、多样化的电视服务。

数字电视系统的发展源于对传统电视技术的不断完善和升级。

传统的模拟电视系统在信号传输和内容提供方面存在许多限制，如信号受干扰、图像质量差、频道选择有限等问题。

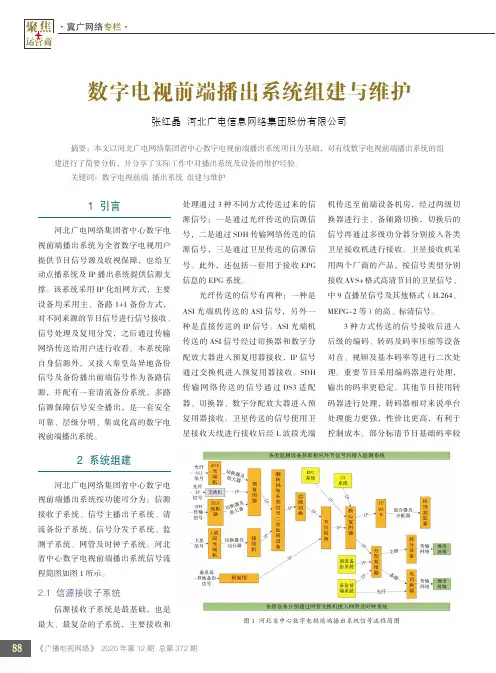

·冀广网络专栏·1 引言河北广电网络集团省中心数字电视前端播出系统为全省数字电视用户提供节目信号源及收视保障，也给互动点播系统及IP播出系统提供信源支撑。

该系统采用IP化组网方式，主要设备均采用主、备路1+1备份方式，对不同来源的节目信号进行信号接收、信号处理及复用分发，之后通过传输网络传送给用户进行收看。

本系统除自身信源外，又接入秦皇岛异地备份信号及备份播出前端信号作为备路信源，并配有一套清流备份系统，多路信源保障信号安全播出，是一套安全可靠、层级分明、集成化高的数字电视前端播出系统。

2 系统组建河北广电网络集团省中心数字电视前端播出系统按功能可分为：信源接收子系统、信号主播出子系统、清流备份子系统、信号分发子系统、监测子系统、网管及时钟子系统。

河北省中心数字电视前端播出系统信号流程简图如图1所示。

2.1 信源接收子系统信源接收子系统是最基础，也是最大、最复杂的子系统，主要接收和处理通过3种不同方式传送过来的信源信号：一是通过光纤传送的信源信号，二是通过SDH传输网络传送的信源信号，三是通过卫星传送的信源信号。

此外，还包括一套用于接收EPG信息的EPG系统。

光纤传送的信号有两种：一种是ASI光端机传送的ASI信号，另外一种是直接传送的IP信号。

ASI光端机传送的ASI信号经过切换器和数字分配放大器进入预复用器接收，IP信号通过交换机进入预复用器接收。

SDH传输网络传送的信号通过DS3适配器、切换器、数字分配放大器进入预复用器接收。

卫星传送的信号使用卫星接收天线进行接收后经L波段光端机传送至前端设备机房，经过两级切换器进行主、备辅路切换，切换后的信号再通过多级功分器分别接入各类卫星接收机进行接收。

卫星接收机采用两个厂商的产品，按信号类型分别接收AVS+格式高清节目的卫星信号、中9直播星信号及其他格式（H.264、MEPG-2等）的高、标清信号。

3种方式传送的信号接收后进入后级的编码、转码及码率压缩等设备对音、视频及基本码率等进行二次处理。

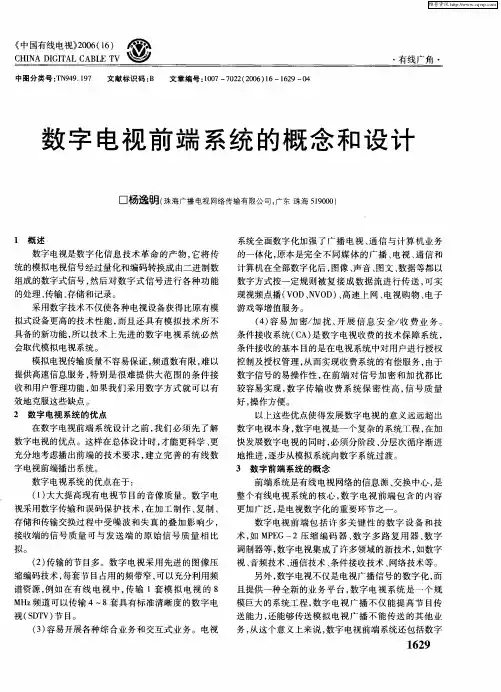

数字有线电视前端系统的构成和功能特点摘要数字有线电视前端系统是数字有线电视系统的核心部分，是数字有线电视的信息交换中心，包括信号输入、信号处理、信号输出、信息管理等四大部分，每个部分又由若干子系统和电子设备所组成，这四大部分及其所属子系统，各有其功能和特点，并组合构成了数字有线电视前端的总体系统。

必须认真了解和掌握其构成、原理和功能特点，才能更好的进行数字电视前端系统的设计、安装和维护，满足数字有线电视用户的需要。

关键词数字有线电视；前端系统；结构；功能数字有线电视的前端系统，主要是指数字有线电视网络的信息源部分，是电视节目信息的交换中心,属于整个数字有线电视系统的核心部分。

许多关键性的设备和技术，都集中在前端系统，例如编码设备、数字多路复用器设备、数字调制仪器等。

本来数字有线电视整体系统就集中了大量的高新尖端技术，例如数字视频技术、数字音频技术、通信网络技术和微电子技术等，再加上前端系统的关键设备和技术，使得数字有线电视技术难度远远高于模拟电视技术，其前端的管理也远比模拟电视的复杂得多。

为更好地进行区域数字有线电视前端系统的设计、安装和维护，有必要认真了解和掌握其构成、组成原理和工作特点。

比较成熟的数字有线电视前端系统，一般分为四大部分，包括信号输入部分、信号处理部分、信号输出部分和系统管理部分等。

每个部分又管辖有具体的若干个子系统，各自具有独特的功能。

这些子系统由若干器件有机组合而成，这样就形成了数字有线电视前端的整体系统。

1信号输入部分也叫数字电视的信源系统，包括数字卫星信号的接收系统、模拟电视信号的编码系统、SDH网络信号的接入和转换系统。

信号输入部分主要是将信号进行一定格式转换，使之成为符合DVB-C有线视频广播公共标准的TS流（运动图像压缩的国际标准）格式信号。

这部分只负责传递信号，不负责对电视节目内容的编辑。

信号输入部分所接收的信号，来自不同网络的节目源，例如卫星信号、有线传输信号、模拟信号等，由于信号来源不同，需要把各种信号转换为统一的格式，这样就需要较多样的接收传输信号的设备和有关调制设备。

第36卷作者简介：任艳红内蒙古广播电视网络集团有限公司高级工程师内蒙古广电网络数字电视前端系统简介任艳红内蒙古广播电视网络集团有限公司内蒙古呼和浩特市010051【摘要】内蒙古广电网络数字电视总前端由信源系统、复用系统、CA 系统、EPG 系统、盟市分前端系统、信号监测监视系统、网管系统组成。

各个系统都符合国家及国际相关标准，各项播出指标符合相关标准要求，本文对内蒙古广播电视网络集团有限公司数字电视前端系统平台的各功能模块作简要介绍。

【关键词】数字电视信源接收信号复用监测系统【中图分类号】TN949.197【文献标识码】B【文章编号】2096-0751（2019）07-0012-031概述内蒙古广电网络数字电视总前端负责全区广播电视节目信号源的接收、处理和分发。

为保障前端信号的安全播出，按照国家广电总局62号令相关要求，前端平台从供配电、信源接收（卫星、光缆、本地）、预复用、CA 系统、EPG 系统、复用加扰、调制适配、信号传输均实现1+1主备信号热备份和自动切换，并且在突发状况下可由值机员一键切换为CCTV-1光缆信号播出。

总前端平台采用分级监测、切换，保障信号传输安全。

监测系统包含QPSK 卫星信号监测，ASI 码流信号监测，IP 信号监测，RF 射频信号监测等。

2各系统模块主要功能总前端由信源系统、数字电视前端复用系统、CA 系统、EPG 系统、盟市分前端系统、信号监测监视系统、网管系统组成。

各个系统都符合国家及国际相关标准，采用国内成熟并有大规模实际运营案例的，高可靠性的有线数字电视产品和技术，确保系统可以达到安全播出和可运营可管理的技术要求。

系统框图如图1所示。

技术应用--55数字传媒研究第36卷2019年第7期2.1信源系统信源系统主要负责接收有线数字电视前端的输入节目信号，并将信号分配到后续数字电视前端进行处理；信号源主要包括卫星、国家广播电视光缆干线传输信号源、本地电视台信号源。

毕业实践类别毕业设计题目数字电视前端系统系名称电气工程系专业及班级电信学生姓名学号指导教师毕业实践任务书系名称电气工程系专业及班级电信学生姓名学号毕业实践题目：数字电视前端指导教师（签字）：教研室主任（签字）：系主任（签字）：12毕业实践考核表电气工程系电子信息工程专业3摘要数字电视是数字化信息技术革命的产物,它将传统的模拟电视信号经过量化和编码转换成由二进制数组成的数字式信号,然后对数字式信号进行各种功能的处理、传输、存储和记录。

采用数字技术不仅使各种电视设备获得比原有模拟式设备更高的技术性能,而且还具有模拟技术所不具备的新功能,所以技术上先进的数字电视系统必然会取代模拟电视系统。

模拟电视传输质量不容易保证,频道数有限,难以提供高速信息服务,特别是很难提供大范围的条件接收和用户管理功能,如果我们采用数字方式就可以有效地克服这些缺点。

数字电视从根本上改变了电视信号的处理方式，它与模拟电视有本质上的区别。

在数字电视系统中，从电视图像和伴音信号的信源处理、传输到接收和记录都是数字化的，而在模拟电视系统中，采用的都是模拟信号。

数字电视与模拟电视相比，有着一系列的优点。

目前，数字电视已成功地应用于卫星直播，有线电视也正准备向数字化发展。

美国全数字化高清晰度电视在１９９８年１１月已经开播。

他们计划到２００６年取消传统的ＮＴＳＣ制彩色电视广播。

这标志着整个电视传播业已经开始进入了从模拟式向数字式过渡的时代。

4目录第一章前言 (1)第二章硬件系统平台 (2)2.1 数字电视前端平台框图 (2)2.2 1MPEG-2编码器 (2)2.2.1 TS码流的结构 (3)2.2.2 编码速率 (3)2.2.3 编码器的使用 (3)2.3 数字卫星接收机 (4)2.3.1 概述 (4)2.3.2QPSK调制原理 (4)2.3.3 节目速率 (5)2.3.4SCPC/MCPC (5)2.4 复用器 (5)2.4.1 复用器的作用 (5)2.4.2 复用器的原理 (5)2.4.3 复用器的选择 (6)2.5 QAM调制器 (6)2.5.1 调制方式的选择 (6)2.5.2 调制速率 (6)2.5.3QAM调制原理 (7)2.5.4QA M星座图 (7)2.5.3 调制器与复用器 (9)2.6 加扰器 (9)2.7 需要注意的问题 (10)第三章软件系统平台 (11)3.1 EPG系统 (11)3.1.1 EPG主要功能 (11)3.1.2 EPG工作原理 (11)3.1.3 EPG系统结构 (12)3.2 DVB-CA系统 (12)3.2.1 基本定义 (12)3.2.2 DVB-CA原理 (14)3.2.3 DVB-CA的应用模式 (15)3.2.4 解密模式 (16)3.2.5 不解密模式 (16)总结 (18)参考文献 (20)5第一章前言数字电视就是在信源、信道、信宿三个方面全面实现数字化。
