广电宽带EPON技术培训
增强的PON 口功能
符合中国电 信互通标准
S8500 OLT
灵活多功能的业务板 可以根据需要使用不同接口类 型的业务板卡； PON自带8个GE上行接口，通 常情况下无需增加其它业务板；
灵活多功能 的PON业
务板
符合中国电信互通标准 可接入其它厂商符合互通标 准的ONU
内置高端路 由交换机
内置高端路由交换机 多合一功能减少互联接口， 减少配置维护工作量及故障率； 增强的二三层功能允许ONU 承载多种业务；
No.1 No.2 No.3 No.4 No.5
有线电视网络发展分析 什么是EPON
传统运营商网络与EPON网络分析 博达EPON产品介绍电 广电典型组网与博达部分广电成功案例
2008
PON市场规模发展分析
技术成熟 标准统一 政策导向
市场潜力巨大
产品商业化模型 成熟
EPON产品形态和市场方向
OLT（Optical Line Terminal）－光线路终端 ONU（Optical Network Unit）－光网络单元 无源分光器－又叫光分路器，由无源分光器、光缆组成ODN
（Optical Distribution Network）光分配网
PON在网络中的位置 – 接入网
IP 城域网
双向网络新要求之网络管理问题
IP城域网
维护中心
• 维护困难:由于终端用户数 量巨大而且分散,且工作在 非机房环境，故障率高，告 警与故障定位难；
对海量终端、多业务的管理需要自动、批量完成； 管理效率的提高需要全网的统一管理方案；
VLAN配置 • 配置太繁：配置
工作量更大，效 率低
终端设备
内容
P1001/P1501
符合中国电 信互通标准
S8500 OLT
灵活多功能的业务板 可以根据需要使用不同接口类 型的业务板卡； PON自带8个GE上行接口，通 常情况下无需增加其它业务板；
灵活多功能 的PON业
务板
符合中国电信互通标准 可接入其它厂商符合互通标 准的ONU
内置高端路 由交换机
内置高端路由交换机 多合一功能减少互联接口， 减少配置维护工作量及故障率； 增强的二三层功能允许ONU 承载多种业务；
No.1 No.2 No.3 No.4 No.5
有线电视网络发展分析 什么是EPON
传统运营商网络与EPON网络分析 博达EPON产品介绍电 广电典型组网与博达部分广电成功案例
2008
PON市场规模发展分析
技术成熟 标准统一 政策导向
市场潜力巨大
产品商业化模型 成熟
EPON产品形态和市场方向
OLT（Optical Line Terminal）－光线路终端 ONU（Optical Network Unit）－光网络单元 无源分光器－又叫光分路器，由无源分光器、光缆组成ODN
（Optical Distribution Network）光分配网
PON在网络中的位置 – 接入网
IP 城域网
双向网络新要求之网络管理问题
IP城域网
维护中心
• 维护困难:由于终端用户数 量巨大而且分散,且工作在 非机房环境，故障率高，告 警与故障定位难；
对海量终端、多业务的管理需要自动、批量完成； 管理效率的提高需要全网的统一管理方案；
VLAN配置 • 配置太繁：配置
工作量更大，效 率低
终端设备
内容
P1001/P1501
有线数字电视基础知识培训资料
数字电视基础知识
4、数字电视频道太多，找频道会不会成为一个难 、数字电视频道太多， 题？ 数字电视传送大量的电视频道，在提供更多选择机 数字电视传送大量的电视频道， 会的同时， 会的同时，也为用户提供了轻松解决找频道难的三 种方法： 直接输入节目编号，并通过遥控器的上、 种方法：①直接输入节目编号，并通过遥控器的上、 下键转换频道； 通过电子节目指南（ 下键转换频道；②通过电子节目指南（ EPG ）显 示的信息帮助选择频道； 运用“喜爱节目”功能， 示的信息帮助选择频道；③运用“喜爱节目”功能， 将自己喜欢的节目归类排序，查找频道更为方便快 将自己喜欢的节目归类排序， 捷。
数字电视基础知识
7、付费电视将有哪些节目可选看？该业务何 付费电视将有哪些节目可选看？ 付费电视将有哪些节目可选看 时推出？ 时推出？ 目前金华传送了中视传媒、上海文广、 目前金华传送了中视传媒、上海文广、北广 鼎视、 鼎视、等近百套付费节目
数字电视基础知识
8、 数字电视为什么会几个频道同时出现故 障？ 套节目经压缩编码， 由于数字电视是将 4 ～ 6 套节目经压缩编码， 带宽内传输。 打包形成一个 TS 流后在 8MHZ带宽内传输。 带宽内传输 流中， 因此在同一个 TS 流中，只要有一套节目不 正常（无图像或出现马赛克）， ），其他几套节 正常（无图像或出现马赛克），其他几套节 目肯定都不正常。 目肯定都不正常。
数字电视基础知识
9、什么是数字机顶盒？ 什么是数字机顶盒？ 什么是数字机顶盒 数字机顶盒是一种将数字电视信号转换成现 在电视机能够接收的视、音频信号的设备。 在电视机能够接收的视、音频信号的设备。 它具有类似于电脑的结构和专用的操作系统 及应用软件， 及应用软件，不仅具备数字电视信号的解码 功能，而且还可以对用户授权信息进行解析、 功能，而且还可以对用户授权信息进行解析、 解密。数字机顶盒采用中文菜单式操作， 解密。数字机顶盒采用中文菜单式操作，非 常直观方便。 常直观方便。
数字电视培训教程PPT课件
精选ppt课件2021
16
2、有线数字电视的主流标准与方式
1）标准： DVB-C ATSC-16VSB，ATSC-64QAM
ISDB-C
精选ppt课件2021
17
2)四种方式：
DVB-C
ATSC-64QAM ATSC-16VSB
ISDB-C
传送方式 16-64QAM 64QAM
16VSB
64QAM
➢ 提供其他增值业务：数据广播，视频点播，电子商务，软件下载 ，电视购物……
➢ 为“三网融合”提供了技术上的可能性。
精选ppt课件2021
4
3、数字电视分类
HDTV：图像分辨率1920×1080（16：9） SDTV：图像分辨率720×756（PAL）
720×480（NTSC） LDTV：VCD级图像分辨率
编码：量化后的信号仍然只是离散信号，还不是数字信号。用 n比特二进制码来表示已经量化了的取样值，称为编码。 每个二进制数对应一个量化电平，再按时序将它们排列 起来，就得到基带数字信息流。
传输速率：传输速率=取样频率fs×量化比特数
精选ppt课件2021
20
2）音频信号的数字化
• 取样频率：>40KHz。 常用11.025KHz，22.05KHz，44.1KHz，48KHz。
精选ppt课件2021
2
一、数字电视基本概念
1、什么是数字电视
数字电视是一个系统。它指一个从节目摄 制、制作、编辑、存储、发送、传输，到信号 接收、处理、显示等全过程完全数字化的电视 系统。
精选ppt课件2021
3
2、数字电视实现的意义
➢ 使整个广播电视节目制作和传输质量显著改善，信道资源利用率 大大提高。
最新有线数字电视前端基础知识

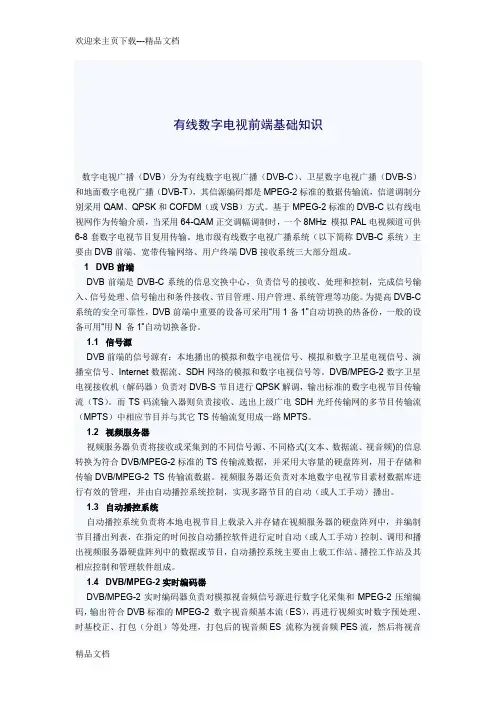

有线数字电视前端基础知识数字电视广播（DVB）分为有线数字电视广播（DVB-C）、卫星数字电视广播（DVB-S）和地面数字电视广播（DVB-T），其信源编码都是MPEG-2标准的数据传输流，信道调制分别采用QAM、QPSK和COFDM（或VSB）方式。
基于MPEG-2标准的DVB-C以有线电视网作为传输介质，当采用64-QAM正交调幅调制时，一个8MHz 模拟PAL电视频道可供6-8套数字电视节目复用传输。
地市级有线数字电视广播系统（以下简称DVB-C系统）主要由DVB前端、宽带传输网络、用户终端DVB接收系统三大部分组成。
1 DVB前端DVB前端是DVB-C系统的信息交换中心，负责信号的接收、处理和控制，完成信号输入、信号处理、信号输出和条件接收、节目管理、用户管理、系统管理等功能。
为提高DVB-C 系统的安全可靠性，DVB前端中重要的设备可采用“用1备1”自动切换的热备份，一般的设备可用“用N 备1”自动切换备份。
1.1 信号源DVB前端的信号源有：本地播出的模拟和数字电视信号、模拟和数字卫星电视信号、演播室信号、Internet数据流、SDH网络的模拟和数字电视信号等。
DVB/MPEG-2数字卫星电视接收机（解码器）负责对DVB-S节目进行QPSK解调，输出标准的数字电视节目传输流（TS）。
而TS码流输入器则负责接收、选出上级广电SDH光纤传输网的多节目传输流（MPTS）中相应节目并与其它TS传输流复用成一路MPTS。
1.2 视频服务器视频服务器负责将接收或采集到的不同信号源、不同格式(文本、数据流、视音频)的信息转换为符合DVB/MPEG-2标准的TS传输流数据，并采用大容量的硬盘阵列，用于存储和传输DVB/MPEG-2 TS传输流数据。
视频服务器还负责对本地数字电视节目素材数据库进行有效的管理，并由自动播控系统控制，实现多路节目的自动（或人工手动）播出。
1.3 自动播控系统自动播控系统负责将本地电视节目上载录入并存储在视频服务器的硬盘阵列中，并编制节目播出列表，在指定的时间按自动播控软件进行定时自动（或人工手动）控制、调用和播出视频服务器硬盘阵列中的数据或节目，自动播控系统主要由上载工作站、播控工作站及其相应控制和管理软件组成。
有线电视技术培训
有线电视技术培训有线电视技术是指利用有线电视网络传输信号和数据的技术。
随着科技的进步和社会的发展，有线电视技术在电视娱乐和信息传输方面发挥着重要作用。
为了提高有线电视技术人员的专业能力，培训是必不可少的。
一、培训内容1. 有线电视网络架构：培训人员需了解有线电视网络架构，包括中心控制系统、传输设备和终端设备等。
掌握有线电视网络的整体框架和运作原理。
2. 频道调制与传输：培训人员需要学习频道调制和传输技术，包括信号解调、频点设置和传输优化等。
了解不同频道的不同传输方式，如模拟信号传输和数字信号传输。
3. 信号质量检测：培训人员需要学习信号质量检测方法和工具，如信号强度、频率偏移和误码率等指标。
掌握不同指标的测量方法和分析技巧，以保证有线电视信号的良好质量。
4. 机顶盒配置与维护：培训人员需了解机顶盒的配置和维护技术，包括机顶盒的安装、调试和故障排除等。
熟悉机顶盒的各种功能和接口，以提供用户良好的观影体验。
5. 故障处理与维修：培训人员需要学习有线电视故障处理和维修技术，包括信号中断、信号干扰和设备故障等。
了解故障排除的基本步骤和常见故障的解决方法，提供及时有效的服务。
二、培训方法1. 理论培训：通过课堂教学，向培训人员传授有线电视技术的基本概念和原理。
可以借助投影仪、电子白板等多媒体设备，以图文并茂的方式进行讲解。
2. 实践培训：通过实际操作培训，让培训人员亲自动手进行有线电视设备的安装和调试。
可以搭建实际的有线电视网络环境，让学员模拟真实的工作场景进行操作。
3. 案例分析：通过研究和分析实际案例，让培训人员理解和解决各种有线电视技术问题。
可以引入国内外经典案例，加深培训人员对有线电视技术的认识和理解。
4. 自学指导：为了加强培训人员的学习能力和自主学习能力，可以提供相关教材和学习资料，指导他们进行自主学习和深入研究。
三、培训评估为了确保培训的效果和质量，可以进行培训评估，包括学员的学习情况、学习成果和培训后的工作表现等方面的评价。
有线电视技术知识培训(DOC 59页)
有线电视技术知识培训(DOC 59页)有线电视基础培训目录第一章网络指标计算理论基础 (3)第一节分贝 (3)第二节电平 (6)作业题 (9)第二章放大器工作电平的选择 (10)第一节放大器（最低）输入电平的确定 (10)第二节放大器最高输出电平的确定…………………………………………………11作业题 (12)第三章：广电宽带城域网广播信道技术 (13)第一节广电宽带城域网内容摘要 (13)第二节有线电视（模拟）系统技术规范 (15)第三节广播电视信号的失真 (16)第四节光传输系统 (17)作业题 (18)第四章HFC双向交互网………………………………………………… (19)第一节上行通道的主要技术规范 (19)第二节上行数据信号传输网的特点…………………………………………………20第三节上行网络的应付措施和具体做法 (20)第四节上行数据信号的传输与每Hz固定功率法 (21)第五节上行激光器的工作点的选择…………………………………………………22第六节HFC光链路组网方式 (23)作业题 (23)第五章HFC双向交互网的调试………………………………………………… (24)第一节下行链路 (24)第二节上行链路的调试与细则………………………………………… (29)第三节SG2000与SG1000光工作站的调试…………………………………………31作业题 (31)第六章住宅小区双向网设计技术参数与实例…………………………………………… (30)第一节温州市有线电视双向网络有关技术参数有线宽带简介 (32)第二节小区设计说明 (33)第三节小区平面布置图 (35)第四节小区接入网电原理图………………………………………… (36)第七章有线宽带简介 (37)第一节硬件安装 (37)第二节网卡驱动程序的安装 (38)第三节PPPOE拨号方式设置 (41)第四节Cable Modem的信息 (46)第五节电脑的信息………………………………………………… (49)第八章使用中常见问题答疑 (52)第一节有关电脑设置的问题 (52)第二节Cable Modem状态及相关问题…………………………………………………52第三节上网常识与技巧 (53)第九章双向交互传输网络维护与故障排除实例 (54)作业题 (55)第十章最常用的英语单词与词组…………………………………………… (56)附录部分图纸标识 (58)第一章网络指标计算理论基础第一节分贝在电视技术中，为了简化各种复杂繁琐的计算，人们采用分贝来表示系统中两个功率（或电压）大小的比较；使原来需要用乘除法运算的地方，改为加减法来运算。
广电网络前端培训教程-有线数字电视技术
某企业利用有线数字电视技术进行远程培训，实现了低 成本、高效率和便捷性的培训方式。通过数字传输，企 业可以将培训内容实时传输到各地的分会场，避免了传 统培训中的人员集中和差旅费用。同时，有线数字电视 的稳定性和清晰度保证了培训的质量和效果。这种远程 培训方式提高了企业的培训效率和员工的专业素质，增 强了企业的竞争力。
03
有线数字电视技术设备
前端设备
前端系统
包括信号接收、处理、调制等设备， 用于将模拟信号转换为数字信号，并 将信号分配给各频道。
卫星接收机
用于接收卫星传送的数字电视信号， 将其转换为适合传输的信号格式。
编码器
将音视频信号转换为适合传输的数字 信号，并对其进行压缩和编码。
QAM调制器
将数字信号调制到适合有线传输的频 率范围内，并生成QAM信号。
某电视台采用有线数字电视技术进行节目 制作与传输，实现了高效制作和稳定的信 号传输。数字技术提高了节目质量，减少 了信号损失，保证了画面的清晰度和音质 的高保真。同时，有线数字电视的覆盖面 广，能够将节目传输到更广泛的区域，提 高了节目的传播效果和影响力。
案例三
总结词
低成本、高效率、便捷性
详细描述
详细描述
某城市为了提升电视服务质量和用户体验，进行了有线数字电视网络建设。通过技术升级和改造，实 现了信号的数字化传输，提高了信号质量和稳定性。同时，覆盖面更广，满足了更多用户的需求。这 一举措提升了城市的数字化水平，也为用户带来了更好的视听体验。
案例二
总结词
高效制作、信号稳定、覆盖面广
VS
详细描述
（Quadrature Phase Shift Keying，四相相位移位键控）等，这些调制方式能够有效 地将数字信号转换为适合有线传输的信号。
03
有线数字电视技术设备
前端设备
前端系统
包括信号接收、处理、调制等设备， 用于将模拟信号转换为数字信号，并 将信号分配给各频道。
卫星接收机
用于接收卫星传送的数字电视信号， 将其转换为适合传输的信号格式。
编码器
将音视频信号转换为适合传输的数字 信号，并对其进行压缩和编码。
QAM调制器
将数字信号调制到适合有线传输的频 率范围内，并生成QAM信号。
某电视台采用有线数字电视技术进行节目 制作与传输，实现了高效制作和稳定的信 号传输。数字技术提高了节目质量，减少 了信号损失，保证了画面的清晰度和音质 的高保真。同时，有线数字电视的覆盖面 广，能够将节目传输到更广泛的区域，提 高了节目的传播效果和影响力。
案例三
总结词
低成本、高效率、便捷性
详细描述
详细描述
某城市为了提升电视服务质量和用户体验，进行了有线数字电视网络建设。通过技术升级和改造，实 现了信号的数字化传输，提高了信号质量和稳定性。同时，覆盖面更广，满足了更多用户的需求。这 一举措提升了城市的数字化水平，也为用户带来了更好的视听体验。
案例二
总结词
高效制作、信号稳定、覆盖面广
VS
详细描述
（Quadrature Phase Shift Keying，四相相位移位键控）等，这些调制方式能够有效 地将数字信号转换为适合有线传输的信号。
有线数字电视基础知识培训管理资料
将培训测试成绩和反馈调查结 果反馈给学员，让学员了解自 己的学习情况和需要改进的地
方。
反馈给讲师
将反馈调查结果反馈给讲师，帮 助讲师了解自己的教学方法和效 果，以便改进教学策略。
制定改进措施
根据反馈结果制定相应的改进措施 ，例如增加某些方面的培训内容、 改进教学方式等。
04
培训后续跟进与服务
定期复习与巩固练习
有线数字电视基础知识培训 管理资料
2023-10-30
目录
• 培训课程设计 • 培训师资力量 • 培训效果评估 • 培训后续跟进与服务
01
培训课程设计
培训目标
掌握有线数字电视基础知识
让学员了解有线数字电视的基本概念、技术原理和系统架构，掌 握相关的基本知识和技能。
提高实际操作能力
通过实际操作和模拟演练，让学员能够熟练地使用和维护有线数 字电视系统，提高其在实际工作中的操作能力和应对突发情况的 能力。
感谢您的观看
THANKS
采用多媒体教学、PPT演示、实物展示等多种方式，让学 员全面了解数字电视的基础知识和技术原理。
案例分析
通过分析实际案例，让学员了解数字电视系统的维护和管 理中的常见问题和解决方案。
实践操作
通过实际操作和模拟演练，让学员掌握如何使用和维护有 线数字电视系统，提高其在实际工作中的操作能力和应对 突发情况的能力。
培训师授课技巧
课程设计
能够根据学员的需求和特点，设计 针对性强、生动有趣的课程，提高 学员的学习兴趣和参与度。
语言表达能力
能够清晰、准确地表达复杂的概念 和理论，使学员易于理解和掌握。
课堂掌控能力
能够有效地掌控课堂节奏和氛围， 确保学员保持专注和学习状态。
方。
反馈给讲师
将反馈调查结果反馈给讲师，帮 助讲师了解自己的教学方法和效 果，以便改进教学策略。
制定改进措施
根据反馈结果制定相应的改进措施 ，例如增加某些方面的培训内容、 改进教学方式等。
04
培训后续跟进与服务
定期复习与巩固练习
有线数字电视基础知识培训 管理资料
2023-10-30
目录
• 培训课程设计 • 培训师资力量 • 培训效果评估 • 培训后续跟进与服务
01
培训课程设计
培训目标
掌握有线数字电视基础知识
让学员了解有线数字电视的基本概念、技术原理和系统架构，掌 握相关的基本知识和技能。
提高实际操作能力
通过实际操作和模拟演练，让学员能够熟练地使用和维护有线数 字电视系统，提高其在实际工作中的操作能力和应对突发情况的 能力。
感谢您的观看
THANKS
采用多媒体教学、PPT演示、实物展示等多种方式，让学 员全面了解数字电视的基础知识和技术原理。
案例分析
通过分析实际案例，让学员了解数字电视系统的维护和管 理中的常见问题和解决方案。
实践操作
通过实际操作和模拟演练，让学员掌握如何使用和维护有 线数字电视系统，提高其在实际工作中的操作能力和应对 突发情况的能力。
培训师授课技巧
课程设计
能够根据学员的需求和特点，设计 针对性强、生动有趣的课程，提高 学员的学习兴趣和参与度。
语言表达能力
能够清晰、准确地表达复杂的概念 和理论，使学员易于理解和掌握。
课堂掌控能力
能够有效地掌控课堂节奏和氛围， 确保学员保持专注和学习状态。
最新广电网络前端培训教程----有线数字电视技术
有线数字电视系统基本架构 ————EPG系统
电子节目指南（EPG）系统
在数字电视中： 相同频带内，传输节目的数量大幅度上升 产生了大量的新业务 观众需要在大量的节目中方便迅速地选择节 目。
电子节目指南正是实现这一目的的工具。
EPG系统
电子节目指南是数字电视的标志之一； 电子节目指南与视、音频节目一样，是数字电视
二、有线数字电视前端系统基本构成
系统平台基本构成
节目源
卫星节目 本地节目 高清节目 专业频道 NOVD节目 交互信息
信源处理
信号传输及转换
信号处理
编码器 数字卫星接收机 高清卫星接收机 大卡卫星接收机
NVOD系统
复用 加扰
有线电视网络
光纤网络 网络适配器
QAM
HFC网络
功能子系统
监控系统 EPG系统 CA系统 BOSS系统 数据广播系统 呼叫中心
的基本业务； 电子节目指南可提供丰富的节目预告信息、方便
灵活的检索引擎； 电子节目指南是观众进入数字电视的“门户”。
EPG系统
EPG是数字电视所特有的一项服务。EPG的 功能包括：基本功能有广播电视节目指南（如 节目播出表、当前节目播放、节目介绍、节目 附加信息、节目分类、节目预定、家长分级控 制等），PPV节目指南，NVOD准视频点播节目 指南；扩展功能有数据广播服务指南，节目预 览，分类广告信息服务指南，电子商务信息指 南等。
正交振幅调制（QAM）：调制效率高，要求 传送途径的信噪比高，适合有线电视电缆传输。
键控移相调制（QPSK）：调制效率高，要求 传送途径的信噪比低，适合卫星广播。
残留边带调制（VSB）：抗多径传播效应好 （即消除重影效果好），适合地面广播。
有线电视前端系统
系统集成与维护
系统集成方法
设备选型
根据需求选择合适的设备，包括卫星接收器、编码器、解码器、复 用器等。
架构设计
设计整个有线电视前端系统的架构，包括信号接收、处理、传输等 环节。
安装与调试
按照设计图纸和设备规格进行安装和调试，确保系统的稳定性和性能 。
日常维护与保养
定期巡检
对系统中的设备进行定期巡检，检查设备的运行状态、信号质量 等。
存储分发
将节目信号存储在硬盘中，根据需要随时分发到各个频道。
优先级分发
根据节目重要性或收视率等因素，设置节目分发的优先级。
传输协议与标准
1 2
DVB标准
数字视频广播（DVB）是一种国际通用的数字电 视标准，广泛应用于欧洲、亚洲等地区。
ATSC标准
高级电视系统委员会（ATSC）标准是美国数字 电视标准，采用MPEG-2编码技术。
备份与容灾方案
数据备份
01
定期对重要数据进行备份，采用磁带库、云存储等方式，确保
数据在灾难发生时能完整恢复。
容灾演练
02
定期进行容灾演练，发现潜在问题并改进方案，确保在真正灾
难发生时能迅速应对。
灾后恢复计划
03
制定详细的灾后恢复计划，包括数据恢复、设备更换等步骤，
确保在最短时间内恢复正常业务。
05
促进行业创新
有线电视前端系统的技术创新和升级将推动整个电视产业链的创新和发展，促进行业进步。
THANKS
感谢您的观看
主要功能与应用领域
主要功能
主要包括节目采集、处理和传输等，其中节目采集包括实时采集和文件导入等 方式，处理包括解码、转码、编辑等功能，传输则包括流媒体传输和文件传输 等方式。
系统集成方法
设备选型
根据需求选择合适的设备，包括卫星接收器、编码器、解码器、复 用器等。
架构设计
设计整个有线电视前端系统的架构，包括信号接收、处理、传输等 环节。
安装与调试
按照设计图纸和设备规格进行安装和调试，确保系统的稳定性和性能 。
日常维护与保养
定期巡检
对系统中的设备进行定期巡检，检查设备的运行状态、信号质量 等。
存储分发
将节目信号存储在硬盘中，根据需要随时分发到各个频道。
优先级分发
根据节目重要性或收视率等因素，设置节目分发的优先级。
传输协议与标准
1 2
DVB标准
数字视频广播（DVB）是一种国际通用的数字电 视标准，广泛应用于欧洲、亚洲等地区。
ATSC标准
高级电视系统委员会（ATSC）标准是美国数字 电视标准，采用MPEG-2编码技术。
备份与容灾方案
数据备份
01
定期对重要数据进行备份，采用磁带库、云存储等方式，确保
数据在灾难发生时能完整恢复。
容灾演练
02
定期进行容灾演练，发现潜在问题并改进方案，确保在真正灾
难发生时能迅速应对。
灾后恢复计划
03
制定详细的灾后恢复计划，包括数据恢复、设备更换等步骤，
确保在最短时间内恢复正常业务。
05
促进行业创新
有线电视前端系统的技术创新和升级将推动整个电视产业链的创新和发展，促进行业进步。
THANKS
感谢您的观看
主要功能与应用领域
主要功能
主要包括节目采集、处理和传输等，其中节目采集包括实时采集和文件导入等 方式，处理包括解码、转码、编辑等功能，传输则包括流媒体传输和文件传输 等方式。
临汾广电高清数字电视前端项目数码视讯成功中标
２ ０ １ ３ 年第 ｌ １ 期（ 总第 ２ ８ ７ 期）
责 任 编辑： 胡 欣 欣 邮 箱： ｈ ｕ ｘ ｘ ｃ ａ ｔ ｖ ＠ ｓ ｉ ｎ ａ ． ｃ ｏ ｍ 匿

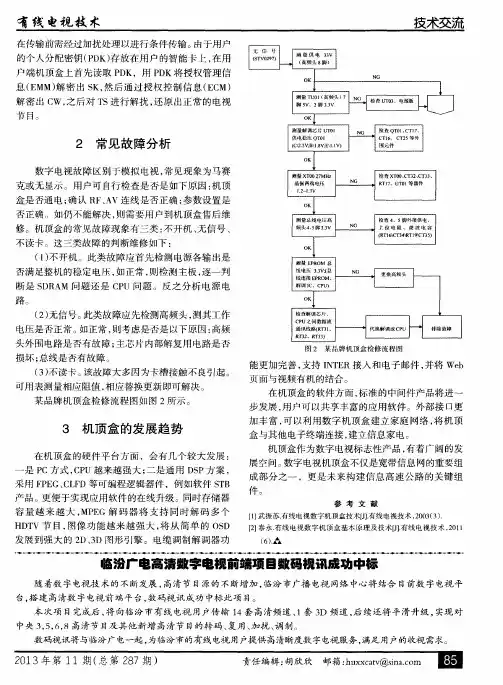

修 。机 顶 盒 的常见 故 障现 象有 三类 ： 不开机 、 无信号 、 不读 卡 。这三类 故 障 的判 断 维修 如下 ： （ １ ） 不 开 机 。此类 故 障应 首先 检测 电源 各输 出是 否满足 整机 的稳定 电压 ， 如正 常 ， 则检 测 主板 ， 逐一 判
断是 Ｓ Ｄ Ｒ Ａ Ｍ 问 题 还是 Ｃ Ｐ Ｕ 问题 。反 之 分析 电源 电
路。
（ ２ ） 无 信号 。 此类 故 障应先 检测 高频 头 ， 测 其工 作
电压是 否正 常 。 如正 常 ， 则 考虑 是否 是 以下原 因 ： 高频
头 外 围电路 是 否有 故 障 ； 主芯 片 内部解 复 用 电路是 否 损坏 ； 总线 是否有 故 障 。 （ ３ ） 不读 卡 。 该故 障大 多 因为卡槽 接 触不 良引 起 。
在 机顶 盒 的软件 方 面 ， 标 准 的 中间件 产 品将进 一 步 发展 ， 用 户可 以共 享 丰富 的应 用软 件 。外部 接 口更
３ 机 顶 盒 的发 展 趋 势 ห้องสมุดไป่ตู้
在机 顶 盒 的硬件 平 台方 面 ，会有 几 个较 大发 展 ：
一
加丰富 ， 可 以 利用 数 字机 顶 盒 建立 家 庭 网络 ， 将 机 顶 盒 与其他 电子终端 连接 ， 建立 信 息家 电 。 机顶 盒作 为 数字 电视 标 志性 产 品 ， 有 着广 阔 的发 展 空问 。 数字 电视机 顶盒 不仅 是宽 带信 息 网的重要 组 成 部 分之 一 ，更是 未 来 构建 信 息 高 速 公路 的关 键 组
内蒙古广电网络数字电视前端系统简介
第36卷作者简介：任艳红内蒙古广播电视网络集团有限公司高级工程师内蒙古广电网络数字电视前端系统简介任艳红内蒙古广播电视网络集团有限公司内蒙古呼和浩特市010051【摘要】内蒙古广电网络数字电视总前端由信源系统、复用系统、CA 系统、EPG 系统、盟市分前端系统、信号监测监视系统、网管系统组成。
各个系统都符合国家及国际相关标准，各项播出指标符合相关标准要求，本文对内蒙古广播电视网络集团有限公司数字电视前端系统平台的各功能模块作简要介绍。
【关键词】数字电视信源接收信号复用监测系统【中图分类号】TN949.197【文献标识码】B【文章编号】2096-0751（2019）07-0012-031概述内蒙古广电网络数字电视总前端负责全区广播电视节目信号源的接收、处理和分发。
为保障前端信号的安全播出，按照国家广电总局62号令相关要求，前端平台从供配电、信源接收（卫星、光缆、本地）、预复用、CA 系统、EPG 系统、复用加扰、调制适配、信号传输均实现1+1主备信号热备份和自动切换，并且在突发状况下可由值机员一键切换为CCTV-1光缆信号播出。
总前端平台采用分级监测、切换，保障信号传输安全。
监测系统包含QPSK 卫星信号监测，ASI 码流信号监测，IP 信号监测，RF 射频信号监测等。
2各系统模块主要功能总前端由信源系统、数字电视前端复用系统、CA 系统、EPG 系统、盟市分前端系统、信号监测监视系统、网管系统组成。
各个系统都符合国家及国际相关标准，采用国内成熟并有大规模实际运营案例的，高可靠性的有线数字电视产品和技术，确保系统可以达到安全播出和可运营可管理的技术要求。
系统框图如图1所示。
技术应用--55数字传媒研究第36卷2019年第7期2.1信源系统信源系统主要负责接收有线数字电视前端的输入节目信号，并将信号分配到后续数字电视前端进行处理；信号源主要包括卫星、国家广播电视光缆干线传输信号源、本地电视台信号源。
有线数字电视前端基础知识
有线数字电视前端基础知识有线数字电视前端基础知识数字电视广播（DVB）分为有线数字电视广播（DVB-C）、卫星数字电视广播（DVB-S）和地面数字电视广播（DVB-T），其信源编码都是MPEG-2标准的数据传输流，信道调制分别采用QAM、QPSK 和COFDM（或VSB）方式。
基于MPEG-2标准的DVB-C以有线电视网作为传输介质，当采用64-QAM正交调幅调制时，一个8MHz 模拟PAL电视频道可供6-8套数字电视节目复用传输。
地市级有线数字电视广播系统（以下简称DVB-C系统）主要由DVB前端、宽带传输网络、用户终端DVB接收系统三大部分组成。
1 DVB前端DVB前端是DVB-C系统的信息交换中心，负责信号的接收、处理和控制，完成信号输入、信号处理、信号输出和条件接收、节目管理、用户管理、系统管理等功能。
为提高DVB-C 系统的安全可靠性，DVB 前端中重要的设备可采用“用1备1”自动切换的热备份，一般的设备可用“用N 备1”自动切换备份。
1.1 信号源DVB前端的信号源有：本地播出的模拟和数字电视信号、模拟和数字卫星电视信号、演播室信号、Internet数据流、SDH网络的模拟和数字电视信号等。
DVB/MPEG-2数字卫星电视接收机（解码器）负责对DVB-S节目进行QPSK解调，输出标准的数字电视节目传输流（TS）。
而TS码流输入器则负责接收、选出上级广电SDH光纤传输网的多节目传输流（MPTS）中相应节目并与其它TS传输流复用成一路MPTS。
1.2 视频服务器视频服务器负责将接收或采集到的不同信号源、不同格式(文本、数据流、视音频)的信息转换为符合DVB/MPEG-2标准的TS传输流数据，并采用大容量的硬盘阵列，用于存储和传输DVB/MPEG-2 TS传输流数据。
视频服务器还负责对本地数字电视节目素材数据库进行有效的管理，并由自动播控系统控制，实现多路节目的自动（或人工手动）播出。
1.3 自动播控系统自动播控系统负责将本地电视节目上载录入并存储在视频服务器的硬盘阵列中，并编制节目播出列表，在指定的时间按自动播控软件进行定时自动（或人工手动）控制、调用和播出视频服务器硬盘阵列中的数据或节目，自动播控系统主要由上载工作站、播控工作站及其相应控制和管理软件组成。
数字电视基础知识培训(有线电视网络技术培训班)100406(PPT课件)
20XX年全疆广播影视系统有线电视网络技术培训班数字电视技术原理新疆广电网络教学目的数字电视技术作为广播电视的第二次革命，目前已广泛应用于广播电视系统的各个领域，从节目制作、播出的电视台、电台到节目传输的节传中心、网络公司等广电系统的各个台站都已实现广播电视的数字化。
本课程的目的是通过系统地讲解数字电视关键技术的理论知识，并结合实际应用，进一步提高工程技术人员数理论知识，并结合实际应用，进步提高工程技术人员数字电视理论水平，系统地掌握数字电视的组成结构和关键技术。
2001-2008 XJNT. All rights reserved. 新疆广电网络教学重点与难点 1、数字电视的概念2、数字电视系统组成结构3、数字化的三要素4、信源编码技术（编码算法）5、传输流及复用技术6、信道编码技术 8、调制技术 2001-2008 XJNT. All rights reserved. 新疆广电网络数字电视技术课程安排第1章：数字电视概述（计划时间0.5小时）第2章：数字电视编码技术（信源编码）计划时间（1.5个小时第3章：传输码流及其复用技术0.5个小时第4章：信道编码、调制技术（计划1个小时） 2001-2008 XJNT. All rights reserved. 新疆广电网络参考书数字电视基本原理（机械工业出版社）数字电视基础—视频和音频系统的设计与安装（人民邮电出版社） 2001-2008 XJNT. All rights reserved. 新疆广电网络数字电视技术原理第1章数字电视概述 2001-2008 XJNT. All rights reserved.新疆广电网络本章要点●了解数字电视的概念、优点。
●了解数字电视系统结构框图。
●了解数字电视的标准。
●了解数字电视的核心技术。
2001-2008 XJNT. All rights reserved. 新疆广电网络模拟电视系统的特点在电视信号的制作处理、控制调节、记录重放、调制解调、传输转播、接收显示等过程中，图像信号和伴音信号都是在时间轴上和振幅轴上连续变化的模拟信号。
