PLC的基本功能

plc常用元器件及功能PLC（Programmable Logic Controller，可编程逻辑控制器）系统中的常用元器件主要包括以下几个部分：1. 中央处理单元（CPU）CPU是PLC的核心部件，负责执行用户程序、处理输入信号、进行逻辑和算术运算，并根据运算结果产生输出控制信号。

它内部通常包括微处理器、存储器（RAM、ROM等）、以及其他控制电路。

2. 电源模块提供电源转换功能，将交流电转换为PLC内部所需的直流稳压电源，确保系统稳定运行。

3. 输入/输出模块（I/O模块）输入模块：接收来自现场设备（如传感器、按钮、限位开关等）的电信号，并将其转换成CPU可以识别和处理的形式。

输出模块：根据CPU的指令驱动外部执行机构，例如接触器、电磁阀、电机启动器等，实现对生产设备的控制。

4. 继电器、定时器、计数器在PLC软件中，这些元件作为逻辑编程的基本元素，虽然它们不是物理存在的元器件，但在编程时被当作逻辑对象使用：输入继电器（I）：模拟实际的输入信号状态。

输出继电器（Q）：用于控制输出设备的动作。

辅助继电器（M）：用于内部逻辑运算和状态记忆。

定时器（T）：在设定的时间间隔内积累时间，达到设定值后改变状态。

计数器（C）：累计输入脉冲数量，达到预设值时触发特定动作。

5. 人机界面（HMI）或触摸屏提供操作员与PLC系统的交互平台，显示实时数据、报警信息、设备状态等，并允许操作员通过图形化界面发送指令或设置参数。

6. 通信模块支持不同类型的网络协议，实现与其他PLC、上位机、智能设备之间的数据交换和远程监控。

7. 其他扩展模块模拟量输入/输出模块（AI/AO）：处理连续变化的模拟信号，如温度、压力、流量等。

高速计数模块：用于高速脉冲信号的采集和处理。

运动控制模块：适用于精确控制伺服电机和步进电机等运动装置。

PLC综述可编程序逻辑控制器（Programmable Logic Controller）简称PLC,是一种以微处理器为基础、带有指令存储器和输入输出接口、综合了微电子技术、计算机技术、自动控制技术、通信技术的新一代工业控制装置。

它能够存储和执行指令，进行位置控制、逻辑控制、顺序控制、定时、计数和算术运算等操作，并通过数字式和模拟式的输入和输出，控制各种类型的机械或生产过程。

PLC是电子技术、计算机技术与继电器逻辑自动控制系统相结合的产物。

它不仅充分发挥了计算机的优点，以满足各种工业生产过程自动控制的需要，同时又照顾一般电气操作人员的技术水平和习惯，采用梯形图或状态流程图等编辑方式，使PLC的使用始终保持大众化的特点。

PLC可以用于单台机电设备的控制，也可以用于生产流水线的控制。

使用者可根据生产过程和工艺要求编制控制程序。

程序运行后，PLC就根据现场输入信号（按钮、行程开关、接近开关或其他传感信号）按照预先编入的程序对执行机构（如电磁阀、电动机等）的动作进行控制。

一、PLC简介及其特点：1、PLC简介:可编程控制器（Programmable Logic Controller ，简称PLC，下同）是电气自动控制的新技术，目前公开发行适用于技校的教材较少，给广大师生的学习带来诸多不便。

本文介绍PLC的编程设计方案，使电气工程技术人员特别是初学者对PLC技术加深了解和认识；同时帮助学生更好地解决学习PLC技术中最难掌握的编程难题，达到能够牢固掌握、熟练运用、提高应用设计能力和加快推广应用的目的。

程序设计是整个系统设计的关键环节，在PLC程序设计中，可采用梯形图、指令表、SFC（程序流程图）进行编程。

2、可编程控制器的主要功能这是PLC的基本功能，也是最广泛的应用，如机车的电气控制、包装机械的控制、电梯的控制等（1）用于模拟量的控制：PLC通过模拟量I/O模块，实现模数转换，并对模拟量进行控制。

如闭环系统的过程控制、位置控制和速度控制（2）用于工业机器人的控制：PLC作为一种工业控制器，适用于工业机器人。

PLC的输入输出模块及其功能介绍PLC（可编程逻辑控制器）是一种广泛应用于自动化控制领域的设备，它负责接收和处理各类输入信号，并通过输出信号控制相关设备的运行。

PLC的输入输出模块是其中至关重要的组成部分，下面将对其进行介绍。

一、PLC的输入模块1. 开关输入模块：开关输入模块常用于检测开关的状态，如按钮、开关等。

它能够实时接收开关信号，并将其转化为数字信号输入给PLC，用于控制进程。

2. 传感器输入模块：传感器输入模块用于接收各类传感器产生的信号，如温度传感器、压力传感器、光电开关等。

它能够将传感器信号转化为数字信号，并传输给PLC进行处理，用于监测和控制各种环境参数。

3. 模拟输入模块：模拟输入模块接收模拟（连续变化）信号，如电压信号、电流信号等。

它能够将模拟信号转化为数字信号，以便PLC进行精确的测量和控制。

二、PLC的输出模块1. 开关输出模块：开关输出模块用于输出开关信号控制相关设备的运行，如继电器、电磁阀等。

它能够将PLC产生的数字信号转化为相应的开关信号，控制设备的启停、方向等。

2. 电机控制输出模块：电机控制输出模块常用于控制电机的启停、正反转等操作。

它能够提供适合电机控制的输出信号，并通过PLC对电机进行精确的控制。

3. 模拟输出模块：模拟输出模块用于输出模拟（连续变化）信号，如电压信号、电流信号等。

它能够将PLC产生的数字信号转化为模拟信号，以控制各种需要连续变化的设备。

三、PLC的输入输出模块功能介绍1. 数据采集与监测：PLC的输入输出模块能够实时采集各种输入信号，并将其转化为数字信号输入给PLC进行处理。

通过输入模块，PLC可以监测实时数据，如温度、压力、流量等，以保证系统的正常运行。

2. 逻辑控制和决策：PLC能够根据输入模块接收到的信号进行逻辑判断和决策，然后再通过输出模块控制相应设备的运行。

输入输出模块在逻辑控制过程中起到了桥梁的作用，使得PLC能够实现自动化的控制。

Architecture for Control）
就全世界自动化市场的过去、现在和可以预见的未来而言， PLC仍然处于一种核心地位。在最近出现在美国、欧洲和国内 有关探讨PLC发展的论文中，这个结论是众口一词的，尽管对
PLC的未来发展有着许多不同的意见。
近年来PLC的市场销售一直坚挺；PC控制有了引人注目的 进展，但毕竟只能对高端的PLC产品形成竞争；小型、超小型 PLC的发展势头令人刮目相看；PLC和PC控制在今后可能相互 融合。
• 中型PLC：大多采用16位通用微处理器或单片微处理器； • 大型PLC：大多采用高速位片式微处理器（32位）； • 小型PLC为单CPU系统； • 中、大型PLC则大多为双CPU或多CPU系统； • 对于双CPU系统，一个为字处理器，一般采用8位、16位或32位处 理器；另一个为位处理器，采用由各厂家设计制造的专用芯片。

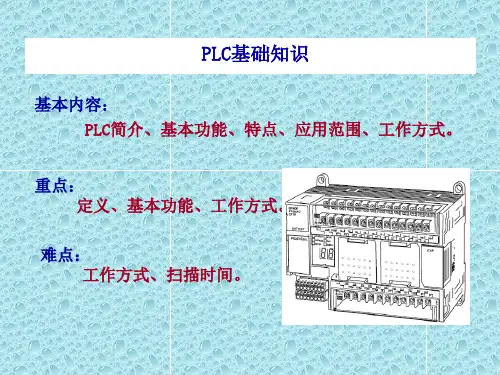

PLC基础知识
基本内容： PLC简介、基本功能、特点、应用范围、工作方式。
重点： 定义、基本功能、工作方式。
难点： 工作方式、扫描时间。
第一节 PLC基础知识
一、 PLC的产生与历史 二、 可编程控制器的定义 三、 PLC的现状及发展趋势 四、PLC的特点 五 、PLC的基本功能 六、 PLC与其他工业控制系统的比较
能够长期保存。
利用某些记忆指令，可以对工作状态进行记忆，以保 持PLC断电后的数据内容不变。 PLC电源恢复后，可以在原工作基础上继续工作。
10 故障诊断功能 PLC可以对系统构成、某些硬件状态、指令的合法性等 进行自诊断，发现异常情况，发出报警并显示错误类型，
如属严重错误则自动中止运行。
PLC的故障自诊断功能，大大提高了PLC控制系统的安全
2.1 PLC内部硬件框图及各部分作用 2.2 PLC工作过程特点及主要性能指标 2.4 PLC分类
