H1032测试接线说明

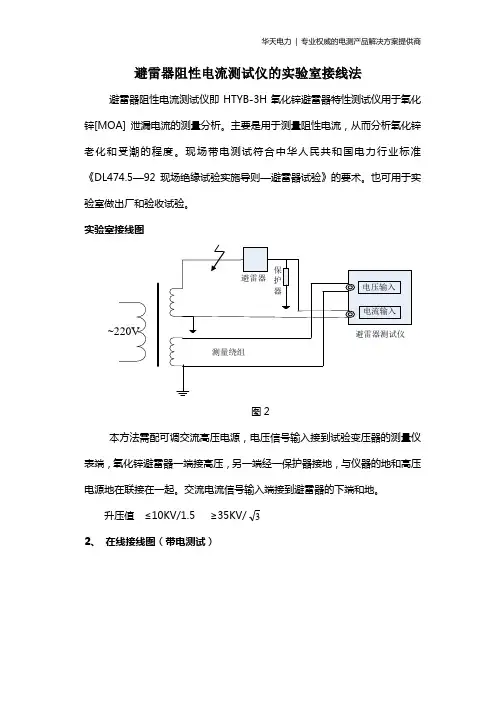

华天电力 | 专业权威的电测产品解决方案提供商 避雷器阻性电流测试仪的实验室接线法 避雷器阻性电流测试仪即HTYB-3H氧化锌避雷器特性测试仪用于氧化锌[MOA] 泄漏电流的测量分析。主要是用于测量阻性电流，从而分析氧化锌老化和受潮的程度。现场带电测试符合中华人民共和国电力行业标准《DL474.5—92现场绝缘试验实施导则—避雷器试验》的要术。也可用于实验室做出厂和验收试验。 实验室接线图

~220V测量绕组

避雷器 电流输入电压输入

电流输入避雷器测试仪

保护器

图2 本方法需配可调交流高压电源，电压信号输入接到试验变压器的测量仪表端，氧化锌避雷器一端接高压，另一端经一保护器接地，与仪器的地和高压电源地在联接在一起。交流电流信号输入端接到避雷器的下端和地。 升压值 ≤10KV/1.5 ≥35KV/ 2、 在线接线图（带电测试） 3华天电力 | 专业权威的电测产品解决方案提供商 电流输入电压输入 电流输入避雷器测试仪

避雷器

计数器

电压互感器

图3 在线测量时电压信号输入端接到与被测避雷器位于同相PT的二次测，电流信号输入端接到避雷器的计数器两端，仪器的接地端接至计数器的下端并与地相联。 根据现场的要求，参照上述接线方式正确连线。 测量原理和数据分析 仪器输入PT二次电压作为参考信号，同时输入MOA电流信号，经过傅立叶变换可以得到电压基波U1、电流基波峰值和电流电压角度Φ（图8）。因此与电压同相分量为阻性电流基波值（Ir1p），正交分量是容性电流基波值（Ic1p）： Ir1p=Ix1pCOSΦ Ic1p=Ix1pSINΦ 考虑到δ=90°—Φ相当于介损角，直接用Φ评价MOA也是十分简捷的：没有“相间干扰”时，Φ大多在81°~86°之间。按“阻性电流不能超过总电流的25%”要求，Φ不能小于75.5°，可参考下表对MOA性能分段评价： 华天电力 | 专业权威的电测产品解决方案提供商 Φ <75° 75°~77° 78°~80° 81°~83° 84°~87° >87° 性能 劣 差 中 良 优 有干扰

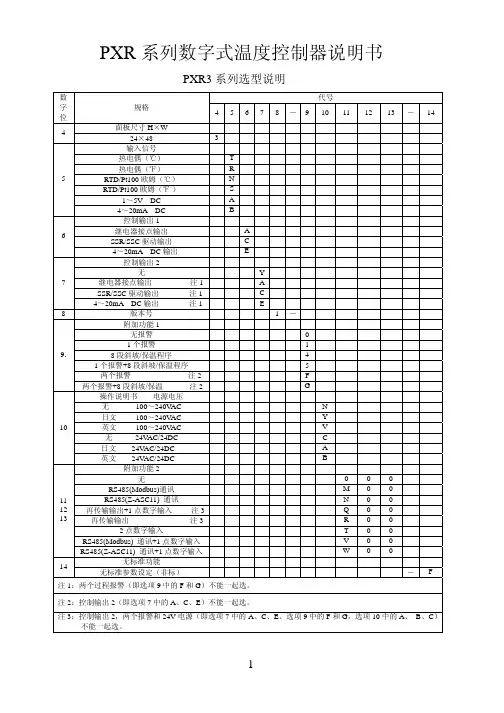

PXR 系列数字式温度控制器说明书PXR3系列选型说明 代号 数字位规格 45678－9101112 13 － 14面板尺寸H ×W 4 24×48 3 输入信号 热电偶（℃） T 热电偶（℉） R RTD/Pt100欧姆（℃） N RTD/Pt100欧姆（℉。

） S 1～5V DC A 54～20mA DC B 控制输出1 继电器接点输出 A SSR/SSC 驱动输出 C 64～20mA DC 输出 E 控制输出2 无 Y 继电器接点输出 注1 A SSR/SSC 驱动输出 注1 C 74～20mA DC 输出 注1 E 8版本号 1－ 附加功能1 无报警 0 1个报警 1 8段斜坡/保温程序 4 1个报警+8段斜坡/保温程序 5 两个报警 注2 F 9.两个报警+8段斜坡/保温 注2 G 操作说明书 电源电压 无 100～240V AC N 日文 100～240V AC Y 英文 100～240V AC V 无 24V AC/24DC C 日文 24V AC/24DC A 10英文 24V AC/24DC B 附加功能2 无 0 0 0 RS485(Modbus)通讯 M 0 0 RS485(Z-ASC11) 通讯 N 0 0 再传输输出+1点数字输入 注3 Q 0 0 再传输输出 注3 R 0 0 2点数字输入 T 0 0 RS485(Modbus) 通讯+1点数字输入 V 0 0 111213RS485(Z-ASC11) 通讯+1点数字输入 W 0 0 无标准功能14 无标准参数设定（非标） － F 注1：两个过程报警（即选项9中的F 和G ）不能一起选。

注2：控制输出2（即选项7中的A 、C 、E ）不能一起选。

注3：控制输出2，两个报警和24V 电源（即选项7中的A 、C 、E 、选项9中的F 和G ，选项10中的A 、 B 、C ）不能一起选。

PXR4系列选型说明 代号 数字位规格 45678－910 11 12 13面板尺寸W ×H 4 48×48mm 4 输入信号 热电偶（℃） T 热电偶（℉） R RTD/Pt100欧姆（℃） N RTD/Pt100欧姆（℉。

CPM253共有3种安装方式，如下：1.1 墙式安装1.2 管道安装1.3 气候防护罩安装注：管道安装需要额外订购安装附件，气候防护罩需作为附件单独订购。

变送器如果安装在室外露天环境，建议选用气候防护罩以保护仪表。

2.1连接模拟电极1)把随机提供的对应接线图贴到接线端子上。

2)绿、白、黄三根温度线分别连接11，12，13号端子。

3)测量和参比信号分别连接“pH”和“REF”端子；棕色等电势线连接到“PA/PM”端子。

4)玻璃电极电缆的外屏蔽接到“S”端子；ISFET电极电缆的外屏蔽接到PE端子，PE端子接地。

5)标记“NC”和未标记的端子不接。

6)220VAC电源接到L1和N端子；24VDC电源接到+和-端子。

7)第一路电流输出（pH）接到31、32端子，第二路电流输出（温度，可选）接到33、34端子。

2.2连接Memosens数字电极1)把随机提供的对应接线图贴到接线端子上。

2)棕、白、绿、黄四根电缆线分别连接到87，88，96，97号端子。

3)标记“NC”和未标记的端子不接。

4)220VAC电源接到L1和N端子；24VDC电源接到+和-端子。

注：须保证所有的缆塞拧紧、密封。

3.1 电极设置按“E”键，输入密码“22”。

在“SETUP 1”菜单下的“A2”菜单选择“Sym”等电势连接或“Asys”非等电势连接。

3.2 量程设置在“Current Output”菜单下，设置4－20mA对应量程。

3.3 变送器复位在“Service”菜单下的“S9”菜单，选择“Facty”复位变送器。

4 标定按“CAL”键，输入密码“22”。

在“Calibration”菜单下完成标定。

1)在“C12”菜单输入第一个标定液的pH值，按“CAL”键。

2)进入“C13”菜单，屏幕闪烁。

3)稳定后自动进入“C14”菜单，输入第二个标定液的pH值，按“CAL”键。

4)进入“C15”菜单，屏幕闪烁。

5)稳定后自动进入“C16”和“C17”菜单，显示标定后的斜率和零点。

KA00032D/06/ZH/14.1171154561简明操作指南Proline Promag 10电磁流量测量系统6本《简明操作指南》不能替代供货范围中的《操作手册》。
