机械制图与CAD试卷(A卷)

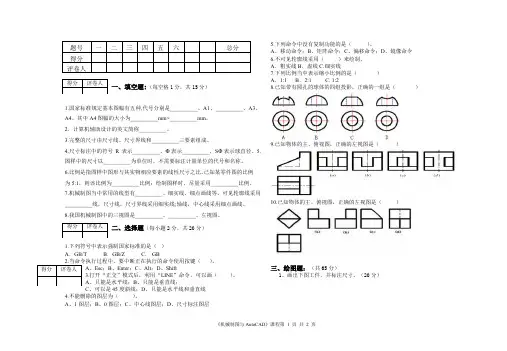

《机械制图与AutoCAD 》课程第 1 页 共 2 页一、填空题:（每空格1分，共15分）1.国家标准规定基本图幅有五种,代号分别是__________、A1、__________、A3、A4。

其中A4图幅的大小为__________mm×__________mm 。

2．计算机辅助设计的英文简称__________。

3.完整的尺寸由尺寸线、尺寸界线和__________三要素组成。

4.尺寸标注中的符号R 表示__________，Ф表示__________，S Ф表示球直径。

5.图样中的尺寸以__________为单位时，不需要标注计量单位的代号和名称。

6.比例是指图样中图形与其实物相应要素的线性尺寸之比。

已知某零件图的比例为5:1，则该比例为__________比例；绘制图样时，尽量采用__________比例。

7.机械制图当中常用的线型有__________、细实线、细点画线等，可见轮廓线采用__________线，尺寸线，尺寸界线采用细实线;轴线，中心线采用细点画线。

8.我国机械制图中的三视图是__________、__________、左视图。

二、选择题（每小题2分，共20分）1.下列符号中表示强制国家标准的是（ ） A ．GB/T B ．GB/Z C. GB）。

A 、Esc ；B 、Enter ；C 、Alt ；D 、Shift3.打开“正交”模式后，利用“LINE ”命令，可以画（）。

A 、只能是水平线；B 、只能是垂直线；C 、可以是45度斜线；D 、只能是水平线和垂直线4.不能删除的图层为（ ）。

A 、1图层；B 、0图层；C 、中心线图层；D 、尺寸标注图层5.下列命令中没有复制功能的是（ ）。

A 、移动命令；B 、矩阵命令；C 、偏移命令；D 、镜像命令 6.不可见轮廓线采用（ ）来绘制。

A ．粗实线B ．虚线C.细实线7.下列比例当中表示缩小比例的是（ ） A ．1:1 B ．2:1 C. 1:28.已知带有圆孔的球体的四组投影，正确的一组是（ ）9.已知物体的主、俯视图，正确的左视图是（）10.已知物体的主、俯视图，正确的左视图是（）三、绘图题：（共65分）1、画出下图工件，并标注尺寸。

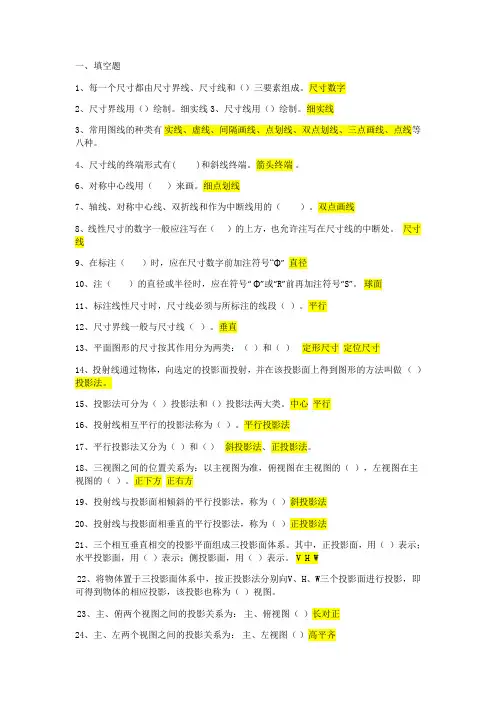

一、填空题1、每一个尺寸都由尺寸界线、尺寸线和（）三要素组成。

尺寸数字2、尺寸界线用（）绘制。

细实线3、尺寸线用（）绘制。

细实线3、常用图线的种类有实线、虚线、间隔画线、点划线、双点划线、三点画线、点线等八种。

4、尺寸线的终端形式有()和斜线终端。

箭头终端。

6、对称中心线用（）来画。

细点划线7、轴线、对称中心线、双折线和作为中断线用的（）。

双点画线8、线性尺寸的数字一般应注写在（）的上方，也允许注写在尺寸线的中断处。

尺寸线9、在标注（）时，应在尺寸数字前加注符号“Φ”直径10、注（）的直径或半径时，应在符号“Φ”或“R”前再加注符号“S”。

球面11、标注线性尺寸时，尺寸线必须与所标注的线段（）。

平行12、尺寸界线一般与尺寸线（）。

垂直13、平面图形的尺寸按其作用分为两类：（）和（）定形尺寸定位尺寸14、投射线通过物体，向选定的投影面投射，并在该投影面上得到图形的方法叫做（）投影法。

15、投影法可分为（）投影法和（）投影法两大类。

中心平行16、投射线相互平行的投影法称为（）。

平行投影法17、平行投影法又分为（）和（）斜投影法、正投影法。

18、三视图之间的位置关系为：以主视图为准，俯视图在主视图的（），左视图在主视图的（）。

正下方正右方19、投射线与投影面相倾斜的平行投影法，称为（）斜投影法20、投射线与投影面相垂直的平行投影法，称为（）正投影法21、三个相互垂直相交的投影平面组成三投影面体系。

其中，正投影面，用（）表示；水平投影面，用（）表示；侧投影面，用（）表示。

V H W22、将物体置于三投影面体系中，按正投影法分别向V、H、W三个投影面进行投影，即可得到物体的相应投影，该投影也称为（）视图。

23、主、俯两个视图之间的投影关系为：主、俯视图（）长对正24、主、左两个视图之间的投影关系为：主、左视图（）高平齐25、俯、左两个视图之间的投影关系为：俯、左视图（）宽相等26、在三投影面体系中，平行于一个投影面，且倾斜于另外两个投影面的直线称为（）。

粗实线

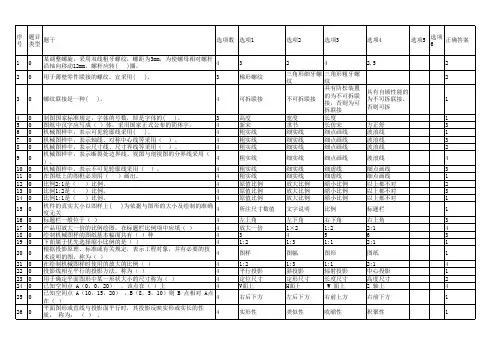

粗实线 粗实线 原值比例 原值比例 原值比例
所注尺寸数值
左上角 放大一倍 3 1:2
图样
1:2 平行投影 定位尺寸 V面上
右后下方
实形性
选项2
选项3
选项4
选项5
选项 6
正确答案
2
4
2.5
2
三角形细牙螺 三角形粗牙螺
纹
纹
2
不可拆联接
具有防松装置 的为不可拆联 接，否则为可 拆联接
具有自锁性能的 为不可拆联接， 否则可拆
4
长度和高度
长度和宽度 高度和宽度 长度和厚度
3
41 0 设有一个水平线,其水平投影（ ）.
4
有积聚性
收缩性
真实性
类似性
3
42 0
平面图形或直线与投影面倾斜时，其投影变小或变短的性质称 为： （ ）
4
有积聚性
收缩性
真实性
类似性
4
43 0 在三维坐标系中，Y 轴代表（ ）方向尺寸
4
长度
高度
宽度
厚度
3
44 0 三投影面体系中的三个投影面互相（ ）
4
标注
剖面线
可见轮廓线
以上说法都不正 确
1
96 0 移出断面图的轮廓线采用（ ）绘制。
4
虚线
点画线
粗实线
细实线
3
97 0 重合断面图的轮廓线采用（ ）绘制。
4
虚线
点画线
粗实线
细实线
4
98 0 局部视图一般用（）表示断裂部分的边界。
虚线
波浪线
粗实线
细实线
2
99 0
已知某个几何体的主视图、左视图和俯视图分别为长方形、长方 形、圆，则该几何体是（ ）。

CAD理论试题库（含电脑，CAD,机械知识）一是非题，判断题1.AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。

（基础知识）答案：正确2.AutoCAD是美国Autodesk公司的计算机制图软件。

（基础知识）答案：正确3.在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。

（基础知识）答案：正确4.所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。

（基础知识）答案：正确5.正交线指的是水平线和竖直线。

（基础知识）答案：错误6.正交线指的是在正交方式下绘制的直线。

（基础知识）答案：正确7.使用编辑图形命令时（如移动.阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。

（基础知识）答案：正确8.使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。

（基础知识）答案：错误9.创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。

（基础知识）答案：错误10.CAD设计与常规设计方法相比，有利于产品的标准化.分列化.通用化。

（基础知识）答案：正确11.机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”（相关知识）答案：错误12.国家标准中。

A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420（相关知识）答案：正确13.在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角（相关知识）答案：正确14.在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5（相关知识）答案：错误15.在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法。

（相关知识）答案：正确16.平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形（相关知识）答案：错误17.在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则（相关知识）答案：正确18.一个平面图形在三面投影体系中的投影有可能是一个点.一条直线或一个平面（相关知识）答案：错误19.任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的（基础知识）答案：正确20.为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸.定位尺寸.总体尺寸等尺寸。
