建筑材料课件PPT41页

格式：pptx
大小：182.41 KB
文档页数：43

下载文档原格式

剖面图图样画法PPT课件

第21页/共41页
1）全剖面
第22页/共41页
2）半剖面图
一半画成外形图，另一半画剖面图。当物体具有对称平面时，向垂直于对称平面的投影面投射时所得的图形，以对称符号为界，一半画成外形图（一般不画虚线），另一半画剖面图。
适用于具有与投影面垂直的对称平面，且其内、外均需表达的物体。
习惯上： • 当对称中心线是竖直线时，其右边画剖面图，左边画外形； • 当对称中心线是水平横线时，其下边画剖面图，上边画外形；
被剖切面剖切到的断面轮廓线用粗实线绘制剖切面没有剖切到但沿投射方向可以看见的部分用中实线绘制适用于当物体需要表达的隐蔽部分的中心不属于同一平面而是处于两个或两个以上相互平行的平面内用一个剖切平面不能将其内部都显示时需用两个或两个以上相互平行的剖切面剖开物体以不与视图轮廓线重合的直角转折来联系几个相应平行的剖切面
1.对称形体简化画法（续）
1）画对称符号
（3）对称形体需画剖面图或断面图时，可以对称符号为界，一半画视图（外形图），一半画剖面图或断面图。
2）不画对称符号
第36页/共41页
2. 相同要素简化画法
第37页/共41页
3.折断简化画法
第38页/共41页
本章要点
形体的表达法视图和剖、断面图剖、断面图是本章重点
用两个相交的剖切面剖切须标注。在剖切平面的起止和转折处，标注剖切符号及剖面图编号，并在相应剖面图下方图名后加注“展开”。
第19页/共41页
3）用两个相交的剖切面剖切（续）
第20页/共41页
3. 剖面图的种类
（1）全剖面（2）半剖面图（一半画成外形图，另一半画成剖面图）（3）局部剖面图及分层局部剖面图
第16页/共41页

建筑结构基本知识PPT课件

fcu100=100N/mm2时，换算系数µ 约为0.9。
美国、日本、加拿大等国家，采用圆柱体（直径 150mm，高300mm）标准试件测定的抗压强度来划分强度等级，符号记为 fc’。
可编辑课件
28
圆柱体强度与我国标准立方体抗压强度的换算关系为，
fc(0.7~ 90.8)1 fcu
立方体和圆柱体抗压试验都不能代表混凝土在实际构件中的受力状态，只是用来在同一标准条件下比较混凝土强度水平和品质的标准（制作、测试方便）。
可编辑课件
34
六、板的构造
1、板的厚度
单跨板， ≥L0 /35；
多跨连续板， ≥ L0 /40；且≥ 60mm。
2、板的配筋
分布钢筋受力钢筋
可编辑课件
35
分布钢筋
受力钢筋受力钢筋计算确定
分布钢筋
➢ 固定受力筋位置 ➢ 阻止砼开裂 ➢ 板内受力均匀 ➢ 分布钢筋布置在
受力钢筋的内侧
展较快，两周可完成全部收缩的25%，一个月可完成50%，以后变形发展逐渐减慢，整个收缩过程可延续两年以上。
可编辑课件
31
墙板干燥收缩裂缝与边框架的变形
可编辑课件
32
混凝土的收缩受结构周围的温度、湿度、构件断面形状及尺寸、配合比、骨料性质、水泥性质、混凝土浇筑质量及养护条件等许多因素有关。注意！
钢筋和混凝土两种材料的强度均得到了较充分的发挥。
可编辑课件
15
3、钢筋和混凝土共同工作的机理
钢筋主要承受拉力，混凝土主要承受压力；
钢筋和混凝土之间有着可靠的粘结力，能牢固结成整体，受力后变形一致，不会产生相对滑移。
钢筋和混凝土的温度线膨胀系数大致相同，钢筋约为0.000012，混凝土约为0.000007～ 0.000014。

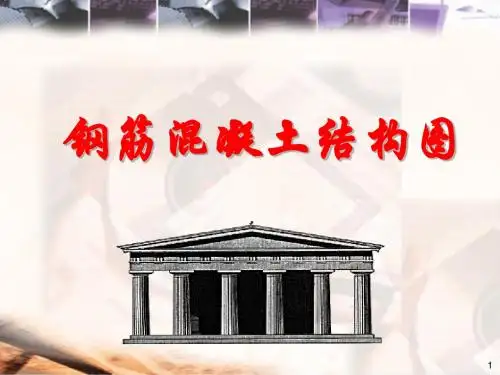

钢筋混凝土结构图课件-精品文档50页

33
钢筋混凝土结构的图示方法
钢筋图的尺寸标注：
钢筋成型的分段长度直接顺着钢筋写在一旁，不画尺寸线；钢筋的弯起角度常按分量形式注写，注出水平及竖直方向的分量长度。
34
配筋图示例
35
配筋平面图的绘制
对于钢筋混凝土板，通常只用一个平面图表示其配筋情况。
如图所示的现浇钢筋混凝土双向配筋板，便仅用了一个配筋平面图来表达。图中 ①、②号钢筋是支座处的构造筋，直径8mm，间距均为 200mm；布置在板的上层， 90°直钩向下弯（平面图上弯向下方或右方表示钢筋位于顶层）。
28
钢筋混凝土结构的图示方法
钢筋的保护层：为保护钢筋不被锈蚀，钢筋不
能裸露于构件外，要有一定厚度的混凝土作为保护层。保护层还起防火及增加混凝土对钢筋的握裹力的作用。保护层的大小见下表。
29
钢筋混凝土结构的图示方法
钢筋混凝土保护层最小厚度（mm)：
钢筋名称环境条件构件类别
混凝土强度等级
≤C20
绘制钢筋的粗实线和表示钢筋横断面的涂黑圆点没有线宽和大小的变化，即它们不表示钢筋直径的大小。
26
钢筋混凝土结构的图示方法
构件内的各种钢筋应予以编号，以便于识别。编号采用阿拉伯数字，写在直径为 6mm的细线圆圈中。
27
钢筋混凝土结构的图示方法
与钢筋代号写在一起的还有该号钢筋的直径以及在该构件中的根数或间距。例如④号钢筋是I级钢筋，直径是8mm，每200mm放置一根。其中“”为等间距符号。
品种、直径和数量；弄清各钢筋间的相对位置及钢筋骨架在构件
中的位置。
46
作业
图名：单跨简支梁配筋图
图号： 201904 内容：见《土木工程制图》p360图12-4、12 -5 要求：在横放A3幅面的图纸上，用适当的比例绘制该单跨简支梁配筋图，注意断面图的比例与立面图不同，钢筋成型图与立面图对齐。要求画出钢筋表。图面布局要匀称美观。

建筑工程技术PPT课件

1建筑技术发展趋势
天津大学建筑工程学院张晋元
1.1 工程材料发展新趋势
总趋势
传统材料
新型材料
轻质高强高弹性模量高耐久性
绿色环保
1.1.1 传统材料的改进
传统墙体材料的改进 ➢限制粘土砖的使用 ➢大力发展砼砌块、空心块材 ➢大力发展用地方材料、工业废料、环保材料等制成的块材。
列入《砌体结构设计规范》GB50003-2011
国外科研人员已配制出C200的混凝土，由于强度太高带来的脆性问题尚未根本解决
1.1.1 传统材料的改进
混凝土的高强度化、高性能化，成为混凝土技术的重要发展方向 ➢减小截面尺寸 ➢减轻结构自重 ➢降低造价
密实增强复合材料CRC—Compact Reinforced Composite ——1970年代末，第一代，烧结铝矾土骨料，加钢纤维提高韧性，大于C400
1.1.1 传统材料的改进
高性能钢材
❖高强度等级、超大厚度，低屈强比、低强度高延性、高焊接性能、耐火性能、耐候性能， ➢1高强度等级钢材和超厚板钢材，满足建筑高层化和大跨距的发展需求，节约材料，减轻自重； ➢2 低屈强比钢和低强度高延性钢，提高结构的抗震性能 ➢3 高效焊接钢，提高钢材焊接性能，尤其是提高大厚度钢板的焊接性能； ➢4 耐火结构钢，可节省钢结构耐火被覆成本，提高钢结构抗火性能； ➢5 耐候钢，提高钢结构的防腐涂装和耐久性能。
转换大梁布置钢绞线束, 每束30×1/2inch，张拉力取抗拉强度的75%，即4140kN。
工程案例2—日本I.B.M.大楼转换大梁施工
施工流程
分阶段张拉钢绞线束转换梁混凝土浇注转换梁钢桁架施工
工程案例2—日本I.B.M.大楼转换大梁施工

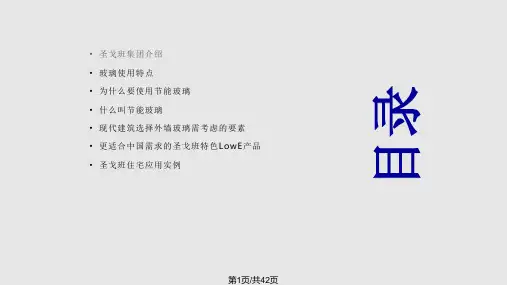

玻璃介绍PPT课件

1.7 1.6 1.5 1.4 1.3 1.2 1.1 1.0 0.9
0 2 4 6 8 10 12 14 16 18 20
Normal emissivity %
Ug = 1.0 W/m²K
第33页/共42页
SGG PLANITHERM ONE II
DOUBLE GLAZING UNIT: 4mm / 16mm 90% Argon / 4mm
产品透光率Lt 反光率遮阳性SC 隔热性U
6+16氩气+6玻璃组合
在线镀膜 ANTILIO
离线镀膜 ST150
双功能 KT155
41%
45.5%
47%
27%
20%
16.8%
双银镀膜 SKN154II
49.8%
17.6%
第23页/共42页
如何观察玻璃颜色？
• 玻璃上墙最终颜色≠放在桌面看到的玻璃小样的颜色
• 进一步改善冬天舒适度: 玻璃不再冰冷 • 进一步降低空调费用：节能 • 更加环保：减少CO2 排放
第18页/共42页
选择节能玻璃性能的最关键的几个因素
• 可见光透过率 Light Transmittance ——在保证舒适度的前提下，越高越好
• 可见光室外反射率 Light Outdoor Reflectance ——在合理的范围内（既要满足私密性又要避免过强的光污染）
• 隔热系数U值 ——越低越好（冬天更舒适）
• 通过真空阴极磁控溅射的方法在透
明浮法玻璃或本体着色玻璃镀上数层金属氧化物而制成的
第16页/共42页
LOW-E膜层非常薄且通透却非常有效
干涉镀膜 35 nm Ag ~ 10 nm 干涉镀膜 ~35 nm

建筑节能技术PPT课件

建筑设计与节能
• 建筑节能设计应从分析地区气候条件出发，使建筑在冬季最大限度地利用自然能进行采暖，多获得热量和减少热损失，夏季最大限度地减少得热和利用自然条件通风降温。
• 建筑规划布局主要结合建筑朝向、建筑间距等方面综合分析。建筑单体设计通过对建筑体型、平面尺寸等相关参数的分析进而得出建筑节能技术的优化方案。
长轴为东西向的长方形体形最好，正方形次之，长轴为南北向的长方形体形节能效果最差。
14
第14页/共61页
15
第15页/共61页
围护结构节能技术
• 建筑外围护结构包括外墙（包括玻璃幕墙）、外门窗、屋顶、地面等。
• 由于建筑围护结构保温隔热性能差，导致我国大部分建筑室内热环境不佳，能源浪费十分严重。
Phase 2
从2010年起到2020年，进一步提高建筑节能标准，平均节能率要达到 65%，东部地区要达到更高的标准。一些建筑的节能率要达到75%标准。
如果能完成上述目标，2020年，我国建筑能耗可减少3.35亿吨标准煤，这相当于2002年整个英国能耗的总量，这是个非常可观的数字，对人类社会的可持续发展也是一个巨大的贡献。
②自动开启、调整或停止系统各个设备，简化操作管理。可以提高设备的运行效率，节约能耗。
③确保设备安全运行，防止设备事故，降低系统设备的维修费用。
现状：自动控制水平差别较大，极少项目能够实现冷源系统完全的自控。甚至安装了自控装置，但是形同虚设，没有达到灵活调节、优化运行的目的。
第39页/共61页
常见部位有：内外墙交接处、外墙转角部位、保温结构中龙骨部位及踢脚部位。
21
第21页/共61页
门窗节能设计
• 门窗在建筑节能中的意义

建筑室内设计施工图PPT课件

图，设备管线图等施工图 • ○编写施工设计说明 • ○编制装饰预算书
第4页/共50页
第一讲==技术图纸资讯、决策、计划与实施==
《建筑装饰装修制图标准》节选
一、图纸幅面规格
幅面代号尺寸代号
b×1
c
a
A0 841×1189
A1 594×841
10
A2 420×594
25
A3
A4
297×420 210×297 5
节点、大样
1:2
18cm 左右的剖面（如踢脚、顶角线等线脚大样）
1:1
8cm 左右的剖面（如凹槽、勾缝、线脚等大样节点）
第10页/共50页
第一讲==技术图纸资讯、决策、计划与实施==
五、符号
1. 剖切符号 1.1 剖视的剖切符号规定：
剖切位置线的长度宜为6～10mm；投射方向线宜为4～6mm。应以粗实线绘制，不应与其他图线相接触。按顺序由左至右、由下至上连续编排。需要转折的剖切位置线，应在转角的外侧加注与该符号相同的编号。剖面符号应标注在要表示的图样上。
小圆直径的标注方法
小圆弧半径的标注方法
第24页/共50页
大圆弧半径的标注方法
第一讲==技术图纸资讯、决策、计划与实施==
4. 角度、弧度、弧长的标注
角度标注方法
弧长标注方法
弦长标注方法
第25页/共50页
第一讲==技术图纸资讯、决策、计划与实施==
5. 薄板厚度、正方形、非圆曲线、坡度尺寸标注
薄板标注方法，加厚度符号“t”
第一讲==技术图纸资讯、决策、计划与实施==
三、图线
• 1. 线型有：标准实线、细实线、中实线、粗实线、折断线、点划线、虚线等。图线的宽度b，宜从下列线宽系列中选取：

建筑工程概预算教学课件574页PPT

1.2.1 建筑市场
1.2.2 建筑产品价格的形成及其影响因素
1.2.3 建筑产品价格的确定
建筑市场是承发包工程的场所及承发包工程中各种交换关系的总和，是实现建筑资源优化配置、建筑产品等价交换、企业平等竞争、合法经营的场所，是社会主义市场体系中的一个重要组成部分
建筑工程概预算教程
第1章建筑产品及其价格
1.1 建筑业与建筑产品 1.2 建筑产品价格分析
第2章工程造价构成
2.1 工程造价构成概述 2.2 设备及工、器具购置费用 2.3 建筑安装工程费用 2.4 工程建设其他费用 2.5 预备费、建设期贷款利息、固定资产
投资方向调节税 2.6 国际工程费用构成简介
建筑工程概预算教学课件
41、实际上，我们想要的不是针对犯罪的法律，而是针对疯狂的法律。 ——马克·吐温 42、法律的力量应当跟随着公民，就像影子跟随着身体一样。— —贝卡利亚 43、法律和制度必须跟上人类思想进步。— —杰弗逊 44、人类受制于法律，法律受制于情理。— —托·富勒
第5章工程计价
5.1 工程计价的一般原理与方法 5.2 投资估算 5.3 设计概算 5.4 施工图预算
第6章建筑工程概预算电算化
6.1 概述 6.2 概预算套价软件介绍 6.3 图形自动算量软件介绍 6.4 钢筋计算软件
第7章建筑工程预算的审核与竣工结算
7.1 建筑工程预算审核 7.2 竣工结算 7.3 竣工决算
1.1.3 建筑产品及其生产特点
•（1）建筑产品的特点
• 1）建筑产品的固定性 • 2）建筑产品的多样性 • 3）建筑产品体形庞大
•（2）建筑产品生产的特点
• 1）建筑产品生产的单件性 • 2）建筑产品生产的流动性 • 3）建筑产品生产的露天性 • 4）建筑产品生产周期长

拱桥上部结构PPT课件

13
第13页/共102页

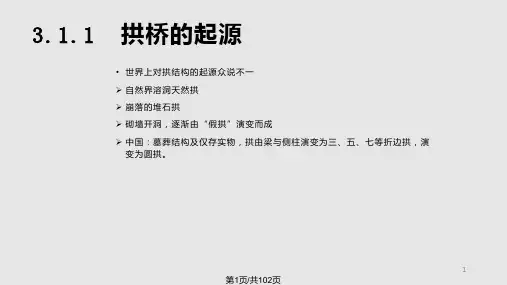

➢ 拱轴线：arch axis ➢ 起拱线：arch springing impost ➢ 跨径：桥梁上部结构的重要技术指标 ➢ 标准跨径：一般指净跨径 ➢ 净跨径：clear span ➢ 矢高：重要的技术指标之一 ➢ 净矢高：clear rise of arch
14
第14页/共102页
系梁间距不小于1/20（规范要求）。
52
第52页/共102页
• 中小跨径：矩形｛高=（1/40~1/60）L，宽=0.5~2.0高}
• 大跨径：工字形{高=（1/25~1/35）L，宽=0.4~0.5高，腹板厚0.3~0.5米}比矩形的高
• 分离的拱肋间须设置横系梁 • 肋拱适合大中跨径拱桥。
✓虹桥桥跨约 18 ． 5m ，拱矢约 4 ． 2m ，桥面
总宽9．6m。桥毁于金元之际，几百年来一
直认为是绝唱。
7
第7页/共102页
虹桥
第8页/共102页
3.1.2 拱桥的基本特点
• 拱桥与梁桥的区别：外形不同、受力性能有差别。 • 圬工拱桥的优点 ✓ 跨越能力大 ✓ 能就地取材
24
第24页/共102页
• 下承式 ✓ 下承式拱桥的桥跨结构由拱肋、悬吊结构和横向联结系三部分组成。 ✓ 车辆在两片（三片）拱肋之间行驶，需要用吊杆将桥面系悬挂在拱肋下。桥
面系和这些传力构件称为悬吊结构。
25
第25页/共102页
• 中承式：行车平面位于肋拱矢高的中间部位，桥面系一部分用吊杆悬挂在拱肋下，一部分用立柱支撑在拱肋上。
56
第56页/共102页
• 拱高：H=L/100+（0.6~0.7）米， • 箱宽：1.3m~1.6m • 壁厚：0.08~0.10m • 底厚：0.1~0.14m • 横隔板间距<5m，厚0.06~0.08m

(精品)材料力学(全套752页PPT课件)

Page46
§1-5 应变
构件受外力时单元体(微体)会产生变形
棱边长度改变
棱边夹角改变
b’ b
a
b b’
a
用正应变(normal strain)和切应变(shearing strain) 来描述微体的变形
Page47
棱边长度改变
ab ab ab ab线段的平均正应变
ab ab
lim ab a点沿ab方向的正应变
高压电线塔
毁坏的高压电线塔
Page14
码头吊塔
Page15
单梁式导弹翼面 1－辅助梁；2－翼肋；3－桁条；4－蒙皮；5－副翼；6－后墙； 7－翼梁；8－主接头；9－辅助接头
Page16
➢ 材料力学的基本假设材料力学研究材料的宏观力学行为材料力学主要研究钢材等金属材料
关于材料的基本假设：连续性假设：认为材料无空隙地充满于整个构件。
ab0 ab
a
b b’
棱边夹角改变
c’ c
直角bac的改变量——直角bac的切应变
tan
a
b
Page48
§1-6 胡克定律
应力：正应力，切应力应变：正应变，切应变
➢ 胡克定律(Hooke’s law) 单向受力
纯剪切
b’ b
切变模量
E
G
弹性(杨氏)模量 a
Page49
思考题：求a, b, c面上的切应力，并标明方向。 a b c
胡克的弹性实验装置
1678年：
发现“胡克定律”
雅各布.伯努利，马略特：
得出了有关梁、柱性能的基础知识，并研究了材料的强度性能与其它力学性能。
库伦：
修正了伽利略、马略特关于梁理论中的错误，得到了梁的弯曲正应力和圆杆扭转切应力的正确结果

epro工程项目管理系统演示文稿41页PPT

■ 不同项目部之间的调拨，使得材料的充分利用，避免材料的浪费。
■供应商管理：供应商可以直接在网上下达发货单。
EPRO
>> 资产管理
数字工地智慧项目
固定资产管理
机械设备是企业重要的资产,如何有效的利用企业这个资产，直接影响着企业的经济效益，本系统可以帮助企业对固定资产、自购机械、租赁机械的进行一体化管理,通过信息化实现资产的有效使用及利用；对于自购机械系统提供全程计划、采购及使用管理；租赁管理可以满足对租赁机械使用及费用计算要求。
EPRO
数字工地智慧项目
企业管理现状及期望
随着国内和国际建筑市场的快速发展，工程类企业承接项目数量的快速增多、公司规模的不断扩大，加上业主方需求变更的不断加剧，企业内部原先以手工管理为主的管理模式已不能适应企业进一步发展的要求。各部门相当大的精力放在编制计划、统计报表的基础工作上，信息反馈不够及时，计划、采购安排不尽合理，进度管理基本依赖人工式，对项目各个部门的考核缺乏事实数据做依据，项目成本失控时有发生，公司领导不能完全掌握项目整体情况，因此，企业内部信息化管理体系进一步的完善已是当务之急。如何保障企业健康快速发展；如何使承接的工程保质保量的移交给业主；如何缩短公司员工的入职培训时间；如何按照标准化的流程进行管理工作；如何对公司多个在建项目实现统一管理；如何控制项目成本，提高项目利润率；如何在项目执行过程中进行有效的管理和控制；如何监督、管理项目物资采购、集成和物流工作； EPRO 项目管理系统是解决上述问题的最佳手段。
工作流
工作流技术的具体体现，能够处理各种业务的流程，能详细记录、反映了一项工作从发起、在各个工作步骤流转、到工作结束的全部过程。可以随时了解与自己相关的各项工作，包括待办工作、在办工作、催办工作和历史工作。

第十一章门窗PPT课件

第8页/共42页
（2）窗框在墙中的位置
第9页/共42页
（3）窗框的安装
立口------在施工时先立好窗框，后砌筑窗间墙。塞口------在砌墙时预留出窗洞口，以后再安装窗框。预留洞口应比窗框外缘尺寸多出20～30㎜，用长钉将窗框钉固在洞口中的预埋木砖上，也可采用铁脚或膨胀螺栓固定。
第10页/共42页
一、遮阳板的设置（一）遮阳板的基本形式
第32页/共42页
1.水平遮阳在窗口上方设置一定宽度的水平方向遮阳板。能够遮挡高度角较大的从窗口上方射下的阳光。一般适用于南向窗口。遮阳板可以是普通实心平板，也可以是空格板。 2.垂直遮阳在窗口两侧设置垂直方向遮阳板。能够遮挡高度角小的、从窗口侧边射进来的阳光。主要适用于偏东、偏西的南或北向及其附近的窗口。垂直遮阳板可垂直于墙角，也可与墙面形成一定的角度。 3.综合遮阳综合遮阳是将水平遮阳和垂直遮阳组合应用的遮阳形式。能够遮挡从窗口前上方及左右侧阳光的照射，遮挡效果较好。主要适用于南、西南、东南及其附近的窗口。 4.挡板遮阳在窗口前方一定距离设置于窗口平行方向垂直的挡板。能够遮挡高度角较小的、正射窗口的阳光。主要适用于东、西向及其附近的窗口。
第4页/共42页
（二）门的尺寸门的尺寸确定应考虑人的通行、设备搬运、通风、采光和建筑造型等因素。
民用建筑常用平开门系列尺寸
第5页/共42页
三、门窗的构造要求 1.门窗的构造应满足使用功能和坚固耐用，具有足够的强度、交通安全、采光通风和抵抗风雨侵蚀等能力； 2.尺寸规格应统一，符合《建筑模数协调统一标准》的要求，做到经济、美观； 3.在使用上应开启灵活、便于擦洗和维修方便。
第18页/共42页
第三节铝合金门窗的构造

7 钢框排架结构lyl 共41页资料

? 框排架结构应设置完整的屋盖支撑系统及柱间支撑。
? 框架的楼（屋）面板，宜采用现浇板；当采用预制板时，板上宜设置配筋现浇层。楼板上孔洞尺寸较大时，应设置局部楼盖水平支撑。
一般规定
? 框排架结构屋面和墙面围护材料，宜选用轻质板材。框排架结构围护墙和非承重内墙的设置，应符合下列规定：
? 1 采用砌体墙时，墙与框排架结构的连接，宜采用不约束框排架主体结构变形的柔性连接方式；当不能采用柔性连接时，地震作用计算和构件的抗震验算均应计入其不利影响。
? 框排架结构地震作用计算时，模型中柱、梁（或桁架）、支撑的刚度的计算，应符合下列规定：
? 1 采用实腹柱时，其侧移刚度应计入弯曲变形的影响；采用格构式柱时，其侧移刚度可采用下列方法计算：
– 1)
按格构式柱的柱肢与腹杆为铰接的实际几何图
形作为计算简图进行计算；
– 2)
按等刚度实腹截面进行计算，但应计入腹杆变
? 采用轻质围护结构，大大减轻恒载，整体结
构自重轻；
? 采用标准化、自动化生产构件，现场装配，
施工进度快；
? 广泛用于大中小跨度、工业与民用建筑，空
间布置灵活，建筑造型轻；
? 可回收，符合环保及可持续发展原则。
正在建设中的多层轻钢结构厂房
屋面板采用压型钢板，波浪造型的轻钢结构。屋面梁轻盈、活泼，克服了工业建筑造型单一、立面造型呆板的缺点。
计算
? 3) 对钢-混凝土组合楼盖，可采用梁板组合截面的惯性矩，其现浇混凝土板的有效宽度，可按下列公式中的最小值采用：
计算
? 排架分析时，柱的计算长度可按下列规定采用： ? 1 屋架和排架柱铰接时，可取至柱顶。 ? 2 屋架和排架柱刚接时，可取至屋架下弦杆轴线处。

隔墙隔断工程.pptx

第49页/共74页
4.4 玻璃隔墙工程施工
木筋玻璃隔断施工
•
木筋玻璃隔断构造如图4.18所示。
•
安装施工要点：按图纸在墙上弹出垂线，在地面及顶棚上弹出隔断的位
置；作出隔断的下半部，并与两端结构锚固；在砖墙的木砖和地面的木楔上
安装木筋，并钉牢，再钉上、下楹及中间楞木，最后安装玻璃。
第50页/共74页
法和水平线检查、调整骨架的垂直度和平整度。
第14页/共74页
• (2) 独立木隔墙的施工
•
木隔墙分为全封隔墙、有门窗隔墙和隔断三种，其结构形式不尽相同。
•
在需要固定木隔墙的地面和建筑墙面上弹出隔墙的边缘线和中心线，画出
固定点的位置，用膨胀螺栓固定。
•
木骨架的固定通常是在沿墙、沿地和沿顶面处。
•
墙面木夹板的安装方式主要有明缝和拼缝两种
第12页/共74页
图 4.6
第13页/共74页
木龙骨轻质罩面板隔墙施工
• (1)
•
木墙身结构通常用25mm×30mm的带凹槽木方作龙骨，木龙骨架可在
地面上进行拼装。
•
用冲击钻在地上弹线的交叉点位置上钻孔，孔距600mm左右，深度不
小于60mm，在钻出的孔中打入木楔。对校正好的木骨架进行固定，用垂线
单板逐次或双板、多板(预先在地面上粘结好)吊装到所要放置的位置，连接
钢筋，灌注砂浆。吊装窗过梁和窗坎墙到预定的位置(必要时要设置支撑)，
并连接钢筋，灌注砂浆。
第26页/共74页
•
② 横向墙板为主的布置形式与施工（参见图4.8
•
比较适用于门窗洞口较简单、窗间墙较少或没有窗间墙的建筑。
•
这种横向布置的优点是应用灵活，板缝施工较竖向布置易保证质量；缺

工程项目进度管理教材(PPT 41页)

1、网络计划的检查方法（1）计划执行中的跟踪检查
在网络计划的执行过程中，必须建立相应的检查制度，定时定期地对计划的实际执行情况进行跟踪检查，收集反映工程实际进度的有关数据。
（2）收集数据的加工处理收集反映工程实际进度的原始数据量大面广，必须对其进行整理、统计和分析，形成与计划进度具有可比性的数据，以便在网络图上进行记录。根据记录的结果可以分析判断进度的实际状况，及时发现进度偏差，为网络图的调整提供信息。
（二）网络计划调整的方法
1、调整关键线路的方法
（1）当关键线路的实际进度比计划进度拖后时，应在尚未完成的关键工作中，选择资源强度小或费用低的工作缩短其持续时间，并重新计算未完成部分的时间参数，将其作为一个新计划实施。
（2）当关键线路的实际进度比计划进度提前时，若不拟提前工期，应选用资源占用量大或者直接费用高的后续关键工作，适当延长其持续时间，以降低其资源强度或费用；当确定要提前完成计划时，应将计划尚未完成的部分作为一个新计划，重新确定关键工作的持续时间，按新计划实施。
执行(Do)、控制(Control)（监测和调整）PDC循环
承包商
人
信
息
计划 (P)
M
控
M
M
决策
实
制
M
M
M
施
(C) 进
(D) 度
目标
O.P.Q
一、进度控制的意义
保证工程项目按预定的时间交付使用，及时发挥投资效益
有效的进度控制，能给承包单位带来良好的经济效果
加强进度控制，能使预期目标顺利实现
3、增、减工作项目时的调整方法
增、减工作项目时应符合下列规定： 1）不打乱原网络计划总的逻辑关系，只对局部逻辑关系进行调整； 2）在增减工作后应重新计算时间参数，分析对原网络计划的影响。当对工期有影响时，应采取调整措施，以保证计划工期不变。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

▪ 2、选择的参考因素： ▪ 1）结构的断面尺寸 ▪ 2）钢筋配筋间距 ▪ 3）施工方法等 ▪ 三、影响混凝土和易性的因素： ▪ 1、水泥浆量的影响
❖§4.3 混凝土的和易性
▪ 浆量多，流动性好，但不能单靠加水来增加流动性
▪ 2、水泥浆稠度的影响（即水灰比W/C的影响） ▪ W/C加大，流动性变好，但保水性和粘聚性变坏，
▪
lg n
fn
❖§4.3 混凝土的和易性
▪ 5、施工方法的影响 ▪ 6、外加剂的影响 ▪ 六、提高混凝土抗压强度的措施 ▪ 1、采用早强性或高强度等级的水泥 ▪ 2、采用低W/C（或干硬性）的混凝土拌和物 ▪ 3、采用蒸汽养护 ▪ 4、采用机械施工 ▪ 5、加入一定量的外加剂
▪ 2）细骨料的颗粒级配
▪ ①细度模数的计算
▪
uf
( A2
A3 A4 A5 A6 ) 5A1 100 A1
▪ ②颗粒级配优劣的评定（参照表）
▪ 4、砂的基本物理性质
▪ 1）密度、表观密度、堆积密度
▪ 2）含水状态：干燥状态、气干状态、饱和面干状态、湿润状态
❖§4.1～4.2 混凝土概述及基本组成材料
▪ 4、经济性 ▪ 混凝土的基本组成材料 ▪ 一、水泥 ▪ 1、品种的选择 ▪ 2、强度等级的选择 ▪ 二、骨料（粗骨料、细骨料） ▪ （一）细骨料（0.16㎜<d≤5㎜） ▪ 1、种类极其特征 ▪ 1）天然砂（河砂、山砂、海砂）2）人工砂
❖§4.1～4.2 混凝土概述及基本组成材料
▪ 河砂：表面洁净、光滑、比表面积小，拌制的混凝土的和易性好；耗用的水泥浆少，比较经济，但混凝土的强度略低
▪ 1、流动性：混凝土拌和物在自重或机械压力的作用下能产生流动的性能
▪ 2、保水性：保证水分不能泌出的能力 ▪ 3、粘聚性：混凝土拌和物内部组分间有一定的
粘聚力
❖§4.3 混凝土的和易性
▪ 二、混凝土和易性的测定：以检测流动性为主，目测粘聚性和保水性——坍落度法
▪ 1、选择原则：在不防碍施工振捣密实的条件下，进可能选择较小的坍落度值
▪ ①立方体抗压强度≥fcu的1.5倍 ▪ ②压碎指标y
y G0 G1 100% ▪ 三、拌和用水（养G0护用水）
▪ 优先选择国家生活饮用水 ▪ 如对某种水质有怀疑时，应做砂浆强度对比试
验进行鉴定
❖§4.3 混凝土的和易性
▪ 一、混凝土和易性的定义：指混凝土拌和物能保持组成成分均匀，不会发生分层离析和泌水现象，适于运输、浇筑、振捣、成型等施工工序，并能获得均匀密实的混凝土的性能
❖§4.3 混凝土的和易性
▪ ②标准养护条件：温度20±3℃，湿度≥90% ▪ ③标准试验方法： ▪ ④标准龄期：28d ▪ 2、抗压强度等级： ▪ 三、混凝土的轴心抗压强度（fcp） ▪ 试件尺寸：150mm×150mm×300mm ▪ fcp≈（0.7～0.8）fcu ▪ 四、混凝土的抗拉强度（fst） ▪ 值很小，一般用来衡量混凝土的抗裂度指标，以及混凝
▪ 山砂：基本与河砂是相反的 ▪ 海砂：对混凝土会产生腐蚀 ▪ 2、有害杂质的种类及含量 ▪ 种类：云母片、淤泥、有机物等 ▪ 3、砂的粗细程度和颗粒级配 ▪ 1）粗细程度：不同粒径的砂在一起的组合情况，一般
不宜过粗，但也不宜过细
❖§4.1～4.2 混凝土概述及基本组成材料
▪ 2）颗粒级配（接下课）
▪ （二）粗骨料（d>5㎜） ▪ 1、种类及其特征 ▪ 1）卵石：表面洁净、光滑、比表面积小，拌制的混凝
土的和易性好；耗用的水泥浆少，比较经济，但混凝土的强度略低 ▪ 2）碎石：基本同卵石相反 ▪ 2、有害杂质含量 ▪ 3、石子的粒性、最大粒径、颗粒级配 ▪ 1）粒形：圆形或方形 ▪ 2）最大粒径DM
如W/C过大，会导致混凝土的强度下降；如W/C 过小，不仅流动性下降，也会导致混凝土的强度下降 ▪ 3、砂率的影响（不宜过大，也不宜过小，尽可能找到合理砂率）
❖§4.3 混凝土的和易性
▪ 4、组成材料的影响： ▪ 1）水泥的品种、细度 ▪ 2）骨料的品种、级配 ▪ 3）外加剂的影响 ▪ 5、环境存放温度和堆放时间的影响 ▪ 四、改善混凝土和易性的方法 ▪ 1、通过试验，找到合理砂率 ▪ 2、改善砂、石级配 ▪ 3、在可能的情况下，采用较粗的砂、石 ▪ 4、在坍落度过大时，可保持砂率不变，增加骨
❖§4.3 混凝土的和易性
▪ 料；在坍落度过小时，可保持W/C不变，增加水泥浆的量
▪ 5、可掺入一定量的外加剂 ▪ 一、引起混凝土破坏的原因 ▪ 1、骨料的破坏 ▪ 2、水泥的强度不足 ▪ 3、界面缝隙的形成 ▪ 二、混凝土的抗压强度（fcu） ▪ 1、定义： ▪ ①标准试件：150mm×150mm×150mm
土与钢筋的粘接力
❖§4.3 混凝土的和易性
▪ fst≈(1/10～1/20) fcu ▪ 五、影响混凝土抗压强度的因素
▪ 1、水泥强度等级与水灰比的影响
f cu
Af
ce
(C W
B)
▪ 2、骨料的质量、级响
▪
对数公式： lg 28
f 28
❖§4.1～4.2 混凝土概述及基本组成材料
截面最小尺寸的1/ 4
DM
钢筋最小净距的3 实心板厚的1/ 2
/
4
50mm
▪ 3）颗粒级配：连续级配和间断级配 ▪ 4、石子的坚固性和强度 ▪ 1值）坚固性：用Na2SO4溶液进行浸渍循环，其重量损失 ▪ 2）强度：
❖§4.1～4.2 混凝土概述及基本组成材料
❖建筑材料课件混凝土部分主讲：张思梅
▪ §4.1～4.2 混凝土概述及基本组成材料 ▪ 一、混凝土的定义： ▪ 二、混凝土的组成： ▪ 水+水泥=水泥浆：起胶结和硬化的作用 ▪ 砂+石子=骨料：起着支撑和骨架的作用 ▪ 三、混凝土的分类： ▪ 1、按表观密度的大小：普通混凝土、轻混凝土、重混
凝土等 ▪ 2、按施工方法：预拌混凝土、泵送混凝土、喷射混凝
土等
❖§4.1～4.2 混凝土概述及基本组成材料
▪ 3、按功能分：结构～、防水～、耐酸～、装饰～、大体积～等
▪ 4、按强度分：高强～、超高强～、低强～等 ▪ 四、特点： ▪ 1、优点： ▪ 2、缺点： ▪ 五、混凝土的基本要求 ▪ 1、强度 ▪ 2、和易性 ▪ 3、耐久性
❖§4.1～4.2 混凝土概述及基本组成材料
