插拔测试报告

开关、插座、电线电气安全检测报告摘要本报告旨在对开关、插座和电线电气进行安全检测，并提供相应的检测结果和建议。

通过对设备的检测，我们对其安全性进行评估，并提出了相应的改进措施，以确保使用过程中的电气安全。

检测方法本次检测采用了以下方法：1. 目视检查：对开关、插座和电线进行外观检查，确认是否有明显的破损、变形或其他物理缺陷。

2. 电性能测试：对开关和插座进行电气性能测试，包括耐压、绝缘电阻和接地电阻测试。

3. 短路测试：通过短路测试，检测开关和插座的过载保护功能是否正常。

4. 功能测试：对开关和插座的开关、插拔功能进行测试，确认其是否灵活可靠。

检测结果根据本次检测，我们得出以下结论：开关检测结果- 开关1：外观完好，电气性能正常，过载保护功能正常，功能可靠。

- 开关2：外观完好，电气性能正常，过载保护功能正常，功能可靠。

插座检测结果- 插座1：外观完好，电气性能正常，过载保护功能正常，功能可靠。

- 插座2：外观完好，电气性能正常，过载保护功能正常，功能可靠。

电线检测结果- 电线1：外观完好，绝缘电阻良好，接地电阻合格。

- 电线2：外观完好，绝缘电阻良好，接地电阻合格。

建议措施基于以上检测结果，我们建议采取以下措施来确保开关、插座和电线的电气安全：1. 定期检查设备的外观，发现破损或异常立即更换。

2. 维护设备的电气性能，包括定期测试电阻和过载保护功能。

3. 提醒使用者正确使用开关和插座，避免过度负荷或不当操作。

4. 定期检查电线的绝缘情况，确保绝缘电阻和接地电阻符合安全标准。

结论通过本次安全检测，开关、插座和电线的电气安全性符合标准要求。

然而，为了长期保持安全性，请按照上述建议进行维护和使用，以确保电气设备的持久可靠性和安全性。

以上为本次开关、插座、电线电气安全检测报告，如有疑问或需要进一步说明，请随时联系我们。

排针排母插拔力测试标准本测试标准旨在规定排针排母插拔力测试的方法、设备、样品、环境、参数、测试结果分析以及测试报告等相关要求，以保证产品质量和可靠性。

1.测试设备测试设备应包括以下部分：1.1.插拔力测试仪：用于测量排针排母的插拔力；1.2.显微镜：用于观察排针排母的外观和尺寸；1.3.试验台：用于固定测试样品和插拔力测试仪；1.4.计算机和软件：用于记录和存储测试数据。

2.测试样品测试样品应包括以下部分：2.1.排针：待测试的排针样品；2.2.排母：待测试的排母样品；2.3.连接线：连接排针和排母的导线。

3.测试环境测试环境应满足以下条件：3.1.温度：20±5℃；3.2.湿度：45%～75%；3.3.无明显的尘埃和电磁干扰。

4.测试参数4.1.插拔速度：5mm/min；4.2.测试次数：10次/样品。

5.测试方法5.1.将排针排母连接线一端连接到插拔力测试仪的传感器上，另一端连接到计算机；5.2.将排针和排母固定在试验台上，确保连接线不受力；5.3.启动插拔力测试仪，按照参数设置进行测试；5.4.在每次测试结束后，观察显微镜，检查排针排母的外观和尺寸变化；5.5.记录并存储测试数据。

6.测试结果分析6.1.根据测试数据，分析排针排母的插拔力是否符合产品规格要求；6.2.如果插拔力不符合要求，分析原因并提出改进措施。

7.测试报告根据测试结果和分析结果，撰写测试报告，包括以下内容：7.1.样品编号和名称；7.2.测试设备、样品、环境等基本信息；7.3.插拔力测试数据及分析结果；7.4.显微镜观察结果；7.5.改进措施及建议。

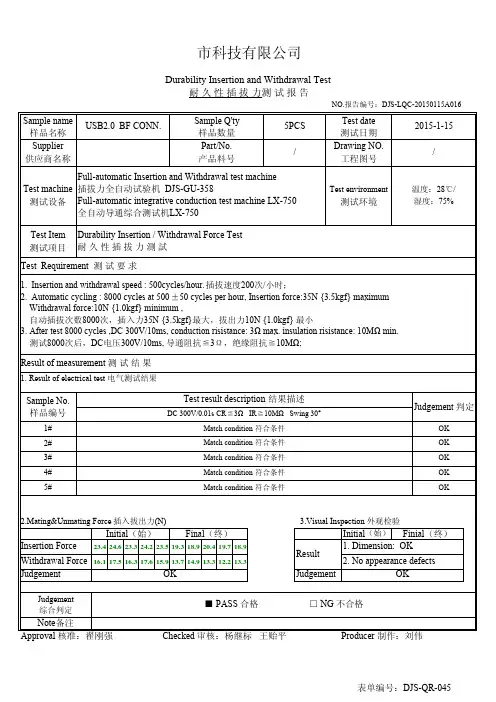

市科技有限公司1. Result of electrical test 电气测试结果2.Mating&Unmating Force 插入拔出力(N)3.Visual Inspection 外观检验23.424.623.324.223.519.318.920.419.718.916.117.516.317.615.913.714.913.312.213.3Approval 核准：翟刚强Checked 审核：杨继标 王贻平Producer 制作：刘伟■ PASS 合格 □ NG 不合格Initial （始）2. No appearance defectsOKFinial （终）Note 备注Insertion Force Withdrawal Force JudgementOKResultJudgement 1. Dimension: OKJudgement 综合判定Test Requirement 测 试 要 求1. Insertion and withdrawal speed : 500cycles/hour. 插拔速度200次/小时；2. Automatic cycling : 8000 cycles at 500 ±50 cycles per hour, Insertion force:35N {3.5kgf} maximum Withdrawal force:10N {1.0kgf} minimum ,自动插拔次数8000次，插入力35N {3.5kgf}最大，拔出力10N {1.0kgf} 最小3. After test 8000 cycles ,DC 300V/10ms, conduction risistance: 3Ω max. insulation risistance: 10M Ω min. 测试8000次后，DC 电压300V/10ms, 导通阻抗≦3Ω，绝缘阻抗≧10M Ω;OK 4#OK Initial （始）Final （终）Durability Insertion and Withdrawal Test耐 久 性 插 拔 力测 试 报 告Sample name 样品名称Supplier 供应商名称/Test date 测试日期Sample Q'ty 样品数量Part/No.产品料号Test machine 测试设备温度：28℃/湿度：75%Sample No.样品编号Test result description 结果描述Test Item 测试项目Durability Insertion / Withdrawal Force Test 耐 久 性 插 拔 力 測 試Result of measurement 测 试 结 果5PCS /2015-1-15Full-automatic Insertion and Withdrawal test machine插拔力全自动试验机 DJS-GU-358Full-automatic integrative conduction test machine LX-750全自动导通综合测试机LX-750Test environment测试环境Drawing NO.工程图号USB2.0 BF CONN.1#OK 2#OK 5#OKDC 300V/0.01s CR ≦3Ω IR ≧10M Ω Swing 30°Match condition 符合条件Match condition 符合条件Match condition 符合条件Match condition 符合条件Match condition 符合条件Judgement 判定3# NO.报告编号：DJS-LQC-20150115A016表单编号：DJS-QR-045。

脚扣检测实验报告模板实验目的本实验旨在探究脚扣的性能特点，并通过实验测试和数据分析来评估其质量和使用寿命。

实验器材和试验装置1. 脚扣样品：100个标准脚扣和100个待检测脚扣2. 夹具：用于固定脚扣样品的装置3. 电子测力计：用于测量脚扣插拔时的拉力4. 显微镜：用于观察脚扣的表面状况实验步骤1. 将待检测脚扣和标准脚扣分别放入夹具中固定好2. 使用电子测力计测量脚扣插拔时的拉力，并记录数据3. 观察脚扣表面，检查是否存在明显的磨损、变形或其他缺陷，并记录观察结果实验数据记录与分析脚扣编号插拔次数拉力（N）表面状况1 100 10.2 轻微磨损2 150 9.8 无明显变化... ... ... ...100 120 11.5 显著变形和磨损根据实验数据，我们可以得出以下结论：1. 拉力与插拔次数之间的关系：通过对数据的分析，我们可以观察到脚扣的拉力随着插拔次数的增加而逐渐下降。

这可能是由于脚扣的使用过程中，表面与电源接触造成的摩擦和磨损引起的。

因此，拉力的变化可作为评估脚扣使用寿命的指标之一。

2. 表面状况与脚扣质量的关系：观察脚扣的表面状况是评估其质量的重要手段之一。

我们可以看到，有些脚扣经过多次插拔后出现明显的变形和磨损，而其他脚扣则没有明显的变化。

基于这些观察结果，我们可以初步判断这些脚扣的质量状况，并进一步分析其使用寿命。

实验结论本次实验通过对脚扣的检测和数据分析，得出以下结论：1. 脚扣的拉力随着插拔次数的增加而逐渐下降，这可以作为评估脚扣使用寿命的指标之一。

2. 脚扣的表面状况对于评估其质量和使用寿命至关重要，磨损和变形的程度可以作为质量好坏的判断依据。

在实际生产和使用中，我们应该根据脚扣的拉力和表面状况，对其质量进行评估和筛选，以确保脚扣的可靠性和使用寿命。

实验改进和展望1. 扩大样本数量：本次实验使用的样本数量较少，我们可以进一步扩大样本数量，以增加实验数据的可靠性和代表性。
