电气主接线应满足可靠性叹活性赶济性三项基本要素.主接线可靠性是电力生产和服务的首要任务其定量分析计算由于基础数据缺乏以及计算方法不完善而无法正确计算目前的衡量标准是运行实践.变电所主接线可靠性的具体要求是
1在开关故障或检修时对系统的正常供电尽量不产生影响.
2任何一个元件跳闸时应尽量保证正常设备的继续运行和主要负荷的安全供电.
3尽量避免变电所全停的可能性.
主接线同时应满足调度运行脸修及扩建时的灵活性.变电所主接线灵活性的具体要求是1调度运行中可以灵活地投入或切除变压器和线路调配负荷满足系统在事故脸修以及特殊运行方式下的系统调度运行要求.
2检修时可以方便地停运开关姆线及保护设备进行安全检修而不致于影响电网的运行和对用户的供电.
3扩建时可以适应从初期接线过渡到最终接线.在影响连续供电或停电时间最短的情况下投入新变压器或线路不互相干扰并且使一二次部分的改建工作量最少.
主接线在满足可靠性斌活性的前提下应做到投资省必占地面积小并能降低电能损耗经济而合理.。

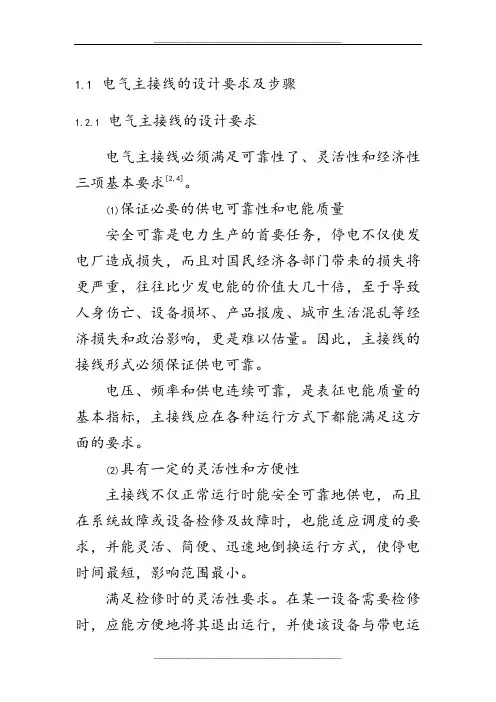

1.1 电气主接线的设计要求及步骤
1.2.1 电气主接线的设计要求
电气主接线必须满足可靠性了、灵活性和经济性三项基本要求[2,4]。
(1)保证必要的供电可靠性和电能质量
安全可靠是电力生产的首要任务，停电不仅使发电厂造成损失，而且对国民经济各部门带来的损失将更严重，往往比少发电能的价值大几十倍，至于导致人身伤亡、设备损坏、产品报废、城市生活混乱等经济损失和政治影响，更是难以估量。
因此，主接线的接线形式必须保证供电可靠。
电压、频率和供电连续可靠，是表征电能质量的基本指标，主接线应在各种运行方式下都能满足这方面的要求。
(2)具有一定的灵活性和方便性
主接线不仅正常运行时能安全可靠地供电，而且在系统故障或设备检修及故障时，也能适应调度的要求，并能灵活、简便、迅速地倒换运行方式，使停电时间最短，影响范围最小。
满足检修时的灵活性要求。
在某一设备需要检修时，应能方便地将其退出运行，并使该设备与带电运
行部分有可靠的安全隔离，保证检修人员检修时方便和安全。
(3)具有经济性
在主接线设计时，在满足供电可靠的基础上，尽量使设备投资费和运行费为最少，注意节约占地面积和搬迁费用，在可能和允许条件下应采取一次设计，分期投资、投产，尽快发挥经济效益。
1.2.2 电气主接线的设计步骤
电气主接线的一般设计步骤如下：
(1)对设计依据和基础资料进行综合分析；
(2)选择发电机台数和容量，拟定可能采用的主接线形式；
(3)确定主变压器的台数和容量；
(4)厂用电源的引接；
(5)对选出来的方案进行技术和经济综合比较，确定最佳主接线方案[5]。
4.电气主接线4.1 电气主接线设计的基本要求4.1.1 主接线应满足可靠性、灵活性、经济性三项基本要求4.1.1.1 可靠性。
供电可靠性是电力生产和分配的的首要要求。
（1）可靠性应注意的问题1）可靠性的衡量标准是运行实践，定量分析仅供参考。
2）可靠性包括一次部分和相应组成的二次部分在运行可靠性中的综合。
3）很大程度取决于设备的可靠程度，采用可靠性高的设备可以简化接线。
4）要考虑所设计的发电厂、变电所在电力系统中的地位和作用。
（2）可靠性的具体要求1）断路器检修时，不宜影响对系统的供电。
2）断路器或母线故障以及母线检修时，尽量减少停运的回路数和停运时间，并要保障对一级负荷及全部或大部二级负荷的供电。
3）尽量避免全厂停运的可能性。
4）大机组超高压电气接线应满足可靠性的特殊要求。
4.1.1.2 灵活性。
应满足调度灵活性、检修灵活性、扩建灵活性。
4.1.1.3 经济性。
投资省、占地面积少、电能损失少。
4.1.2 接入系统设计要求4.1.3 国家标准电压系列三相交流设备与系统的额定电压：3、6、10、35、66、110、220、330、500、750kV24.2 各级电压配电装置的基本接线设计4.2.1 6~220千伏高压配电装置的基本接线（1）有汇流母线的接线：单母线接线、单母线分段接线、双母线接线、双母线分段接线、一台半接线、三分之四接线、增设旁路母线的接线等。
3454.2.2 330~500kV超高压配电装置的基本接线及适用范围接线有：双母线三分段（或四分段）带旁路母线（或旁路隔离开关）接线、一台半断路器接线、变压器-母线接线和3~5角形接线。
4.2.2.1 双母线三分段（或四分段）带旁路母线（或旁路隔离开关）接线（进出线为6回及以上，要注意分段后母线保护复杂性问题）（1）故障停电范围：母线或出线故障，停电范围不超过母线的1/3或1/4，母线故障分段据动，停电范围不超过母线的2/3或1/2。
（2）分段原则1）为保障供电可靠性，每段母线接2~3个回路。
《电气设备安装与运行维护》试题库7套一、单项选择题（每小题2分，共30分）1、根据对电气主接线的基本要求，设计电气主接线时首先要考虑（）A、采用有母线的接线形式B、采用无母线的接线形式C、尽量降低投资、少占耕地D、保证必要的可靠性和电能质量要求2、电压互感器的一次额定电压应等于（）A、100或100/3伏B、1003或×1003伏C、所在电网的额定电压D、100或2×100伏3、输电线路送电的正确操作顺序为（）。
A、先合母线隔离开关，再合断路器，最后合线路隔离开关B、先合断路器，再合母线隔离开关，最后合线路隔离开关C、先合母线隔离开关，再合线路隔离开关，最后合断路器D、先合线路隔离开关，再合母线隔离开关，最后合断路器4、线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为（）使用。
A、防雷接地B、保护接地C、工作接地D、三相短路接地线5、在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线?（）A、出线不多且发展规模不明确B、出线不多但发展规模明确C、出线多但发展规模不明确D、出线多且发展规模明确6、三相导体短路的最大电动力不受（）影响。
A、跨距B、长期允许电流C、相间距离D、三相短路时的冲击电流7、装设分段电抗器的作用是（）。
A、限制母线回路中的短路电流B、改善母线的电压质量C、吸收多余的无功功率D、改进用户的功率因数8、在交流电路中，弧电流过零值之后，电弧熄灭的条件是（）A、弧隙恢复电压<弧隙击穿电压B、弧隙恢复电压=弧隙击穿电压C、弧隙恢复电压>弧隙击穿电压D、减少碰撞游离和热游离9、硬铝母线的短路时发热允许温度是（）℃A、70B、98C、200D、30010、为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的（）。
A、50%B、60%C、70%D、80%11、由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用（）A、双母线接线B、桥形接线C、双母线带旁路母线接线D、单母线或单母线分段接线12、安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离?（）。
