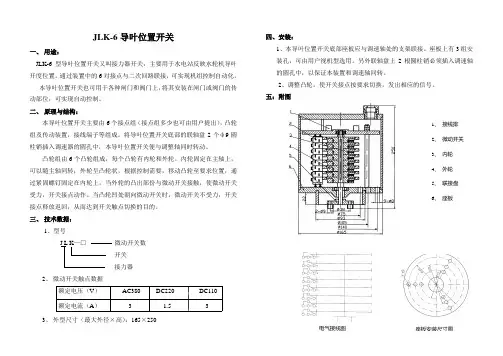

JLK-6导叶位置开关一、用途：JLK-6型导叶位置开关又叫接力器开关，主要用于水电站反映水轮机导叶开度位置。
通过装置中的6对接点与二次回路联接，可实现机组控制自动化。
本导叶位置开关也可用于各种闸门和阀门上，将其安装在闸门或阀门的传动部位，可实现自动控制。
二、原理与结构：本导叶位置开关主要由6个接点组（接点组多少也可由用户提出），凸轮组及传动装置，接线端子等组成。
将导叶位置开关底部的联轴盘2个ф9圆柱销插入调速器的圆孔中，本导叶位置开关便与调整轴同时转动。
凸轮组由6个凸轮组成，每个凸轮有内轮和外轮。
内轮固定在主轴上，可以随主轴同转；外轮呈凸轮状，根据控制需要，移动凸轮至要求位置，通过紧固螺钉固定在内轮上，当外轮的凸出部份与微动开关接触，使微动开关受力，开关接点动作。
当凸轮凹处朝向微动开关时，微动开关不受力，开关接点释放返回，从而达到开关触点切换的目的。
三、技术数据：1、型号J L K—□微动开关数开关接力器2、微动开关触点数据额定电压（V）AC380 DC220 DC110 额定电流（A） 3 1.5 3 3、外型尺寸（最大外径×高）：165×250 四、安装：1、本导叶位置开关底部座板应与调速轴处的支架联接。
座板上有3组安装孔，可由用户视机型选用。
另外联轴盘上2根圆柱销必须插入调速轴的圆孔中，以保证本装置和调速轴同转。
2、调整凸轮，使开关接点按要求切换，发出相应的信号。
五：附图1、接线排2、微动开关3、内轮4、外轮5、联接盘6、座板电气接线图座板安装尺寸图。
真空断路器技术规范书1久泰能源内蒙古有限公司年产100万吨甲醇10万吨二甲醚项目真空断路器技术协议需方:久泰能源内蒙古有限公司供方:库柏耐吉(宁波)电气有限公司二OO八年六月21 总则1.1 本技术协议适用于久泰能源内蒙古有限公司年产100万吨甲醇10万吨二甲醚项目10kV 等级的断路器;安装于KYN28A交流高压开关柜。
它提出了对高压真空断路器本体及附属设备功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本技术协议中提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文。
供方应提供符合本规范书和有关工业标准,而且功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
1.3 如果供方没有以书面方式对本技术协议的条文提出异议,那么需方能够认为供方提出的产品完全符合本协议的要求。
1.4 在签订合同之后,需方有权提出因规范标准和规程发生变化而产生的一些补充修改要求,具体款项由供、需双方共同商定。
1.5 本技术协议所使用的标准,如遇与供方所执行的标准发生矛盾时,按较高的标准执行。
1.6 本协议书为订货合同的附件,与合同正文具有同等效力。
1.7 供方所供产品及其附属设备,应是已设计、制造和供货的技术先进3设备,且在使用条件与本工程相类似或更严格条件下,至少经过三年以上大型工程成功运行实践,证明是成熟可靠并经过国家级鉴定的产品。
2 真空断路器技术要求2.1 高压设备制造应满足下列规范和标准,但并不限于此:2.1.1GB1984 <交流高压断路器>2.1.2GB311.1<高电压输变电设备的绝缘配合>2.1.3GB311.2-6 < 高电压试验技术>2.1.4GB763 <交流高压电器在长期工作时的发热>2.1.5GB1408 <固体绝缘材料工频电气强度的试验方法>2.1.6GB2706 <交流高压电器动、热稳定试验方法>2.1.7GB3309 <高压开关设备常温下的机械试验>2.1.8GB7354 <局部放电测量>2.1.9GB11022 <高压开关设备通用技术要求>2.1.10 SD/T318 <高压开关柜闭锁装置技术要求>2.1.11 DL402<交流高压断路器订货技术要求>2.1.12 SD132<交流高压断路器技术要求>2.1.13 GB3906<3-35kV交流金属封闭开关设备>2.1.14 DL404<户内交流高压开关柜订货技术要求>2.1.15 DL403<10-35kV户内高压真空断路器订货技术要求>2.1.16 DL/T486 <交流高压隔离开关订货技术要求>2.1.17 DL/T539 <户内交流高压开关柜和元件凝露及污秽试验技4术要求>2.1.18 DL/T593 <高压开关柜设备的共用订货技术要求>2.1.19 GB311 <高压输变电设备的绝缘配合与高电压试验技术>环境条件以下气象数据采用准旗沙圪堵气象站和托克托县气象站的有关数据。

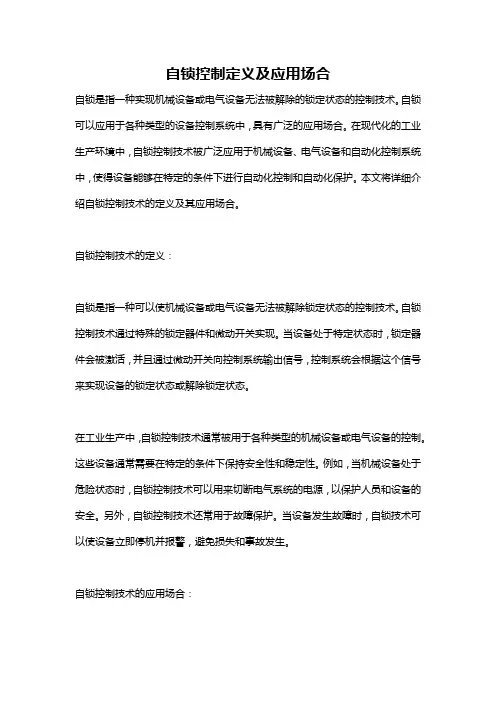

自锁控制定义及应用场合自锁是指一种实现机械设备或电气设备无法被解除的锁定状态的控制技术。
自锁可以应用于各种类型的设备控制系统中，具有广泛的应用场合。
在现代化的工业生产环境中，自锁控制技术被广泛应用于机械设备、电气设备和自动化控制系统中，使得设备能够在特定的条件下进行自动化控制和自动化保护。
本文将详细介绍自锁控制技术的定义及其应用场合。
自锁控制技术的定义：自锁是指一种可以使机械设备或电气设备无法被解除锁定状态的控制技术。
自锁控制技术通过特殊的锁定器件和微动开关实现。
当设备处于特定状态时，锁定器件会被激活，并且通过微动开关向控制系统输出信号，控制系统会根据这个信号来实现设备的锁定状态或解除锁定状态。
在工业生产中，自锁控制技术通常被用于各种类型的机械设备或电气设备的控制。
这些设备通常需要在特定的条件下保持安全性和稳定性。
例如，当机械设备处于危险状态时，自锁控制技术可以用来切断电气系统的电源，以保护人员和设备的安全。
另外，自锁控制技术还常用于故障保护。
当设备发生故障时，自锁技术可以使设备立即停机并报警，避免损失和事故发生。
自锁控制技术的应用场合：1. 电机控制系统在电机控制系统中，自锁控制技术可以用来保护电机。
当电机处于过载或过电流状态时，自锁控制技术可以切断电源，避免电机损坏或事故发生。
另外，在电机控制系统中，自锁技术还可以用来防止电机重复启动，避免因故障出现而造成设备或人员损失。
2. 机械制造系统在机械制造系统中，自锁控制技术可以用来保护机械设备。
例如，当机械设备处于过载或超速状态时，自锁控制技术可以切断电源，避免机械设备摧毁或出现事故。
此外，自锁技术还可以用来保证机械设备处于正确的操作状态下，避免不必要的损失和人员伤害。
3. 炉灶水泵系统在炉灶水泵系统中，自锁控制技术可以用来确保水泵系统处于安全和稳定状态。
当水泵减少冷却水的流量时，自锁控制技术可以通过调整电源输出来保持水泵的正常运行，避免设备损坏或不必要的损失。
安 全该机电设备是在工业强电流的条件下使用的。
在操作中，该设备上有些裸露零件带电，同时有些零件能够运动或转动，都是很危险的。
因此，未经许可拆下所需的罩盖，不合理的使用，不正确的操作或不合适的维护，均会造成严重的人身伤害或损坏设备性能。
为了设备的安全，必须保证：——仅允许有资格的人员对这些机械和设备进行作业。
——无论何时，在上述有资格的人员对该机械和设备进行作业时，他们都应备有这些机械和设备的操作说明书或其它产品文件，以便按说明书的要求执行。
——严禁没有资格的人员对该机械和设备进行作业或在其附近进行作业。
目录一、 概述二、 产品型号三、 主要工作原理四、 主要技术数据及性能参数五、 外形及安装尺寸六、 安装与调整七、 电气控制八、 隔爆要点（隔爆型）九、 故障及排除方法一、概述SDQ/J(H)(B)系列部分回转/角行程阀门电动执行机构适用于开启和关闭蝶阀、球阀、挡板等90°角行程阀门。
该产品广泛应用于电站、给排水、船舶、市政工程等工业部门。
其中核电型严格按照美国IEEE 382－1996标准进行了振动老化试验和地震试验并已获通过，试验中OBE 的地震加速度为4g ，SSE 的地震加速度达6g ，在国内同类产品中尚属首例，符合EJ/T1022.11－1996《压水堆核电厂阀门电动装置》中1E 级K3类产品安全方面的要求；隔爆型可在Ⅱ类A 、B 级T 1、T 2、T 3、T 4组爆炸性气体的工况环境下工作。
其使用环境如下：1、 环境温度：-20℃～60℃2、 相对湿度：≤90%（25℃时）3、 工作环境：无强腐蚀性介质4、 防护等级：IP655、 电 源：220V AC ，50 Hz 或三相 380V ，50Hz6、 隔爆型防爆等级：Exd ⅡBT47、 工作制式：调节型为S5，负载持续率为10％，最大工作次数为1200c/h ；开关型为S2，10 min 。
二、产品型号1、产品型号表示方法·m{表示隔爆型字母非隔爆型不表示B {表示核电型字母非核电型不表示H {表示部分回转字母表示角行程字母Q J三、主要工作原理 电动执行机构由电机、减速机构、控制机构、手轮和机械限位等组成。

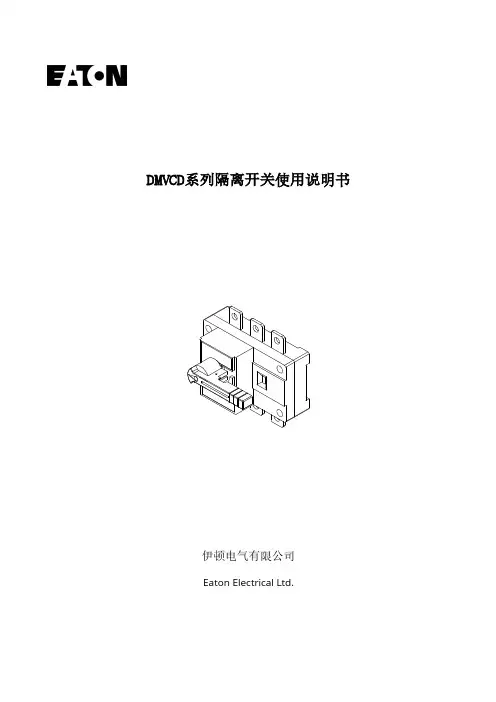

DMVCD系列隔离开关使用说明书伊顿电气有限公司Eaton Electrical Ltd.装箱单随机文件和附件产品型号说明书合格证手柄操作轴柜外操作机构标准件限制件DMV63CD/3.41111DMV100CD/3.411111DMV63CD/3.4G 111111DMV100CD/3.4G 1111111DMV160-630CD/3.41111DMV160-630CD/3.4G 11111DMV1000CD/3.41112DMV1000CD/3.4G 111112DMV1250-1600CD/3.41114DMV1250-1600CD/3.4G111114尊敬的用户：欢迎您使用本公司生产的DMVCD系列隔离开关产品!为了您能安全正确地使用本系列产品,敬请您在安装调试和使用前熟读本说明书。
本产品符合GB/T14048.3、IEC60947-3标准，并通过了国家CCC认证。
目录一.用途 (4)二.产品的工作条件 (4)三.结构与特点 (4)四.主要规格及技术参数 (4)五.外型与安装尺寸 (5)六.安装方法 (9)七.使用与维修 (14)八.订货须知 (14)一、用途DMVCD系列隔离开关（以下简称开关）适用于交流50Hz，额定电压415V以下，额定电流为63～1600A。
在配电系统中做不频繁接通与分断电路及隔离电路用。
二、产品的工作条件开关在如下条件下可靠运行：安装地点的海拔高度不超过2000米；周围空气温度不超过+40℃，而且其24h内的平均温度值不超过+35℃；周围空气温度的下限为-5℃；最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90%。
对由于温度变化偶尔产生的凝露应采取特殊的措施；污染等级为3级。
注：若预期使用条件与以上标准不同，应在下单前提出。
三、结构与特点开关由不饱和聚酯玻璃纤维增强模塑料(DMC)制造的外壳；弹簧储能加速机构能快速实现接通与分断；触头结构为并联双断点两个分离触头面，并由片状弹簧保证触头压力；开关能够自动确定通断的极限位置，而且具有明显的通断标记来指示通断位置。
Festo DidacticFesto Didactic 在自动化技术的教育和培训领域已经有超过 40 年的经验，这些从 1957 年开始所获得的一系列经验使得 Festo AG & Co 具有了非常专业的工业背景，这也是 Festo 在全世界培训领域中获得巨大成功的一个重要原因。
iCIM 是 Festo Didactic 最具影响力的产品之一。
从 1988 年 Festo Didactic 推出FMS101开始，上百个 FMS 和 CIM 培训产品和方案陆续推出，这也使学生们通过 FMS 和 CIM 的培训，有更多的机会接触真实的工业环境。
由于 iCIM 在很多国家都被使用，参加过 iCIM 培训课程的学员在企业中起到了很大的作用。
Festo 鸟瞰图Festo 生产中心Festo DidacticFesto 覆盖全球机电一体化技术为企业带来的利益机电一体化技术是一种系统性很强的技术。
使用这种技术后，企业将具有更高的生产效率，更好的产品质量，在所涉及的市场中具有更强的竞争力。
通过建立严格而清晰的数据库结构- iCIM 数据库- 以及很好的通讯、交流方式，可以降低成本且提高适用性。
符合国际标准的工业网络和总线系统作为整个系统的通讯媒介可以提高系统的实用性和可靠性。
产品生产周期越来越短，CA-技术，比如 CAD 和 CAM 都会对生产起到很大帮助。
因此，生产环境必须既可以保证整个系统运行，也要支持每个工作单元独立工作。
工作人员必须具有广泛的知识，包括工厂自动化的知识和商业运作的知识。
机电一体化在为学生提供了获得更多知识、技术和在日后工作中获得更多信心的机会，机电一体化也是达到这一目地的最有效的途径。
世界技能大赛机电一体化项目竟赛 - 官方竞赛设备提供者Worldskills - 世界技能大赛是职业教育领域内的国际知名赛事。
比赛每两年举办一次，来自超过40个国家和地区的800支专业队伍在40个职业项目中角逐金、银、铜牌。

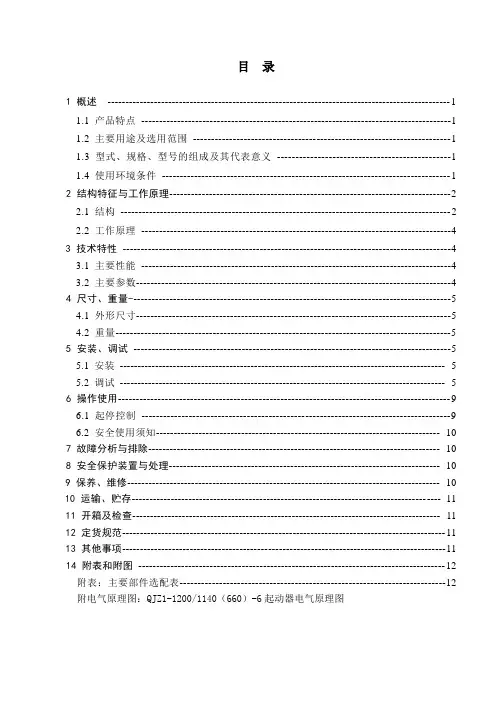

目录1 概述------------------------------------------------------------------------------------------------11.1 产品特点--------------------------------------------------------------------------------------11.2 主要用途及选用范围-----------------------------------------------------------------------11.3 型式、规格、型号的组成及其代表意义-----------------------------------------------11.4 使用环境条件--------------------------------------------------------------------------------12 结构特征与工作原理------------------------------------------------------------------------------22.1 结构--------------------------------------------------------------------------------------------22.2 工作原理--------------------------------------------------------------------------------------43 技术特性-------------------------------------------------------------------------------------------43.1 主要性能--------------------------------------------------------------------------------------43.2 主要参数---------------------------------------------------------------------------------------44 尺寸、重量-----------------------------------------------------------------------------------------54.1 外形尺寸---------------------------------------------------------------------------------------54.2 重量---------------------------------------------------------------------------------------------55 安装、调试----------------------------------------------------------------------------------------55.1安装-------------------------------------------------------------------------------------------- 55.2调试-------------------------------------------------------------------------------------------- 56 操作使用--------------------------------------------------------------------------------------------96.1 起停控制-------------------------------------------------------------------------------------96.2 安全使用须知-------------------------------------------------------------------------------- 107 故障分析与排除---------------------------------------------------------------------------------- 108 安全保护装置与处理---------------------------------------------------------------------------- 109 保养、维修---------------------------------------------------------------------------------------- 1010 运输、贮存--------------------------------------------------------------------------------------- 1111 开箱及检查--------------------------------------------------------------------------------------- 1112 定货规范-------------------------------------------------------------------------------------------1113 其他事项-------------------------------------------------------------------------------------------1114 附表和附图--------------------------------------------------------------------------------------12附表：主要部件选配表--------------------------------------------------------------------------12 附电气原理图：QJZ1-1200/1140（660）-6起动器电气原理图1 概述1.1 产品特点QJZ1-1200/1140（660）-6矿用隔爆兼本质安全型六回路真空电磁起动器（以下简称起动器）主要用于煤矿井下电压1140（660）V，频率50HZ，额定电流400A供电线路中，作为综合机械化采煤系统的电气控制设备。
