聚合物固态铝电解电容器在开关电源中的应用

开关电源中电解电容寿命预测分析摘要：本文首先阐述了铝电解电容的失效机理探究，接着分析了电容寿命影响因素，最后对电容寿命预测进行了探讨。

关键词：开关电源;电容;失效引言：在开关电源产品中，电解电容是不可或缺的关键储能与电能变换元件。

然而，在高纹波电流、高温的功率变换应用场合中，相对于其他电子元器件，电解电容的寿命是最短的。

因此，电解电容是制约电源产品使用寿命的关键元件。

1铝电解电容的失效机理探究1.1漏液铝电解电容的工作电解液呈酸性,漏出之后会严重污染和腐蚀周围元器件和印刷电路板。

同时,由于漏液而使工作电解质逐渐干涸,丧失了修补阳极氧化膜介质的能力,导致电容器击穿或电参数恶化而失效。

1.2爆炸当工作电压中交流成分过大,或氧化膜介质有较多缺陷,或存在Cl-、SO42-之类有害离子时漏电流较大,电解作用产生气体的速率较快,且工作时间越长,漏电流越大,温度愈高,内气压愈高。

若电容密封不佳可造成漏液,密封良好时则引起爆炸。

1.3开路在高温或潮湿环境中长期工作时可能出现开路失效,其原因是阳极引出箔片遭受电化学腐蚀而断裂。

此外,阳极引出箔片和阳极铆接后如果未经充分压平,则由于接触不良会出现间歇开路现象。

另外,阳极引出箔片和焊片的铆接部分由于氧化也可引起开路。

1.4击穿这是阳极氧化膜破裂,导致电解液直接与阳极接触而造成。

氧化膜可能因材料、工艺或环境条件等方面的各种原因而受到局部损伤,若在损伤部分存在杂质离子或其他缺陷,使填平修复工作无法完善,则在阳极氧化膜上会留下微孔,从而造成击穿。

1.5电容量下降与损耗增大在使用后期,由于电解液损耗较多,溶液变稠,电阻率因黏度增大而上升,使工作电解质的等效串联电阻增大,导致电容器损耗增大。

同时黏度增大的电解液难以充分接触经腐蚀处理的凹凸不平铝箔表面上的氧化膜,使极板有限面积减小,引起容量急剧下降,导致寿命近于结束。

此外,工作电解液在低温下由于黏度增大,也会造成损耗增大与电容量下降。

温馨小提示：本文主要介绍的是关于叠层固态铝电解电容的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。

文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。

本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。

愿本篇叠层固态铝电解电容能真实确切的帮助各位。

本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。

感谢支持！(Thank you for downloading and checking it out!)阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。

叠层固态铝电解电容（大纲）一、叠层固态铝电解电容概述1.1固态铝电解电容的起源与发展1.2叠层固态铝电解电容的原理与特点1.3叠层固态铝电解电容的应用领域二、叠层固态铝电解电容的结构与材料2.1电容器的结构设计2.1.1叠层结构2.1.2电极材料2.1.3电介质材料2.2电解液的选用2.3绝缘材料与封装技术三、叠层固态铝电解电容的性能参数3.1容值与容差3.2额定电压3.3工作温度范围3.4长期稳定性3.5损耗因子3.6等级与分类四、叠层固态铝电解电容的生产工艺4.1电极制备4.2电介质膜的制备4.3叠层与绑定4.4电解液注入4.5封装与测试五、叠层固态铝电解电容的应用案例5.1电源领域5.1.1电脑与通信设备5.1.2新能源与电动汽车5.2工业领域5.2.1电力电子设备5.2.2智能电网5.3家电领域5.3.1家用电器5.3.2LED照明六、叠层固态铝电解电容的市场前景与趋势6.1市场规模与增长趋势6.2技术发展动向6.3环保要求与行业标准七、我国在叠层固态铝电解电容领域的发展现状与展望7.1产业现状7.2政策支持与产业规划7.3发展前景与挑战一、叠层固态铝电解电容概述1.1固态铝电解电容的起源与发展固态铝电解电容起源于20世纪60年代，当时电子设备对电容器的需求日益增长，传统的电解电容器由于体积大、重量重、寿命短等问题，已经无法满足日益增长的需求。

聚合物电容PK 普通铝电解电容器/普通钽难以应对的对策钽电解电容器的基本结构与铝电解电容器大致相同，其作为阳极的钽金属粉的烧结体表面形成作为电介质的五氧化钽，电解质采用了二氧化锰(固体)的结构。

钽电解电容器具有以下特点，即形状比铝电解电容器小，频率特性优异，寿命长(电解质为固体)。

但是，故障模式为短路，有导致起火的危险，因而必须采取安全对策。

PK 陶瓷电容器难以应对的对策（MLCC）MLCC的劣势：因DC偏压、高温或低温使静电容量减少，因而个数增加MLCC会因DC偏压而使得静电容量大大减少，这是已知的MLCC的特性。

此外，高温或低温时静电容量也会减少。

在这个例子中，施加15V的DC电压，静电容量的减少高达80%。

此外，高温或低温时也会减少10%左右。

例如，施加15V的DC电压，将上述电容的减少估计在内需要大约47µF的静电容量，以公称静电容量值的20%为基准确保静电容量足够。

如图中22µF MLCC的情况下，可计算如下：22µF×20%＝4.4µF 47µF÷4.4µF≅10.7个在这个例子中，为了确保电路要求的静电容量47µF，按公称静电容量22µF的MLCC计算，需要总公称静电容量220µF以上、个数在10个以上。

选择静电容量大的MLCC可以减少个数，但一般的耐压25V的片式MLCC，47µF左右就是上限，需要较大的静电容量时，一般采取使用多个价格低廉的小电容MLCC的形式来实现。

对策：用静电容量相对于DC偏压及温度几乎不会变化的导电性聚合物电容器替代导电性聚合物电容器的静电容量几乎不会像MLCC那样因DC偏压及温度而降低。

因此，在这个示例中，10个22µF的MLCC，可以用1个47µF的导电性聚合物电容器替换，通过削减个数可以削减包括实装在内的总成本，有时还可以削减贴装面积。

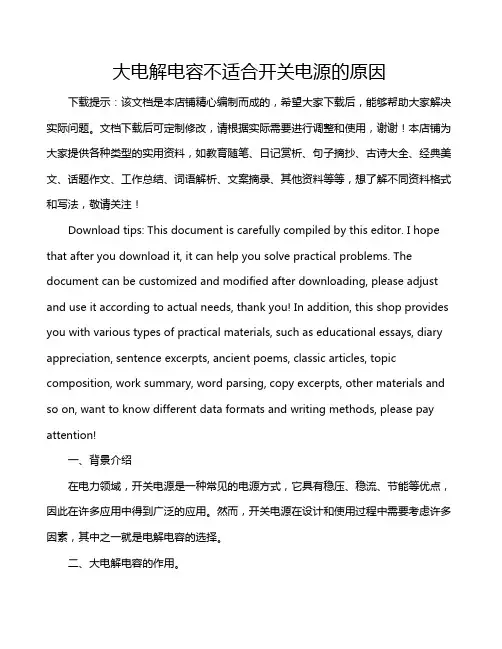

大电解电容不适合开关电源的原因下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、背景介绍在电力领域，开关电源是一种常见的电源方式，它具有稳压、稳流、节能等优点，因此在许多应用中得到广泛的应用。

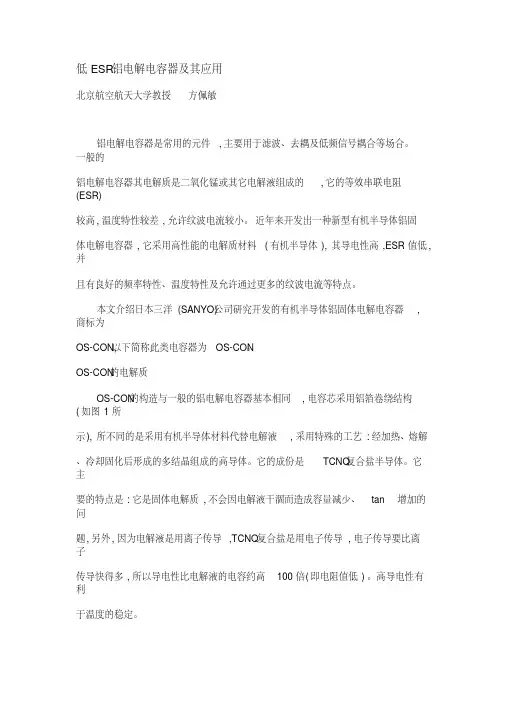

低ESR铝电解电容器及其应用
北京航空航天大学教授方佩敏
铝电解电容器是常用的元件,主要用于滤波、去耦及低频信号耦合等场合。

一般的
铝电解电容器其电解质是二氧化锰或其它电解液组成的,它的等效串联电阻(ESR)
较高,温度特性较差,允许纹波电流较小。

近年来开发出一种新型有机半导体铝固
体电解电容器,它采用高性能的电解质材料(有机半导体),其导电性高,ESR值低,并
且有良好的频率特性、温度特性及允许通过更多的纹波电流等特点。

本文介绍日本三洋(SANYO)公司研究开发的有机半导体铝固体电解电容器,商标为
OS-CON,以下简称此类电容器为OS-CON。

OS-CON的电解质
OS-CON的构造与一般的铝电解电容器基本相同,电容芯采用铝箔卷绕结构(如图1所
示),所不同的是采用有机半导体材料代替电解液,采用特殊的工艺:经加热、熔解
、冷却固化后形成的多结晶组成的高导体。

它的成份是TCNQ复合盐半导体。

它主
要的特点是:它是固体电解质,不会因电解液干涸而造成容量减少、tan 增加的问
题,另外,因为电解液是用离子传导,TCNQ复合盐是用电子传导,电子传导要比离子
传导快得多,所以导电性比电解液的电容约高100倍(即电阻值低)。

高导电性有利
于温度的稳定。
