X-4
便携式四合一气体检测仪
（气体检测报警器）
使用说明书
Operatiom Manual
目录
1、概述
2、结构特征
3、技术特性
4、功能与操作
5、菜单操作
6、使用注意事项
7、常见故障及其解决方法
8、储存
9、配件及其它
10、附表
一、概述
本便携式气体检测仪（以下简称检测仪）采用了最先进的大规模集成电路技术，国际标准智能化技术水准设计技术及专有数字模拟混合通讯技术而设计的完全智能化的气体检测仪。检测仪采用自然扩散方式检测气体，敏感元件采用优质气体传感器，具有极好的灵敏度和出色的重复性，使用和维护方便，极大的满足了工业现场安全监测对设备可靠性的要求，外壳采用高强度工程塑料，强度高、手感好、并且防水、防尘、防爆。
本检测仪广泛应用于石油、化工、环保、冶金、炼化、燃气输配、生化医药、农业等行业。
1.1本产品设计、制造、检定遵守以下国家标准：
GB3836.1-2010《爆炸性环境 第1部分：设备通用要求》
GB3836.4-2010《爆炸性环境 第4部分：由本质安全型“i”保护的设备》
GB15322.3-2003《便携式可燃气体探测器第3部分：测量围为（0~100）%LEL的便携式可燃气体探测器》
JJG693-2011《可燃气体检测报警器的检定均规程》
JJG365-2008电化学氧测定仪检定规程
JJG695-2003硫化氢气体检测仪检定规程
JJG915-2008一氧化碳检测报警器检定规程
二、结构特征及工作原理
2.1结构功能对照表
1、2、3 报警指示灯窗口 7 气体感应孔
4 左键 8 充电口
5 中键 9 液晶屏
6 右键
2.2检测仪结构：主要由壳体、线路板、电池、显示屏、传感器、充电器等部件组成
2.3工作原理：电化学式和催化燃烧式
三、技术特性
常规气体检测围：
气体种类 量程 低报警点 高报警点 分辨率
EX (0~100)%LEL 20%LEL 50%LEL 1%LEL
便携式四合一气体检测仪
（气体检测报警器）
使用说明书
OperatiomManual目录
1、概述
2、结构特征
3、技术特性
4、功能与操作
5、菜单操作
6、使用注意事项
7、常见故障及其解决方法
8、储存
9、配件及其它
10、附表
一、概述
本便携式气体检测仪（以下简称检测仪）采用了最先进的大规模集成电路技术，国际标准智能化技术水准设计技术及专有数字模拟混合通讯技术而设计的完全智能化的气体检测仪。检测仪采用自然扩散方式检测气体，敏感元件采用优质气体传感器，具有极好的灵敏度和出色的重复性，使用和维护方便，极大的满足了工业现场安全监测对设备可靠性的要求，外壳采用高强度工程塑料，强度高、手感好、并且防水、防尘、防爆。本检测仪广泛应用于石油、化工、环保、冶金、炼化、燃气输配、生化医药、农业等行业。1.1本产品设计、制造、检定遵守以下国家标准：GB3836.1-2010《爆炸性环境第1部分：设备通用要求》GB3836.4-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》GB15322.3-2003《便携式可燃气体探测器第3部分：测量范围为（0~100）%LEL的便携式可燃气体探测器》JJG693-2011《可燃气体检测报警器的检定均规程》JJG365-2008电化学氧测定仪检定规程JJG695-2003硫化氢气体检测仪检定规程JJG915-2008一氧化碳检测报警器检定规程二、结构特征及工作原理2.1结构功能对照表
1、2报警指示灯窗口6
气体感应孔
3左键
7
充电口
4
中键8
液晶屏
5右键
2.2检测仪结构：主要由壳体、线路板、电池、显示屏、传感器、充电器等部件组成
2.3工作原理：电化学式和催化燃烧式
三、技术特性
常规气体检测范围：
气体种类量程低报警点高报警点分辨率
EX(0~100)%LEL25%LEL50%LEL1%LEL
H2S(0~100)PPM10PPM20PPM1PPM
CO(0~1000)PPM50PPM200PPM1PPM
第 1 页 共 6 页 便携式四合一气体检测仪操作说明 四合一气体检测仪操作规程
便携式四合一气体检测仪操作规程范围本规程规定了设备启动前，对罐内气体实施检测，四合一气体检测仪的检查准备，检测操作步骤及安全注意事项。本规程适用于机械
便携式四合一气体检测仪操作规程范围本规程规定了设备启动前，对罐内气体实施检测，四合一气体检测仪的检查准备，检测操作步骤及安全注意事项。本规程适用于机械清洗项目对各类储油罐清洗前的气体检测操作。规范性引用文件可燃气体检测报警器使用规范四合一气体检测仪检测前的检查准备检查电池电量是否充分（3.3V以上），不充分适时充电；检查进气口气滤有无杂物堵住，堵住需清理干净或更换；
操作步骤：开机操作：按［MODE］键并保持1秒，LCD显示“on”，LED亮，峰鸣器响一声，仪器开机；显示版本号，同时进行预热和自检。预热和自检完成致10秒倒计时结束，仪器进入检测模式，确认仪器运行正常。确认的确在抽新鲜空气，确认氧气指示计的指示值的确为20.9%。将取样管端部插入测试点中，待测试值变化稳定后，读数并记录。从测试点中拿出取样管，置于空气中，待LED显示值回复到空气中状态后，再进行下一测试点测试。
关机操作：按住按键不放，LCD显示5秒倒计时，倒计时结束后LCD显示“off”，随后仪器无显示，仪器关机。
注意事项：仪器更换电池或简单维护和修理时应在安全场所进行。传感器和仪器要注意防水和杂质。仪器长期不工作时，应关机， 第 2 页 共 6 页 置于干燥、无尘、符合储存温度的环境中。调整好的仪器不要随便打开盖。硫化氢气体检测报警仪操作规程范围本标准规定了设备启动前，对罐内气体实施检测，硫化氢检测仪的检查准备，检测操作步骤及安全注意事项。本标准适用于机械清洗项目对各类储油罐清洗前的气体检测操作。
规范性引用文件《COWS施工手册》硫化氢检测仪检测前的检查准备检查电池电量是否充分，不充分更换；检查进气口不被杂物堵住，堵住清理干净；操作步骤：开机操作确认电池已经装入仪器，按住按键3秒，LCD显示“on”，红色LED亮，蜂鸣器响一声，振动器振动，仪器开机。显示版本号，同时进行预热和自检。秒倒计时预热和自检完成后，仪器进入检测模式，显示实时读数。关机操作按住按键不放，LCD显示5秒倒计时，倒计时结束后LCD显示“off”，随后仪器无显示，仪器关机。

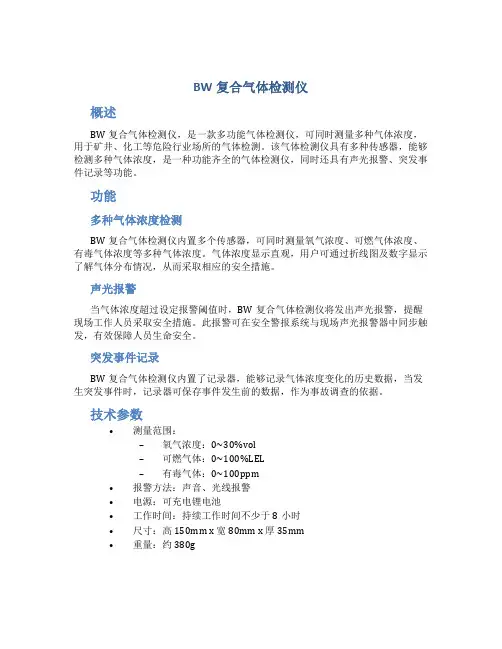

BW复合气体检测仪
概述
BW复合气体检测仪，是一款多功能气体检测仪，可同时测量多种气体浓度，用于矿井、化工等危险行业场所的气体检测。该气体检测仪具有多种传感器，能够检测多种气体浓度，是一种功能齐全的气体检测仪，同时还具有声光报警、突发事件记录等功能。
功能
多种气体浓度检测
BW复合气体检测仪内置多个传感器，可同时测量氧气浓度、可燃气体浓度、有毒气体浓度等多种气体浓度。气体浓度显示直观，用户可通过折线图及数字显示了解气体分布情况，从而采取相应的安全措施。
声光报警
当气体浓度超过设定报警阈值时，BW复合气体检测仪将发出声光报警，提醒现场工作人员采取安全措施。此报警可在安全警报系统与现场声光报警器中同步触发，有效保障人员生命安全。
突发事件记录
BW复合气体检测仪内置了记录器，能够记录气体浓度变化的历史数据，当发生突发事件时，记录器可保存事件发生前的数据，作为事故调查的依据。
技术参数
• 测量范围：
– 氧气浓度：0~30%vol
– 可燃气体：0~100%LEL
– 有毒气体：0~100ppm
• 报警方法：声音、光线报警
• 电源：可充电锂电池
• 工作时间：持续工作时间不少于8小时
• 尺寸：高150mm x 宽80mm x 厚35mm
• 重量：约380g 使用方法
1. 打开气体检测仪电源
2. 连接气体检测仪到气体管道或夹具上
3. 等待气体检测仪进行自检
4. 确认各项气体浓度显示正常
5. 监视气体浓度显示，防止出现危险情况
注意事项
1. 气体检测仪定期检查和校正，保证精度稳定
2. 在进行气体检测时，保证仪器不受外界干扰，尽可能避免误判或误报
3. 气体检测仪使用过程中，注意安装与使用操作说明书中建议的附件与工具
4. 如有任何疑问，应咨询专业技术人员
BW复合气体检测仪是一款功能强大、性能稳定的气体检测仪器，可广泛应用于各种化工、矿井等危险行业领域。用户在使用气体检测仪时需严格遵守安全操作规定，确保工作人员的生命安全。
