山东电力集团公司

新建住宅小区供配电设施建设规范

（试行）

二O一O年五月 WORD格式

专业资料整理 2

前 言

为加强和规范新建住宅小区供配电设施配套工程建设经管， 根据有关技术规定、 设计规 范编制本规范。 本规范由山东电力集团公司生技部提出并归口。 主要起草单位：山东电力集团公司生技部 批 准：张方正 审 核：孙明信 主要起草人员：王肃 邹旭王华广 李立生 陈建民 郑玉实 朱保军 夏鼎 张顺生 时翔 参与研讨单位：山东电力研究院 枣庄供电公司 临沂供电公司 济南供电公司 淄博供电 公司 菏泽供电公司 青岛供电公司 本规范由山东电力集团公司生技部负责解释。

目 录

1总则1

2引用规范1

3名词术语1

3.1 住宅小区供配电设施 1

3.2 住宅小区用电负荷 2

3.3 多层住宅2

3.4 小高层住宅2

3.5 高层住宅2

3.6 超高层住宅2

3.7 高级住宅2

3.8 公共服务设施2

3.9 汽车库分类2

3.10 建筑面积2

3.11配电室2

3.12 开闭所2

3.13 环网柜2

3.14 配电变压器3

3.15 配置系数3

3.16 双电源3

3.17 双回路3

4供配电设计原则3

4.1 负荷性质的确定3

4.2 居住区负荷容量配置 4

4.3 居住区供电接入原则 4 WORD格式

专业资料整理 3 4.4 居住区10kV供电方式5

4.5 居住区低压供电方式 6

5设备选型原则6

5.1 配电变压器6

5.2 开闭所6

5.3 环网柜7 WORD格式

专业资料整理 4

5.4中压电缆 7

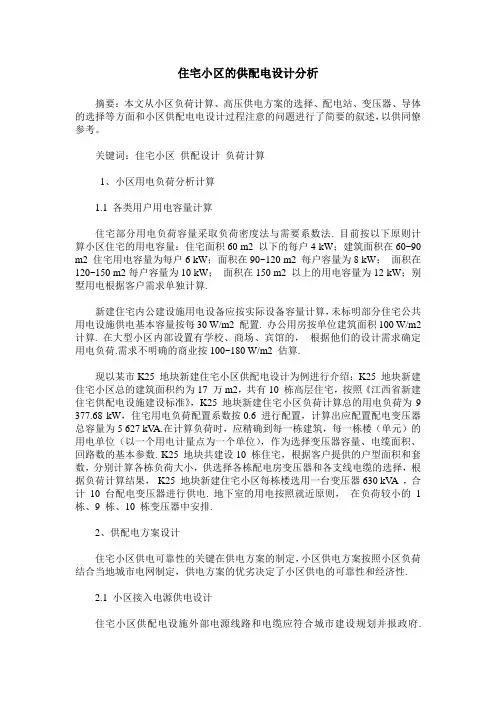

住宅小区的供配电设计分析

摘要：本文从小区负荷计算、高压供电方案的选择、配电站、变压器、导体的选择等方面和小区供配电电设计过程注意的问题进行了简要的叙述，以供同僚参考。

关键词：住宅小区 供配设计 负荷计算

1、小区用电负荷分析计算

1.1 各类用户用电容量计算

住宅部分用电负荷容量采取负荷密度法与需要系数法. 目前按以下原则计算小区住宅的用电容量：住宅面积60 m2 以下的每户4 kW；建筑面积在60~90

m2 住宅用电容量为每户6 kW；面积在90~120 m2 每户容量为8 kW； 面积在120~150 m2每户容量为10 kW； 面积在150 m2 以上的用电容量为12 kW；别墅用电根据客户需求单独计算.

新建住宅内公建设施用电设备应按实际设备容量计算，未标明部分住宅公共用电设施供电基本容量按每30 W/m2 配置. 办公用房按单位建筑面积100 W/m2

计算. 在大型小区内部设置有学校、商场、宾馆的， 根据他们的设计需求确定用电负荷.需求不明确的商业按100~180 W/m2 估算.

现以某市K25 地块新建住宅小区供配电设计为例进行介绍：K25 地块新建住宅小区总的建筑面积约为17 万m2，共有10 栋高层住宅，按照《江西省新建住宅供配电设施建设标准》，K25 地块新建住宅小区负荷计算总的用电负荷为9

377.68 kW，住宅用电负荷配置系数按0.6 进行配置，计算出应配置配电变压器总容量为5 627 kVA.在计算负荷时，应精确到每一栋建筑，每一栋楼（单元）的用电单位（以一个用电计量点为一个单位），作为选择变压器容量、电缆面积、回路数的基本参数. K25 地块共建设10 栋住宅，根据客户提供的户型面积和套数，分别计算各栋负荷大小，供选择各栋配电房变压器和各支线电缆的选择，根据负荷计算结果， K25 地块新建住宅小区每栋楼选用一台变压器630 kVA ，合计10 台配电变压器进行供电. 地下室的用电按照就近原则， 在负荷较小的1栋、9 栋、10 栋变压器中安排.

精品文章

《江苏省新建居住区供配电工程管理办法》

（试行）第一章总则

第一条

为加强新建居住区（含商住两用，下同）供配电工程管理，规范工作流程，明确工作要求，特制定本办法。

第二条

新建居住区供配电工程（以下简称“居配工程”）由供电公司按照原江苏省经贸委、建设厅颁布的《居住区供配电设施建设标准》（dgj32/j11-xx）统一建设，其工程质量应符合国家和行业有关规定要求。

第三条本办法适用于各供电公司按照《江苏省新建居住区供配电工程价格管理暂行办法》（苏价工【xx】

号414文）执行的新建居住区供配电设施建设。

第二章管理流程

第四条工程设计

（一）新建居住区供电方案确定后，由各供电公司生产技术部办理设计委托。负责设计的单位应具备相应电压等级的电力设计资质，由省公司招投标管理中心统一招标确定。

（二）设计单位应在接到“居配工程”设计委托后20个工作日内完成设计任务，提交施工图纸和工程概（预）算。

（三）生产技术部门在收到工程设计资料后10个工作日内组织设计审查，营销部、发展策划部、调度中心、配电运检中心等单位参精品文章

加。

（四）设计审查通过后，设计单位应提供土建施工要求的

图纸，由营销部门向开发商提出。

施工、监理单位

“居配工程”的施工、监理单位，由省公司招投标管理中心统一招标确定。

第五条设备招标

“居配工程”的高、低压电气设备、线材、杆材、电缆附件、电能表、居民集中表箱、集中抄表装置等物资，由各供电公司生产技术部组织编制需求计划，按月度打包上报省公司招标，由省公司物资部集中配送。

第六条工程实施

各供电公司生产技术部负责“居配工程”的工程管理，在项目实施过程中严格按照国家、地方和行业有关规定，科学组织，文明施工，保证项目的安全、质量、进度。

第七条工程验收

“居配工程”施工结束后，由各供电公司生产技术部组织验收，配电运行单位、营销部、设计、监理、施工、设备厂商等单位参加。

第八条工程结算

新建居住区供配电工程管理办法

（试行）

第一章总则

第一条为加强新建居住区（含商住两用，下同）供配

电工程管理，规范工作流程，明确工作要求，特制定本办法。

第二条新建居住区供配电工程（以下简称“居配工程”）

由供电公司按照原江苏省经贸委、建设厅颁布的《居住区供配

电设施建设标准》（DGJ32/J11-2005）统一建设，其工程质量

应符合国家和行业有关规定要求。

第三条本办法适用于各供电公司按照《江苏省新建居住

区供配电工程价格管理暂行办法》（苏价工【2009】号414文）

执行的新建居住区供配电设施建设。

第二章管理流程

第四条工程设计

（一）新建居住区供电方案确定后，由各供电公司生产技

术部办理设计委托。负责设计的单位应具备相应电压等级的电

力设计资质，由省公司招投标管理中心统一招标确定。

（二）设计单位应在接到“居配工程”设计委托后20个

工作日内完成设计任务，提交施工图纸和工程概（预）算。

（三）生产技术部门在收到工程设计资料后10个工作日

内组织设计审查，营销部、发展策划部、调度中心、配电运检

中心等单位参加。

（四）设计审查通过后，设计单位应提供土建施工要求的图纸，由营销部门向开发商提出。

施工、监理单位

“居配工程”的施工、监理单位，由省公司招投标管理中

心统一招标确定。

第五条设备招标

“居配工程”的高、低压电气设备、线材、杆材、电缆附

件、电能表、居民集中表箱、集中抄表装置等物资，由各供电

公司生产技术部组织编制需求计划，按月度打包上报省公司招

标，由省公司物资部集中配送。

第六条工程实施

各供电公司生产技术部负责“居配工程”的工程管理，在

项目实施过程中严格按照国家、地方和行业有关规定，科学组

织，文明施工，保证项目的安全、质量、进度。

第七条工程验收

“居配工程”施工结束后，由各供电公司生产技术部组织

验收，配电运行单位、营销部、设计、监理、施工、设备厂商

等单位参加。

第八条工程结算

（一）施工单位在5个工作日内完成工程结余物资的退料

手续；各供电公司物流分中心在10个工作日内完成工程物资
