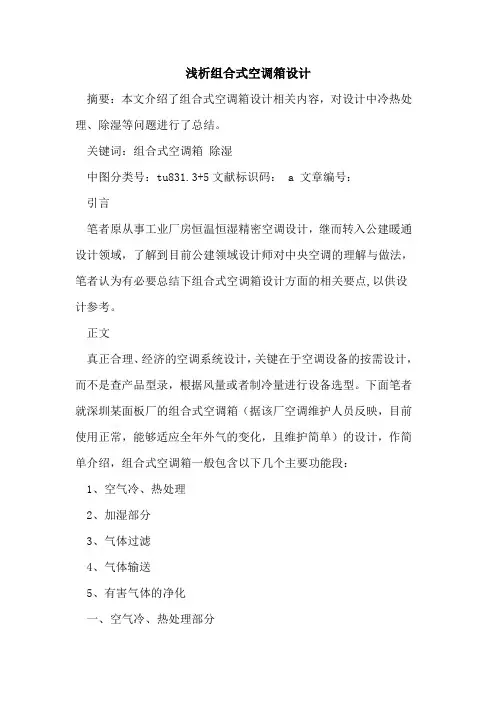

浅析组合式空调箱设计

摘要：本文介绍了组合式空调箱设计相关内容，对设计中冷热处理、除湿等问题进行了总结。

关键词：组合式空调箱 除湿

中图分类号：tu831.3+5文献标识码： a 文章编号：

引言

笔者原从事工业厂房恒温恒湿精密空调设计，继而转入公建暖通设计领域，了解到目前公建领域设计师对中央空调的理解与做法，笔者认为有必要总结下组合式空调箱设计方面的相关要点,以供设计参考。

正文

真正合理、经济的空调系统设计，关键在于空调设备的按需设计，而不是查产品型录，根据风量或者制冷量进行设备选型。下面笔者就深圳某面板厂的组合式空调箱（据该厂空调维护人员反映，目前使用正常，能够适应全年外气的变化，且维护简单）的设计，作简单介绍，组合式空调箱一般包含以下几个主要功能段：

1、空气冷、热处理

2、加湿部分

3、气体过滤

4、气体输送

5、有害气体的净化

一、空气冷、热处理部分 空气加热：空气的加热可使用电加热、热水盘管、蒸汽盘管等。

㈠电加热：使用电加热会耗费过多的电能，电加热表面温度较高（200~300℃）辐射较严重，对空调箱的其余部件如滤网、电机等造成影响。必须设计有过热保护电路，且一定要与风机联动，以防高温造成电加热烧毁、火灾等。在空调箱设计时还应适当加大电加热与滤网及电机之间的距离。

㈡热水盘管：热水盘管的进出水温一般为60-50 ℃，以防水温过高水垢积累、水温过低造成盘管排数过多。

㈢蒸汽盘管：适用于有蒸汽源的项目。高温的水蒸汽在盘管内放热时会产生液态的水珠，此水珠会随蒸汽高速流动从而对管路产生冲刷撞击。当蒸汽压力越大，流速越快，对管路的冲刷撞击越大，对盘管的影响越大。因此蒸汽盘管进气压力一般控制在0.2~0.3mpa左右。

根据加热装置在空调箱的排列顺序，分为预热、再热。

预热量的计算:

1、对于采等焓加湿：根据当地冬季空调设计外气参数,使空气预热到某一个温度,空气经过水加湿段,按照等焓降温加湿方式进行,加湿后出风相对湿度达85%~93% （加湿方式不同，离风相对湿度不同）,此时要求保证空气露点温度等于空调箱送风露点温度。

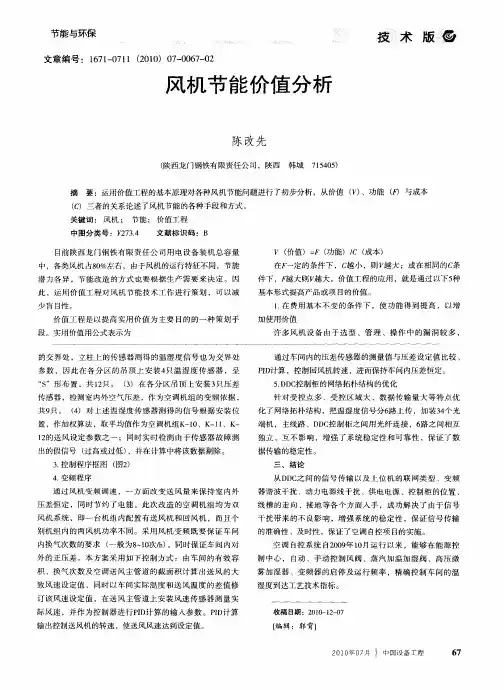

节能与环保　文章编号：１６７１—０７１　１（２０１０）０７—００６７—０２　风机节能价值分析　

陈改先　（陕西龙门钢铁有限责任公司，陕西韩城７１５４０５）　技　术版　ｌ　

摘要：运用价值工程的基本原理对各种风机节能问题进行了初步分析，从价值（　）、功能（Ｄ与成本　（Ｃ）三者的关系论述了风机节能的各种手段和方式。　关键词：风机；节能；价值工程　中图分类号：Ｆ２７３．４　文献标识码：Ｂ　目前陕西龙门钢铁有限责任公司用电设备装机总容量　中，各类风机占８０％左右，由于风机的运行特征不同，节能　潜力各异，节能改造的方式也要根据生产需要来决定。因　此，运用价值工程对风机节能技术工作进行策划，可以减　少盲目性。　价值工程是以提高实用价值为主要目的的一种策划手　段。实用价值用公式表示为　（价值）＝Ｆ（功能）／ｃ（成本）　在卜定的条件下，Ｃ越小，则　越大；或在相同的Ｃ条　件下，臌大则　越大。价值工程的应用，就是通过以下５种　基本形式提高产品或项目的价值。　１，在费用基本不变的条件下，使功能得到提高，以增　加使用价值　许多风机设备由于选型、管理、操作中的漏洞较多，　的交界处，立柱上的传感器测得的温湿度信号也为交界处　参数，因此在各分区的吊顶上安装４只温湿度传感器，呈　…Ｓ’形布置，共１２只。　（３）在各分区吊顶上安装３只压差　传感器，检测室内外空气压差，作为空调机组的变频依据，　共９只。　（４）对上述温湿度传感器测得的信号根据安装位　置，作加权算法，取平均值作为空凋机组Ｋ一１０、Ｋ一１　ｌ、Ｋ一　１２的送风设定参数之一；同时实时检测由于传感器故障测　出的假信号（过高或过低），并在计算中将该数据剔除。　３．控制程序框图（图２）　４．变频程序　通过风机变频调速，一方面改变送风量来保持室内外　压差恒定，同时节约了电能。此次改造的空调机组均为双　风机系统，即一台机组内配置有送风机和回风机，而且个　别机组内的两风机功率不同。采用风机变频既要保证车间　内换气次数的要求（一般为８—１０次／ｈ），同时保证车间内对　外的正压差。本方案采用如下控制方式：由车间的有效容　积、换气次数及空调送风主管道的截面积计算出送风的大　致风速设定值，同时以车间实际温度和送风温度的差值修　订该风速设定值，在送风主管道上安装风速传感器测量实　际风速，并作为控制器进行ＰＩＤ计算的输入参数。ＰＩＤ计算　输出控制送风机的转速，使送风风速达到设定值。　通过车间内的压差传感器的测量值与压差设定值比较、　ＰＩＤ计算，控制回风机转速，进而保持车问内压差恒定。　５．ＤＤＣ控制柜的网络拓朴结构的优化　针对受控点多、受控区域大、数据传输量大等特点优　化了网络拓朴结构，把温湿度信号分６路上传，加装３４个光　端机，主线路、ＤＤＣ控制柜之间用光纤连接，６路之间相互　独立，互不影响，增强了系统稳定性和可靠性，保证了数　据传输的稳定性。　三、结论　从ＤＤＣ之间的信号传输以及上位机的联网类型、变频　器谐波干扰、动力电源线干扰、供电电源、控制柜的位置、　线槽的走向、接地等各个方面人手，成功解决了由于信号　干扰带来的不良影响，增强系统的稳定性，保证信号传输　的准确性、及时性，保证了空调自控项目的实施。　空调自控系统自２００９年１０月运行以来，能够在能源控　制中心，自动、手动控制风阀、蒸汽加温加湿阀、高压微　雾加湿器、变频器的启停及运行频率，精确控制车间的温　湿度到达工艺技术指标。　收稿日期：２０１０－１２—０７　【编辑：郭霄】　２ｏ１ｏ年ｏ７月Ｉ中国设备工程　

百度文库 - 让每个人平等地提升自我

1 工业雾化器，工业雾化器工作原理介绍

由于空气干燥就会出现静电和粉尘，而这是工业生产不能容忍的，因为他们的存在会导致企业生产遭到巨大的破坏，产品质量受到他们的影响而下降，合格率也降低，生产成本增加，使企业的经济效益损失。解决这个问题其实也很简单，只要使用工业加湿器来提高空气湿度，静电和灰尘就会消失，企业的生产就能顺利进行。

格润公司生产的工业加湿器，加湿快，效果好，是企业消除静电灰尘的最佳选择。购买一个适合的加湿器至关重要， 下面介绍一下各种类型加湿器工作原理：

1、工业雾化器：工业超声波加湿器

产品优势：

1、加湿效率高，加湿强度大，产生的雾粒小而均匀，单位时间内可迅速达到要求的相对湿度，百度文库 - 让每个人平等地提升自我

2 节约水源；

2、单位加湿量的能耗指标低，超声波加湿器的耗能量只有 kW/，仅相当于其它加湿方式的1/10~1/15，日运行费用低；

3、体积小可根据现场条件单独自成系统，既适合新建厂房的配套安装，又可在不破坏原有设备的基础上，对旧厂房进行改造升级；

4、加湿均匀，可迅速及大面积地解决工业生产中的实际问题，例如纺织生产中的飞花、断头、静电、毛糙不平和纤维脆弱等问题；

5、雾化组件采用集成式雾化机芯，全密封式结构设计达到了防水的目的，并且使雾化片更换、维护可在现场立即解决，完全杜绝了早期超声波加湿系统易损坏、寿命短和维修繁琐等问题；

6、雾化器自带过水保护装置，可保证雾化机芯在水位过低时自动停止工作，防止设备损坏；

7、控制方式灵活、方便，有三种控制方式可供选择：开关控制、时序控制和湿度自动控制。在选取时可根据现场环境和人员安排进行灵活的选择、搭配；

8、湿度自动控制的加湿机配备法国进口湿度传感器，灵敏度高、反应迅速， 可完全实现无人员现场操作；

德诚信环保设备&格润加湿工业超声波系列产品：国内Shou款单台加湿量突破100kg/小时的工业超声波加湿器

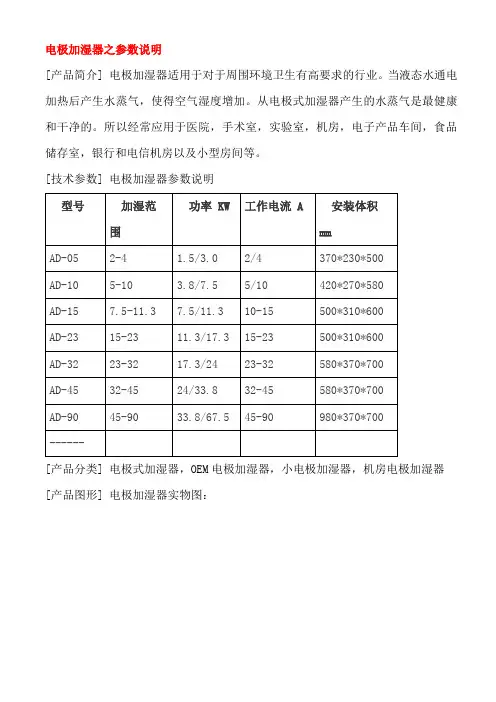

电极加湿器之参数说明
