CAD出图常用比例尺寸表

本文整理于网络，仅供阅读参考

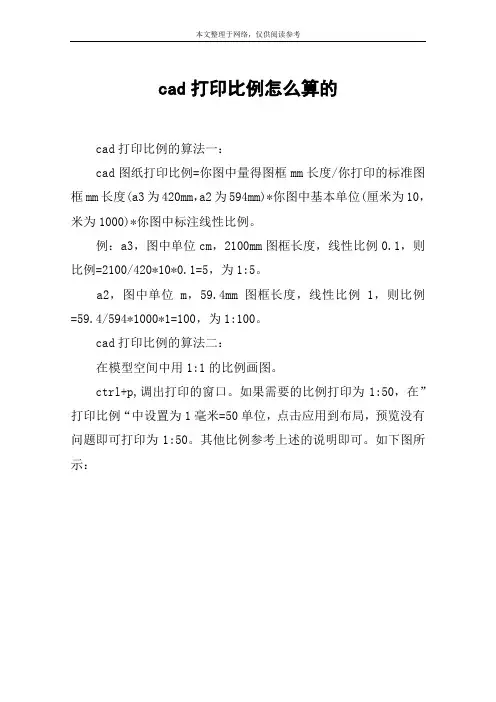

cad打印比例怎么算的

cad打印比例的算法一：

cad图纸打印比例=你图中量得图框mm长度/你打印的标准图框mm长度(a3为420mm，a2为594mm)*你图中基本单位(厘米为10，米为1000)*你图中标注线性比例。

例：a3，图中单位cm，2100mm图框长度，线性比例0.1，则比例=2100/420*10*0.1=5，为1:5。

a2，图中单位m，59.4mm图框长度，线性比例1，则比例=59.4/594*1000*1=100，为1:100。

cad打印比例的算法二：

在模型空间中用1:1的比例画图。

ctrl+p,调出打印的窗口。如果需要的比例打印为1:50，在”打印比例“中设置为1毫米=50单位，点击应用到布局，预览没有问题即可打印为1:50。其他比例参考上述的说明即可。如下图所示：

CAD制图要求

严格执行制图标准。

1．图幅尺寸：基本图框尺寸采用2号及3号图纸，当图纸需要加长时，最长为1.7m，以便于折叠和装订。

2．图纸比例

各专业根据自身实际情况设置图纸比例。

一般情况下，一个图样应选用一种比例。比例一般应标注在标题栏中的比例栏内，必要时可在视图名称的下方标注比例。

文字要求：

3．字体：数字形体文件fsdb_e.shx，汉字形体文件fsdbt.shx。

4．字高： 图中数字、英文字母、汉字同时出现时字高均采用相同高度。其中：

①大标题用7.0mm；

②分标题用6.0mm；

③“附注”及线路起讫名用5.0mm；

④附注内容用4.0mm；

⑤图中注释用3.0mm；

⑥截面名称字高6.0 mm，截面编号使用Ⅰ、Ⅱ、Ⅲ、Ⅳ„等。

高宽比均采用0.8。

5．线条宽度

结构图中轮廓线宽0.35mm，虚线宽0.25 mm；钢筋图中轮廓线用细线表示，宽0.18mm，钢筋线条用有宽线表示，宽0.35mm，钢筋圆点直径0.8mm。

其他细实线、虚线、点划线宽0.18mm。

图线名称 图线型式 图线层名 屏幕图线颜色

粗实线 ━━━━ 0 白色

细点划线 ─ · ─ · ─ 1 红色

虚线 ┄┄┄┄ 2 黄色

细实线 ──── 3 绿色

6．尺寸标注

① 标注引线起点至结构轮廓线的距离1mm。

② 标注引线起点至第一条标注尺寸线的距离10mm。

③ 标注尺寸线至标注引线终点的距离2mm。

④ 以后每条标注尺寸线的平行距离7mm。

⑤ 标注的尺寸，里少外多，里小外大，形成金字塔形。

⑥尺寸线应与结构轮廓线粗细分明，尺寸线为0.18mm；尺寸线斜线应自左下向右上画与尺寸线成45交叉，斜线粗0.18mm，长度宜为2～3mm。

⑦标注的字高为2.5mm，标注的数字距尺寸线1mm。

⑧尺寸线一般应与被标注的图线相平行，其长度不超出尺寸界线。互相平行的尺寸线，应从被标注的图样轮廓线由近向远整齐排列，分尺寸线离轮廓线近，总尺寸线离轮廓线较远。

cad比例尺的相关常识

CAD软件是目前工程设计中使用最多的工具之一，其中比例尺是CAD软件中不可或缺的一个基本工具。使用比例尺可以帮助设计人员在CAD软件中恰如其分地表达出各种尺寸关系，从而保证绘制出的图纸在实际制作中起到正确的参考作用。下面我们会对比例尺的相关常识进行介绍。

一、比例尺的定义

比例尺是指两个长度之间的比率关系，常用线性比例表示，可以简单描述成“1:x”的形式，其中“x”表示绘制图纸时的比例系数，也就是场景比例。

例如，1:100的线性比例尺表示绘图时将真实长度缩小到比实际长度的1/100倍，也就是实际长度为100的物体在绘制时只需要绘制1个单位长度。

比例尺的种类有很多，一般按用途和形式分为以下几类：

1. 普通比例尺： 最为通用的直线形式比例尺，常见于机械类图纸的绘制中。

2. 圆型比例尺： 用于绘制精细度要求高的环形物件，如轮廓等。

3. 视察比例尺： 常见于建筑设计中，主要用于显示建筑物在不同比例下的外观。

4. 符号比例尺： 对于需要特殊标注，比如标注坡度、流程等图纸，可以使用符号比例尺。

5. 综合比例尺： 综合各种比例尺的优点，在需要绘制多层次的复杂图纸时可以使用。

三、比例尺和图纸纸张的关系

比例尺和图纸纸张也有一定的关系，一般在图纸制作时，我们需要根据实际需求选择恰当的纸张大小和比例尺，这样可以更好地保证绘制出的图纸满足实际制作需求。

例如，A4纸张中常用的比例尺有1:100、1:200、1:500等，而在A3纸张中常用的比例尺有1:50、1:100、1:200、1:500等。这些比例尺的选用要根据具体项目的需要选择。

比例尺在CAD软件中的应用十分广泛，一般在以下几个方面得到应用：

1. 机械工程领域：包含例如金属加工盘、车件及各种工具、传动和机械零部件等物件的图形设计和工业设计。 2. 建筑工程领域：建筑平面图、断面图、立面图，以及三维房屋及建筑群的创建等。

单位：mm

最大标准最小1：13.532.51：103530251：501751501251：1003503002501：1505254503751：2007006005001：30010509007501：5001750150012501：13.532.51：501751501251：1003503002501：1505254503751：2007006005001：30010509007501：5001750150012501：13.532.51：501751501251：1003503002501：1505254503751：2007006005001：30010509007501：5001750150012501：13.532.51：501751501251：1003503002501：1505254503751：2007006005001：30010509007501：5001750150012501：13.532.51：501751501251：1003503002501：1505254503751：2007006005001：30010509007501：500175015001250A2标准：420×594加长1:420×743加长2:420×891

A1标准：594×840加长1：594×1051加长2：594×1261

A0标准：840×1188加长1:840×1486加长2:840×1932autoCAD文字比例对照表

图纸幅面图纸打印比例字高

A4标准：210×297

A3标准：297×420
