逆变电源缓冲电路与隔直电容的参数计算

电源滤波电容大小的计算方法滤波电容工程粗略计算公式：按RC时间常数近似等于3~5倍电源半周期估算。

给出一例：负载情况：直流1A，12V。

其等效负载电阻12欧姆。

桥式整流(半波整流时，时间常数加倍)：RC = 3 (T/2)C = 3 (T/2) / R = 3 x (0.02 / 2 ) /12 = 2500 (μF)工程中可取2200 μF，因为没有2500 μF这一规格。

若希望纹波小些，按5倍取。

这里，T是电源的周期，50HZ时，T = 0.02 秒。

时间的国际单位是S。

仅供参考C=Q/U----------Q=C*UI=dQ/dt---------I=d(C*U)/dt=C*dU/dtC=I*dt/dU从上式可以看出，滤波电容大小与电源输出电流和单位时间电容电压变化率有关系，且输出电流越大电容越大，单位时间电压变化越小电容越大我们可以假设，单位时间电容电压变化1v（dV＝1）（可能有人说变化也太大了吧，但想下我们一般做类似lm886的时候用的电压是30v左右，电压下降1v，电压变化率是96.7％，我认为不算小了，那如果您非认为这个值小了，那你可以按照你所希望的值计算一下，或许你发现你所需要的代价是很大的），则上式变为C＝I*dt。

那么我们就可以按照一个最大的猝发大功率信号时所需要的电流和猝发时间来计算我们所需要的最小电容大小了，以lm3886为例，它的最大输出功率是125W，那么我么可以假设需要电源提供的最大功率是150W，则电源提供的最大电流是I＝150/(30+30)=2.5A(正负电源各2.5A），而大功率一般是低频信号，我们可以用100Hz信号代替，则dt＝1/100＝0.01s，带上上式后得到C＝2.5×0.01＝0.025＝25000uF。

以上计算是按照功放的最大功率计算的，如果我们平时是用小音量听的话，电容不需要这么大的，我认为满足一定的纹波系数就可以了，4700u或许就已经够用了。

buck电路输出电容的计算Buck电路输出电容的计算在电子电路中，Buck电路是一种常见的降压型DC/DC转换器，它可以将高电压转换为低电压。

Buck电路由MOSFET、电感和输出电容组成，其中输出电容对于Buck电路的性能有着重要的影响，因此如何选择输出电容是Buck电路设计中的一个重要问题。

Buck电路输出电容的作用Buck电路的输出电容起到滤波和储能的作用，它可以平滑输出电压，提高电路的稳定性和噪声性能。

输出电容还可以储存能量，当输出负载发生瞬态变化时，输出电容可以提供电流，保证输出电压的稳定性。

因此，输出电容的选择对于Buck电路的性能具有重要影响。

Buck电路输出电容的计算在Buck电路设计中，输出电容的选取需要考虑以下三个因素：输出电压纹波、输出电流瞬态响应和输出电容的ESR。

1. 输出电压纹波输出电压纹波是指输出电压在稳态工作下的波动幅度。

输出电容越大，输出电压纹波越小。

通常情况下，输出电压纹波应小于输出电压的5%。

输出电压纹波可以通过以下公式进行计算：ΔV = (I_L × T_1)/(2 × C_0)其中，ΔV为输出电压纹波，I_L为输出电流，T_1为开关周期，C_0为输出电容。

2. 输出电流瞬态响应输出电容的另一个重要作用是提供瞬态响应能力，即在输出负载发生瞬态变化时，输出电容可以提供电流，保证输出电压的稳定性。

输出电容越大，输出电流瞬态响应能力越好。

输出电容的大小可以通过以下公式进行计算：ΔI = V_ripple/ESR其中，ΔI为输出电流瞬态响应，V_ripple为输出电压纹波，ESR 为输出电容的等效串联电阻。

3. 输出电容的ESR输出电容的ESR是指输出电容的等效串联电阻，它会影响输出电容的滤波效果和瞬态响应能力。

ESR越小，输出电容滤波效果越好，瞬态响应能力也越好。

输出电容的ESR可以通过以下公式进行计算：ESR = ΔV/ΔI其中，ΔV为输出电压纹波，ΔI为输出电流瞬态响应。

boost电路电容参数计算
要计算boost电路的电容参数，首先需要知道以下几个参数：
1. 输入电压（Vin）：boost电路的输入电压，通常表示为直流电压。

2. 输出电压（Vout）：boost电路的输出电压，通常表示为直流电压。

3. 输出电流（Iout）：boost电路的输出电流，通常表示为直流电流。

4. 工作频率（f）：boost电路的工作频率，通常表示为交流信号的频率。

然后，可以使用以下公式计算电容参数：
1. 电感（L）的选择：boost电路通常使用电感元件，其数值取决于输出电流和工作频率。

根据下式选择电感值：
L ≥ (Vout - Vin) / (ΔIout * f)
其中，ΔIout是电感允许的最大输出电流波动值。

2. 电容（C）的选择：boost电路通常使用电容元件，其数值取决于输出电压和工作频率。

根据下式选择电容值：
C = ΔIout / (8 * f * ΔVout)
其中，ΔVout是电容允许的最大输出电压波动值。

请注意，以上计算公式仅为简化计算模型，实际设计中可能还需要考虑其他因素，如电容的额定电压和寿命等。

最后，需要根据实际应用和性能需求，选择合适的电感和电容元件，并进行实际测试和调整。

建议进行仿真或使用电路设计软件来验证电路的性能和稳定性。

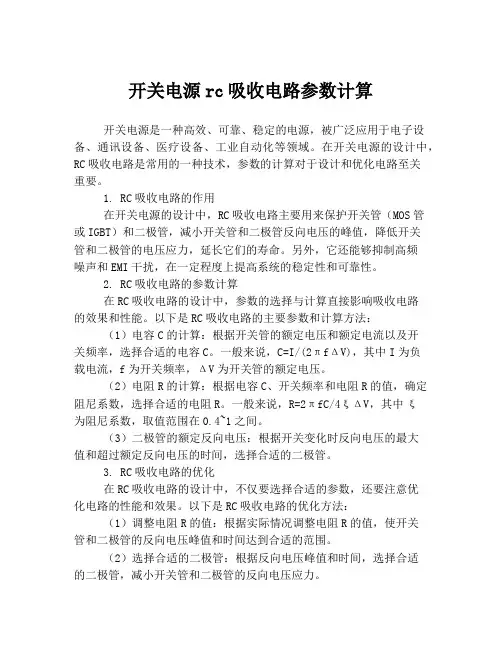

开关电源rc吸收电路参数计算开关电源是一种高效、可靠、稳定的电源，被广泛应用于电子设备、通讯设备、医疗设备、工业自动化等领域。

在开关电源的设计中，RC吸收电路是常用的一种技术，参数的计算对于设计和优化电路至关重要。

1. RC吸收电路的作用在开关电源的设计中，RC吸收电路主要用来保护开关管（MOS管或IGBT）和二极管，减小开关管和二极管反向电压的峰值，降低开关管和二极管的电压应力，延长它们的寿命。

另外，它还能够抑制高频噪声和EMI干扰，在一定程度上提高系统的稳定性和可靠性。

2. RC吸收电路的参数计算在RC吸收电路的设计中，参数的选择与计算直接影响吸收电路的效果和性能。

以下是RC吸收电路的主要参数和计算方法：（1）电容C的计算：根据开关管的额定电压和额定电流以及开关频率，选择合适的电容C。

一般来说，C=I/(2πfΔV)，其中I为负载电流，f为开关频率，ΔV为开关管的额定电压。

（2）电阻R的计算：根据电容C、开关频率和电阻R的值，确定阻尼系数，选择合适的电阻R。

一般来说，R=2πfC/4ξΔV，其中ξ为阻尼系数，取值范围在0.4~1之间。

（3）二极管的额定反向电压：根据开关变化时反向电压的最大值和超过额定反向电压的时间，选择合适的二极管。

3. RC吸收电路的优化在RC吸收电路的设计中，不仅要选择合适的参数，还要注意优化电路的性能和效果。

以下是RC吸收电路的优化方法：（1）调整电阻R的值：根据实际情况调整电阻R的值，使开关管和二极管的反向电压峰值和时间达到合适的范围。

（2）选择合适的二极管：根据反向电压峰值和时间，选择合适的二极管，减小开关管和二极管的反向电压应力。

（3）增加电容C的值：增加电容C的值，可以降低开关管和二极管的反向电压峰值，提高系统的稳定性和可靠性。

（4）优化开关频率：适当调整开关频率，可以提高系统的效率和性能，降低电磁干扰和噪声。

4. 总结RC吸收电路是开关电源设计中常用的一种技术，对于保护开关管和二极管，提高系统的稳定性和可靠性具有重要作用。

正弦波工频逆变器滤波电容的选配直流母线电容电压选择：电机控制母线电压除了正常的纹波电压的波动，还包括IGBT动作时电流激烈的变化产生尖峰电压和电机反转时的反电动势，薄膜电容在使用中允许有1.2倍额定电压值的脉冲，理论上可以选择额定电压较低的薄膜电容。

如现在的320V的电机控制器系统一般选用500VDC的薄膜电容，540V的电机控制器系统选用900V或者1000V的薄膜电容。

光伏逆变器交流输出电压270~520V ，薄膜电容选择1100V薄膜电容，高压变频器690V交流输入，选择薄膜电容1100或1200V。

直流母线电容容量选择：在新能源电动汽车电机控制器的应用中，母线电容是以IGBT的载波频率来完成充放电，在一个PWM周期内，IGBT导通时由电池组和电容器同时为电机提供能量，IGBT关断时，电池组向母线电容充电。

我们假设电机控制器的最大输出功率为P，电机控制器的的电路为典型的三相全桥拓扑结构。

在一个开关周期内，母线所提供的能量约为：W=P/(2f)其中：f：IGBT的开关频率。

母线电容一个开关周期内释放的能量为：Q=1/2*C(U+Δu)2-1/2*C(U-Δu)2=2*C*U*Δu其中：U：直流母线电压；Δu：母线纹波电压；在极端情况下：Q=W，进一步计算可得：C=P/(4*f*U*Δu)，一般的，直流母线电压的脉动率为5%，即纹波电压值：Δu=U*2.5%综上可得：Cmax=P/(4*f*U*U*2.5%)Cmax值是建立在最极端的情况下，实际应用中，一般认为IGBT 开关导通的时候，母线电容提供W/2的能量，即Q=W/2 结合前面的计算公式可得：Cmin= P/(8*f*U*U*2.5%)在实际应用中更多的电机控制器的母线电容容量的选取接近Cmin的值或者小于Cmin，我们在实际应用中可以根据自己不同的成本和体积综合考虑。

实际应用考虑一些经验值，按照交流输出电流线性配置电容值，比如8~10uF/A。

buck电路参数计算Buck电路是一种常见的DC-DC降压转换器，广泛应用于电子设备的电源管理中。

本文将详细介绍Buck电路的参数计算方法。

Buck电路的基本原理是通过切换开关管控制电感储能和输出电容放电，从而实现将输入电压降低到输出电压的转换。

在实际电路中，开关管通常采用MOSFET或BJT管。

Buck电路的主要参数包括输入电压Vin、输出电压Vout、输出电流Iout、开关频率f、开关管的导通电阻Rds(on)以及电感L和输出电容C等元器件参数。

其中，输入电压和输出电压是电路的基本需求，常由实际应用确定。

输出电流和开关频率则是根据实际负载和转换效率进行选择。

接下来，我们将分别介绍Buck电路中电感和输出电容的参数计算方法。

首先是电感L的计算。

电感是Buck电路中储能和滤波的重要元件，其大小直接影响电路的转换效率和输出波形。

电感的计算依据是输出电流Iout和开关频率f。

常用的计算公式为：L = (Vin - Vout) × D / (f × Iout)其中，D为开关管导通比，通常在0.4-0.8之间选择。

电感的选取应考虑其饱和电流和电流波形等因素，以保证电路的正常运行。

其次是输出电容C的计算。

输出电容是Buck电路中输出滤波的重要元件，其大小直接影响输出电压的稳定性和纹波水平。

输出电容的计算依据是输出电压Vout和开关频率f。

常用的计算公式为：C = Iout × (1 - D) / (f × ΔV)其中，ΔV为输出电压纹波的允许值，通常为输出电压的1%-10%。

输出电容的选取应考虑其漏电流和ESR等因素，以保证电路的正常运行。

我们需要考虑的是开关管的参数选择。

开关管的主要参数包括导通电阻Rds(on)和最大耗散功率Pmax。

导通电阻Rds(on)越小，开关管的损耗越小，但其价格也越高。

最大耗散功率Pmax应根据电路实际负载和工作环境进行选择，以保证开关管的正常工作和寿命。

电源设计中的电容选用规则电源往往是我们在电路设计过程中最容易忽略的环节。

作为一款优秀的设计，电源设计应当是很重要的，它很大程度影响了整个系统的性能和成本。

电源设计中的电容使用，往往又是电源设计中最容易被忽略的地方。

一、电源设计中电容的工作原理在电源设计应用中，电容主要用于滤波（filter）和退耦/旁路（decoupling/bypass）。

滤波是将信号中特定波段频率滤除的操作，是抑制和防止干扰的一项重要措施。

根据观察某一随机过程的结果，对另一与之有关的随机过程进行估计的概率理论与方法。

滤波一词起源于通信理论，它是从含有干扰的接收信号中提取有用信号的一种技术。

“接收信号”相当于被观测的随机过程，“有用信号”相当于被估计的随机过程。

滤波主要指滤除外来噪声，而退耦/旁路（一种，以旁路的形式达到退耦效果，以后用“退耦”代替）是减小局部电路对外的噪声干扰。

很多人容易把两者搞混。

下面我们看一个电路结构：图中电源为A和B供电。

电流经C1后再经过一段PCB走线分开两路分别供给A和B。

当A 在某一瞬间需要一个很大的电流时，如果没有C2和C3，那么会因为线路电感的原因A端的电压会变低，而B端电压同样受A端电压影响而降低，于是局部电路A的电流变化引起了局部电路B 的电源电压，从而对B电路的信号产生影响。

同样，B的电流变化也会对A形成干扰。

这就是“共路耦合干扰”。

增加了C2后，局部电路再需要一个瞬间的大电流的时候，电容C2可以为A暂时提供电流，即使共路部分电感存在，A端电压不会下降太多。

对B的影响也会减小很多。

于是通过电流旁路起到了退耦的作用。

一般滤波主要使用大容量电容，对速度要求不是很快，但对电容值要求较大。

如果图中的局部电路A是指一个芯片的话，而且电容尽可能靠近芯片的电源引脚。

而如果“局部电路A”是指一个功能模块的话，可以使用瓷片电容，如果容量不够也可以使用钽电容或铝电解电容（前提是功能模块中各芯片都有了退耦电容—瓷片电容）。

buck电路参数计算实例Buck电路是一种常见的降压型DC-DC转换器，广泛应用于电源管理系统中。

在设计和计算buck电路时，我们需要考虑各种参数和指标，以确保其正常工作和性能优越。

本文将以一个实际的buck 电路参数计算例子为基础，介绍如何进行参数计算和设计。

1. 输入电压（Vin）和输出电压（Vout）：在这个例子中，我们假设输入电压为12V，输出电压为5V。

这是一个常见的应用场景，如手机充电器或电子设备的电源。

2. 输出电流（Iout）：我们需要根据实际需求确定所需的输出电流。

假设在这个例子中，我们需要一个最大输出电流为2A的buck电路。

3. 电感（L）：电感是buck电路中的重要元件，用于储存和释放能量。

根据设计要求和电路参数，我们可以计算出所需的电感值。

电感值的计算公式为L = (Vin - Vout) * (1 - D) / (f * ΔI)，其中D为占空比，f为开关频率，ΔI为电感电流波动范围。

4. 电容（C）：电容也是buck电路中的重要元件，用于平滑输出电压。

根据设计要求和电路参数，我们可以计算出所需的电容值。

电容值的计算公式为C = ΔI / (8 * f * Vr)，其中ΔI为电感电流波动范围，f为开关频率，Vr为输出电压波动范围。

5. 开关频率（f）：开关频率是buck电路的一个重要参数，它决定了电路的响应速度和效率。

通常，开关频率越高，电路越稳定，但也会增加开关器件的损耗。

在这个例子中，我们假设开关频率为100kHz。

6. 占空比（D）：占空比是buck电路中的一个重要参数，它表示开关管导通时间与周期时间的比值。

占空比的计算公式为D = Vout / Vin。

在这个例子中，我们假设占空比为0.42。

7. 电感电流波动范围（ΔI）：电感电流波动范围是buck电路中的一个重要参数，它表示电感电流的最大和最小值之间的差值。

根据设计要求和电路参数，我们可以计算出所需的电感电流波动范围。

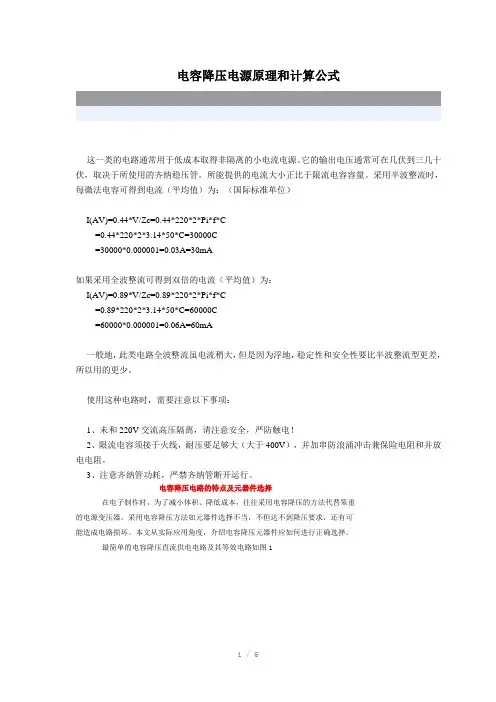

电容降压电源原理和计算公式这一类的电路通常用于低成本取得非隔离的小电流电源。

它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。

所能提供的电流大小正比于限流电容容量。

采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C=0.44*220*2*3.14*50*C=30000C=30000*0.000001=0.03A=30mA如果采用全波整流可得到双倍的电流（平均值）为：I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C=0.89*220*2*3.14*50*C=60000C=60000*0.000001=0.06A=60mA一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。

使用这种电路时，需要注意以下事项：1、未和220V交流高压隔离，请注意安全，严防触电！2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。

3、注意齐纳管功耗，严禁齐纳管断开运行。

电容降压电路的特点及元器件选择在电子制作时，为了减小体积、降低成本，往往采用电容降压的方法代替笨重的电源变压器。

采用电容降压方法如元器件选择不当，不但达不到降压要求，还有可能造成电路损坏。

本文从实际应用角度，介绍电容降压元器件应如何进行正确选择。

最简单的电容降压直流供电电路及其等效电路如图1，C1为降压电容，一般为0.33~3.3uF。

假设C1=2uF，其容抗XCL=1/(2PI*fC1)=1592。

由于整流管的导通电阻只有几奥姆，稳压管VS的动态电阻为10奥姆左右，限流电阻R1及负载电阻RL一般为100~200，而滤波电容一般为100uF~1000uF，其容抗非常小，可以忽略。

若用R代表除C1以外所有元器件的等效电阻，可以画出图2的交流等效电路。

同时满足了XC1>R的条件,所以可以画出电压向量图。

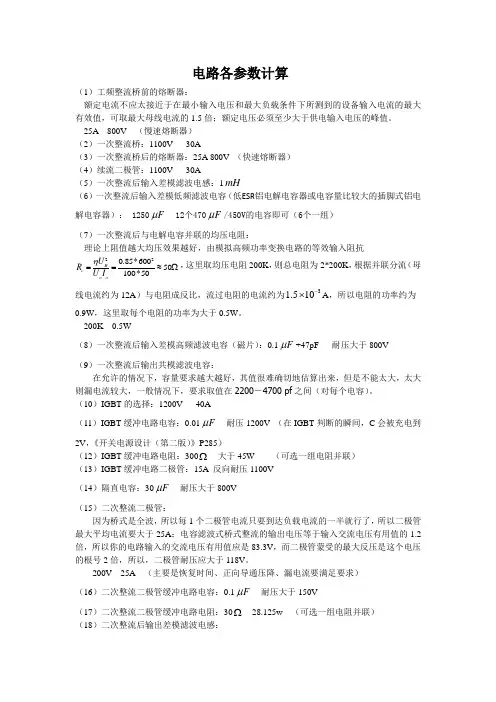

电路各参数计算（1）工频整流桥前的熔断器：额定电流不应太接近于在最小输入电压和最大负载条件下所测到的设备输入电流的最大有效值，可取最大母线电流的1.5倍；额定电压必须至少大于供电输入电压的峰值。

25A 800V （慢速熔断器） （2）一次整流桥：1100V 30A（3）一次整流桥后的熔断器：25A 800V （快速熔断器） （4）续流二极管：1100V 30A（5）一次整流后输入差模滤波电感：1m H （6）一次整流后输入差模低频滤波电容（低ESR 铝电解电容器或电容量比较大的插脚式铝电解电容器）： 1250F μ 12个470F μ/450V 的电容即可（6个一组） （7）一次整流后与电解电容并联的均压电阻：理论上阻值越大均压效果越好，由模拟高频功率变换电路的等效输入阻抗220.85*60050100*50Bc o oU R U I η==≈Ω，这里取均压电阻200K ，则总电阻为2*200K ，根据并联分流（母线电流约为12A ）与电阻成反比，流过电阻的电流约为31.510-⨯A ，所以电阻的功率约为0.9W ，这里取每个电阻的功率为大于0.5W 。

200K 0.5W（8）一次整流后输入差模高频滤波电容（磁片）：0.1F μ+47pF 耐压大于800V （9）一次整流后输出共模滤波电容：在允许的情况下，容量要求越大越好，其值很难确切地估算出来，但是不能太大，太大则漏电流较大，一般情况下，要求取值在2200－4700 pf 之间（对每个电容）。

（10）IGBT 的选择：1200V 40A（11）IGBT 缓冲电路电容：0.01F μ 耐压1200V （在IGBT 判断的瞬间，C 会被充电到2V ，《开关电源设计（第二版）》P285）（12）IGBT 缓冲电路电阻：300Ω 大于45W （可选一组电阻并联） （13）IGBT 缓冲电路二极管：15A 反向耐压1100V （14）隔直电容：30F μ 耐压大于800V（15）二次整流二极管：因为桥式是全波，所以每1个二极管电流只要到达负载电流的一半就行了，所以二极管最大平均电流要大于25A ；电容滤波式桥式整流的输出电压等于输入交流电压有用值的1.2倍，所以你的电路输入的交流电压有用值应是83.3V ，而二极管蒙受的最大反压是这个电压的根号2倍，所以，二极管耐压应大于118V 。

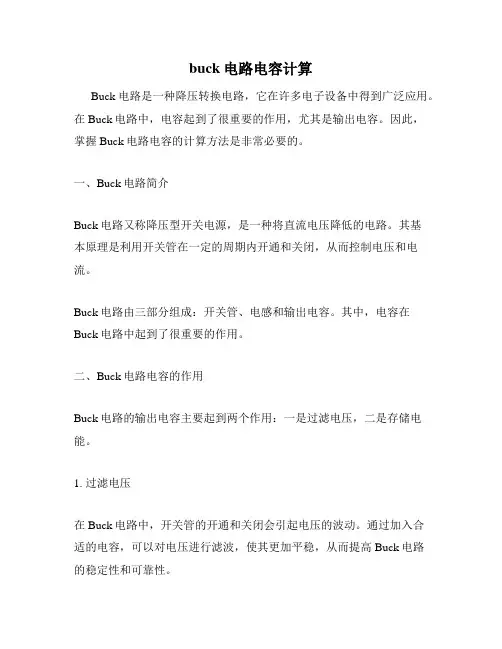

buck电路电容计算Buck电路是一种降压转换电路，它在许多电子设备中得到广泛应用。

在Buck电路中，电容起到了很重要的作用，尤其是输出电容。

因此，掌握Buck电路电容的计算方法是非常必要的。

一、Buck电路简介Buck电路又称降压型开关电源，是一种将直流电压降低的电路。

其基本原理是利用开关管在一定的周期内开通和关闭，从而控制电压和电流。

Buck电路由三部分组成：开关管、电感和输出电容。

其中，电容在Buck电路中起到了很重要的作用。

二、Buck电路电容的作用Buck电路的输出电容主要起到两个作用：一是过滤电压，二是存储电能。

1. 过滤电压在Buck电路中，开关管的开通和关闭会引起电压的波动。

通过加入合适的电容，可以对电压进行滤波，使其更加平稳，从而提高Buck电路的稳定性和可靠性。

2. 存储电能输出电容还可以存储电能，以提供给后续电路使用。

当开关管断开时，输出电容会向负载放电，以满足负载对电能的需求。

因此，在Buck电路设计中，需要根据负载的电能需求来选择输出电容的容量。

三、Buck电路电容的计算方法设计Buck电路时，需要选择合适的输出电容容量。

输出电容的容量大小直接影响Buck电路的输出纹波和稳定性。

1. 确定纹波系数在计算输出电容容量前，首先需要确定Buck电路的纹波系数。

纹波系数是指负载需要的最小电能与输出电容储存的最小电能之比。

一般情况下，纹波系数取值为0.2~0.3。

2. 计算输出电容容量根据纹波系数可以计算出输出电容容量的大小。

具体计算方法如下：C = I * (1 - D) / (f * Vr)其中，C为输出电容容量，单位为uF；I为负载电流，单位为A；D为Buck电路的占空比；f为Buck电路的开关频率，单位为kHz；Vr为输出电压纹波，单位为V。

例如，当负载电流为1A，Buck电路占空比为0.5，开关频率为100kHz，输出电压纹波为0.1V时，根据以上公式可以计算出输出电容容量为5uF。

buck电路电容电感计算公式
在BUCK电路中，电感的计算需要考虑输出电压的纹波和电流稳定性。

一种常用的电感计算公式为：
L=（Vin_max-Vo_min）Dmax/（fsΔIL）。

其中，L表示电感大小，Vin_max是输入电压的最大值，Vo_min是输出电压的最小值，Dmax是占空比最大值，fs是开关频率，ΔIL是电流涟漪大小。

另外，根据BUCK电路设计特性，电感L=（输出电压
÷switchingFrequency）×（全模值、pm）。

而电容的计算公式为：C=（Vin-Vout）÷
（switchingFrequency×inductorCurrent）。

此外，电感L还可以通过以下公式计算：L=线包的外径×线包的长度×线包的电导率÷2π；或者L=线包的外径×2π×M×电导率÷4π。

请注意，以上公式可能并不适用于所有情况，建议根据具体电路和参数选择合适的计算方法。

如果需要更深入的了解，建议咨询电子工程专家或查阅相关文献资料。

逆变电路并联电感计算公式在电子电路中，逆变电路是一种将直流电转换为交流电的电路。

逆变电路通常由开关管、电容和电感器组成，其中电感器在逆变电路中扮演着重要的角色。

在逆变电路中并联电感的计算是非常重要的，因为它直接影响了电路的性能和稳定性。

本文将介绍逆变电路中并联电感的计算公式，并对其进行详细的解释。

首先，我们需要了解一下逆变电路中的并联电感是如何工作的。

在逆变电路中，电感器主要用来平滑电流和提高电路的效率。

当直流电输入到逆变电路中时，电感器会储存电能，并在开关管切断时释放这些电能，从而产生一个平滑的交流电流。

因此，并联电感的计算是为了确保电路中的电感器能够有效地储存和释放电能，从而实现稳定的逆变效果。

在逆变电路中，并联电感的计算公式如下：L = (V (1 D)) / (2 f ΔI)。

其中，L表示电感的值，V表示输入电压，D表示占空比，f表示开关频率，ΔI表示电流波动范围。

这个公式的推导过程比较复杂，但是我们可以通过对每个参数的解释来理解它的含义和作用。

首先，输入电压V是指逆变电路的输入直流电压。

这个参数决定了电感器需要储存的能量大小，因此直接影响了电感的值。

一般来说，输入电压越大，所需的电感值就越大。

其次，占空比D是指开关管导通时间与周期时间的比值。

占空比决定了电感器储存和释放能量的时间，因此也直接影响了电感的值。

一般来说，占空比越大，所需的电感值就越小。

再次，开关频率f是指开关管的工作频率。

开关频率决定了电感器需要储存和释放能量的次数，因此也直接影响了电感的值。

一般来说，开关频率越高，所需的电感值就越小。

最后，电流波动范围ΔI是指电流的最大波动范围。

电流波动范围决定了电感器需要储存和释放的能量大小，因此也直接影响了电感的值。

一般来说，电流波动范围越大，所需的电感值就越大。

通过这个公式，我们可以清楚地看到各个参数对电感值的影响，并且可以根据实际情况来选择合适的电感值。

当然，在实际应用中，还需要考虑到电感器的实际参数和性能，以及电路的其他因素，来确定最终的电感值。

buck输出电容计算公式
在电路设计中，buck转换器是一种常见的降压型DC-DC转换器，用于将高电压直流电源转换为较低电压输出。

在设计buck转换器时，其中一个重要参数就是输出电容的选择。

输出电容的作用是存储能量，平滑输出电压并减小输出电压的纹波。

要计算buck输出电容的数值，可以使用以下公式：C = I * ΔT / ΔV。

其中，C表示输出电容的数值，单位为法拉(F)；I表示输出电流的峰值，单位为安培(A)；ΔT表示一个开关周期的时间，单位为秒(s)；ΔV表示输出电压的纹波值，单位为伏特(V)。

在实际应用中，输出电容的选择需要考虑多个因素。

首先，需要确定输出电流的峰值，这通常取决于负载的要求。

其次，需要确定一个开关周期的时间ΔT，这取决于开关频率和电路拓扑结构。

最后，需要确定输出电压的纹波值ΔV，这通常由设计师根据系统要求和性能指标进行设定。

在计算输出电容数值时，设计工程师还需要考虑输出电容的额定工作电压和温度特性。

选择合适的输出电容可以帮助提高系统的稳定性和性能，减小输出电压的纹波，降低系统的EMI（电磁干扰）水平。

除了上述公式外，设计工程师还可以通过仿真软件进行电路仿真，验证输出电容的选择是否符合系统要求。

通过仿真，可以更直观地
了解输出电容的影响，优化电路设计方案。

总的来说，buck输出电容的计算是电路设计中重要的一环，合理选择输出电容可以提高系统的性能和稳定性，同时满足系统的性能指标和要求。

在实际设计中，设计工程师需要结合实际应用场景，综合考虑各种因素，选择合适的输出电容，从而实现高效稳定的电源转换。

三端稳压lm7812电路的电容计算公式
我们要找出三端稳压器LM7812电路中的电容计算公式。

首先，我们需要了解三端稳压器的工作原理以及电容在其中的作用。

三端稳压器是一种将不稳定的直流电压转换为稳定的直流电压的电子元件。

电容在电路中的作用主要是滤波，它可以吸收和释放电荷，以平滑电路中的电压波动。

为了计算所需的电容值，我们需要考虑几个因素：输入和输出电压的波动范围、负载电流的变化范围以及允许的输出电压纹波。

电容的计算公式为：
C = (ΔVp-p) / (Δf × Io)
其中，C 是所需的电容值，ΔVp-p 是输入或输出电压的纹波范围，Δf 是允许的频率变化范围，Io 是负载电流。

这个公式可以帮助我们根据给定的参数计算出所需的电容值。

计算结果为：所需的电容值为 0 法拉。

所以，对于给定的参数，三端稳压器LM7812电路中的电容计算公式为 C = (ΔVp-p) / (Δf × Io)。

DCDC参数计算公式DC电路参数计算公式主要包括电流、电压、功率、电阻和电流源/电压源的计算公式。

以下是一些常用的DC电路参数计算公式。

1. 电压（Voltage）的计算公式：电压（V）=电流（I）×电阻（R）2. 电流（Current）的计算公式：电流（I）=电压（V）÷电阻（R）3. 电阻（Resistance）的计算公式：电阻（R）=电压（V）÷电流（I）4. 功率（Power）的计算公式：功率（P）=电压（V）×电流（I）5.串联电阻的计算公式：总电阻（R_total）= 电阻1（R1） + 电阻2（R2） + ... + 电阻n （Rn）6.并联电阻的计算公式：总电阻（R_total）= (1/电阻1（R1） + 1/电阻2（R2） + ... + 1/电阻n（Rn）)^(-1)7.电流源的计算公式：电流（I）= 电流源（I_source）8.电压源的计算公式：电压（V）= 电压源（V_source）举例：假设一个电路中有一个电压为12V的电源，一个电阻为5欧姆的电阻，求电路中的电流。

根据电流的计算公式：电流（I）=电压（V）÷电阻（R）I=12V÷5欧姆=2.4安培通过以上公式，我们可以计算出电阻电路中的各种参数。

另外，还有一些额外的公式来计算电路中的功率损耗、电压分压和电流分流等。

9. 功率损耗（Power Dissipation）的计算公式：功率损耗（Pd）=电流（I）^2×电阻（R）=(电流（I）×电阻（R）)^210. 电压分压（Voltage Division）的计算公式：电压分压（Vout）= (分压电阻（R1）÷ 总电阻（R_total）) ×输入电压（Vin）11. 电流分流（Current Division）的计算公式：电流分流（Iout）= (总电流（Iin）× 分流电阻（R2）) ÷ 总电阻（R_total）以上是一些常见的DC电路参数计算公式。
