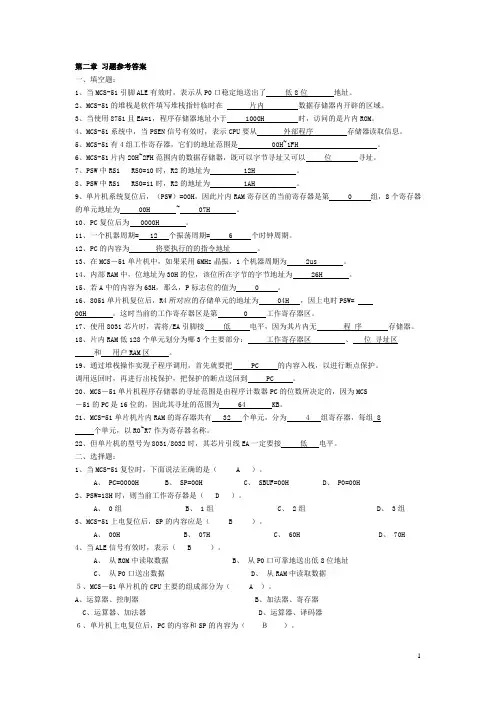

第二章习题参考答案一、填空题:1、当MCS-51引脚ALE有效时,表示从P0口稳定地送出了低8位地址。
2、MCS-51的堆栈是软件填写堆栈指针临时在片内数据存储器内开辟的区域。
3、当使用8751且EA=1,程序存储器地址小于 1000H 时,访问的是片内ROM。
4、MCS-51系统中,当PSEN信号有效时,表示CPU要从外部程序存储器读取信息。
5、MCS-51有4组工作寄存器,它们的地址范围是 00H~1FH 。
6、MCS-51片内20H~2FH范围内的数据存储器,既可以字节寻址又可以位寻址。
7、PSW中RS1 RS0=10时,R2的地址为 12H 。
8、PSW中RS1 RS0=11时,R2的地址为 1AH 。
9、单片机系统复位后,(PSW)=00H,因此片内RAM寄存区的当前寄存器是第 0 组,8个寄存器的单元地址为 00H ~ 07H 。
10、PC复位后为 0000H 。
11、一个机器周期= 12 个振荡周期= 6 个时钟周期。
12、PC的内容为将要执行的的指令地址。
13、在MCS-51单片机中,如果采用6MHz晶振,1个机器周期为 2us 。
14、内部RAM中,位地址为30H的位,该位所在字节的字节地址为 26H 。
15、若A中的内容为63H,那么,P标志位的值为 0 。
16、8051单片机复位后,R4所对应的存储单元的地址为 04H ,因上电时PSW=00H 。
这时当前的工作寄存器区是第 0 工作寄存器区。
17、使用8031芯片时,需将/EA引脚接低电平,因为其片内无程序存储器。
18、片内RAM低128个单元划分为哪3个主要部分:工作寄存器区、位寻址区和用户RAM区。
19、通过堆栈操作实现子程序调用,首先就要把 PC 的内容入栈,以进行断点保护。
调用返回时,再进行出栈保护,把保护的断点送回到 PC 。
20、MCS-51单片机程序存储器的寻址范围是由程序计数器PC的位数所决定的,因为MCS-51的PC是16位的,因此其寻址的范围为 64 KB。

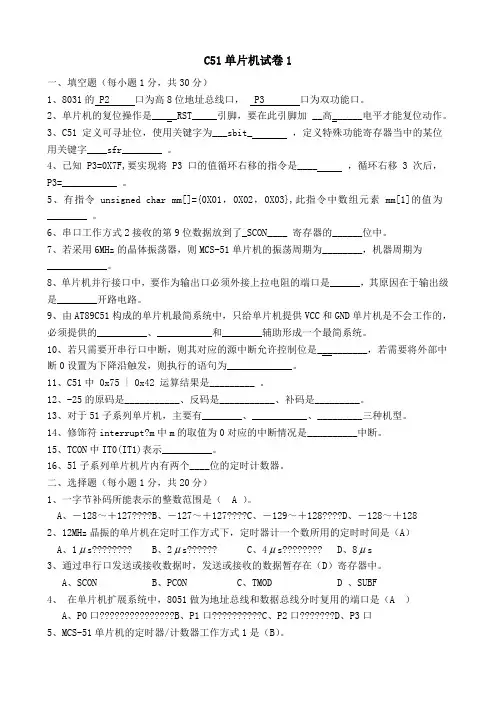

C51单片机试卷1一、填空题(每小题1分,共30分)1、8031的 P2 口为高8位地址总线口, P3 口为双功能口。
2、单片机的复位操作是_____RST_____引脚,要在此引脚加 __高______电平才能复位动作。
3、C51定义可寻址位,使用关键字为___sbit_ ,定义特殊功能寄存器当中的某位用关键字____sfr________ 。
4、已知P3=0X7F,要实现将P3口的值循环右移的指令是____ ,循环右移3次后,P3=___________ 。
5、有指令unsigned char mm[]={0X01,0X02,0X03},此指令中数组元素mm[1]的值为________ 。
6、串口工作方式2接收的第9位数据放到了_SCON____ 寄存器的______位中。
7、若采用6MHz的晶体振荡器,则MCS-51单片机的振荡周期为________,机器周期为____________。
8、单片机并行接口中,要作为输出口必须外接上拉电阻的端口是______,其原因在于输出级是________开路电路。
9、由AT89C51构成的单片机最简系统中,只给单片机提供VCC和GND单片机是不会工作的,必须提供的__________、___________和________辅助形成一个最简系统。
10、若只需要开串行口中断,则其对应的源中断允许控制位是__________,若需要将外部中断0设置为下降沿触发,则执行的语句为_____________。
11、C51中 0x75 | 0x42 运算结果是_________ 。
12、-25的原码是___________、反码是___________、补码是_________。
13、对于51子系列单片机,主要有________、___________、_________三种机型。
14、修饰符interrupt?m中m的取值为0对应的中断情况是__________中断。
单片机原理及应用题库(附参考答案)一、单选题(共54题,每题1分,共54分)1.用8051的定时器,若用软启动,应使TOMD中的A、GATE位置1B、C/T位置1C、GATE位置0D、C/T位置0正确答案:C2.以下标号不正确的是():A、LOOP:B、MOV:C、ST1:D、ABC:正确答案:B3.定义字型数据的伪指令是():A、DSB、DBC、DWD、BIT正确答案:C4.在串行通信中, 8031中发送和接收的寄存器是A、TMODB、SBUFC、SCOND、DPTR正确答案:B5.若(SP)=40H,当执行一条LCALL指令后,SP的值为():A、41HB、42HC、38HD、3FH正确答案:B6.16K程序存储器常用的芯片是EPROM是():A、2716B、2732C、2764D、27128E、27256F、27512正确答案:D7.10101.101B转换成十进制数是()。
A、46.625B、23.625C、23.62D、21.625正确答案:D8.地址总线的缩写是():A、ABB、DBC、CBD、KB正确答案:A9.T0:定时方式,工作在方式1。
方式字TMOD=A、00HB、01HC、12HD、11H正确答案:B10.AC(PSW.6)的定义是()A、进位标志位B、辅助进位标志位C、用户标志位D、寄存器组选择位E、溢出标志位F、奇偶标志位正确答案:B11.MCS-51单片机在同一级别里除串行口外,级别最低的中断源是A、外部中断1B、定时器T0C、定时器T1D、串行口正确答案:C12.已知 ( R0 )=20H, (20H )=36H, (21H) =17H, (36H) =34H, 执行过程如下: MOV A , @R0 MOV R0 , A MOV A , @R0 ADD A , 21H ORL A , #21H RL A MOV R2 , A RET 则执行结束(R0)= (R2)=A、(R0)=37H,(R2)=D7HB、(R0)=35H,(R2)=D5HC、(R0)=36H,(R2)=D6HD、(R0)=38H,(R2)=D8H正确答案:C13.PSW=18H时,则当前工作寄存器是( )A、0组B、1组C、2组D、3组正确答案:D14.已知(A)=7FH,(PSW)=00H,当执行RRC A指令后A的内容为():A、FEHB、FFHC、3FHD、BFH正确答案:C15.单片机应用程序一般存放在()。
51单片机基础知识复习题(含答案)1.8051单片机的片内有(一)个16位的特殊功能寄存器。
2.MCS-51单片机的堆栈区应建立在(片内数据存储区底128字节单元)。
3.MCS-51单片机定时器工作方式1是指的(D)工作方式。
A.8位 3B.8位自动重装2C.13位0D.16位14.当需要从MCS-51单片机程序存储器取数据时,采用的指令为(B)。
A.MOV A, @R1)片内B.MOVC A, @A + DPTR或MOVC A,@A+PC (C.MOVX A, @ R0D.MOVX A, @ DPTR)片外5.8751单片机程序存储器的容量最大可扩展为(64K)。
B.64K6.如果某MCS-51单片机系统的定时/计数器0的中断服务程序放在程序存储区的3000H地址开始的一段空间内,此时跳转到定时/计数器0的中断服务程序的指令LJMP 3000H应放在( 000BH)开始的中断地址区A、0003H(外部中断0服务入口)B、0013H(外部中断1服务入口)C、0023H(串行口中断服务程序入口)D、000BH(定时/计数器0中断服务程序的开始地址区)E、001BH为定时/计数器1中断服务开始地址区F、0000H (系统复位后的入口)7.MCS-51系列单片机外扩存储器芯片时,4个I/O口中用作数据总线的是:(B)B、P0口(SDA /SCL 连接到总线的器件输出级必须是漏极开路或者是集电极开路,才能执行线与的功能)8.AJMP跳转空间最大可达到(2字节)A、2KB9.8051单片机中,唯一一个能出现在符号指令的16位寄存器是(B)A、P S WB、D P T R C 、P C D、B10.当需要从MCS-51单片机程序存储器取数据时,采用的指令为(B )A、MOV A,@R1片内B、MOVC A,@A+DPTR/@A+PCC、MOVX A, @R0片外D、MOVX A,@ DPTR11.8051单片机内有2个(16 )位的定时器。
51单片机c语言考试题目及答案一、选择题(每题2分,共10分)1. 下列关于51单片机的描述,错误的是()。
A. 51单片机是一种8位微控制器B. 51单片机具有丰富的I/O端口C. 51单片机的内部RAM是256字节D. 51单片机的时钟频率不能超过12MHz答案:D2. 在51单片机中,下列哪个寄存器用于存储当前正在执行的指令的地址?()A. SPB. PCC. DPTRD. PSW答案:B3. 51单片机的定时器/计数器可以工作在以下哪种模式?()A. 定时模式B. 计数模式C. 定时和计数模式D. 以上都是答案:D4. 51单片机的中断向量表中,外部中断0的中断向量地址是()。
A. 0003HB. 000BHC. 0013HD. 001BH答案:B5. 在51单片机的C语言编程中,下列哪个关键字用于定义一个函数?()A. intB. voidC. functionD. define答案:A二、填空题(每题2分,共10分)1. 51单片机的内部RAM分为______区和______区。
答案:工作寄存器;位寻址2. 51单片机的定时器/计数器0和定时器/计数器1的中断优先级分别是______和______。
答案:低;高3. 在51单片机的C语言编程中,使用______关键字可以定义一个全局变量。
答案:extern4. 51单片机的EA位是______位,它控制着______中断的总开关。
答案:总中断;所有5. 51单片机的定时器/计数器溢出时,会自动向______寄存器写入______。
答案:计数器;1三、简答题(每题5分,共20分)1. 简述51单片机的中断系统是如何工作的?答案:51单片机的中断系统由中断向量表、中断优先级和中断服务程序组成。
当一个中断事件发生时,单片机会自动将当前程序的地址存入堆栈,然后跳转到中断向量表中对应的中断服务程序地址执行中断服务程序。
中断服务程序执行完毕后,单片机会从堆栈中恢复程序的地址,继续执行被中断的程序。

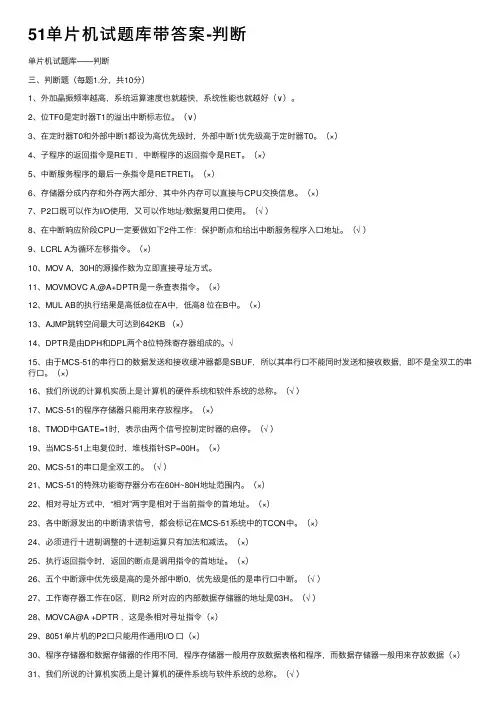

51单⽚机试题库带答案-判断单⽚机试题库——判断三、判断题(每题1.分,共10分)1、外加晶振频率越⾼,系统运算速度也就越快,系统性能也就越好(∨)。
2、位TF0是定时器T1的溢出中断标志位。
(∨)3、在定时器T0和外部中断1都设为⾼优先级时,外部中断1优先级⾼于定时器T0。
(×)4、⼦程序的返回指令是RETI ,中断程序的返回指令是RET。
(×)5、中断服务程序的最后⼀条指令是RETRETI。
(×)6、存储器分成内存和外存两⼤部分,其中外内存可以直接与CPU交换信息。
(×)7、P2⼝既可以作为I/O使⽤,⼜可以作地址/数据复⽤⼝使⽤。
(√ )8、在中断响应阶段CPU⼀定要做如下2件⼯作:保护断点和给出中断服务程序⼊⼝地址。
(√ )9、LCRL A为循环左移指令。
(×)10、MOV A,30H的源操作数为⽴即直接寻址⽅式。
11、MOVMOVC A,@A+DPTR是⼀条查表指令。
(×)12、MUL AB的执⾏结果是⾼低8位在A中,低⾼8 位在B中。
(×)13、AJMP跳转空间最⼤可达到642KB (×)14、DPTR是由DPH和DPL两个8位特殊寄存器组成的。
√15、由于MCS-51的串⾏⼝的数据发送和接收缓冲器都是SBUF,所以其串⾏⼝不能同时发送和接收数据,即不是全双⼯的串⾏⼝。
(×)16、我们所说的计算机实质上是计算机的硬件系统和软件系统的总称。
(√ )17、MCS-51的程序存储器只能⽤来存放程序。
(×)18、TMOD中GATE=1时,表⽰由两个信号控制定时器的启停。
(√ )19、当MCS-51上电复位时,堆栈指针SP=00H。
(×)20、MCS-51的串⼝是全双⼯的。
(√ )21、MCS-51的特殊功能寄存器分布在60H~80H地址范围内。
(×)22、相对寻址⽅式中,“相对”两字是相对于当前指令的⾸地址。
51单片机考试题和答案一、单项选择题(每题2分,共20分)1. 51单片机中,以下哪个寄存器用于存储程序计数器(PC)的内容?A. SPB. PCC. DPTRD. ACC答案:B2. 51单片机中,哪个寄存器用于存储数据指针?A. SPB. PCC. DPTRD. ACC答案:C3. 51单片机的定时器/计数器有几种工作模式?A. 2种B. 3种C. 4种D. 5种答案:C4. 51单片机中,哪个寄存器用于存储堆栈指针?A. SPB. PCC. DPTRD. ACC答案:A5. 51单片机中,以下哪个指令是无条件跳转指令?A. SJMPB. AJMPC. LJMPD. CJNE答案:A6. 51单片机中,以下哪个指令是调用子程序的指令?A. SJMPB. AJMPC. LJMPD. CALL答案:D7. 51单片机中,以下哪个指令是返回子程序的指令?A. SJMPB. AJMPC. LJMPD. RET答案:D8. 51单片机中,以下哪个指令是累加器清零的指令?A. CLR AB. MOV A, #0C. MOV A, R0D. CLR C答案:A9. 51单片机中,以下哪个指令是将立即数传送到累加器的指令?A. CLR AB. MOV A, #0C. MOV A, R0D. CLR C答案:B10. 51单片机中,以下哪个指令是将累加器的内容传送到寄存器R0的指令?A. CLR AB. MOV A, #0C. MOV R0, AD. CLR C答案:C二、填空题(每题2分,共20分)1. 51单片机的内部RAM共有______字节。
答案:1282. 51单片机的外部数据存储器最大容量可达______KB。
答案:643. 51单片机的外部程序存储器最大容量可达______KB。
答案:644. 51单片机的定时器/计数器有______个。
答案:25. 51单片机的中断源共有______个。
答案:66. 51单片机的串行通信可以工作在______种模式。
51单片机试题及答案【篇一:51单片机习题及答案】t>第一章1-1选择1.计算机中最常用的字符信息编码是( a )aasciib bcd码c 余3码 d 循环码a 1.5b 3c 1d 0.53.mcs-51的时钟最高频率是 ( a ).a 12mhzb 6 mhzc 8 mhzd 10 mhz4.以下不是构成的控制器部件(d):a 程序计数器、 b指令寄存器、 c指令译码器、 d存储器5.以下不是构成单片机的部件( d)a 微处理器(cpu)、b存储器c接口适配器(i\o接口电路) d 打印机6.下列不是单片机总线是( d)a 地址总线b 控制总线c 数据总线d 输出总线7.-49d的二进制补码为.( b)a 11101111b 11101101c 0001000d 111011008.十进制29的二进制表示为原码( c )a 11100010b 10101111c 00011101d 000011119. 十进制0.625转换成二进制数是( a )a 0.101b 0.111c 0.110d 0.10010 选出不是计算机中常作的码制是( d )a 原码b 反码 c补码 d ascii1-2填空1.2.十进制29的二进制表示为3.十进制数-29的8位补码表示为4.单片微型机.5.若不使用mcs-51片内存器引脚必须接地.6..7.十进制数-47用8位二进制补码表示为8.-49d的二进制补码为9.计算机中最常用的字符信息编码是10.计算机中的数称为机器数,它的实际值叫真值。
1-3判断1.我们所说的计算机实质上是计算机的硬件系统与软件系统的总称。
(√ )3.使用可编程接口必须处始化。
(√ )。
4.8155的复位引脚可与89c51的复位引脚直接相连。
(√ )8.计算机中常作的码制有原码、反码和补码(√ )9.若不使用mcs-51片内存器引脚ea必须接地. (√ )1-4简答1.何谓单片机?单片机与一般微型计算机相比,具有哪些特点?答:单片机是在一块集成电路上把cpu、存储器、定时器/计数器及多种形式的i/o接口集成在一起而构成的微型计算机。
单片机0一、填空题1.在8051汇编指令格式中,唯一不能缺省的部分是。
2.当MCS-51执行MOVC A,@A+PC指令时,伴随着PSEN 读控制信号有效。
3.当MCS-51单片机复位时PSW=00H,这时当前的工作寄存器区是0 区,R4所对应的存储单元地址为04 H。
4.MCS-51有4个并行I\O口,其中P0—P3是准双向口,所以,由输出转输入时必须先写入 1 。
5.MCS-51的堆栈是软件填写堆栈指针临时在内部RAM 内开辟的区域.6.在MCS-51单片机应用系统中,外部设备与外部数据存储器传送数据时,使用MOVEX 指令。
二、单选题1.MCS-51系列单片机的指令系统共(A)条指令。
A、111B、112C、113D、1152.在CPU内部,反映程序运行状态或反映运算结果的寄存器是(B )。
A、PCB、PSWC、AD、SP3.外扩程序存储器的高8位地址来自(C )口。
A、P0B、P1C、P2D、P34.要访问MCS-51的特殊功能寄存器应选用的寻址方式是(C)。
A、寄存器间接寻址B、变址寻址C、直接寻址D、相对寻址5.MCS-51的并行I/O口信息有两种读取方法,一种是读引脚,还有一种是(A )。
A、读锁存器B、读数据C、读A累加器D、读CPU6.8051单片机中,唯一一个用户可以使用的16位寄存器是(D)。
A、PSWB、ACCC、SPD、DPTR7.指令MOV A ,20H的字节数是(B )。
A、1B、2C、3D、48.下列指令能使累加器A的最高位置1的是(D )。
A、ANL A,#7FHB、ANL A,#80HC、ORL A,#7FHD、ORL A,#80H9.8031单片机的定时器T1用作计数方式时(A )。
A、外部计数脉冲由T1(P3.5)输入B、外部计数脉冲由内部时钟频率提供C、外部计数脉冲由T0(P3.4)输入D、以上均不是10.指令 MOV R0,#20H中的20H是指(A)。
51单片机试题及答案【篇一:51单片机习题及答案】t>第一章1-1选择1.计算机中最常用的字符信息编码是( a )aasciib bcd码c 余3码 d 循环码a 1.5b 3c 1d 0.53.mcs-51的时钟最高频率是 ( a ).a 12mhzb 6 mhzc 8 mhzd 10 mhz4.以下不是构成的控制器部件(d):a 程序计数器、 b指令寄存器、 c指令译码器、 d存储器5.以下不是构成单片机的部件( d)a 微处理器(cpu)、b存储器c接口适配器(i\o接口电路) d 打印机6.下列不是单片机总线是( d)a 地址总线b 控制总线c 数据总线d 输出总线7.-49d的二进制补码为.( b)a 11101111b 11101101c 0001000d 111011008.十进制29的二进制表示为原码( c )a 11100010b 10101111c 00011101d 000011119. 十进制0.625转换成二进制数是( a )a 0.101b 0.111c 0.110d 0.10010 选出不是计算机中常作的码制是( d )a 原码b 反码 c补码 d ascii1-2填空1.2.十进制29的二进制表示为3.十进制数-29的8位补码表示为4.单片微型机.5.若不使用mcs-51片内存器引脚必须接地.6..7.十进制数-47用8位二进制补码表示为8.-49d的二进制补码为9.计算机中最常用的字符信息编码是10.计算机中的数称为机器数,它的实际值叫真值。
1-3判断1.我们所说的计算机实质上是计算机的硬件系统与软件系统的总称。
(√ )3.使用可编程接口必须处始化。
(√ )。
4.8155的复位引脚可与89c51的复位引脚直接相连。
(√ )8.计算机中常作的码制有原码、反码和补码(√ )9.若不使用mcs-51片内存器引脚ea必须接地. (√ )1-4简答1.何谓单片机?单片机与一般微型计算机相比,具有哪些特点?答:单片机是在一块集成电路上把cpu、存储器、定时器/计数器及多种形式的i/o接口集成在一起而构成的微型计算机。
