光模块的消光比-1

消光比计算公式
1消光比计算公式
消光比（attenuation ratio）是光学系统中测量光强度改变的重要指标，它表示出同种光在经过一定光学系统后，与未经过光学系统的光强比值的大小。

计算消光比的公式为：A=I1/I2,其中A为消光比，I1为经过光学系统的光强，I2为未经过光学系统的光强。

消光比A表示出光在透过光学系统后，与未经过光学系统的光强比值，它可以衡量光学系统的抗衰减性能，反映出光学系统的传输特性，提供了一个重要的参考依据来判断一个光学系统的质量优劣。

消光比也可以估算激光器的老化现象，它能够精确地判断抗衰减系统的变化情况，以决定激光系统的发射能量乃至其他物理参数。

2消光比的意义
消光比可以评估光学系统的效能特性，常用于抗衰减系统的可靠性分析及激光器老化情况的估计。

通过消光比，我们可以判断照明系统和激光系统的传输特性，根据其特性实现优化设计。

而其中，系统参数的影响，如变形、材料质量及抗衰减剂混频，将会影响消光比A 的变化，从而影响激光输出能量的能力。

消光比的应用在光纤通信、显微镜系统及激光诊断中，都具有重要的指导意义。

可见，消光比不仅能够衡量光学系统的抗衰减性能，
更是一项重要的诊断措施，能够精确的判断抗衰减系统的变化情况，提供强有力的依据改善光学仪器的性能。

消光比的单位一、什么是消光比消光比（extinction ratio）是指光学通信中用来衡量信号光强度和非信号光强度之间差异的一个参数。

它通常用来评估光纤通信系统中的信号传输质量，是衡量光纤通信系统性能的一个重要指标。

二、消光比的定义消光比是指信号中特定状态下的光强与非特定状态下的光强之间的比值。

在光纤通信系统中，信号以光脉冲的方式传输，可以用高光强（1）和低光强（0）两种状态表示。

消光比就是在高（1）和低（0）两种状态之间的光强差异。

三、消光比的计算公式消光比通常用分贝（dB）单位表示，可以通过以下公式计算：消光比（dB）= 10 * log10(信号状态1的光强 / 信号状态0的光强)四、消光比的单位消光比以分贝为单位，由于分贝是以对数形式计算的，所以消光比的单位是dB。

分贝是一种用来比较信号强度或功率的相对单位，它与信号的比值有关，可以用来表示信号的增强或衰减。

五、消光比对光纤通信系统的意义消光比是衡量光纤通信系统性能的一个重要指标，它直接影响信号的传输质量和系统的可靠性。

较高的消光比可以使信号传输更稳定，减少传输错误率，提高数据传输的可靠性。

六、消光比的影响因素消光比受到多种因素的影响，包括光源的光强稳定性、光纤的非线性效应、和光接收器的灵敏度等。

为了保证较高的消光比，需要合理设计和选择光学器件，提高光源的稳定性，优化光纤传输的参数和调整光接收器的灵敏度。

七、提高消光比的方法1.优化光源：选择稳定性好的光源，减少光源的波动，提高光源的输出功率。

2.优化光纤传输：合理设计和选择光纤，减少光纤的损耗和色散，提高光纤的传输效率。

3.调整光接收器：优化光接收器的灵敏度，使其能够更好地识别和接收信号光。

八、消光比的应用领域消光比广泛应用于光纤通信和光纤传感领域。

在光纤通信中，消光比可以用来评估光纤通信系统的传输质量，判断系统的性能和稳定性。

在光纤传感中，消光比可以用来测量光纤中的光强变化，实现光纤传感器的灵敏度和精度控制。

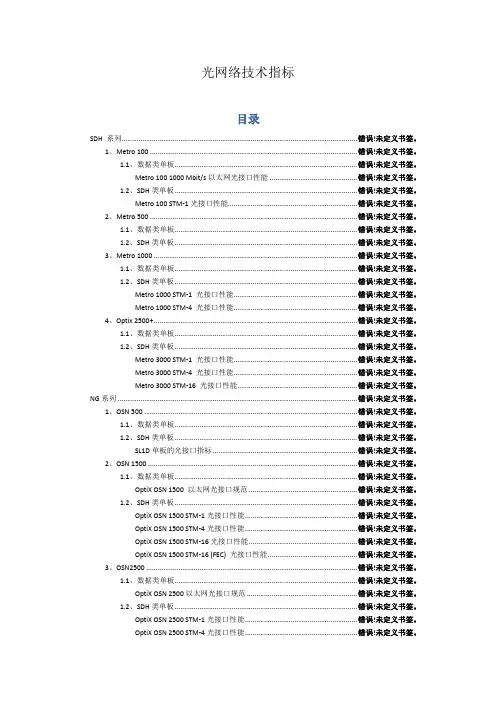

光网络技术指标目录SDH 系列......................................................................................................................... 错误！未定义书签。

1、Metro 100 .......................................................................................................... 错误！未定义书签。

1.1、数据类单板............................................................................................. 错误！未定义书签。

Metro 100 1000 Mbit/s以太网光接口性能 ........................................... 错误！未定义书签。

1.2、SDH类单板............................................................................................. 错误！未定义书签。

Metro 100 STM-1光接口性能................................................................. 错误！未定义书签。

2、Metro 500 .......................................................................................................... 错误！未定义书签。

1.1、数据类单板............................................................................................. 错误！未定义书签。

发射管芯里的光电二极管又称背光二极管，用于监测LD所发 的光功率，其输出电流用于功能电路实现反馈以使得LD稳定发 光。
LD边上的热沉具有吸收热量而温度基本不变的特性，以保证 LD工作温度的稳定。
为了光束和光纤更好的耦合，会加上透镜，分为大球透镜，小球透
镜和非球面透镜，其中非球面透镜耦合效率最高可达50%，但其加工 难度大成本高，在中低端管芯里一般采用大球透镜。
➢ 阈值电流(Ith) 激光二极管开始振荡的正向电流
➢ 斜效率(η) 输出激光光功率的改量与泵浦激光光功率改变量的比值
➢ 峰值波长(λ) 光谱辐射功率最大的值所对应的波长
➢ 谱宽(△) 峰值发射波长的辐射功率的1/2所对应两波长的间隔
➢ 监视电流(Im) 是指在规定的LD输出功率时，在给定的光电二极管反向电压时的光电 二极管的光电流
按功能划分： 光发射模块，光接收模块，光收发一体模块。
按工作模式划分： 光线路终端(OLT)，光网络单元(ONU)。
二：光器件
对应的光器件也分光发射器件(TOSA)，光接收器件 (ROSA)以及光收发一体器件(BOSA).
TOSA
ROSA
BOSA
一：光器件的结构与原理
下面以单纤双向收发一体器件为例，下图为其结构
二：接收管芯
接收管芯的结构
接收管芯的光电二极管一般采用雪崩光电二极管(APD)或PIN型二 极管，雪崩光电二极管灵敏度高响应速度快价格高噪声大，而PIN型 相反 。
由光电二极管输出的电信号是较弱的模拟信号，跨阻放大器(TIA) 就是用来放大PD输出的微弱信号。
二：光器件的重要参数
(一)：发射部分的参数
(一)：发射管芯
内部结构与管脚
发射管芯剖面图
