初三知识点复习 变阻器 欧姆定律 测量小灯泡的电阻

测量电灯泡的电阻教学目标一、知识与技能1.应用欧姆定律学习一种测量电阻的方法。

2.会同时使用电压表和电流表，了结钨的电阻特性。

二、过程和方法通过测量小灯泡的电阻，了解欧姆定律的应用。

三、情感、态度与价值观实验电路的设计、连接以及测量过程中的兴趣培养。

教学重点：利用电流表、电压表测小灯泡的电阻。

教学难点：自行设计科学的、完整的实验操作方案。

教学准备：(学生可2人或4人一组)干电池组（带盒）或学生电源、电压表、电流表、小灯泡（带座）、开关、滑动变阻器、导线若干。

.教学过程一、引入新课同学们已经学习了欧姆定律，并已能用欧姆定律的公式做一些简单的计算，现在请同学们看这样的题目。

用电压表测出一段导体两端的电压是7.2 V，用电流表测出通过这段导体的电流为0.4 A，这段导体的电阻是多少？同学们练习，两个同学板演。

解：根据欧姆定律得（此题目是上节课欧姆定律公式的巩固应用，并且有同类型的例题.教师对学生的演算可以不做过多的讲评，直接关注其变形公式。

）欧姆定律可变形为，可不可以说导体的电阻R与导体两端电压成正比，而与通过导体的电流成反比？也就是说，加在导体两端的电压越高，导体的电阻R就会越大；通过导体的电流越大，导体的电阻就会越小？学生通过对“电阻”一节的学习及课后探究已有所理解。

电阻是物质本身的性质，是由导体本身的因素决定的，和导体两端是否有电压，电压多高，以及导体中是否有电流，电流的大小都没有关系。

强调：对于变形公式，不能单纯从数学的角度理解，不存在R与U成正比，R与I成反比的关系，但是可以作为电阻的计算式，由一段导体两端的电压和通过导体的电流来计算这段导体的电阻。

二、新课学习同学们面前的小灯泡是我们在实验室中做实验时常用到的，如果我们想知道这种灯泡的电阻是多大，怎么办？可以利用欧姆定律的变形公式算出来。

播放视频：伏安法测电阻，结合进度，随时暂停！想想议议要利用变形公式求电阻，需要知道U、I值，怎么能知道灯泡两端的电压和电流呢？我们知道电压表可以用来测量电压值，电流表用来测量电流值。

通用版初中物理九年级物理全册第十七章欧姆定律重点知识点大全单选题1、小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I-U关系图象如图乙所示，下列说法中正确的是（）A．图乙中曲线A表示电阻R的I-U关系图象B．当电源电压为4V时，电流表示数为0.5AC．当电源电压为4V时，小灯泡L的实际功率为1.6WD．如果将小灯泡L和电阻R串联接在电压为10V的电源两端，电路消耗的总功率为2W答案：DA．通过定值电阻R的电流I与电压U成正比，故应为图乙中曲线B表示，故A错误；B．如图所示，灯泡与电阻R并联，电流表测干路电流，当电源电压为4V时，灯泡与电阻R两端电压都为4V，由图乙可知，灯泡电流为0.3A，电阻R电流为0.1A，电流表示数为I=I1+I2=0.3A+0.1A=0.4A故B错误；C．当电源电压为4V时，灯泡电流为0.3A，小灯泡L的实际功率为P=UI1=4V×0.3A=1.2W故C错误；D．如果将小灯泡L和电阻R串联接在电压为10V的电源两端，灯泡与电阻R电流相同，且两端电压之和为10V，从图乙可查得电流为0.2A时，灯泡两端电压为2V，电阻R两端电压为8V，电路消耗的总功率为P′=U′I′=10V×0.2A=2W故D正确。

故选D。

2、小红用如图所示的电路图，探究通过导体的电流与导体电阻关系（电源电压恒定），移动滑动变阻器滑片时，应特别观察的是（）A．变阻器滑片B．定值电阻R C．电流表示数D．电压表示数答案：D研究通过导体的电流与导体电阻的关系，应控制电阻两端电压不变，更换电阻后为保持电阻两端电压不变，应移动滑动变阻器滑片，移动变阻器滑片时，眼睛应注视电压表示数。

故ABC不符合题意，D符合题意。

故选D。

3、如图甲是酒精浓度测试仪，图乙是它的工作原理图。

R0是定值电阻，R为气敏电阻，人体呼出的酒精气体浓度越大，R的阻值越小。

下面对此电路分析正确的是（）A．呼出的酒精气体浓度变大，电阻R0两端电压变小B．呼出的酒精气体浓度变大，电压表的示数变大C．呼出的酒精气体浓度变大，电流表的示数变大D．呼出的酒精气体浓度变大，通过R0的电流不变答案：CACD．由电路图可知，气敏电阻R与定值电阻R0串联，电压表测电阻R两端的电压；呼出的酒精气体浓度变大，R的阻值变小，电路的总电阻变小，根据I=U可知，电路中的电流变大，电流表的示数变大，通过R0的电流变R大；根据U=IR可知，R0两端的电压变大，电压表示数变大，故C正确，AD错误；B．R0两端的电压变大，由串联电路电压的规律可知气敏电阻R两端的电压变小，即电压表的示数变小，故B错误。

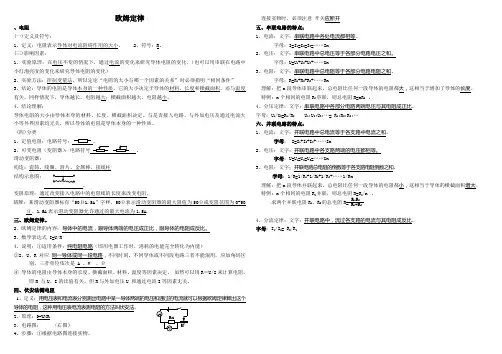

欧姆定律、电阻(一)定义及符号：1、定义：电阻表示导体对电流阻碍作用的大小。

2、符号：R 。

(三)影响因素：1、实验原理：在电压不变的情况下，通过电流的变化来研究导体电阻的变化。

（也可以用串联在电路中小灯泡亮度的变化来研究导体电阻的变化）2、实验方法：控制变量法。

所以定论“电阻的大小与哪一个因素的关系”时必须指明“相同条件”3、结论：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积，还与温度有关。

同样情况下，导体越长，电阻越大；横截面积越大，电阻越小。

4、结论理解：导体电阻的大小由导体本身的材料、长度、横截面积决定。

与是否接入电路、与外加电压及通过电流大小等外界因素均无关，所以导体的电阻是导体本身的一种性质。

(四)分类12、可变电阻（变阻器） 滑动变阻器：构造：瓷筒、线圈、滑片、金属棒、接线柱 结构示意图：。

变阻原理：通过改变接入电路中的电阻线的长度来改变电阻。

铭牌：某滑动变阻器标有“50Ω1.5A ”字样，50Ω表示滑动变阻器的最大阻值为50Ω或变阻范围为0-50Ω。

1.5A 表示滑动变阻器允许通过的最大电流为1.5A. 三、欧姆定律。

2、欧姆定律的内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

3、数学表达式 I=U/R4、说明：①适用条件：纯电阻电路（即用电器工作时，消耗的电能完全转化为内能）②I 、U 、R 对应 同一导体或同一段电路，不同时刻、不同导体或不同段电路三者不能混用，应加角码区别。

三者单位依次是 A 、V 、Ω④ 导体的电阻由导体本身的长度、横截面积、材料、温度等因素决定。

虽然可以用R ＝U/I 来计算电阻，即R 与U 、I 的比值有关，但R 与外加电压U 和通过电流I 等因素无关。

四、伏安法测电阻1、定义：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。

测量小灯泡电阻（用电压表和电流表测电阻）学习目标：1、应用欧姆定律，学习测量电阻的方法；2、会同时使用电压表和电流表测量电阻；3、了解灯丝的电阻的特性；4、通过测量小灯泡电阻，了解欧姆定律的应用；5、通过实验电路的设计、连接以及测量过程培养学习兴趣。

学前准备：㈠欧姆定律的内容：㈡欧姆定律的表达式：㈢欧姆定律公式的变形：；。

一．实验目的：①会用电压表测电压，会用电流表测电流；②会用伏安法测电阻。

二．实验原理：根据欧姆定律I=U/R得三．实验器材：学生电源、小灯泡、开关、导线、测量灯泡两端的、测量通过灯泡电流的、改变灯泡两端电压和通过其电流的。

四．实验电路图及连接实物：五．实验步骤：1．检查电路中的器材，观察小灯泡上标注的电压，观察电路中电压表、电流表量程。

2．按电路图连接电路。

（注意：①开关应；②注意电压表和电流表的选择，“＋”“－”接线柱；③滑动变阻器采用接入，闭合开关前，滑片应位于；④爱护实验器材。

）3．检查无误后，闭合开关（注意：开关），移动滑动变阻器的滑片（注意：移动要慢），分别使灯泡暗红、微弱发光、正常发光（灯泡上标注的电压）、较亮光，测出对应的电压值和电流值，填入下列的表格。

4．算出灯丝在不同亮度时的电阻。

5．整理器材，放回原处。

六．实验数据记录表格：实验过程中，用手感受灯泡在不同亮度下的温度。

随着灯泡亮度的增加，灯泡的温度。

实验次数灯泡亮度电压U/V 电流I/A 感觉温度电阻R/Ω1 灯泡暗红2 微弱发光3 正常发光4 较亮光平均电阻阻，是什么原因使灯丝的电阻发生变化的呢？。

为什么本实验要使用滑动变阻器？。

八．反思与拓展：由于电流表又叫安培表，电压表又叫伏特表，故此种测量小灯泡电阻的方法也叫伏安法。

若给两块电流表和一个定值电阻，该怎么测小灯泡电阻？（安阻法）若给两块电压表又该怎么测量小灯泡电阻？（伏阻法）巩固练习：1、某同学按图示电路对额定电压为3.8V的小灯泡进行实验。

⑴连接电路时开关应，滑动变阻器的滑片应置于端（选填：“左”或“右”）。
