中洋·生态家园

塔 吊 附 墙 施 工 方 案

编 制 人：刘桂堂 审 核 人：宋培军 批 准 人：刘 华 编制单位: 江苏江中集团 编制日期：2014年9月20日

塔吊附墙施工方案 目录 一、工程概况 二、编制依据 三、附墙布置及尺寸 四、塔吊附着计算 五、附着支座与建筑物构件连接的计算 六、附着支座力学计算七、附着设计与施工的注意事项 八、塔吊的附着的安装 九、附墙安装安全措施

塔吊附墙施工方案 一、工程概况 建设单位：南通中洲置业有限公司 设计单位：南通中房建筑设计院有限公司 监理单位：江苏建达工程项目管理有限公司 总承包单位：江苏江中集团有限公司 南通中洋·生态家园工程位于南通市港闸区永和路北侧，友谊路西侧，本工程总面积约22万平米，地上建筑共计11栋，地下1层，地上主楼33层，建筑总高度99.6米。根据工程需要，安装的QTZ63塔式起重机必须安装附墙才能满足施工高度的要求。 二、编制依据 本计算书主要依据施工图纸及以下规范及参考文献编制： 《塔式起重机设计规范》（GB/T13752-1992） 《建筑结构荷载规范》（GB50009-2001） 《建筑安全检查标准》（JGJ59-2011） 《建筑施工手册》、《钢结构设计规范》（GB50017-2003） 《FS5510塔式起重机说明书》 三、附墙布置及尺寸 根据工程需要,1#、2#楼安装5道附墙装置。第一道在距塔吊基础平面21米处安装。 2#楼的附墙是在梁上增加700高的支墩，该支墩长是为与下部梁同长，宽为200mm,配筋为8Φ16，箍筋为Φ8@100，1#楼的附墙采用原有的结 构梁。． 塔吊附墙杆由厂家按现场情况设计制造，为安全起见，进行需要对附着支座、附着杆等验算。 四、塔吊附着计算 1、塔机附着杆参数

QTZ63塔身桁架结构类型塔机型 1.68122B(m)塔机计算高H(m)塔身宽度13.6 35 (m) 起重臂长度l(m) 平衡臂长度l21454.63 1.06 工作状态时回转惯性力产生的扭矩标h(m) 起重臂与平衡臂截面计算高度m) (kN·准值Tk1355.37 270 '(kN*m) M工作状态倾覆力矩标准值M(kN·m) 非工作状态倾覆力矩标准值kk

附着杆数 四杆附着 附墙杆类型 Ⅰ类 Φ150×10 (mm) 钢管附墙杆截面类型 附墙杆钢管规格2 C(m)

塔身锚固环边长 2、风荷载及附着参数

5 N 附着次数5.3 3.7 (m) 1到塔机的横向距离a(m) 到塔机的竖向距离b点附着点1113.7 3.7 (m) b点(m) 2到塔机的竖向距离附着点2到塔机的横向距离a223.7 3.7 (m) 点3a附着点3到塔机的横向距离(m) 到塔机的竖向距离b335.3 3.7 (m) b点4 到塔机的竖向距离(m) 4附着点到塔机的横向距离a44220.45 0.2 ) ω'(kN/m非工作状态基本风压(kN/m) ω工作状态基本风压000.35 α塔身前后片桁架的平均充实率0

工作状态风非工作状态风压等效高工作状态风非工作状态非工作状态附着点高度附着点净高工作状态风压等效均布风压等效均次附第N度变化系数荷载体型系风荷载体型风振系数线荷载标准布线荷载标 着h(m) h(m) 振系数β z101μβ' μ' 数μ 系数 zszs值q 准值q' sksk次附1第21 21 1.088 1.95 1.95 1.581 1.629 0.379 0.878 着次附2第1.042 0.447 1.95 41 20 1.28 1.95 1.586 1.644 着次附第31.156 0.496 1.643 1.95 1.421 60 19 1.95 1.585 着次附第41.25 0.533 1.642 1.575 1.95 1.537 19 79 1.95 着次附第51.311 0.559 1.638 1.57 1.95 1.95 1.616 15 94 着． 121.5 27.5 1.754 1.95 1.95 1.565 1.63 悬臂端 0.604 1.416 附图如下:

塔机附着立面图 3、工作状态下附墙杆内力计算

3.1、在平衡臂、起重臂高度处的风荷载标准值qk q=0.8βμμωαh=0.8×1.565×1.754×1.95×0.2×0.35×1.06=0.318kN/m

0sz0kz 3.2、扭矩组合标准值Tk 由风荷载产生的扭矩标准值Tk2

2222=165.366kN·13.6m 0.318×35-1/2×0.318×l T=1/2q-1/2ql=1/2×2k2kk1 集中扭矩标准值（考虑两项可变荷载控制的组合系数取0.9）

T=0.9(T+ T)=0.9×(454.63+165.366)=557.996kN·m k2kk1 、附着支座反力计

算3.3

计算简图

剪力图 得：R=59.772kN

E 在工作状态下，塔机起重臂位置的不确定性以及风向的随机性，在计算支 座6处锚固环截面内力时需考虑塔身承受双向的风荷载和倾覆力矩及扭矩。 3.4、附墙杆内力计算 支座6处锚固环的截面扭矩T（考虑塔机产生的扭矩由支座6处的附墙杆承担）,k0.5R=84.53kN=2水平内力N。 Ew 计算简图：

塔机附着示意图 塔机附着平面图 α=arctan(b/a)=55.081° 111 α=arctan(b/a)=45° 222 α=arctan(b/a)=45° 333 α=arctan(b/a)=55.081° 444 β=arctan((b-c/2)/(a+c/2))=42.455° 111 β=arctan((b+c/2)/(a+c/2))=45° 222 β=arctan((b+c/2)/(a+c/2))=45° 333 β=arctan((b-c/2)/(a+c/2))=42.455° 444 四杆附着属于一次超静定结构，用力法计算，切断T杆并代以相应多余未知力

4X=1。 1 δ× X+Δ=0 1p111 X=1时，各杆件轴力计算： 1 T×sin(α-β)×(b-c/2)/sinβ+T×sin(α-β)×(b+c/2)/sinβ-T×sin(α-β)×

(b+c/2)/sinβ-3121321321113121321×sin(α-β)×(b-c/2)/sinβ=0

4444 T×cosα×c-T×sinα×c-1×cosα×c-1×sinα×c=0 41131314 T×cosα×c+T×sinα×c-T×cosα×c+1×sinα×c=0

4331213231 当N、T同时存在时，θ由0～360°循环，各杆件轴力计算： kw T×sin(α-β)×(b-c/2)/sinβ+T×sin(α-β)×(b+c/2)/sinβ-T×sin(α-β)×

(b+c/2)/sinβ32p23p3211p2132131+T=0

k T×cosα×c-T×sinα×c+N×sinθ×c/2-N×cosθ×c/2+T=0 kw1p31w3p T×cosα×c+T×sinα×c-T×cosα×c-N×sinθ×c/2-N×cosθ× c/2-T=0 kw3p3pw32p32 22222δ(a)/(EA)+1/cos(aL/(EA))=T/cosα(a/cosα)/(EA)+T)/(EA)+T(a=Σ(T/cosα

4113211211121331α)/(EA) 4 Δ=Σ(T×TL/(EA))=T×T(a/cosα)/(EA)+T×T(a/cosα)/(EA)+T×T(a/cos

α)/(32p3p21p1121p113121p13EA) X= -Δ/δ11

11p 各杆轴力计算公式如下：

T= T×X+ T，T= T×X+T，T=T×X+T，T=X 143p13132p12121p1111． （1）θ由0～360°循环，当T按图上方向设置时求解各杆最大轴拉力和轴压力： k 最大轴拉力T=0kN，T=229.521kN，T=0kN，T=224.653kN 4213 最大轴压力T=225.319kN，T=0kN，T=230.506kN，T=0kN

4231 （2）θ由0～360°循环，当T按图上反方向设置时求解各杆最大轴拉力和轴压力： k 最大轴拉力T=225.319kN，T=0kN，T=230.507kN，T=0kN 4213 最大轴压力T=0kN，T=229.522kN，T=0kN，T=224.653kN

43214、非工作状态下附墙杆内力计算 此工况下塔机回转机构的制动器完全松开，起重臂能随风转动，故不计风荷载产生的扭转力矩。

4.1、附着支座反力计算

计算简图 剪力图 得：R=117.22kN E 4.2、附墙杆内力计算 支座6处锚固环的水平内力N=R 。=117.22kNEw 根据工作状态方程组Tk=0，θ由0～360°循环，求解各杆最大轴拉力和轴

合集下载

塔吊附墙方案2

塔吊附墙方案2

目录1、工程概况 (2)2、塔吊基础位置及塔吊的安装高度： (2)3、附壁支撑设计 (2)3.1该塔吊基本参数.................... 错误！未定义书签。

3.2承载力验算 (2)1、工程概况本项目土建工程位于徐州二环西路和明珠路交叉口。

总建筑面积36500平方左右，QTZ63塔吊位于A1#主楼南侧(10轴～18轴),地下1层，地上主楼31层，建筑高度为95m，QTZ40塔吊位于主楼北侧(27轴～29轴)间,地下1层，地上主楼27层，建筑高度为85m，钢筋混凝土框剪结构，基础为伐板基础。

2、塔吊基础位置及塔吊的安装高度：序号塔吊编号塔吊型号平面位置拟安装高度(m)1 1# QTZ63 10～18轴982 2# QTZ40 27-29轴893、附壁支撑设计3.1 框架梁承载力验算31.1塔吊布置大样见附图3.1.2 （1）A1#楼一、支座力计算塔机按照说明书与建筑物附着时，最上面一道附着装置的负荷最大，因此以此道附着杆的负荷作为设计或校核附着杆截面的依据。

附着式塔机的塔身可以简化为一个带悬臂的刚性支撑连续梁，其内力及支座反力计算如下:风荷载标准值应按照以下公式计算：ωk=ω0×μz×μs×βz= 0.400×1.170×1.090×0.700 =0.357kN/m2；其中ω0──基本风压(kN/m2)，按照《建筑结构荷载规范》(GBJ9)的规定采用：ω0 = 0.400 kN/m2；μz──风压高度变化系数，按照《建筑结构荷载规范》(GBJ9)的规定采用：μz = 1.090 ；μs──风荷载体型系数：μs = 1.170；βz──高度Z处的风振系数，βz = 0.700；风荷载的水平作用力：q = W k×B×K s = 0.357×1.500×0.200 = 0.107 kN/m；其中 W k──风荷载水平压力，W k= 0.357 kN/m2；B──塔吊作用宽度，B= 1.500 m；K s──迎风面积折减系数，K s= 0.200；实际取风荷载的水平作用力 q = 0.107 kN/m；塔吊的最大倾覆力矩：M = 611.000 kN·m；弯矩图变形图剪力图计算结果: N w = 55.1715kN ；二、附着杆内力计算计算简图:计算单元的平衡方程:ΣF x=0T1cosα1-T2cosα2-T3cosα3=-N w cosθΣF y=0T1sinα1+T2sinα2+T3sinα3=-N w sinθΣM0=0T1[(b1+c/2)cosα1-(α1+c/2)sinα1]+T2[-(b1+c/2)cosα2+(α2-α1-c/2)sinα2]+ T3[-(b1+c/2)cosα3+(α2-α1-c/2)sinα3]=M w其中:α1=arctan[b1/a1] α2=arctan[b1/(a2-a1)] α3=arctan[b1/(a2- a1-c)]2.1 第一种工况的计算:塔机满载工作，风向垂直于起重臂，考虑塔身在最上层截面的回转惯性力产生的扭矩和风荷载扭矩。

塔吊附墙施工方案

塔吊附墙施工方案

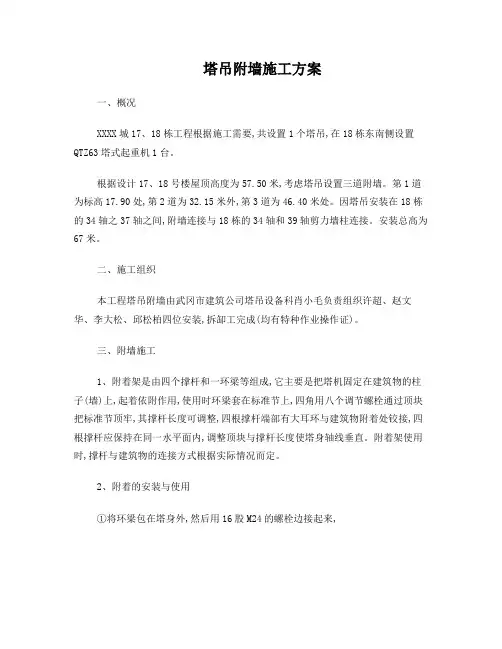

塔吊附墙施工方案一、概况XXXX城17、18栋工程根据施工需要,共设置1个塔吊,在18栋东南侧设置QTZ63塔式起重机1台。

根据设计17、18号楼屋顶高度为57.50米,考虑塔吊设置三道附墙。

第1道为标高17.90处,第2道为32.15米外,第3道为46.40米处。

因塔吊安装在18栋的34轴之37轴之间,附墙连接与18栋的34轴和39轴剪力墙柱连接。

安装总高为67米。

二、施工组织本工程塔吊附墙由武冈市建筑公司塔吊设备科肖小毛负责组织许超、赵文华、李大松、邱松柏四位安装,拆缷工完成(均有特种作业操作证)。

三、附墙施工1、附着架是由四个撑杆和一环梁等组成,它主要是把塔机固定在建筑物的柱子(墙)上,起着依附作用,使用时环梁套在标准节上,四角用八个调节螺栓通过顶块把标准节顶牢,其撑杆长度可调整,四根撑杆端部有大耳环与建筑物附着处铰接,四根撑杆应保持在同一水平面内,调整顶块与撑杆长度使塔身轴线垂直。

附着架使用时,撑杆与建筑物的连接方式根据实际情况而定。

2、附着的安装与使用①将环梁包在塔身外,然后用16股M24的螺栓边接起来,再提升到附着点的位置;调整螺栓使得顶块能顶紧塔身;吊装四个撑杆,并调节调整螺栓,使之符合长度的要求,用经纬仪检查塔机轴心垂直度,其垂直度在全高上不超过4/1000,垂直度的调整可通过调整四根附着撑杆的长度及顶块而获得。

②最上一个附着架采用内撑杆,将塔身四根主弦顶死。

③为了钢板能够重复利用,采用在砼构件上预埋穿墙螺栓的方式,每块钢板上下各设3根,钢板上焊可以与附着连接大耳,通过撑杆把塔吊附着固定在主体上。

钢板尺寸为400×600,厚20mm。

为了保证钢板位置处墙体结构稳定性,在每块钢板位置加设8根直径为16的二级钢,墙体每侧4根,长度为4米,深入上下层的梁内。

四、注意事项1、认真执行安全生产责任制,严格遵守安全操作规程。

2、参加装作用人员和管理人员必须持证上岗。

3、所有作业人员必须戴好安全帽,防护手套,登高作业必须系好安全带,不得穿硬底鞋,严禁酒后作业。

塔吊附墙施工方案

塔吊附墙施工方案

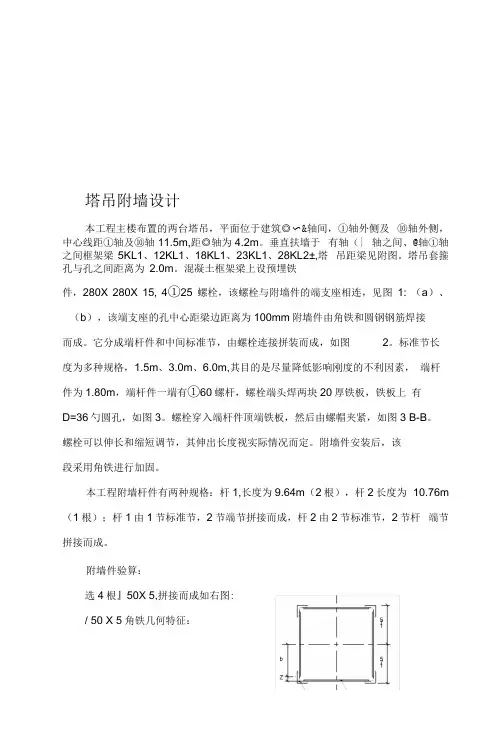

塔吊附墙设计 本工程主楼布置的两台塔吊，平面位于建筑◎〜&轴间，①轴外侧及 ⑩轴外侧，中心线距①轴及⑩轴11.5m,距◎轴为4.2m。垂直扶墙于 有轴（| 轴之间、@轴①轴之间框架梁5KL1、12KL1、18KL1、23KL1、28KL2±,塔 吊距梁见附图。塔吊套箍孔与孔之间距离为 2.0m。混凝土框架梁上设预埋铁

件，280X 280X 15, 4①25螺栓，该螺栓与附墙件的端支座相连，见图1: （a）、 （b），该端支座的孔中心距梁边距离为100mm附墙件由角铁和圆钢钢筋焊接

而成。它分成端杆件和中间标准节，由螺栓连接拼装而成，如图 2。标准节长 度为多种规格，1.5m、3.0m、6.0m,其目的是尽量降低影响刚度的不利因素， 端杆件为1.80m，端杆件一端有①60螺杆，螺栓端头焊两块20厚铁板，铁板上 有D=36勺圆孔，如图3。螺栓穿入端杆件顶端铁板，然后由螺帽夹紧，如图3 B-B。

螺栓可以伸长和缩短调节，其伸出长度视实际情况而定。附墙件安装后，该 段采用角铁进行加固。 本工程附墙杆件有两种规格：杆1,长度为9.64m（2根），杆2长度为 10.76m（1根）；杆1由1节标准节，2节端节拼接而成，杆2由2节标准节，2节杆 端节

拼接而成。 附墙件验算： 选4根』50X 5,拼接而成如右图: / 50 X 5角铁几何特征： A=4.8cm Ji=1.12cm4 Z=1.42cm ①惯性矩 J=[J i + Ab2] =[1.12 + 4.8 X (17.5 — 1.42) 2] X 4 =4968.95 cm 4

② 回转半径 J 4968.95 r= V云=V 4.8x4 =16.087;

③ 长细比入 1=L/r=1000/16.087=62.16 ;

J" *4°f」62.162 +40竺竺

换算长细比入h=* A级=' 5.09 =66.36 v [入]=150;

满足构造要求。

塔吊附墙方案

塔吊附墙方案

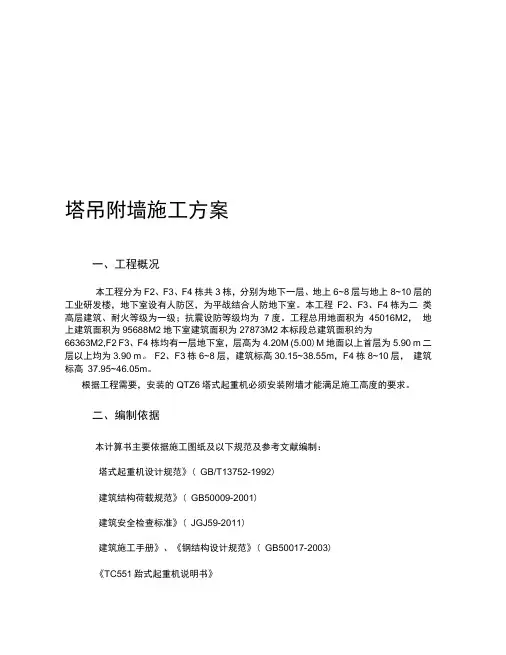

塔吊附墙施工方案一、工程概况本工程分为F2、F3、F4栋共3栋，分别为地下一层、地上6~8层与地上8~10层的工业研发楼，地下室设有人防区，为平战结合人防地下室。

本工程F2、F3、F4栋为二类高层建筑、耐火等级为一级；抗震设防等级均为7度。

工程总用地面积为45016M2，地上建筑面积为95688M2地下室建筑面积为27873M2本标段总建筑面积约为66363M2,F2 F3、F4栋均有一层地下室，层高为4.20M (5.00)M 地面以上首层为5.90 m 二层以上均为3.90 m。

F2、F3栋6~8层，建筑标高30.15~38.55m，F4栋8~10层，建筑标高37.95~46.05m。

根据工程需要，安装的QTZ6塔式起重机必须安装附墙才能满足施工高度的要求。

二、编制依据本计算书主要依据施工图纸及以下规范及参考文献编制：塔式起重机设计规范》( GB/T13752-1992)建筑结构荷载规范》( GB50009-2001)建筑安全检查标准》( JGJ59-2011)建筑施工手册》、《钢结构设计规范》( GB50017-2003)《TC551跆式起重机说明书》三、附墙布置及尺寸根据工程需要，F2、F3栋安装一道附墙装置。

第一道在距塔吊基础平面25米处安装；F4栋安装二道附墙装置。

第一道在距塔吊基础平面25米处安装,第二道在距塔吊基础平面40米处安装；F2、F3栋的附墙是在梁上增加900高的支墩，该支墩长是为900mm，宽为300mm, 配筋为18①25,箍筋为①10@100 , F4栋的附墙采用原有的结构柱。

具体位置见下图塔吊附墙杆由厂家按现场情况设计制造，厂家提供的塔吊附墙杆采用二根18号槽钢拼成箱型结构，截面积为250*180，中间肋板采用-10*100*200钢板与槽钢焊接，为安全起见，进行需要对附着支座、附着杆等验算。

QTZ63塔吊附墙立面图四、塔吊附着计算F2、F3栋塔吊附着计算塔机安装位置至建筑物距离超过使用说明规定，需要增长附着杆或附着杆与建筑物连接的两支座间距改变时，需要进行附着的计算。
