硫酸铵废水MVR蒸发结晶

硫酸铵废液处置方案硫酸铵是一种广泛应用的化学品，其具有良好的溶解性和反应活性，但与之想应的是其产生的废液却是一种危险废物。

硫酸铵废液的处理和处置已成为一个备受关注的问题，本文将探讨硫酸铵废液处理和处置的方案。

硫酸铵废液的特点硫酸铵废液是一种具有较高酸性的废液，其PH值一般在1~3之间。

同时，它还含有大量的铵离子和硫酸根离子，容易引发燃爆和腐蚀性反应，对环境和人类健康造成威胁。

硫酸铵废液的初步处理对硫酸铵废液进行初步处理是重要的第一步，常用的初步处理方法如下：1.酸碱中和法：将硫酸铵废液和碱性溶液进行反应中和，使其PH值逐渐升高至中性左右。

这种方法适用于少量的废液处理，对废液处理后的中性化反应产物需进行合理的排放和处理。

2.沉淀法：将硫酸铵废液在加入混凝剂后形成沉淀，然后进行过滤和洗涤处理，将剩余废液进行中和处理。

使用该法需要选用合适的混凝剂，同时在处理过程中需要控制反应的温度、时间和PH值，以使处理效果达到最佳。

3.蒸发结晶法：将硫酸铵废液进行蒸发结晶处理，得到硫酸铵结晶和蒸发残液。

硫酸铵结晶可以用于生产化肥和其他化学品，而蒸发残液需要进一步处理。

硫酸铵废液的进一步处理对于通过初步处理仍无法处理干净的硫酸铵废液，需要采用更为复杂的进一步处理方法，如下所述：1.活性炭吸附法：活性炭对硫酸铵废液有很好的吸附作用，可以有效地去除废液中的难以处理物质如氨和其他有机物，从而提高其水质和安全性。

但使用活性炭吸附法需要考虑其反应速率以及对环境的潜在影响。

2.离子交换法：离子交换法是一种高效的处理方法，可以去除废液中的杂质离子，如铵离子和硫酸根离子。

采用该法需要注意合适的离子交换树脂和反应条件的控制。

3.氯化镁沉淀法：氯化镁沉淀法是一种化学法，可用于对废液中的金属离子、非金属离子和有机物进行还原处理，然后将其形成的水溶性氯化物沉淀下来处理。

结论硫酸铵废液处理和处置是一个复杂的过程，要求选用合适的方法和反应条件进行处理，以达到化学品安全生产和环境保护的目的。

硫酸铵生产工艺流程硫酸铵是一种重要的化肥和工业原料，其生产工艺流程主要包括溶液制备、蒸发结晶、干燥和粒化等步骤。

首先是溶液制备。

将硫酸和氨水按照一定的比例混合，生成硫酸铵溶液。

硫酸的浓度通常为60-70%，而氨水的浓度则在30-35%左右。

混合过程需要注意控制温度和搅拌速度，以确保反应的充分和均匀。

接下来是蒸发结晶。

将硫酸铵溶液送入蒸发器，通过加热使其中的水分逐渐蒸发，从而使溶液浓缩。

蒸发器通常采用多效蒸发器，可以充分利用热量，提高能源利用效率。

在蒸发过程中，需要控制温度和压力，以维持适宜的结晶条件，并避免结晶器内部结垢。

结晶完成后，需要进行干燥。

将湿度较高的硫酸铵晶体送入干燥器，通过加热和传热来除去水分。

干燥过程需要注意控制温度和通风速度，避免硫酸铵受热过度或受潮而糊化。

一般来说，干燥温度在60-80℃之间，干燥时间则根据实际情况而定。

最后是粒化。

将干燥后的硫酸铵晶体送入粒化机，通过挤压和成型来使其形成相应的颗粒状。

这一步骤主要是为了提高硫酸铵的储存和运输性能。

粒化过程中，需要控制挤压力度和速度，以保证产出的颗粒大小和形态一致。

整个生产工艺流程中，需要注意以下几个方面的问题：1. 安全环保：硫酸铵的生产过程中涉及到一些危险品，如硫酸和氨等，因此要做好安全防护措施，确保操作人员的安全。

同时，要合理利用能源，减少生产过程中产生的废水、废气和废渣，保护环境。

2. 质量稳定：生产硫酸铵的过程中要控制各个步骤的参数，确保产出的硫酸铵质量稳定。

对于溶液制备和蒸发结晶过程，要控制温度、浓度和搅拌速度等因素；对于干燥和粒化过程，要控制温度、湿度和机器设备的操作参数等。

3. 能源消耗：硫酸铵的生产过程中，蒸发和干燥是能源消耗较大的环节。

因此，要合理设计和选用设备，优化能源利用，提高能源利用效率。

总之，硫酸铵的生产工艺流程包括溶液制备、蒸发结晶、干燥和粒化等步骤。

通过合理控制各个步骤的参数，可实现硫酸铵的稳定质量和高效生产。

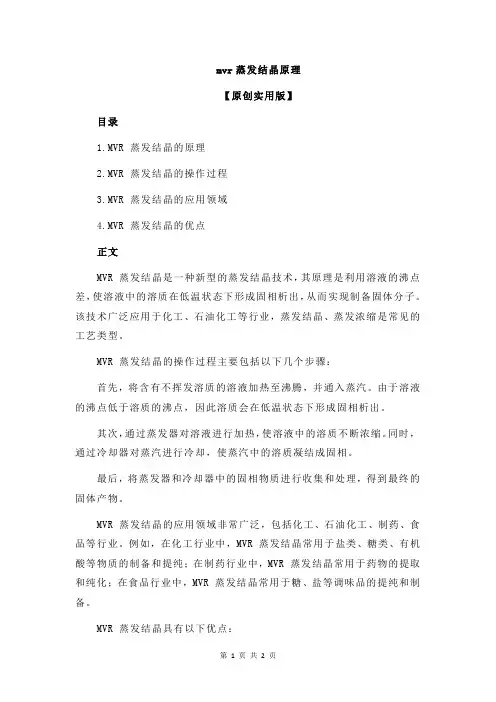

mvr蒸发结晶原理
【原创实用版】
目录
1.MVR 蒸发结晶的原理
2.MVR 蒸发结晶的操作过程
3.MVR 蒸发结晶的应用领域
4.MVR 蒸发结晶的优点
正文
MVR 蒸发结晶是一种新型的蒸发结晶技术，其原理是利用溶液的沸点差，使溶液中的溶质在低温状态下形成固相析出，从而实现制备固体分子。

该技术广泛应用于化工、石油化工等行业，蒸发结晶、蒸发浓缩是常见的工艺类型。

MVR 蒸发结晶的操作过程主要包括以下几个步骤：
首先，将含有不挥发溶质的溶液加热至沸腾，并通入蒸汽。

由于溶液的沸点低于溶质的沸点，因此溶质会在低温状态下形成固相析出。

其次，通过蒸发器对溶液进行加热，使溶液中的溶质不断浓缩。

同时，通过冷却器对蒸汽进行冷却，使蒸汽中的溶质凝结成固相。

最后，将蒸发器和冷却器中的固相物质进行收集和处理，得到最终的固体产物。

MVR 蒸发结晶的应用领域非常广泛，包括化工、石油化工、制药、食品等行业。

例如，在化工行业中，MVR 蒸发结晶常用于盐类、糖类、有机酸等物质的制备和提纯；在制药行业中，MVR 蒸发结晶常用于药物的提取和纯化；在食品行业中，MVR 蒸发结晶常用于糖、盐等调味品的提纯和制备。

MVR 蒸发结晶具有以下优点：
1.MVR 蒸发结晶可以在低温状态下实现溶质的析出，有利于保护热敏性物质的稳定性。

2.MVR 蒸发结晶可以实现连续操作，提高生产效率。

3.MVR 蒸发结晶可以实现溶质的高度浓缩，有利于资源的节约和环境的保护。

MVR分质提盐蒸发结晶工艺详解（含图）分质提盐蒸发结晶工艺主要利用了硫酸钠和氯化钠的溶解度对温度依赖性的差异，在50～120℃，硫酸钠溶解度随温度升高而减小，氯化钠溶解度随温度升高而增大。

依据Na+//Cl-、SO42--H2O体系不同温度下三相共饱和时的溶解度，结晶温度设计上首先要保证硫酸钠和氯化钠溶解度有一定的差异，而且温度不能过低，避免压缩机进口气体体积较大。

实际工业生产中，硫酸钠与氯化钠溶液蒸发量较大，结晶终点一般要求低于饱和浓度。

MVR分质提盐蒸发结晶系统流程如下图所示（图中数字1～31为管段编号），其具体工作流程如下。

对于原料液，经一级预热器(2)与从一效降膜蒸发器(5)和二效强制循环蒸发器加热室(6)中出来的高温蒸汽冷凝水首先进行换热，到达设定的蒸发温度后进入一效降膜蒸发器(5)换热蒸发，料液中硫酸钠组分达到饱和后进入二效强制循环蒸发器(6)、(7)进行过饱和蒸发（此时料液中氯化钠组分得到浓缩至接近饱和），产生的晶浆通入一级结晶分离器(10)，硫酸钠组分经分离后通入硫酸钠晶体储存罐(11)。

分离出硫酸钠后产生的浓缩液经二级预热器(12)与从预热器(2)出来的冷凝水进行换热，达到设定的蒸发温度后进入三效强制循环蒸发器(15)、(16)进行过饱和蒸发，产生的晶浆通入二级结晶分离器(20)，氯化钠组分经分离后通入氯化钠晶体储存罐21，部分浓缩液则通过循环泵(19)回到强制循环蒸发器继续蒸发至结晶出料量，通过卸液阀排出剩余浓缩液。

在一定蒸发温度下硫酸钠与氯化钠的溶解度是确定的，因此可确定出对应状态下的饱和浓度，利用离子浓度仪控制硫酸钠与氯化钠的饱和或过饱和状态。

对于蒸汽，一效降膜蒸发器(5)和二效强制循环蒸发器蒸发室(7)产生的二次蒸汽通入一级气液分离器(8)，三效强制循环蒸发器蒸发室(16)产生的二次蒸汽通入二级气液分离器(17)，去除气体中夹杂的液滴后分别进入蒸汽压缩机(9)和(18)进行压缩，利用从预热器(12)出来的冷凝水对压缩产生的过热蒸汽进行喷水处理至饱和状态，作为蒸发所需的热源蒸汽分别通入三个蒸发器中。

硫酸铵三效蒸发系统结晶及干燥效果分析摘要：根据硫酸铵回收装置三效蒸发系统稳定生产过程中，出现的硫铵结晶颗粒小、干燥效果差、储料斗、包装系统无法正常使用等现象，通过分析和改造处理，最终达到较好的硫铵结晶干燥效果，实现储料斗、包装系统的正常使用。

关键词：三效蒸发系统盘式干燥器储料斗前言三效蒸发硫铵装置是炼化公司聚丙烯酰胺生产的配套装置，由蒸发结晶、离心分离、干燥、包装等工序组成，采取外循环加热、三效减压蒸发等操作，用稀硫酸作为吸收液将聚丙烯酰胺生产过程中的含氨废气，进行两级吸收后产生浓度约25%的稀硫酸铵溶液，经预热后温度达到60℃，首先通过一效加热室进行间接换热，换热后进入一效分离室进行汽液分离，在压差的作用下进入二效分离室，经过二效加热室换热后，由二效出料泵输送至旋流器，旋流器底部固体含量较高的溶液进入稠厚器；旋流器顶部低浓度溶液送至三效分离室，经三效加热室换热，物料蒸发浓缩到固含量25%左右，经三效出料泵再输送至旋流器。

旋流器顶部浓度较低的溶液回流至三效分离室继续浓缩，旋流器底部固体含量较高的溶液进入稠厚器增稠，通过离心机脱水后的固体结晶再进行烘干。

由离心机分离和稠厚器溢流出的母液则流入母液罐，经母液泵输送至三效加热室继续蒸发提浓。

烘干的硫铵结晶经过螺旋输送机送入储料斗，最后经过称重、包装、入库，实现回收结晶硫铵的目的。

一、三效蒸发系统硫铵结晶及干燥情况1.三效蒸发系统硫铵结晶情况稀硫铵液经过乏汽预热器、冷凝水预热器升温到70℃左右，经过一效加热室进入一效分离室，通过一效轴流泵强制循环加热到110℃左右，在一效分离室内进行汽液分离。

一效浓缩硫铵液（浓度为37%）在压力差作用下进入二效分离室（操作温度为93℃左右），二效分离室内的硫铵溶液通过二效轴流泵进行强制循环，经过二效加热室加热浓缩后，由二效出料泵送入旋流器A，固含量为10%（V/V）的溶液经过旋流器分离出的低浓度硫铵溶液部分返回二效分离室继续浓缩，另一部分送至三效加热室进行加热浓缩，三效浓缩液（固含量为25%）经三效出料泵进入旋流器B，分离出的低浓度硫铵溶液进入三效加热室继续蒸发浓缩，高浓度含固液体（固含量为50%）进入稠厚器，靠压差流入离心机进行脱水分离，然后在下一工序进行干燥、包装。

江苏赛格尔环保工程有限公司专业从事MVR蒸发器、罗茨、离心蒸气压缩机等核心成套设备的研发、设计、制造。

集聚了在节能
环保蒸发器领域的专家和科技人才，组成了MVR高效节能蒸发器及蒸汽压缩机的设计和制造精英团队，致力于成为一流的蒸发浓
缩结晶的工艺设计者，设备制造者，运行管理服务提供者，节能
技术领跑者。

公司致力于高浓度高盐废水处理及资源化利用，立
志成为该领域的先锋。

公司开发的MVR蒸发器具有应用领域宽广、高效节能、全自动无人值守和组态实时监控等特点，可广泛应用
在环保、制糖、制药、化工、食品、等节能减排和环境保护领域，为企业和城市环境提供了真正实现“零排放”的全套技术解决方
案。

※公司愿景
永恒节能，永恒环保。

※公司理念
责任：对社会负责、对企业负责、对客户负责、对员工负责。

创新：持续不断地进行技术创新、经营创新、管理创新。

精神：认真负责、追求卓越。

※公司目标
打造卓越品质，成就行业品牌。

三、MVR工艺介绍。

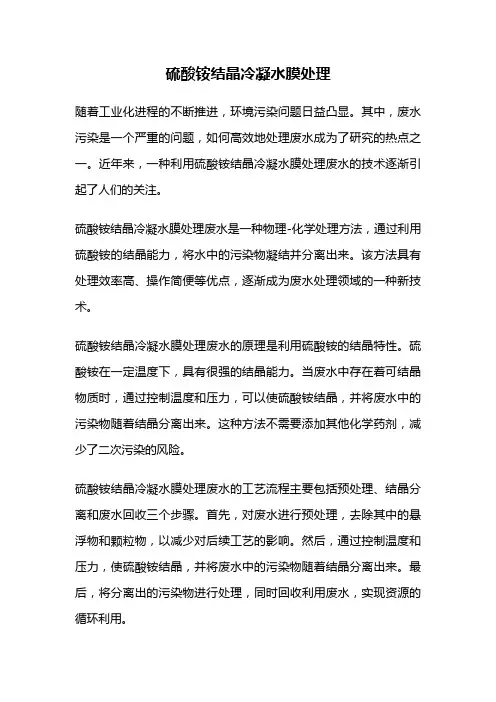

硫酸铵结晶冷凝水膜处理随着工业化进程的不断推进，环境污染问题日益凸显。

其中，废水污染是一个严重的问题，如何高效地处理废水成为了研究的热点之一。

近年来，一种利用硫酸铵结晶冷凝水膜处理废水的技术逐渐引起了人们的关注。

硫酸铵结晶冷凝水膜处理废水是一种物理-化学处理方法，通过利用硫酸铵的结晶能力，将水中的污染物凝结并分离出来。

该方法具有处理效率高、操作简便等优点，逐渐成为废水处理领域的一种新技术。

硫酸铵结晶冷凝水膜处理废水的原理是利用硫酸铵的结晶特性。

硫酸铵在一定温度下，具有很强的结晶能力。

当废水中存在着可结晶物质时，通过控制温度和压力，可以使硫酸铵结晶，并将废水中的污染物随着结晶分离出来。

这种方法不需要添加其他化学药剂，减少了二次污染的风险。

硫酸铵结晶冷凝水膜处理废水的工艺流程主要包括预处理、结晶分离和废水回收三个步骤。

首先，对废水进行预处理，去除其中的悬浮物和颗粒物，以减少对后续工艺的影响。

然后，通过控制温度和压力，使硫酸铵结晶，并将废水中的污染物随着结晶分离出来。

最后，将分离出的污染物进行处理，同时回收利用废水，实现资源的循环利用。

硫酸铵结晶冷凝水膜处理废水的优点不仅在于其高效性和环保性，还在于操作简单、成本低廉等方面。

相比于传统的化学处理方法，硫酸铵结晶冷凝水膜处理废水不需要添加大量的化学药剂，减少了对环境的污染。

同时，该方法的操作简单，只需控制温度和压力等参数即可，减少了人力和物力资源的消耗。

此外，硫酸铵作为一种常见的化学品，价格相对较低，降低了废水处理的成本。

然而，硫酸铵结晶冷凝水膜处理废水也存在一些挑战和限制。

首先，该方法对废水中的溶解物质处理效果差，不适用于含有大量溶解物质的废水。

其次，废水中的溶解气体可能会影响硫酸铵的结晶过程，降低处理效果。

此外，硫酸铵结晶冷凝水膜处理废水的工艺参数需要严格控制，否则可能导致结晶效果不理想。

硫酸铵结晶冷凝水膜处理废水是一种高效、环保的废水处理技术。

该方法利用硫酸铵的结晶特性，将废水中的污染物分离出来，同时实现废水的回收利用。

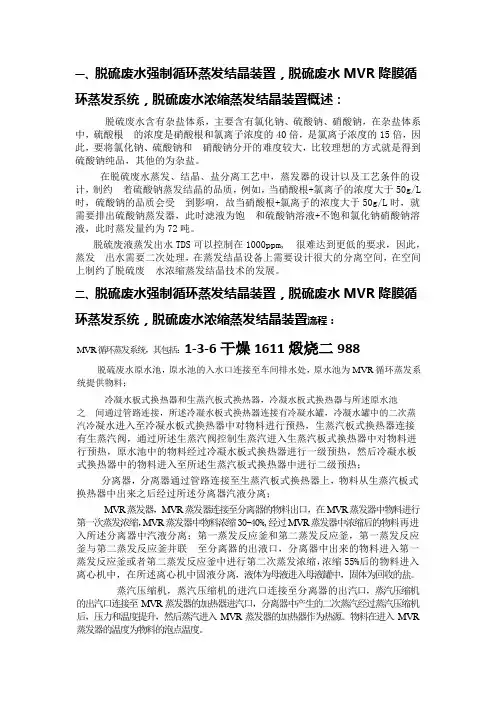

一、脱硫废水强制循环蒸发结晶装置，脱硫废水MVR降膜循环蒸发系统，脱硫废水浓缩蒸发结晶装置概述：脱硫废水含有杂盐体系，主要含有氯化钠、硫酸钠、硝酸钠，在杂盐体系中，硫酸根的浓度是硝酸根和氯离子浓度的40倍，是氯离子浓度的15倍，因此，要将氯化钠、硫酸钠和硝酸钠分开的难度较大，比较理想的方式就是得到硫酸钠纯品，其他的为杂盐。

在脱硫废水蒸发、结晶、盐分离工艺中，蒸发器的设计以及工艺条件的设计，制约着硫酸钠蒸发结晶的品质，例如，当硝酸根+氯离子的浓度大于50g/L 时，硫酸钠的品质会受到影响，故当硝酸根+氯离子的浓度大于50g/L时，就需要排出硫酸钠蒸发器，此时滤液为饱和硫酸钠溶液+不饱和氯化钠硝酸钠溶液，此时蒸发量约为72吨。

脱硫废液蒸发出水TDS可以控制在1000ppm, 很难达到更低的要求，因此，蒸发出水需要二次处理，在蒸发结晶设备上需要设计很大的分离空间，在空间上制约了脱硫废水浓缩蒸发结晶技术的发展。

二、脱硫废水强制循环蒸发结晶装置，脱硫废水MVR降膜循环蒸发系统，脱硫废水浓缩蒸发结晶装置流程：MVR循环蒸发系统，其包括：1-3-6干燥1611煅烧二988脱硫废水原水池，原水池的入水口连接至车间排水处，原水池为MVR循环蒸发系统提供物料；冷凝水板式换热器和生蒸汽板式换热器，冷凝水板式换热器与所述原水池之间通过管路连接，所述冷凝水板式换热器连接有冷凝水罐，冷凝水罐中的二次蒸汽冷凝水进入至冷凝水板式换热器中对物料进行预热，生蒸汽板式换热器连接有生蒸汽阀，通过所述生蒸汽阀控制生蒸汽进入生蒸汽板式换热器中对物料进行预热，原水池中的物料经过冷凝水板式换热器进行一级预热，然后冷凝水板式换热器中的物料进入至所述生蒸汽板式换热器中进行二级预热；分离器，分离器通过管路连接至生蒸汽板式换热器上，物料从生蒸汽板式换热器中出来之后经过所述分离器汽液分离；MVR蒸发器，MVR蒸发器连接至分离器的物料出口，在MVR蒸发器中物料进行第一次蒸发浓缩，MVR蒸发器中物料浓缩30-40%,经过MVR蒸发器中浓缩后的物料再进入所述分离器中汽液分离；第一蒸发反应釜和第二蒸发反应釜，第一蒸发反应釜与第二蒸发反应釜并联至分离器的出液口，分离器中出来的物料进入第一蒸发反应釜或者第二蒸发反应釜中进行第二次蒸发浓缩，浓缩55%后的物料进入离心机中，在所述离心机中固液分离，液体为母液进入母液罐中，固体为回收的盐。

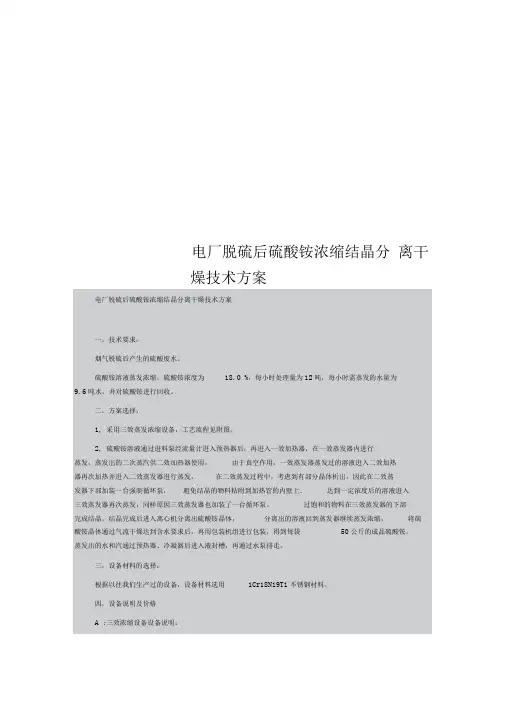

电厂脱硫后硫酸铵浓缩结晶分离干燥技术方案9）、工艺配件：工艺管道采用 1Cr18Ni9Ti/Q235 材质10）、仪表：所有压力、温度、真空用传感器检测，数字集中显示。

B :分离设备说明：采用双级活塞推料型离心机，实行连续进出料操作。

同时也减轻工人劳动强度。

C :气流干燥机设备：一）、基本条件：2,物料：1〉物料名称： 硫酸铵2〉物料含水量： 3 1<10〜12% 3〉物料温度： Tm1=15°C4〉 物料粘性： 松散2、成品：1〉生产能力： W1=3000Kg/h 2〉成品含水率： 3 2< 0.5%二）、工艺条件：1、加热方式： 高温烟气 2、干燥方式： 脉冲气流干燥机3、进风温度： T1=160~200 C 4、岀风温度： T2=80~85 C 5、成品物料温度： Tm2=55~65 C6、成品收集方式： 一级旋风分离+二级旋风分离7、电源与电压： 380V 、50Hz 三相四线& 安装场地：室内三）、工艺计算：2,空气湿度：根据当地气温情况，并经计算，得出当地湿度为:3、岀料器:1〉、一级旋风岀料关风器: 型号：TFGFT-9.O 厶，功率：N=2. 2 Kw/台材质：SUS3042〉、二级旋风岀料关风器: 型号：TFGFT-2.8 厶，功率：N=0. 75 Kw/ 台材质：SUS304六）、引风机「厶1、型号：9-26-10D 1450 rpm2、电机功率：N=55Kw3、风量:19500〜23600 M3/h4、风压：6330〜6830 Pa5、材质：Q235AD :自动包装机：采用1Cr18Ni9Ti不锈钢材料制造，自动称重、热合、缝包，每袋包装为50 公斤，配套输送装置。

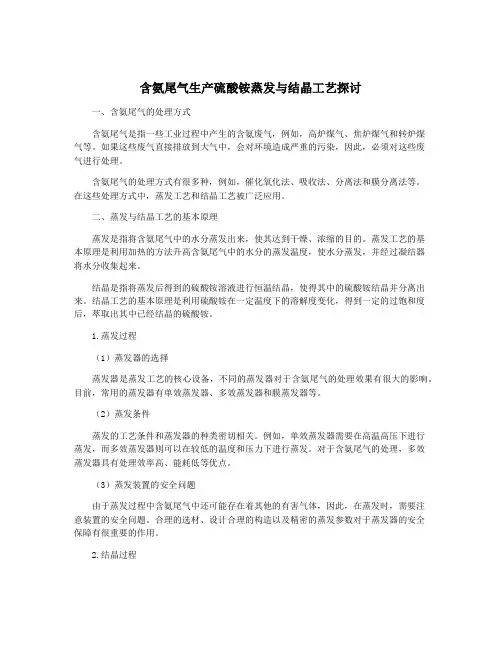

含氨尾气生产硫酸铵蒸发与结晶工艺探讨一、含氨尾气的处理方式含氨尾气是指一些工业过程中产生的含氨废气，例如，高炉煤气、焦炉煤气和转炉煤气等。

如果这些废气直接排放到大气中，会对环境造成严重的污染，因此，必须对这些废气进行处理。

含氨尾气的处理方式有很多种，例如，催化氧化法、吸收法、分离法和膜分离法等。

在这些处理方式中，蒸发工艺和结晶工艺被广泛应用。

二、蒸发与结晶工艺的基本原理蒸发是指将含氨尾气中的水分蒸发出来，使其达到干燥、浓缩的目的。

蒸发工艺的基本原理是利用加热的方法升高含氨尾气中的水分的蒸发温度，使水分蒸发，并经过凝结器将水分收集起来。

结晶是指将蒸发后得到的硫酸铵溶液进行恒温结晶，使得其中的硫酸铵结晶并分离出来。

结晶工艺的基本原理是利用硫酸铵在一定温度下的溶解度变化，得到一定的过饱和度后，萃取出其中已经结晶的硫酸铵。

1.蒸发过程（1）蒸发器的选择蒸发器是蒸发工艺的核心设备，不同的蒸发器对于含氨尾气的处理效果有很大的影响。

目前，常用的蒸发器有单效蒸发器、多效蒸发器和膜蒸发器等。

（2）蒸发条件蒸发的工艺条件和蒸发器的种类密切相关。

例如，单效蒸发器需要在高温高压下进行蒸发，而多效蒸发器则可以在较低的温度和压力下进行蒸发。

对于含氨尾气的处理，多效蒸发器具有处理效率高、能耗低等优点。

（3）蒸发装置的安全问题由于蒸发过程中含氨尾气中还可能存在着其他的有害气体，因此，在蒸发时，需要注意装置的安全问题。

合理的选材、设计合理的构造以及精密的蒸发参数对于蒸发器的安全保障有很重要的作用。

2.结晶过程结晶装置的选择同样对于含氨尾气的处理效果有着重要的影响。

目前，常用的结晶器有：真空下结晶器、喷雾结晶器和热交换膜结晶器等。

热交换膜结晶器的结晶效率较高，且能耗低。

不同的结晶器对于结晶条件的要求也不同。

例如，喷雾结晶器需要在较低的温度下结晶，而真空下结晶器和热交换膜结晶器则可以在较高的温度下结晶。

在选择结晶器时，需要根据具体的生产要求和工艺条件进行选择。

一、高浓度废水MVR蒸发浓缩结晶设备，工业废水mvr高效蒸发器生产工艺背景;MVR 是一种蒸发的技术，主要是通过二次蒸气压缩的方式来产生高温以及高压的蒸汽，并且通过高温以及高压的蒸汽来转化为热源。

MVR 工艺是一种非常先进的蒸发工艺，与传统的蒸发方式相对比较具有较大的优势，可以实现电能以及热能的转换，因此，MVR 蒸发工艺已经在多个行业当中得到了非常广泛的应用，可以进行废水的处理，同时也可以应用在硝酸盐的生产当中。

本文针对 MVR 工艺的特点以及废水处理的需求分析了 MVR 蒸发工艺的原理，同时重点研究了该蒸发工艺在废水处理当中的实践应用。

二、高浓度废水MVR蒸发浓缩结晶设备，工业废水mvr高效蒸发器生产工艺工作原理：136.一611.二988MVR 蒸发工艺在实际工作的过程中主要应用的是蒸发产生的二次蒸汽的能量，因此这种工艺的方法可以达到节能的目的，降低自身对于外界能源的需求。

MVR 蒸发装置当中的二次蒸汽主要是通过涡轮发动机来完成的，是一种针对特殊流体而进行设计的。

在 MVR 这种蒸发的工艺当中可以通过一个密闭的容器来进行加热，然后形成二次的水蒸气。

在通过压缩机的过程中会将这些蒸汽形成高温高压的形式，并且将这些高温、高压的蒸汽进行回流，然后作为蒸汽设备的热源，与此同此，高温高压的蒸汽可以在蒸发器当中进行冷却时使得物料得到蒸发，最终使得电能以及热能之间可以进行转换，达到节能的目的。

在整个设备当中充分地提升了热能，这利用的是温度以及压力的作用，通过反复循环的方式形成了二次蒸汽，并且不断地进行热能的提供。

同时，在蒸汽放热之后可以进行冷凝，并且形成更加高纯度的水，对这些水进行收集处理可以进行再次使用。

同时，在蒸发的过程中可以对原来进行浓缩，然后经过蒸发器进行排放。

整个 MVR 的设备可以对二次蒸汽进行回收利用，不断地提升了能源的利用效率。

三、高浓度废水MVR蒸发浓缩结晶设备，工业废水mvr高效蒸发器特点：MVR 蒸发工艺主要使用的是二次蒸汽的热量，可以达到节能能源的目的，因此，这种工艺的形式与传统的蒸发设备相比均有非常明显的优势。

物料流程：处理后的原液、进料泵、蒸馏水预热、不凝气预热、MVR降膜蒸发器加强制循环蒸发浓缩结晶器、出料、母液回系统或外排（物料离心打包）。

预热工艺：通过处理后的原液泵发系统的预热系统。

原液（30℃）通过蒸馏水预热器与MVR蒸发器排出的高温冷凝水（112℃）进行预热，原液预热到95℃,蒸馏水降温到40℃，换热后的蒸馏水通过管道输送水处理站进行处理。

通过预热后的热物料再经过不凝气预热器与不凝气（112℃）换热，进一步回收系统中剩余能量，原液升温至105℃，不凝气通过管道输送气处理系统。

136干燥1611煅烧2988降膜浓缩工艺：经过预热后的物料进入降膜蒸发器进行蒸发浓缩，经过降膜循环泵、降膜蒸发器与降膜分离器形成一个蒸发循环体系，原液流动过程中受换热管外压缩后的二次蒸汽加热，物料在降膜分离器内进行气液分离器，使物料的浓度达到百分之二十七左右（此时没有结晶物料析出，适合降膜加热器进行蒸发）。

强制循环蒸发结晶工艺：浓缩后的物料经强制循环泵进入强制循环蒸发器，流动过程中受换热管外压缩后的蒸汽加热，物料进入结晶分离器后沸腾蒸发，物料以一定的流速（1.8～2.5m/s）通过加热管及强制制循环蒸发器保持一定的静压，这样可以解决强制循环蒸发器换热管的结垢问题。

蒸发产生的二次蒸汽进入分离室，浓缩液停留在结晶分离室内育晶。

结晶分离工艺：待分离器内的结晶物料达到设计要求后，通过晶浆泵排出分离器，进入稠厚器，晶浆上清液通过溢流装置进入母液罐；稠厚的盐通过离心机分离出硫酸钠盐，离心母液进入母液罐暂存。

母液回流工艺：通过离心和溢流的母液温度降低，通过母液罐夹套用蒸汽对母液进行预热，使物料温度达到102℃；然后利用母液泵输送***统内继续蒸发结晶；在蒸发浓缩倍数增大时，可外排部分母液进污水处理站后续处理。

二次蒸汽流程：MVR蒸发浓缩器、二次蒸汽、除雾、压缩、冷凝、排放。

蒸发产生的二次蒸汽夹带有少量的液滴，蒸发产生的二次蒸汽在分离器内以一定的速度上升，并且在分离器内设有特殊结构的除雾装置，分离器经过这样的设计，能将二次蒸汽中夹带的微小液滴除去，经过除雾后的二次蒸汽进入压缩机的进气口，经过压缩机做功，将二次蒸汽的温度提升12℃。
