10KV高压环网柜出厂试验报告

  • 格式：docx
  • 大小：15.52 KB
  • 文档页数：1

贵州智能电气有限公司
10KV环网柜出厂试验报告
产品型号 XGW-12/630 出厂编号
本产品根据 GB3906-2006《3~35 交流金属封闭开关设备》 国家标准及本产品技术条件、 试验大纲的要求，
出厂前作如下检验和试验
序
号
检验项目 技术要求 检验方法 检验结论

1
外观检查

外观检查 箱体内外表面应平整光洁、 美观、 无锈蚀、 无磕碰损伤。 目测

标志检查 产品铭牌、 接线标记、 警示标志正确、 清晰、完整。 目测

2
防误操作 功能检查 检查负荷开关与接地开关联锁机构是否可靠。 检查防误入带电间隔是否可靠。 防止带电挂接地线和带接地线合闸。 带电显示装置、 电磁锁是否正常。 目测及
手动操作

3
结构与接线 正确性检查 检查零部件应符合图纸要求； 产品配线应符合接线方案， 接线正确， 工艺美观， 柜内的元件应符合各自的标准和技术条件。 目测
检验台

4
母线安装及 标识正确性 母线截面积选择应符合规定的选择原则； 母排无加工裂
纹， 表面镀层良好； 母排排列及涂漆颜色符合要求。
目测

5
机械操作
试验
负荷开关和接地开关各操作 5 次应无拒分、 拒合现象。 手动操作

6
工频耐压 试验 高压 回路 相对地及相间 42KV/1min 工频耐压
测试仪

负荷开关断口 48KV/1min

低压 回路 控制回路和辅助回路导电部分与开关底座之间2.0KV/1min
不同回路各导电部分之间、 同一导电回路
各分断点之间 2.5KV/1min

7
绝缘电阻
验证
各回路导电部件与地及相间的绝缘电阻 ≥1000MΩ 兆欧表

8
接地电阻 测试 各接地点牢靠,标志清晰,接地连续性满足 ≤100mΩ 接地电阻
测试仪
9 电气间隙 主回路带电部件对地及相间的距离 ≥125mm 卷尺
10 防护等级 IP20(￠ 12) □IP30(￠ 2.5) □IP40(￠ 1) 专用塞规

11
随机文件及
备件
柜体图纸文件资料、 配件、 备件等均齐全正确 目测

结论

检验员： 校核： 试验日期：

合集下载

高压柜出厂检验报告(11

高压柜出厂检验报告(11

合同号
本产品根据GB3906标准和本产品技术条件, 试验大纲要求, 出厂前作如下检查、试验：
一, 一般检查:
序号
检 查 项 目
技 术 要 求
记录及结论
1
框架结构
应符合图纸及工艺要求
2
表面喷涂及电镀
应符合图纸及工艺要求
3
元件装配
应符合图纸及工艺要求
4
辅助回路配线
应符合图纸及工艺要求
5
母线装配
应符合图纸及工艺要求
编号: Q/DF.B.11.41-12
高 压 柜 出 厂 检 验 报 告
订货单位:
产品名称:
型 号:
产品编号:
合 同 号:
报 告:
校 核:
审 定:
上 海 XX（ 集 团） 有 限 公 司
报告日期 年 月 日
固定式高压开关柜出厂检验报告
编号: Q/DF.B.11.41-12 No 1
产品名称
型号规格
产品编号
断路器应能自由脱扣
8
以30%额定分闸电压连续操作3次
断路器不应分闸
9
联动操作
隔离开关和前后门及接地装置按照“五防”操作程序联动试验各50次
三, 额定电压下的机械特性试验:
序号
测 试 项 目
技 术 要 求
记录及结论
1
合闸时间(S)
不大于0.1
2
三相触头不同期(ms)
不大于2
分
3
合闸三相触头弹跳量(ms)
不大于2
A
B
C
4
固有分闸时间(S)
不大于0.06
5
平均合闸速度(m/s)
0.4～0.8
6
10KV高压计量柜试验报告

10KV高压计量柜试验报告

10KV高压计量柜试验报告试验目的：本次试验旨在对10KV高压计量柜的性能进行评估，并验证其功能和安全性能。

试验方法：1.充电试验：将计量柜接入电源，设定电流和电压值，并观察计量柜的电压和电流显示是否准确。

2.负载试验：通过接入负载，检测计量柜的电压和电流显示是否准确，同时观察计量柜工作时的参数是否稳定。

3.高压试验：将计量柜接入10KV高压电源，观察计量柜工作时的参数是否稳定，并检测其绝缘性能是否满足要求。

4.开关试验：对计量柜内的开关进行操作，观察开关的动作是否灵活，无卡滞现象，并检测其接通状态是否稳定。

试验结果：1.充电试验结果表明，计量柜的电流和电压显示准确，与设定值基本一致，显示稳定，满足计量要求。

2.负载试验结果显示，计量柜对接入负载的电流和电压显示准确，与实际情况相符，且参数稳定，符合计量要求。

3.高压试验结果显示，计量柜在10KV高压下工作正常，参数稳定，绝缘性能良好，满足相关安全标准要求。

4.开关试验结果显示，计量柜内的开关动作灵活，无卡滞现象，接通状态稳定，满足操作要求。

结论：通过本次试验评估，可以得出以下结论：1.10KV高压计量柜的电流和电压显示准确，稳定可靠，满足计量要求。

2.计量柜对负载的电流和电压测量准确，参数稳定，满足计量要求。

3.计量柜在10KV高压下工作正常，具有良好的绝缘性能，满足安全标准要求。

4.计量柜内的开关动作灵活，接通状态稳定，满足操作要求。

建议：在使用10KV高压计量柜时1.定期对计量柜进行检测和维护，确保其准确性和可靠性。

2.严格按照操作要求进行开关操作，避免不必要的故障和损坏。

3.对计量柜的绝缘性能进行定期测试，确保其安全可靠性。

以上为本次10KV高压计量柜试验的报告，共计1200字。

GTHXGN-12全封闭全绝缘固体柜出厂试验报告

GTHXGN-12全封闭全绝缘固体柜出厂试验报告


2 机械特性试验
3 接地电路有效性检查
4 接线正确性检验
5 工频电压耐受试验
额定电压(kV)： 10 额定电流(A)： 630A
额定绝缘水平：75/35
页码 3-4 4 5 5 5
结论
三、检验依据 1、GB3906-91 2、GB/T16934-97 3、GB3309-89 4、GB4208-93 5、GB311.1-97
尺
母线的连接正确，搭接面平整，有防电化
和防松措施，符合载流量要求，表面无明
电路连接 显锤痕和划痕，折弯处无伤痕。相序排列 检查 正确。
目测
辅助回路接线正确，整齐美观，标号头号 目测
码管字迹清晰、正确、不易掉色
1.2
钢直
电气间隙≮125（相间、对地）
尺
电气间隙 10kV
爬电距离
钢直 电气间隙≮155（相对传动轴、门）
高压避雷器 HY5WZ-17/45
带电显示器 DXN-10T
生产厂家
数量
上海红申电气
3
上海红申电气
1
上海红申电气
1
上海红申电气
1
上海红申电气
3
注：上表中的“√”表示该产品有生产许可证或经过了型式试验。
备注 √ √
√ √
附录二 检测项目
1 一般检查 序
检查项目 号ຫໍສະໝຸດ 技术要求铭牌安装牢固、端正、内容正确、清晰， 主要元件安装合理，附件齐全。
《3～35kV 交流金属封闭开关设备》 《电能计量柜》 《交流开关设备常温下的机械试验》 《外壳防护等级分类》 《高压输变电设备的绝缘配合》
四、检验结论： 本产品经检验合格，准予出厂。
附录一 主要元器件表
10KV高压环网柜(交接)试验

10KV高压环网柜(交接)试验

试验日期
2016年12月26日
试验性质：交接
测试环境
天气：晴
环境温度：10℃
环境湿度：50%
使用仪表:欧姆表，交流耐压仪
设备名称
出厂编号
额定电压
额定电流
出厂时间
HXGN15-12（进线）
2016033013
12KV
630A
2016.4
HXGN15-12（出线）
2016033014
12KV
100A
2016.4
42
1
结论及分析：合格
审核：李国东试验者：徐丽贺传斌日期：2016年12月26日
【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】

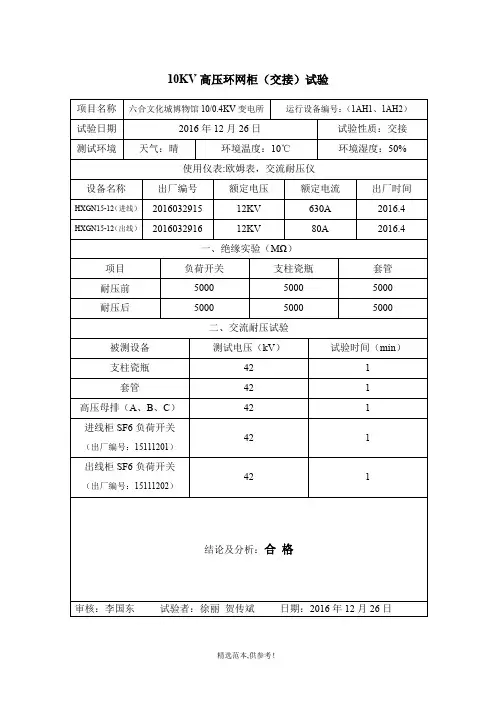

10KV高压环网柜（交接）试验
项目名称
六合文化城博物馆10/0.4KV变电所
运行设备编号：（1AH1、1AH2）
试验日期
2016年12月26日
试验性质：交接
测试环境
天气：晴
环境温度：10℃
环境湿度：50%
使用仪表:欧姆表，交流耐压仪
设备名称
出厂编号
额定电压
额定电流
出厂时间
HXGN15-12（进线）
2016032915
一、绝缘实验（MΩ）
项目
负荷开关
支柱瓷瓶
套管
耐压前
5000
5000
5000
耐压后
5000
5000
5000
二、交流耐压试验
被测设备
测试电压（kV）
试验时间（min）
支柱瓷瓶
42
1
套管
42
1
高压母排（A、B、C）
42
