APD光电二极管特性测试实验 一、实验目的 1、学习掌握APD光电二极管的工作原理 2、学习掌握APD光电二极管的基本特性 3、掌握APD光电二极管特性测试方法 4、了解APD光电二极管的基本应用 二、实验内容 1、APD光电二极管暗电流测试实验 2、APD光电二极管光电流测试实验 3、APD光电二极管伏安特性测试实验 4、APD光电二极管雪崩电压测试实验 5、APD光电二极管光电特性测试实验 6、APD光电二极管时间响应特性测试实验 7、APD光电二极管光谱特性测试实验 三、实验仪器 1、光电探测综合实验仪 1个 2、光通路组件 1套 3、光照度计 1台 4、光敏电阻及封装组件 1套 5、2#迭插头对（红色，50cm） 10根 6、2#迭插头对（黑色，50cm） 10根 7、三相电源线 1根 8、实验指导书 1本 9、示波器 1台 四、实验原理 雪崩光电二极管APD—Avalanche Photodiode是具有内部增益的光检测器，它可以用来检测微弱光信号并获得较大的输出光电流。 雪崩光电二极管能够获得内部增益是基于碰撞电离效应。当PN结上加高的反偏压时，耗尽层的电场很强，光生载流子经过时就会被电场加速，当电场强度足够高(约3x105V／cm)时，光生载流子获得很大的动能，它们在高速运动中与半导体晶格碰撞，使晶体中的原子电离，从而激发出新的电子一空穴对，这种现象称为碰撞电离。碰撞电离产生的电子一空穴对在强电场作用下同样又被加速，重复前一过程，这样多次碰撞电离的结果使载流子迅速增加，电流也迅速增大，这个物理过程称为雪崩倍增效应。 图6-1为APD的一种结构。外侧与电极接触的P区和N区都进行了重掺杂，分别以P+和N+表示；在I区和N+区中间是宽度较窄的另一层P区。APD工作在大的反偏压下，当反偏压加大到某一值后，耗尽层从N+-P结区一直扩展(或称拉通)到P+区，包括了中间的P层区和I区。图4的结构为拉通型APD的结构。从图中可以看到，电场在I区分布较弱，而在N+-P区分布较强，碰撞电离区即雪崩区就在N+-P区。尽管I区的电场比N+-P区低得多，但也足够高(可达2x104V／cm)，可以保证载流子达到饱和漂移速度。当入射光照射时，由于雪
课程设计任务书 课程设计任务书
目录： 实验目的 (1) 实验内容 (1) 实验仪器 (1) 实验原理 (1) 注意事项 (4) 实验步骤 (5) 实验结果 (12) 实验总结 (15) 参考文献 (15)
光电二极管特性测试实验 一、实验目的 1、学习光电二极管的基本工作原理； 2、掌握光电二极管的基本特性参数及其测量方法，并完成对其光照灵敏度、伏安特性、时间响应特性和光谱响应特性的测量； 3、通过学习，能够对其他光伏器件有所了解。 二、实验内容 1、光电二极管暗电流测试实验 2、光电二极管伏安特性测试实验 3、光电二极管光照特性测试实验 4、光电二极管时间特性测试实验 5、光电二极管光谱特性测试实验 三、实验仪器 1、光电二极管综合实验仪 1个 2、光通路组件 1套 3、光照度计 1个 4、电源线 1根 5、2#迭插头对（红色，50cm） 10根 6、2#迭插头对（黑色，50cm） 10根 7、三相电源线 1根 8、实验指导书 1本 四、实验原理 1、概述 随着光电子技术的发发展,光电检测在灵敏度、光谱响应范围及频率我等技术方面要求越来越高，为此，近年来出现了许多性能优良的光伏检测器，如硅锗光电二极管、PIN光电二极管和雪崩光电二极管（APD）等。光敏晶体管通常指光电二极管和光电三极管，通常又称光敏二极管和三敏三极管。 光敏二极管的种类很多，就材料来分，有锗、硅制作的光敏二极管，也有III－V族化合物及其他化合物制作的二极管。从结构我来分，有PN结、PIN结、异质结、肖特基势垒及点接触型等。从对光的响应来分，有用于紫外光、红外光等种类。不同种类的光敏二极管，具胡不同的光电特性和检测性能。例如，锗光敏二极管与硅光敏二极管相比，它在红外光区域有很大的灵敏度，如图所示。这是由于锗材料的禁带宽度较硅小，它的本征吸收限处于红外区域，因此在近红外光区域应用；再一方面，锗光敏二极管有较大的电流输出，但它比硅光敏二极管有较大的反向暗电流，因此，它的噪声较大。又如，PIN型或雪崩型光敏二极管与扩散型PN结光敏二极管相比具有很短的时间响应。因此，在使用光敏二极管进要了解其类型及性能是非常重要的。 光敏二极管和光电池一样，其基本结构也是一个PN结。与光电池相比，它的突出特点是结面积小，因此它的频率特性非常好。光生电动势与光电池相同，
PIN光电二极管 1. 工作原理 在上述的光电二极管的PN结中间掺入一层浓度很低的N型半导体，就可以增大耗尽区的宽度，达到减小扩散运动的影响，提高响应速度的目的。由于这一掺入层的掺杂浓度低，近乎本征（Intrinsic）半导体，故称I层，因此这种结构成为PIN光电二极管。I层较厚，几乎占据了整个耗尽区。绝大部分的入射光在I层内被吸收并产生大量的电子-空穴对。在I层两侧是掺杂浓度很高的P型和N型半导体，P层和N层很薄，吸收入射光的比例很小。因而光产生电流中漂移分量占了主导地位，这就大大加快了响应速度。 通过插入I层，增大耗尽区宽度达到了减小扩散分量的目的，但是过大的耗尽区宽度将延长光生载流子在耗尽区内的漂移时间，反而导致响应变慢，因此耗尽区宽度要合理选择。通过控制耗尽区的宽度可以改变PIN观点二极管的响应速度。 2. PIN光电二极管的主要特性 (1) 截止波长和吸收系数 只有入射光子的能量 PIN型光电二极管 也称PIN结二极管、PIN二极管，在两种半导体之间的PN结，或者半导体与金属之间的结的邻近区域，在P区与N区之间生成I型层，吸收光辐射而产生光电流的一种光检测器。具有结电容小、渡越时间短、灵敏度高等优点。 目录 PIN型光电二极管的结构 PIN结的导电特性 PIN型光电二极管的主要参数 PIN型光电二极管的典型应用
PIN型光电二极管的结构 pin结二极管的基本结构有两种，即平面的结构和台面的结 构，如图1所示。对于Si-pin133结二极管，其中i型层的载流子浓度很低（约为10cm数量级）电阻 率很高、（约为k-cm数量级），厚度W一般较厚（在10～200m 之间）；i型层两边的p型和n型半导体的掺杂浓度通常很高（即为重掺杂）。 平面结构和台面结构的i型层都可以采用外延技术来制作，高掺杂的p+层可以采用热扩散或者离子注入技术来获得。平面结构二极管可以方便地采用常规的平面工艺来制作。而台面结构二极管还需要进行台面制作（通过腐蚀或者挖槽来实现）。台面结构的优点是：①去掉了平面结的弯曲部分，改善了表面击穿电压；②减小了边缘电容和电感，有利于提高工作频率。 PIN结的导电特性 pin 结就是在 pin 结的空间电荷区分别在 i 型层两边的界面处，而整个的 i 型层中没有空间电荷，但是存在由两边的空间电荷所产生出来的电场——内建电场，所以 pin 结的势垒区就是整个的 i 型层。 ①基本概念： 众所周知，一般 p-n 结的导电（较大的正向电流以及很小的反向电流）主要是由于少数载流子在势垒区以外的两边扩散区中进行扩散所造成的；扩散区是不存在电场的电中性区。在此实际上也就暗示着载流子渡越势垒区的速度很快，即忽略了存在强电场的势垒区的阻挡作用；当然，这种处理也只有在势垒区较薄（小于载流子的平均自由程）时才是允许的。而对于势垒区厚度较大（≈载流子平均自由程）的p-n 结，则就需要考虑载流子在渡越势垒区的过程中所造成的影响，这种影响主要就是将增加一定的产生-复合电流。
光敏二极管特性测试实验 一、实验目的 1.学习光电器件的光电特性、伏安特性的测试方法； 2.掌握光电器件的工作原理、适用范围和应用基础。 二、实验内容 1、光电二极管暗电流测试实验 2、光电二极管光电流测试实验 3、光电二极管伏安特性测试实验 4、光电二极管光电特性测试实验 5、光电二极管时间特性测试实验 6、光电二极管光谱特性测试实验 7、光电三极管光电流测试实验 8、光电三极管伏安特性测试实验 9、光电三极管光电特性测试实验 10、光电三极管时间特性测试实验 11、光电三极管光谱特性测试实验 三、实验仪器 1、光电二三极管综合实验仪 1个 2、光通路组件 1套 3、光照度计 1个 4、电源线 1根 5、2#迭插头对（红色，50cm） 10根 6、2#迭插头对（黑色，50cm） 10根 7、三相电源线 1根 8、实验指导书 1本 四、实验原理 1、概述
随着光电子技术的发发展,光电检测在灵敏度、光谱响应范围及频率我等技术方面要求越来越高，为此，近年来出现了许多性能优良的光伏检测器，如硅锗光电二极管、PIN光电二极管和雪崩光电二极管（APD）等。光敏晶体管通常指光电二极管和光电三极管，通常又称光敏二极管和三敏三极管。 光敏二极管的种类很多，就材料来分，有锗、硅制作的光敏二极管，也有III－V族化合物及其他化合物制作的二极管。从结构我来分，有PN结、PIN结、异质结、肖特基势垒及点接触型等。从对光的响应来分，有用于紫外光、红外光等种类。不同种类的光敏二极管，具胡不同的光电特性和检测性能。例如，锗光敏二极管与硅光敏二极管相比，它在红外光区域有很大的灵敏度，如图所示。这是由于锗材料的禁带宽度较硅小，它的本征吸收限处于红外区域，因此在近红外光区域应用；再一方面，锗光敏二极管有较大的电流输出，但它比硅光敏二极管有较大的反向暗电流，因此，它的噪声较大。又如，PIN型或雪崩型光敏二极管与扩散型PN结光敏二极管相比具有很短的时间响应。因此，在使用光敏二极管进要了解其类型及性能是非常重要的。 光敏二极管和光电池一样，其基本结构也是一个PN结。与光电池相比，它的突出特点是结面积小，因此它的频率特性非常好。光生电动势与光电池相同，但输出电流普遍比光电池小，一般为数微安到数十微安。按材料分，光敏二极管有硅、砷化铅光敏二极管等许多种，由于硅材料的暗电流温度系数较小，工艺较成熟，因此在实验际中使用最为广泛。 光敏三极管与光敏二极管的工作原理基本相同，工作原理都是基于内光电效应，和光敏电阻的差别仅在于光线照射在半导体PN结上，PN结参与了光电转换过程。 2、光电二三极管的工作原理 光生伏特效应：光生伏特效应是一种内光电效应。光生伏特效应是光照使不均匀半导体或均匀半导体中光生电子和空穴在空间分开而产生电位差的现象。对于不均匀半导体，由于同质的半导体不同的掺杂形成的PN结、不同质的半导体组成的异质结或金属与半导体接触形成的肖特基势垒都存在内建电场，当光照射这种半导体时，由于半导体对光的吸收而产生了光生电子和空穴，它们在内建电场的作用下就会向相反的方向移动和聚集而产生电位差。这种现象是最重要的一类光生伏特效应。均匀半导体体内没有内建电场，当光照射时，因眼光生载流子浓度梯度不同而引起载流子的扩散运动，且电子和空穴的迁移率不相等，使两种载流

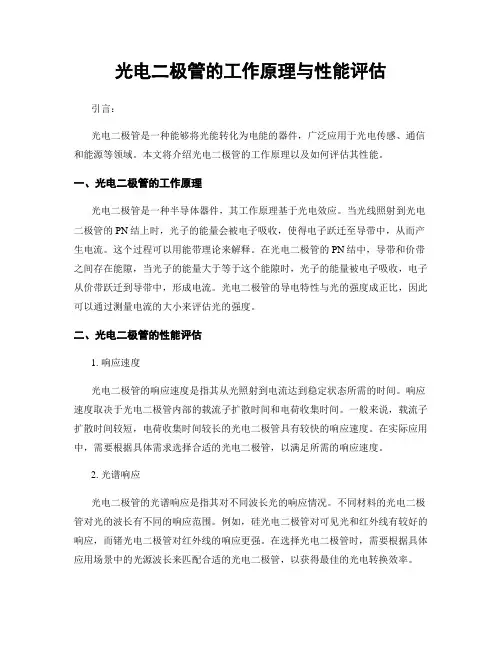

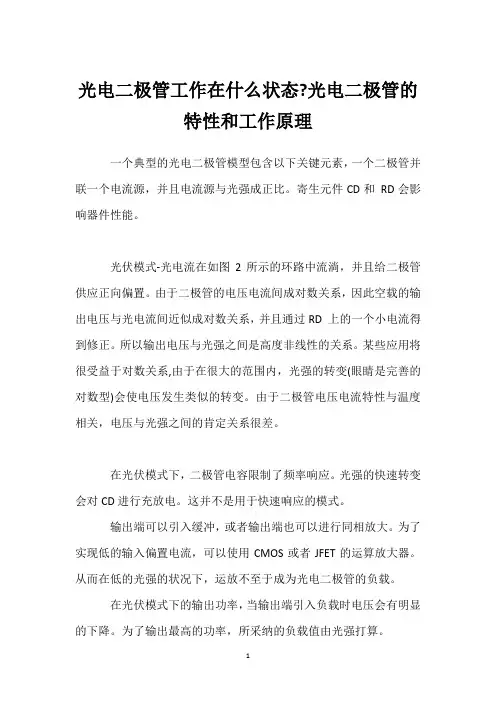

光电二极管教程 工作原理 结光电二极管是一种基本器件，其功能类似于一个普通的信号二极管，但在结半导体的耗尽区吸收光时，它会产生光电流。光电二极管是一种快速，高线性度的器件，在应用中具有高量子效率，可应用于各种不同的场合。 根据入射光确定期望的输出电流水平和响应度是有必要的。图1描绘了一个结光电二极管模型，它由基本的独立元件组成，这样便于直观了解光电二极管的主要性质，更好地了解Thorlabs光电二极管工作过程。 图1: 光电二极管模型 光电二极管术 响应度 光电二极管的响应度可以定义为给定波长下，产生的光电流(I PD)和入射光功率(P)之比： 工作模式(光导模式和光伏模式) 光电二极管可以工作在这两个模式中的一个: 光导模式(反向偏置)或光伏模式(零偏置)。工作模式的选择根据应用中速度和可接受暗电流大小(漏电流)而定。 光导模式
处于光导模式时，有一个外加的偏压，这是我们DET系列探测器的基础。电路中测得的电流代表器件接受到的 光照; 测量的输出电流与输入光功率成正比。外加偏压使得耗尽区的宽度增大，响应度增大，结电容变小，响应 度趋向直线。工作在这些条件下容易产生很大的暗电流，但可以选择光电二极管的材料以限制其大小。(注: 我 们的DET器件都是反向偏置的，不能工作在正向偏压下。) 光伏模式 光伏模式下，光电二极管是零偏置的。器件的电流流动被限制，形成一个电压。这种工作模式利用了光伏效应， 它是太阳能电池的基础。当工作在光伏模式时，暗电流最小。 暗电流 暗电流是光电二极管有偏压时的漏电流. 工作在光导模式时, 容易出现更高的暗电流, 并与温度直接相关. 温度 每增加 10 °C, 暗电流几乎增加一倍, 温度每增加 6 °C, 分流电阻增大一倍. 显然, 应用更大的偏压会降低结电 容, 但也会增加当前暗电流的大小. 当前的暗电流也受光电二极管材料和有源区尺寸的影响. 锗器件暗电流很大, 硅器件通常比锗器件暗电流小.下 表给出了几种光电二极管材料及它们相关的暗电流, 速度, 响应波段和价格。 Material Dark Current Speed Spectral Range Cost Silicon (Si) Low High Speed Visible to NIR Low Germanium (Ge) High Low Speed NIR Low Gallium Phosphide (GaP) Low High Speed UV to Visible Moderate Indium Gallium Arsenide (InGaAs) Low High Speed NIR Moderate Indium Arsenide Antimonide (InAsSb) High Low Speed NIR to MIR High High High Speed NIR High Extended Range Indium Gallium Arsenide (InGaAs) High Low Speed NIR to MIR High Mercury Cadmium Telluride (MCT, HgCdTe) 结电容 结电容（C j）是光电二极管的一个重要性质，对光电二极管的带宽和响应有很大影响。需要注意的是，结区面积 大的二极管结体积也越大，也拥有较大的充电电容。在反向偏压应用中，结的耗尽区宽度增加，会有效地减小结 电容，增大响应速度。 带宽和响应 负载电阻和光电二极管的电容共同限制带宽。要得到最佳的频率响应，一个50欧姆的终端需要使用一条50欧姆 的同轴电缆。带宽（f BW）和上升时间响应（t r）可以近似用结电容（C j）和负载电阻（R load）表示：
北方民族大学 课程设计报告 院（部、中心）电气信息工程学院 姓名学号 专业测控技术与仪器班级测控技术与仪器101 同组人员 课程名称光电技术综合技能训练 设计题目名称光敏二极管的性能测试 起止时间 成绩 指导教师签名盛洪江 北方民族大学教务处制 摘要 随着光电子技术的发发展,光电检测在灵敏度、光谱响应范围及频率我等技术方面要求越来越高，为此，近年来出现了许多性能优良的光伏检测器，如硅锗光电二极管、PIN光电二极管和雪崩光电二极管（APD）等。光敏晶体管通常指光电二极管和光电三极管，通常又称光敏二极管和三敏三极管。 关键词:光敏二极管、ELVIS实验平台、LABView8.6、OSLO软件 引言 光敏二极管的种类很多，就材料来分，有锗、硅制作的光敏二极管，也有III－V族化合物及其他化合物制作的二极管。从结构我来分，有PN结、PIN结、异质结、肖特基势垒及点接触型等。从对光的响应来分，有用于紫外光、红外光等种类。不同种类的光敏二极管，具不同的光电特性和检测性能。 光敏二极管和光电池一样，其基本结构也是一个PN结。与光电池相比，它的突出特点是结面积小，因此它的频率特性非常好。光生电动势与光电池相同，但输出电流普遍比光电池小，一般为数微安到数十微安。按材料分，光敏二极管有硅、砷化铅光敏二极管等许多种，由于硅材料的暗电流温度系数较小，工艺较成熟，因此在实验际中使用最为广泛。
目录 摘要 1 引言 1 目录 2 光敏二极管 3 光电效应 4 光电导效应 4 光生伏特效应 4 光敏二极管的工作原理 5 光敏二极管 5 LabVIEW软件5 总结 6 附录7 程序设计原理图7 结果图8 实验连线9 光敏二极管 光敏二极管的种类很多，就材料来分，有锗、硅制作的光敏二极管，也有III－V族化合物及其他化合物制作的二极管。从结构我上来分，有PN结、PIN结、异质结、肖特基势垒及点接触型等。从对光的响应来分，有用于紫外光、红外光等种类。不同种类的光敏二极管，具胡不同的光电特性和检测性能。 光敏二极管的结构和普通二极管相似，只是它的PN结装在管壳顶部，光线通过透镜制成的窗口，可以集中照射在PN结上，图1（a）是其结构示意图。光敏二极管在电路中通常处于反向偏置状态，如图1（b）所示。 光电效应 光电导效应 若光照射到某些半导体材料上时，透过到材料内部的光子能量足够大，某些电子吸收光子的能量，从原来的束缚态变成导电的自由态，这时在外电场的作用下，流过半导体的电流会增大，即半导体的电导会增大，这种现象叫光电导效应。它是一种内光电效应。 光电导效应可分为本征型和杂质型两类。前者是指能量足够大的光子使电子离开价带跃入导带，价带中由于电子离开而产生空穴，在外电场作用下，电子和空穴参与电导，使电导增加。杂质型光电导效应则是能量足够大的光子使施主能级中的电子或受主能级中的空穴跃

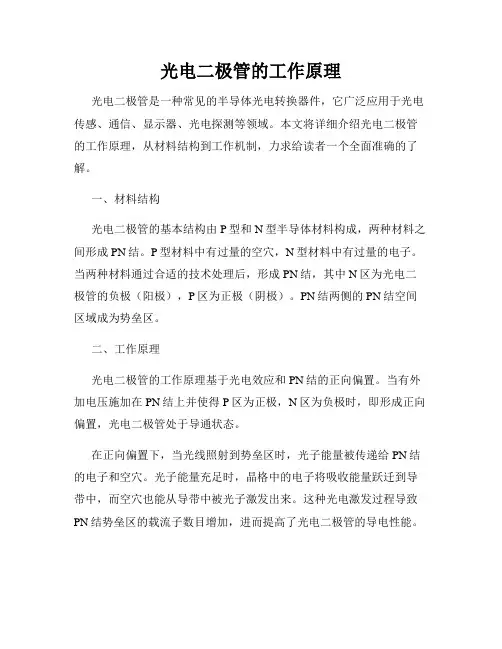

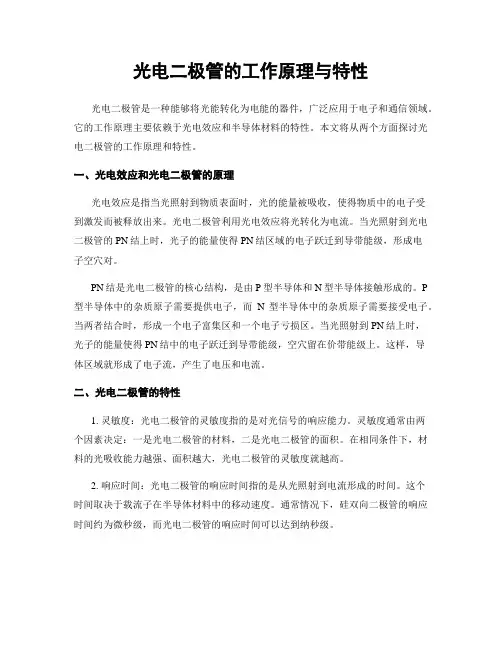

光电二极管的工作原理与应用 学生：李阳洋王煦何雪瑞黄艺格指导老师：陈永强 摘要：光电二极管是结型器件。当光照射在P-N结时,光子被吸收,产生电子-空穴对,电子和空穴在结区被结电场所收集,在外电路形成光电流。为了保证绝大部分响应波长的入射光能在结区吸收,这就要求空间电荷区有足够宽度,所以外电路加有足够的反偏电压。 关键词：光电二极管;光电流;暗电流;反偏电压;光功率 1、引言 随着科学技术的发展，在信号传输和存储等环节中，越来越多地应用光信号。采用光电子系统的突出优点是，抗干扰能力较强、传送信息量大、传输耗损小且工作可靠。光电二极管是光电子系统的电子器件。光电二极管（photodiode）是一种能够将光根据使用方式转换成电流或者电压信号的光探测器。常见的传统太阳能电池就是通过大面积的光电二极管来产生电能。 2、工作原理 光电二极管是将光信号转换成电流或电压信号的特殊二极管，它与常规二极管结构上基本相似，都具有一个PN结，但光电二极管在设计和制作时尽量使PN结的面积相对较大，以便接收入射光。其基本原理是当光照在二极管上时，被吸收的光能转换成电能。光电二极管工作在反向电压作用下，只通过微弱的电流（一般小于0.1微安），称为暗电流，有光照时，携带能量的光子进入PN结后，把能量传给共价键上的电子，使有些电子挣脱共价键，而产生电子-空穴对，称为光生载流子，因为光生载流子的数目是有限的，而光照前多子的数目远大于光生载流子的数目，所以光生载流子对多子的影响是很小的，但少子的数目少有比较大的影响，这就是为什么光电二极管是工作在反向电压下而不是正向电压下，于是在反向电压作用下被光生载流子影响而增加的少子参加漂流运动，在P区，光生电子扩散到PN结，如果P区厚度小于电子扩散长度，那么大部分光生电子将能穿过P区到达PN结，在N区也是相同的道理，也因此光电二极管在制作时，PN结的结深很浅，以促使少子的漂移。综上若光的强度越大，反向电流也就越大，这种特性称为光导电，而这种现象引起的电流称为光电流。总的来说光电二极管的工作是一个吸收的过程，它将光的变化转换成反向电流的变化，光照产生电流和暗电流的综合就是光电流，因此光电二极管的暗电流因尽量最小化来提器件对光的灵敏度，光的强度与光电流成正比，因而就可以把光信号转换成电信号。 图1基本工作原理
实验四PIN光电二极管特性测试 一、实验目的 1、学习掌握PIN光电二极管的工作原理 2、学习掌握PIN光电二极管的基本特性 3、掌握PIN光电二极管特性测试的方法 4、了解PIN光电二极管的基本应用 二、实验内容 1、PIN光电二极管暗电流测试实验 2、PIN光电二极管光电流测试实验 3、PIN光电二极管伏安特性测试实验 4、PIN光电二极管光电特性测试实验 5、PIN光电二极管时间响应特性测试实验 6、PIN光电二极管光谱特性测试实验 三、实验器材 1、光电探测综合实验仪1个 2、光通路组件1套 3、光照度计1台 4、PIN 光电二极管及封装组件1套 5、2#迭插头对（红色，50cm）10根 6、2#迭插头对（黑色，50cm）10根 7、三相电源线1根 8、实验指导书1本 9、示波器1台 四、实验原理 光电探测器PIN管的静态特性测量是指PIN光电二极管在无光照时的P-N结正负极、击穿电压、暗电流Id以及在有光照的情况下的输入光功率和输出电流的关系（或者响应度），光谱响应特性的测量。 图5-1 PIN光电二极管的结构和它在反向偏压下的电场分布 图5-1是PIN光电二极管的结构和它在反向偏压下的电场分布。在高掺杂P型和N型半导体之间生长一层本征半导体材料或低掺杂半导体材料，称为I层。在半导体PN结中，掺杂浓度和耗尽层宽度有如下关系： LP/LN=DN/DP
其中：DP和DN 分别为P区和N区的掺杂浓度；LP和LN分别为P区和N区的耗尽层的宽度。在PIN中，如对于P层和I层(低掺杂N型半导体)形成的PN结，由于I层近于本征半导体，有 DN<
光电二极管特性测试及其变换电路 1实验目的 (1)学习掌握光电二极管的工作原理 (2)学习掌握光电二极管的基本特性 (3)掌握光电二极管特性测试的方法 (4)了解光电二极管的基本应用 2实验内容 (1)光电二极管暗电流测试实验 (2)光电二极管光电流测试实验 (3)光电二极管伏安特性测试实验 (4)光电二极管光电特性测试实验 (5)光电二极管时间特性测试实验 (6)光电二极管光谱特性测试实验 3实验仪器 (1)光电器件实验仪1台 (2)示波器1台 (3)万用表1个 (4)计算机1套 4实验原理 光电二极管又称光敏二极管。制造一般光电二极管的材料几乎全部选用硅或锗的单晶材料。由于硅器件较锗器件暗电流、温度系数都小得多,加之制作硅器件采用的平面工艺使其管芯结构很容易精确控制，因此,硅光电二极管得到了广泛应用。 光电二极管的结构和普通二极管相似，只是它的PN结装在管壳顶部，光线通过透镜制成的窗口，可以集中照射在PN结上，图1（a）是其结构示意图。光敏二极管在电路中通常处于反向偏置状态，如图1（b）所示。
（a）结构示意图（b）基本电路 图1 光电二极管结构图 PN结加反向电压时，反向电流的大小取决于P区和N区中少数载流子的浓度，无光照时P区中少数载流子(电子)和N区中的少数载流子(空穴)都很少，因此反向电流很小。但是当光照射PN结时，只要光子能量hv大于材料的禁带宽度，就会在PN结及其附近产生光生电子—空穴对，从而使P区和N区少数载流子浓度大大增加。这些载流子的数目，对于多数载流子影响不大，但对P区和N 区的少数载流子来说，则会使少数载流子的浓度大大提高，在反向电压（P区接负，N区接正）作用下，反向饱和漏电流大大增加，形成光电流，该光电流随入射光照度的变化而相应变化。光电流通过负载R L时，在电阻两端将得到随人射光变化的电压信号如果入射光的照度改变，光生电子—空穴对的浓度将相应变动，通过外电路的光电流强度也会随之变动，光敏二极管就把光信号转换成了电信号。 5注意事项 1、实验之前，请仔细阅读光电探测综合实验仪说明，弄清实验箱各部分的功能及拨位开关的意义； 2、当电压表和电流表显示为“1＿”是说明超过量程，应更换为合适量程； 3、连线之前保证电源关闭。 4、实验过程中，请勿同时拨开两种或两种以上的光源开关，这样会造成实验所测试的数据不准确。 6实验步骤 6.1光电二极管暗电流测试 实验装置原理框图如图2所示，但是在实际操作过程中，光电二极管和光电三极管的暗电流非常小，只有nA数量级。这样，实验操作过程中，对电流表的要求较高，本实验中，采用电路中串联大电阻的方法，将图2中的RL改为20M，
光电二极管及其相关的前置放大器是基本物理量和电子量之间的桥梁。许多精密应用领域需要检测光亮度并将之转换为有用的数字信号。光检测电路可用于CT扫描仪、血液分析仪、烟雾检测器、位置传感器、红外高温计和色谱分析仪等系统中。在这些电路中,光电二极管产生一个与照明度成比例的微弱电流。而前置放大器将光电二极管传感器的电流输出信号转换为一个可用的电压信号。看起来好象用一个光电二极管、一个放大器和一个电阻便能轻易地实现简单的电流至电压的转换,但这种应用电路却提出了一个问题的多个侧面。为了进一步扩展应用前景,单电源电路还在电路的运行、稳定性及噪声处理方面显示出新的限制。 本文将分析并通过模拟验证这种典型应用电路的稳定性及噪声性能。首先探讨电路工作原理,然后如果读者有机会的话,可以运行一个SPICE模拟程序,它会很形象地说明电路原理。以上两步是完成设计过程的开始。第三步也是最重要的一步（本文未作讨论）是制作实验模拟板。 1 光检测电路的基本组成和工作原理 设计一个精密的光检测电路最常用的方法 是将一个光电二极管跨接在一个CMOS输入 放大器的输入端和反馈环路的电阻之间。这种 方式的单电源电路示于图1中。 在该电路中,光电二极管工作于光致电压 （零偏置）方式。光电二极管上的入射光使之 产生的电流I SC从负极流至正极,如图中所示。由于CMOS放大器反相输入端的输入阻抗非常高,二极管产生的电流将流过反馈电阻R F。输出电压会随着电阻R F两端的压降而变化。 图中的放大系统将电流转换为电压,即 V OUT = I SC×R F（1） 图1 单电源光电二极管检测电路 式（1）中,V OUT是运算放大器输出端的电压,单位为V;I SC是光电二极管产生的电流,单位为A;R F是放大器电路中的反馈电阻,单位为W 。图1中的C RF是电阻R F的寄生电容和电路板的分布电容,且具有一个单极点为1/（2p R F C RF）。 用SPICE可在一定频率范围内模拟从光到电压的转换关系。模拟中可选的变量是放大器的反馈元件R F。用这个模拟程序,激励信号源为I SC,输出端电压为V OUT。 此例中,R F的缺省值为1MW ,C RF为0.5pF。理想的光电二极管模型包括一个二极管和理想的电流源。给出这些值后,传输函数中的极点等于1/（2p R F C RF）,即318.3kHz。改变R F 可在信号频响范围内改变极点。
APD光电二极管特性测试实验 APD光电二极管特性测试实验 1，实验目的 1，学习掌握APD光电二极管的工作原理2，学习掌握APD光电二极管的基本特性3，掌握APD光电二极管特性测试方法4，了解APD光电二极管的基本应用 2，实验内容有 1，APD光电二极管暗电流测试实验2，APD光电二极管光电流测试实验3，APD光电二极管伏安特性测试实验4，APD光电二极管雪崩电压测试实验5、APD光电二极管光电特性测试实验6、APD光电二极管时间响应特性测试实验7、APD光电二极管光谱特性测试实验 3、实验仪器 1、光电检测综合实验仪器1 2、光路组件1组 3、测光表1组 4、1组5和2#重叠插头对(红色，50厘米)和10组6和2#重叠插头对(黑色，50厘米)10根7相电力电缆，1根8相电源线，1本9实验说明书，1台 4示波器， 雪崩光电二极管APD—雪崩光电二极管是一种具有内部增益的光电探测器，可用于探测微弱的光信号并获得较大的输出光电流。 雪崩光电二极管的内部增益基于碰撞电离效应。当高反向偏置电
压施加到PN结时， 5 耗尽层中的电场非常强，并且光生载流子在通过时将被电场加速。当电场强度足够高(约3x10v/cm)时，光生载流子获得大量动能。它们与半导体晶格高速碰撞，电离晶体中的原子，从而激发新的电子-空穴对。这种现象被称为碰撞电离碰撞电离产生的电子-空穴对也在强电场的作用下加速，并重复前面的过程。由于多次碰撞电离，载流子迅速增加，电流迅速增加。这一物理过程被称为雪崩倍增效应。 ++ 图6-1是APD的结构与电极接触的外侧的P区和N区被重掺杂，分别由P和N + 表示；在I区和n区的中间是另一层宽度较窄的p区APD在大的反向偏置下工作。当反向偏置电压增加到 ++ 到一定值时，耗尽层从N-P结区延伸到P区，包括中间P层区和I + 区图4的结构是直通APD结构从图中可以看出，电场分布在区域一相对较弱，但在区域N-P ++ 相对较强。碰撞电离区，即雪崩区，位于n-p区虽然I区的电场比
?光电二极管及其相关的前置放大器是基本物理量和电子量之间的桥梁。许多精密应用领域需要检测光亮度并将之转换为有用的数字信号。光检测电路可用于CT扫描仪、血液分析仪、烟雾检测器、位置传感器、红外高温计和色谱分析仪等系统中。在这些电路中，光电二极管产生一个与照明度成比例的微弱电流。而前置放大器将光电二极管传感器的电流输出信号转换为一个可用的电压信号。看起来好象用一个光电二极管、一个放大器和一个电阻便能轻易地实现简单的电流至电压的转换，但这种应用电路却提出了一个问题的多个侧面。为了进一步扩展应用前景，单电源电路还在电路的运行、稳定性及噪声处理方面显示出新的限制。 本文将分析并通过模拟验证这种典型应用电路的稳定性及噪声性能。首先探讨电路工作原理，然后如果读者有机会的话，可以运行一个SP IC E模拟程序，它会很形象地说明电路原理。以上两步是完成设计过程的开始。第三步也是最重要的一步（本文未作讨论）是制作实验模拟板。 1 光检测电路的基本组成和工作原理 设计一个精密的光检测电路最常用的方法是将一个光电二极管跨接在一个CMOS 输入放大器的输入端和反馈环路的电阻之间。这种方式的单电源电路示于图1中。 在该电路中，光电二极管工作于光致电压（零偏置）方式。光电二极管上的入射光使之产生的电流ISC从负极流至正极，如图中所示。由于CMOS放大器反相输入端的输入阻抗非常高，二极管产生的电流将流过反馈电阻RF。输出电压会随着电阻RF两端的压降而变化。 图中的放大系统将电流转换为电压，即 VOUT = ISC ×RF （1）
图1 单电源光电二极管检测电路 式（1）中，VOUT是运算放大器输出端的电压，单位为V;ISC是光电二极管产生的电流，单位为A;RF是放大器电路中的反馈电阻，单位为W 。图1中的CRF是电阻RF的寄生电容和电路板的分布电容，且具有一个单极点为1/（2p RF CRF）。 用SPICE可在一定频率范围内模拟从光到电压的转换关系。模拟中可选的变量是放大器的反馈元件RF。用这个模拟程序，激励信号源为ISC，输出端电压为VOUT。 此例中，RF的缺省值为1MW ，CRF为0.5pF。理想的光电二极管模型包括一个二极管和理想的电流源。给出这些值后，传输函数中的极点等于1/（2p RFCRF），即318.3kHz。改变RF可在信号频响范围内改变极点。 遗憾的是，如果不考虑稳定性和噪声等问题，这种简单的方案通常是注定要失败的。例如，系统的阶跃响应会产生一个其数量难以接受的振铃输出，更坏的情况是电路可能会产生振荡。如果解决了系统不稳定的问题，输出响应可能仍然会有足够大的“噪声”而得不到可靠的结果。 实现一个稳定的光检测电路从理解电路的变量、分析整个传输函数和设计一个可靠的电路方案开始。设计时首先考虑的是为光电二极管响应选择合适的电阻。第二是分析稳定性。然后应评估系统的稳定性并分析输出噪声，根据每种应用的要求将之调节到适当的水平。 这种电路中有三个设计变量需要考虑分析，它们是：光电二极管、放大器和R//C反馈网络。首先选择光电二极管，虽然它具有良好的光响应特性，但二极管的寄生电容将对电路的噪声增益和稳定性有极大的影响。另外，光电二极管的并联寄生电阻在很宽的温度范围内变化，会在温度极限时导致不稳定和噪声问题。为了保持良好的线性性能及较低的失调误差，运放应该具有一个较小的输入偏置电流（例如CMOS工艺）。此外，输入噪声电压、输入共模电容和差分电容也对系统的稳定性和整体精度产生不利的影响。最后，R//C反馈网络用于建立电路的增益。该网络也会对电路的稳定性和噪声性能产生影响。 2 光检测电路的SPICE模型
四川理工学院毕业设计（论文）APD光电管的特性测试及应用研究 学生：XXX 学号：XXX 专业：物理学 班级：2010.1 指导教师：XXX 四川理工学院理学院 二O 一四年六月
附件1：四川理工学院毕业设计（论文）任务书 四川理工学院 毕业设计（论文）任务书 设计（论文）题目：APD光电管的特性测试及应用研究 系：物理专业：物理学班级: 2010级1班学号： 学生：XXX 指导教师：XXX 接受任务时间2014.01.18 教研室主任（签名）二级学院院长（签名） 1．毕业设计（论文）的主要内容及基本要求 1) 学习APD光电二极管的工作原理； 2）理解APD光电二极管的各项参数指标并测试各项参数如: 暗电流、伏安特性、雪崩电压、光谱特性等； 3）设计利用APD光电二极管的相关检测电路并实际制作硬件； 4) 撰写毕业论文，参加答辩。 2．指定查阅的主要参考文献及说明 [1]Jerald Graeme. 光电二级管及其放大电路设计[M]. 北京:科学出版社. 2012.8 [2]史玖德. 光电管与光电倍增管[M]. 1981年 [3]黄德修. 半导体光电子学(第二版)[M]. 北京:电子工业出版社, 2013.1. [4]安毓英. 光电子技术[M].北京:电子工业出版社, 2012.12. [5]王庆有. 光电传感器应用技术[M].北京:机械工业出版社,2007.10. [6]其他：可网上搜索查找相关中文和外文文献。 注：本表在学生接受任务时下达
摘要 APD -Avalanche Photodiode称为雪崩光敏二极管，在光电二极管的P-N结上加上反向偏压，则入射的光子被P-N结吸收后就会形成光电流。雪崩光敏二极管广泛应用于电磁兼容测试、生物发光检测、激光成像系统、激光测距、激光雷达、激光陀螺、红外探测、金属矿石选择等领域。本文在分析APD工作原理的基础上，在实验室实际测试了APD光电二极管的暗电流、光电流、伏安特性、雪崩电压、光电特性、光谱特性等。最后设计了一个通过单片机控制并显示的光敏开关电路，在实验室调试成功。 关键词：APD；光电特性测试；半导体；单片机
实验二光电二极管特性测试与调制解调实验 实验目的 学习掌握光电二极管的工作原理2、学习掌握光电二极管的基本特性3、掌振光电二极管特性测试的方法4、了解光电二极管的基本应用二、实验内容 光电二极管暗电流测试实验2、光电二极管光电流测试实验3、光电二极管伏安特性测试实验4、光电极管光电特性测试实验5、光电极管时间特性测试实验6、光电二极管光谱特性测试实验 三、实验仪器 1、光电器件和光电技术综合设计平台 !台 2、光源驱动模块 ]个 3、负载模块 1个 4、光通路组件 1套 5、光电二极管及封装组件 1套 6、2#迭插头对(红色，50cm) 10根 7、2#迭插头对(黑色，50cm) 10根 8、示波器 1台 四、实验原理 光电二极管的结构和普通二极管相似，只是它的PN结装在管壳顶部，光线通过透镜制成的窗口， 可以集中照射在PN结上，图2-1 (a)是其结构示意图。光电极管在电路中通常处于反向偏置状 态， 如图2-1 (b)所示。 我们知道，PN结加反向电压时，反向电流的大小取决于P区和N区中少数载流子的浓度，无光照时P区中少数载流子(电子)和N区中的少数载流子(空穴)都很少，因此反向电流很小。但是当光照射PN结时，只要光子能量hv大于材料的禁带宽度，就会在PN结及其附近产生光生电子一空穴对，从而使P区和N区少数载流子浓度大大增加，它们在外加反向电压和PN结内电场作用下定向运动，分别在两个方向上渡越PN结，使反向电流明显增人。如果入射光的照度改变，光生电子一空穴对的浓度将相应变动，通过外电路的光电流强度也会随之变动，光敏二极管就把光信号转换成了电信号。 五、注意事项 1、实验之前，请仔细阅读光光电器件和光电技术综合设计平台说明，弄清实训平台各部分的功能及按键开关的意义: 2、当电压表和电流表显示为“1__”是说明超过量程，应更换为合适量程: 3、连线之前保证电源关闭。 六、实验步骤 1、光电二极管暗电流测试 实验装置原理框图如图2-2所示，但是在实际操作过程中，光电二极管和光电三极管的暗电流非常小，只有nA数量级。这样，实验操作过程中，对电流表的要求较高，本实验中，采用电路中串联大电阻的方法，将图2-2中的RL改为20M,再利用欧姆定律计算出支路中的电流即为所测器件的暗电流，如图2-2所示。 (1)组装好光通路组件，将照度计与照度计探头输出正负极对应相连(红为正极，黑为负极)，将光源驱动及信号处理模块上J2与光通路组件光源接口使用彩排数据线相连。 (2)将开关S2拨到“静态”。 (3)将电源模块的0- 15V输出的正负极与电压表头的输入对应相连，打开电源，将直流电压调到 15V。 (4)“光照度调节”逆时针调到最小，此时照度计的读数应为0，关闭电源，拆除导线。(注意:在下面的实验操作中请不要动电源调节电位器，以保证直流电源输出电压不变)(5)按图2-2
光电二极管（Photo-Diode）和普通二极管一样，也是由一个PN结组成的半导体器件，也具有单方向导电特性。但在电路中它不是作整流元件，而是把光信号转换成电信号的光电传感器件。 原理： 普通二极管在反向电压作用时处于截止状态，只能流过微弱的反向电流，光电二极管在设计和制作时尽量使PN结的面积相对较大，以便接收入射光。光电二极管是在反向电压作用下工作的，没有光照时，反向电流极其微弱，叫暗电流；有光照时，反向电流迅速增大到几十微安，称为光电流。光的强度越大，反向电流也越大。光的变化引起光电二极管电流变化，这就可以把光信号转换成电信号，成为光电传感器件。 PN型 特性：优点是暗电流小，一般情况下，响应速度较低。 用途：照度计、彩色传感器、光电三极管、线性图像传感器、分光光度计、照相机曝光计。 PIN型 特性：缺点是暗电流大，因结容量低，故可获得快速响应。 用途：高速光的检测、光通信、光纤、遥控、光电三极管、写字笔、传真。 检测方法 ①电阻测量法 用万用表1k挡。光电二极管正向电阻约10MΩ左右。在无光照情况下，反向电阻为∞时，这管子是好的(反向电阻不是∞时说明漏电流大)；有光照时，反向电阻随光照强度增加而减小，阻值可达到几kΩ或1kΩ以下，则管子是好的；若反向电阻都是∞或为零，则管子是坏的。 ②电压测量法 用万用表1V档。用红表笔接光电二极管“+”极，黑表笔接“—”极，在光照下，其电压与光照强度成比例，一般可达0．2—0．4V。 ③短路电流测量法 用万用表50μA档。用红表笔接光电二极管“+”极，黑表笔接“—”极，在白炽灯下(不能用日光灯)，随着光照增强，其电流增加是好的，短路电流可达数十至数百μA。 主要技术参数： 1.最高反向工作电压； 2.暗电流； dark current 也称无照电流光电耦合器的输出特性是指在一定的发光电流IF下，光敏管所加偏置电压VCE与输出电流IC之间的关系，当IF=0时，发光二极管不发光，此时的光敏晶体管集电极输出电流称为暗电流，一般很小。此外在生理学方面，是指在无光照时视网膜视杆细胞的外段膜上有相当数量的Na离子通道处于开放状态，故Na离子进入细胞内，形成一个从外段流向内段的电流，称为暗电流（dark current）。暗电流是指器件在反偏压条件下,没有入射光时产生的反向直流电流.(它包括晶体材料表面缺陷形成的泄漏电流和载流子热扩散形成的本征暗电流.) 所谓暗电流指的是光伏电池在无光照时，由外电压作用下P-N结内流过的单向电流。光电倍增管在无辐射作用下的阳极输出电流称为暗电流
贵州民族学院 《光电探测与信号处理》 课程论文 《光电二极管》 学院计算机与信息工程学院 专业光信息科学与技术 班级09 光信 姓名张家文 学号 2 0 0 9 0 7 0 4 0 0 5 4 指导教师李林福
光电二极管 张家文 摘要：通过实验测量的方法分析光电二极管的伏安特性、暗电流、光电流及光照特性、光谱特性参数，用测试参数进行数据处理和分析。 关键词：光电二极管伏安特性光电流光谱特性 一、光电二极管的工作原理： 光电二极管是将光信号变成电信号的半导体器件。它的核心部分也是一个PN结，和普通二极管相比，在结构上不同的是，为了便于接受入射光照，PN结面积尽量做的大一些，电极面积尽量小些，而且PN结的结深很浅，一般小于1微米。光电二极管是在反向电压作用之下工作的。没有光照时，反向电流很小（一般小于0.1微安），称为暗电流。当有光照时，携带能量的光子进入PN结后，把能量传给共价键上的束缚电子，使部分电子挣脱共价键，从而产生电子---空穴对，称为光生载流子。它们在反向电压作用下参加漂移运动，使反向电流明显变大，光的强度越大，反向电流也越大。这种特性称为“光电导”。光电二极管在一般照度的光线照射下，所产生的电流叫光电流。如果在外电路上接上负载，负载上就获得了电信号，而且这个电信号随着光的变化而相应变化。光电二极管、光电三极管是电子电路中广泛采用的光敏器件。光电二极管和普通二极管一样具有一个PN结，不同之处是在光电二极管的外壳上有一个透明的窗口以接收光线照射，实现光电转换。 二、光电二极管的种类、特性与用途： 1.PN型： 特性：优点是暗电流小，一般情况下，响应速度较低。 用途：照度计、彩色传感器、光电三极管、线性图像传感器、分光光度计、照相机曝光计。 2.PIN型： 特性：缺点是暗电流大，因结容量低，故可获得快速响应。 用途：高速光的检测、光通信、光纤、遥控、光电三极管、写字笔、传真。 3.发射键型： 特性：使用Au薄膜与N型半导体结代替P型半导体。 用途：主要用于紫外线等短波光的检测。 4.雪崩型： 特性：相应速度非常快，因具有倍速做用，故可检测微弱光。 用途：高速光通信、高速光检测。 三、光电二极管的特性测试： 1、光电二极管伏安特性测试： 光电二极管的基本特性：光电二极管的输出光电流与偏压的关系称为伏安特性。 图1为光电二极管正偏和反偏的工作状态：
