第二章输入输出接口与过程通道资料

2．I／0接口与存储器统一编址方式 又称存储器映像方式: 把所有的I／0端口作为存储单元，
每个外围设备的端口都给予相应的一个16位地址号。
统一编址方式的优点：
► 数据处理能力强 ► 输入输出部分可以和存储器部分共用译码和控制电路 ► CPU不需区分访内操作及访问输入输出操作的控制信号， 可以相应减少引脚
AD558、AD7524。
1、8位DAC0832芯片及接口电路
1）外部结构特征 采用20引脚、双列直插式集成电路芯片。 主要参数：分辨率8位，电流稳定时间1μs，电流 输出，与TTL电平兼容；功耗20mW。
2）内部结构及原理
单缓冲、双缓冲或直通数字数据输入方式
D0~D7： 数字信号输入端
ILE：
模拟量输入通道 模拟量输出通道 开关量输入通道 开关量输出通道
模拟量输入和输出通路主要功能 ——— 实现模拟量与数字量之间的信号变 换。
2、I／O信号的种类
通常有三类信息：
数据信息
数字量 模拟量 开关量
状态信息
控制信息
CPU
数据 状态 控制
外部 设备
3、计算机和外部的通信方式
并行通信： 把一个字符的各数位用几条线同时进行传输, 传送速度高，成本高,距离短。
74LS244单向三态门 74LS373(74LS273)三态输出锁存器 74LS245三态输出八总线收发器
74LS245三态输出八总线收发器
使能端/G L L H
方向控制 端DIR
操作
L
B 数据至A总线
H
A数据至B总线
隔开
使能端/G L L H
方向控制 端DIR
操作
L
B 数据至A总线
H

地址译码器

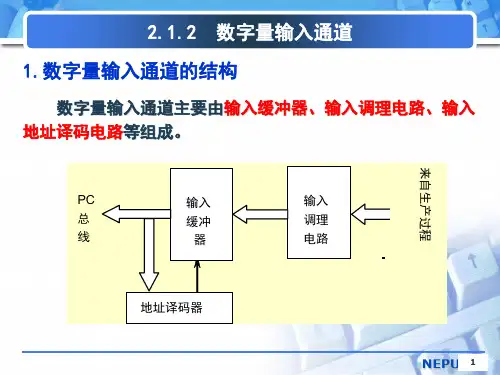

开关量输入通道的典型结构示意图
12
Ge Sibo,Department of Automation
2.1.2 数字量输入通道--信号调理电路
2. 信号调理电路
数字量(开关量)输入通道的基本功能就是接受生产过程 的状态信号。这些状态信号的形式可能是电压、电流、开 关的触点，瞬时高压，过电压、接触抖动等现象。这些状 态信号必须经过转换、保护、滤波、隔离等措施转换成计 算机能够接受的逻辑信号，比如电平匹配，这些过程称为 信号调理。 对于开关量来说，主要是将开关、继电器等触点的接
0 0
D1

D6 D7
74LS273

Q1
当执行 CS OUT指令周期时，产生 写信号，进行数据锁存，并输 IOW 出。
10
输出 Q6 接口 Q7
CS IOW
数字量输出接口
RESET
Ge Sibo,Department of Automation
2.1.1 数字量输入输出接口技术--数字量输出接口
通和断开的动作转换成TTL电平信号与计算机相连，并且要 消除由于触点抖动和反跳形成的振荡信号。
13 Ge Sibo,Department of Automation
2.1.2 数字量输入通道--信号调理电路（小功率）
（1）消除机械抖动影响 操作按钮、继电器触点、行程开关等机械装置在接通或断 开时均要产生机械抖动，体现在计算机的输入上就是输入信号在 变化瞬间在0和1之间多次振荡，对其如不进行适当处理就会导致 计算机的误动作。下图所示为消除由于接点的机械抖动而产生的 振荡信号，并转换成TTL电平信号与计算机相连。 如图所示为一种简单的采用积分电路消除开 关抖动的方法。电阻R和电容C组成一个积分 电路，输出跃变发生在积分器积分到门的转 折电压时刻，只要积分电路的时间常数足够

2.多个输出通路共用一个D／A转换器的结构形式
图2.32 共用D/A转换器的结构
2.4.2 D/A转换器及其接口技术
D/A转换器是将数字量转换成模拟量的元件或 装置。常用的D/A转换器的分辨率有8位、10位、 12位等。
主要技术指标有分辨率、建立时间、线性误 差等。基本上与A/D转换器的指标相一致。
1. 8位A／D转换器ADC0809 主要特点： 分辨率 8 位；
转换时间100s； 温度范围-40 ～ +85 ℃； 可使用单一的 +5V电源； 可直接与CPU连接； 输出带锁存器； 逻辑电平与TTL兼容。
电路组成及引脚功能
ADC0809有28条引脚。
OE
2. 12位A／D转换器AD574
（1）非电信号的检测-不平衡电桥
（2）信号放大电路
放大器的任务是将模拟输入小信号放大到A/D转换 的量程范围之内，如0-5VDC;
对单纯的微弱信号，可用一个运算放大器进行单 端同相放大或单端反相放大。
若信号源的一端接放大器的负端为反相放大。当 然，这两种电路都是单端放大，所以信号源的另一 端是与放大器的另一个输入端共地。

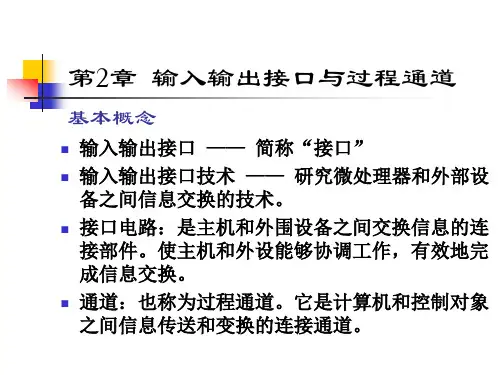

第2章 输入输出接口与过程通道
基本概念
输入输出接口 —— 简称“接口” 输入输出接口技术 —— 研究微处理器和外部设
备之间信息交换的技术。 接口电路：是主机和外围设备之间交换信息的连
接部件。使主机和外设能够协调工作，有效地完 成信息交换。 通道：也称为过程通道。它是计算机和控制对象 之间信息传送和变换的连接通道。
为了提高模拟量输入信号的频率范围，以适应某些随 时间变化较快信号的要求，可采用带有保持电路的采样 器，即采样保持器。
（2）采样保持原理

安全地的目的是使设备机壳与大地等电位，以 避免机壳带电而影响人身及设备安全。
系统地就是上述几种地的最终回流点，直接与 大地相连。
交流地是计算机交流供电电源地，即动力线地， 它的地电位很不稳定。
26
接地理论分析，低频电路应单点接地，高频电路应就近多点接地。
当频率小于1MHz时，可以采用单点接地方式；
干扰：就是有用信号以外的噪声或造 成计算机设备不能正常工作的破坏因 素。
抗干扰措施：硬件措施，软件措施， 软硬结合的措施。
1
干扰的来源：外部干扰和内部干扰
外部干扰：指那些与系统结构无关，而是由外界 环境因素决定的。外部干扰主要是空间电或磁的 影响，环境温度、湿度等气象条件。
内部干扰：是由系统结构、制造工艺等决定的。 内部干扰主要是分布电容、分布电感引起的耦合 感应，电磁场辐射感应，长线传输的波反射，多 点接地造成的电位差引起的干扰，寄生振荡引起 的干扰，甚至元器产生的噪声。
所以必须采用双端输入不对地方式，如下图所示：
8
(2)共模干扰的抑制方法
①变压器隔离 利用变压器把模拟信号电路与数字信号电路隔
离开来，也就是把模拟地与数字地断开，以使共模 干外扰，电隔压 离Ｕ 前c和m隔不离成回后路应，分从别而采抑用制两了组共互模相干独扰立。的另电 源，切断两部分的地线联系。
9
②光电隔离 光电耦合器是由发光二极管和光敏三极管封装
还会出现波反射现象。
13
(2)长线传输干扰的抑制方法
采用终端阻抗匹配或始端阻抗匹配，可以 消除长线传输中的波反射或者把它抑制到最低 限度。
①终端匹配：终端并联电阻 ②始端匹配：始端串联电阻
为了避免外界干扰的影响，在计算机中常常采用双绞线（双绞线是由 两条导线按一定扭距相互绞合在一起的类似于电话线的传输媒体，每根线 加绝缘层并有颜色来标记）和同轴电缆（同轴电缆可分为两类：粗缆和细 缆，这种电缆在实际应用中很广，比如有线电视网，就是使用同轴电缆。 不论是粗缆还是细缆，其中央都是一根铜线，外面包有绝缘层）作信号线。
