（山西专用）2021中考物理一轮复习
第四部分 电学 第15讲 电功与电功率习题
1 / 9 第15讲 电功与电功率
基础满分 考场零失误
一、选择题(每小题3分,共6分)
1.(xx·成都)下列数据最符合实际的是( )
A.手机充电器的工作电流约为20 A
B接口的输出电压约为5 V
C.家用微波炉的额定功率约为10 W
D.家用空调工作一晚消耗约100度电
2.(xx·黄冈)如图所示是调光台灯的简化电路图,L标有“220 V 40 W”。闭合开关S,不考虑灯泡电阻的变化,则 ( )
A.当滑片P从b端向a端移动时,电路总电阻变大
B.当滑片P从a端向b端移动时,灯泡变亮
C.当滑片P在a端时,灯泡正常发光
D.当滑片P在b端时,电路总功率最大
二、实验探究(每空1分,共3分)
3.(xx·嘉兴)在探究小灯泡的电功率与哪些因素有关的实验中,小组同学猜想:小灯泡的电功率可能与电压、电流有关,于是他们设计了如图所示的三个电路图:
(1)你认为图 电路可以研究小灯泡的电功率与电压的关系,理由是 。 （山西专用）2021中考物理一轮复习
第四部分 电学 第15讲 电功与电功率习题
2 / 9 (2)小组同学经过分析讨论,选择正确的电路进行实验,得出了小灯泡的电功率与电压关系的正确实验结论。支持该结论的实验现象是 。
三、综合应用(4分)
4.(xx·长春)某电水壶的额定电压为220 V,正常工作时的电流为5 A。求:
(1)电水壶正常工作时电阻丝的电阻;
(2)电水壶正常工作60 s消耗的电能。
能力提升 提分真功夫
一、选择题(每小题3分,共9分)
5.(xx·德州)如图是检测酒精浓度的测试仪原理图,图中电源电压恒定为8 V,R1为定值电阻,酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。当酒精浓度为0时,R2=60 Ω,此时电压表示数为2 V。以下说法错误的是( )
第15讲 电功率
第1课时 电功和电功率的理解与计算
【2021中考物理一轮复习18考点精讲】
电能 电功
1．电能
单位：国际单位__焦耳__，常用单位__千瓦时__，1度＝__1__kW·h＝__3.6×106__J.
2．电能表的认识和使用
(1)电能表的作用：测量电路__消耗的电能__．
(2)参数的意义：
220 V：额定电压为220 V.
10(20) A：标定电流为__10__ A，额定最大电流为__20__ A.
600 revs/(kW·h)：每消耗__1_kW·h__的电能，电能表转盘转600圈．
2 500 imp/(kW·h)：每消耗__1_kW·h__的电能，电能表指示灯闪2 500次．
50 Hz：表示这个电能表在频率为50 Hz的交流电路中使用．
(3)测量方法：
①电能表结束和起始时电能表上计数器的示数__之差__即为这段时间内用电的度数；
②较小的电能可利用转盘圈数(或指示灯闪烁的次数)计量，消耗的电能为W＝nN kW·h[n为某段时间转盘转的圈数(或指示灯闪烁的次数)]，N为表上参数)．
3．电功
(1)电流做功的过程也即电能转化为__其他形式__的能的过程．
(2)通过用电器的电流做功的多少等于用电器消耗的电能．
(3)计算公式：W＝Pt＝__UIt__(普遍适用)．
(4)推导公式：根据欧姆定律I＝UR和电功公式W＝UIt可推导出W＝U2Rt＝I2Rt(纯电阻电路适用)．
电功率
1．电功率
(1)物理学中由电流所做的功与所用时间之比叫做功率．描述电流做功的__快慢__．
(2)公式：__P＝Wt__．
(3)推导式：根据电功公式W＝UIt，可推导出P＝__UI__，根据欧姆定律可推导P＝U2R＝__I2R__(纯电阻电路适用)．
2．额定电压和额定功率
(1)额定电压：用电器__正常工作__时的电压．
(2)额定功率：用电器在__额定电压__下工作时的电功率．

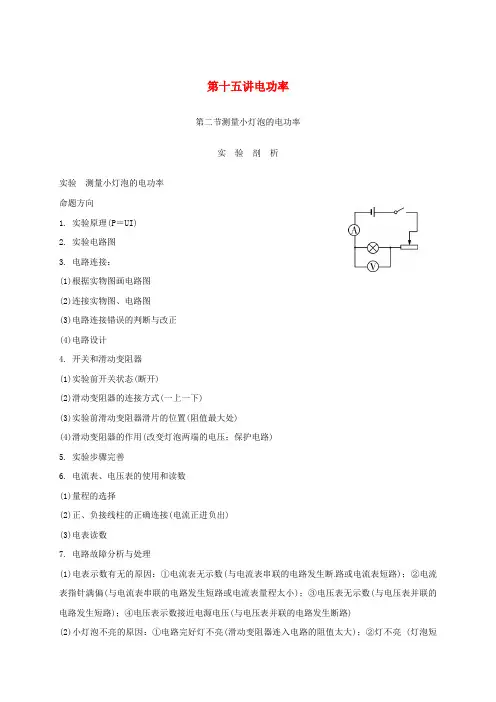

第十五讲电功率
第二节测量小灯泡的电功率
实 验 剖 析
实验 测量小灯泡的电功率
命题方向
1. 实验原理(P＝UI)
2. 实验电路图
3. 电路连接：
(1)根据实物图画电路图
(2)连接实物图、电路图
(3)电路连接错误的判断与改正
(4)电路设计
4. 开关和滑动变阻器
(1)实验前开关状态(断开)
(2)滑动变阻器的连接方式(一上一下)
(3)实验前滑动变阻器滑片的位置(阻值最大处)
(4)滑动变阻器的作用(改变灯泡两端的电压；保护电路)
5. 实验步骤完善
6. 电流表、电压表的使用和读数
(1)量程的选择
(2)正、负接线柱的正确连接(电流正进负出)
(3)电表读数
7. 电路故障分析与处理
(1)电表示数有无的原因：①电流表无示数(与电流表串联的电路发生断路或电流表短路)；②电流表指针满偏(与电流表串联的电路发生短路或电流表量程太小)；③电压表无示数(与电压表并联的电路发生短路)；④电压表示数接近电源电压(与电压表并联的电路发生断路)
(2)小灯泡不亮的原因：①电路完好灯不亮(滑动变阻器连入电路的阻值太大)；②灯不亮 (灯泡短路或断路，根据电表示数来确定)
8. 多次改变小灯泡两端的电压，得出多组数据，记录数据及绘制U－I曲线，分析灯丝阻值随电压的变化规律及其原因
9. 计算小灯泡的电功率
10. 实际功率与灯泡亮暗的关系(实际功率越大，灯泡越亮)
11. 温度对灯泡灯丝电阻的影响(温度越高，灯丝电阻越大)
12. 实验操作及措施改进
13. 多次测量不能求平均值的原因(电压改变，功率也改变)
14. 内阻对测量结果的影响
15. 特殊方法测电功率(见下表格)
实验结论：(1)不同电压下，小灯泡的功率不同。实际电压越大，小灯泡功率越大。(2)小灯泡的亮度由小灯泡的实际功率决定，实际功率越大，小灯泡越亮.。
特殊法测电功率 缺电流表缺电压表 电路设计
步骤 ①闭合S、S1，移动滑动变阻器滑片,使电压表的读数为U额
第十五章
电
功
率
A层 广东真题
1. (2019·广东)如图所示，电能表的示数为__201.9__kW·h，在某段时间内，转盘转过1 800圈，则此段时间内用了__0.5__度电。
第1题图 第2题图
2. (2020·广东)如图所示为“探究电流通过导体产生的热量跟__电阻__的关系”的实验装置。实验中用U形管内液面高度差的大小来反映电流通过导体产生热量的多少，这种方法叫__转换__(选填“控制变量”或“转换”)法。通电一段时间后，左侧容器内空气吸收的热量比右侧的__少__(选填“多”或“少”)。
3. (2016·广东)如图所示是电阻甲和乙的I－U图象。由图可知：电阻乙的阻值为__6__Ω。若将电阻甲和乙并联后接在电压为6 V的电源两端时，则干路的总电阻为__3.75__Ω，总电功率为__9.6__W。
4. (2017·广东)有“3 V 0.75 W”的L1灯泡和“3 V 1.5 W”的L2灯泡，如图甲所示，闭合开关，L1和L2正常发光，则电路总电阻R＝__4__Ω；如图乙所示，闭合开关，L1灯正常发光，则电源2的电压U＝__4.5__V；此时L2灯消耗的实际功率P＝__0.375__W。(假设灯丝电阻不变)
甲 乙
5. (2018·广东)如图所示，要使R1与R2组成并联电路，应闭合开关__S1、S3__，若此时电流表A1和A2的示数之比为2∶5，则R1与R2的电阻之比为__3∶2__，R1与R2消耗的电功率之比为__2∶3__。
6. (2019·广东)某品牌电烤箱在额定电压下，功率从大到小有高挡、中挡和低挡。下图为电烤箱在不同挡位工作时的电路图，R1、R2为发热电阻丝，且阻值R1>R2，则高挡、中挡和低挡对应的电路图分别是图__丙__、图__乙__和图__甲__。(选填“甲”“乙”或“丙”)
7. (2019·广东)在“测量小灯泡的电功率”实验中，要求用滑动变阻器控制电路，分别测出小灯泡在额定电压、约为额定电压的45和约高出额定电压的15时的电功率，并比较这三种情况下小灯泡的亮度。
