Chapter01显示器维修预备知识
1.1液晶显示器的种类
1.1.1按物理结构分类
1.1.2按接口分类
1.2液晶显示器的概念及结构
1.2.1液晶显示器的概念
1.2.2液晶显示器的结构
1.3液晶显示器电路组成
1.3.1电源供电电路
1.3.2控制驱动电路
1.4液晶显示器的工作原理
1.4.1TFT型液晶显示原理
1.4.2TN型液晶显示原理
1.4.3STN型液晶显示原理
1.5如何测试液晶显示器的坏点
1.6习题
Chapter02液晶显示器元器件的检测与维修
2.1电子电路的重要概念
2.2电阻器检测与维修方法
2.2.1电阻器在电路中的符号
2.2.2电阻器的分类
2.2.3电阻器的标注方法 2.2.4电阻器好坏的检测方法
2.2.5用指针万用表检测电阻
2.2.6用数字万用表检测电阻
2.2.7电阻器代换方法
2.3电容器检测与维修方法
2.3.1电容器的功能
2.3.2电容器在电路中的符号
2.3.3电容器的分类
2.3.4电容器的标注方法
2.3.5用指针万用表检测电容器的好坏
2.3.6用数字万用表检测电容器的好坏
2.3.7电容器的代换方法
2.4电感器的检测与维修方法
2.4.1电感器的功能
2.4.2电感器在电路中的符号
2.4.3电感器的分类
2.4.4电感器的标注方法
2.4.5用指针万用表检测电感器
2.4.6用数字万用表检测电感器
2.4.7电感器的代换
2.5二极管的检测与维修方法
2.5.1半导体概念及种类 2.5.2二极管的分类
2.5.3二极管的符号
2.5.4常规二极管好坏的检测方法
2.5.5光电二极管的检测方法
2.5.6二极管的代换方法
2.6三极管的检测与维修方法
2.6.1三极管的三种状态
2.6.2三极管的分类
2.6.3三极管的符号
2.6.4三极管类型及电极判定
2.6.5识别锗管和硅管
2.6.6三极管好坏的检测方法
2.6.7三极管的代换方法
主板元器件识别与好坏判断
元器件识别与好坏判断
一，电阻
符号：单个电阻用r则表示，排阻用rn,rp则表示单位：欧姆，用符号ω则表示，1mω=103kω=10000000ω促进作用：分后甩，升压，限流，分流ff0c，隔绝，过滤器（与电容协调特性：串联分后甩，并联分流
分类：普通电阻，热敏电阻，保险电阻
电路中电阻直标法，常见于贴片电阻。基准：102则则表示前两位数为有效率数值，第3十六位则表示前两位后面孔布龙0的个数即10的方，实际阻值为10*100=1kω；1001则则表示前三位数为有效率数值，第4十六位则表示前3十一位后面孔布龙0的个数即10的方，其实实际阻值为100*10=1kω；阻值中的小数点则用r则表示，并占到一位有效数字，例如：4r7即4.7ω。如果3位数前r和0结尾的，可以忽略不计，只按3位的标注排序，例如：r330其阻值为33ω，标注为0或者000的电阻，阻值为0ω，在电路中起至保险促进作用。数码标注有时第三位也用字母标注有效数字后的倍率，这种方法则表示的电阻值与前面的方式所则表示的识别方法有点相同:它的前两位数字只是一个代码，并不则表示实际的阻值，其字母与倍率的对应关系见到附表。
好坏判断：普通电阻损坏表现为，阻值明显增大或为无穷大。保险电阻损坏表现为有阻值或为无穷大。
赋值原则：普通电阻赋值时，基数排序原阻值差距±15%，保险电阻赋值时需用阻值较小的电阻或标称作0的电阻赋值。
测量方法：用数字万用表首先将万用表的档位跳到欧姆档的合适档位，用万用表的两个表笔分别和电阻的两端相接，显示屏应显示一个数字，如果显示屏上显示0或显示屏上显示的数字不停的变动或显示的数字与电阻上标示值相差很大，则说明该电阻已损坏
二，电容
符号：电解电容标识ctcctbcecce贴片电容中有极性标识tcct
并无极性的：单个电容标识为cbbccmmccd排容为cncp
晶振负载电容及电阻
晶振是晶体振荡器的简称，在电气上它可以等效成一个电容和一个电阻并联再串联一个电容的二端网络，电工学上这个网络有两个谐振点，以频率的高低分其中较低 的频率是串联谐振，较高的频率是并联谐振。由于晶体自身的特性致使这两个频率的距离相当的接近，在这个极窄的频率范围内，晶振等效为一个电感，所以只要晶 振的两端并联上合适的电容它就会组成并联谐振电路。这个并联谐振电路加到一个负反馈电路中就可以构成正弦波振荡电路，由于晶振等效为电感的频率范围很窄， 所以即使其他元件的参数变化很大，这个振荡器的频率也不会有很大的变化。
晶振有一个重要的参数，那就是负载电容值，选择与负载电容值相等的并联电容，就可以得到晶振标称的谐振频率。
一般的晶振振荡电路都是在一个反相放大器（注意是放大器不是反相器）的两端接入晶振，再有两个电容分别接到晶振的两端，每个电容的另一端再接到地，这两个电容串联的容量值就应该等于负载电容，请注意一般IC的引脚都有等效输入电容，这个不能忽略。
一般的晶振的负载电容为15p或12.5p ，如果再考虑元件引脚的等效输入电容，则两个22p的电容构成晶振的振荡电路就是比较好的选择。
晶振是为电路提供频率基准的元器件，通常分成有源晶振和无源晶振两个大类，无源晶振需要芯片内部有振荡器，并且晶振的信号电压根据起振电路而定，允许不同的电压，但无源晶振通常信号质量和精度较差，需要精确匹配外围电路（电感、电容、电阻等），如需更换晶振时要同时更换外围的电路。有源晶振不需要芯片的内部振荡器，可以提供高精度的频率基准，信号质量也较无源晶振要好。
每种芯片的手册上都会提供外部晶振输入的标准电路，会表明芯片的最高可使用频率等参数，在设计电路时要掌握。与计算机用CPU不同，单片机现在所能接收的晶振频率相对较低，但对于一般控制电路来说足够了。 另外说明一点，可能有些初学者会对晶振的频率感到奇怪，12M、24M之类的晶振较好理解，选用如11.0592MHZ的晶振给人一种奇怪的感觉，这个问题解释起来比较麻烦，如果初学者在练习串口编程的时候就会对此有所理解，这种晶振主要是可以方便和精确的设计串口或其它异步通讯时的波特率。

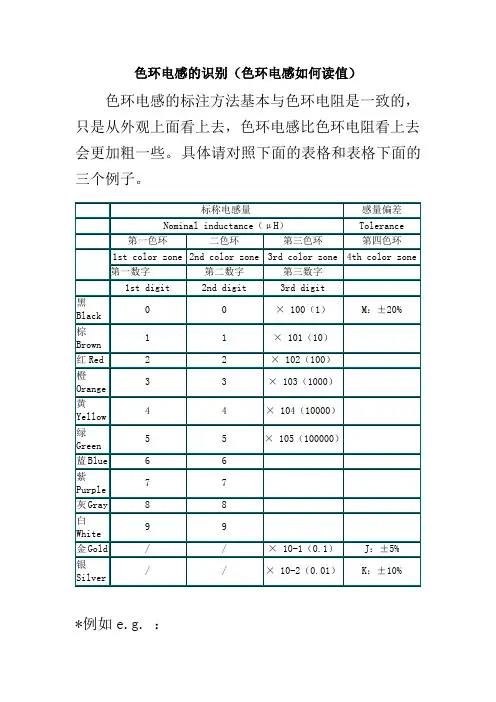

色环电感的识别（色环电感如何读值）
色环电感的标注方法基本与色环电阻是一致的，只是从外观上面看上去，色环电感比色环电阻看上去会更加粗一些。 具体请对照下面的表格和表格下面的三个例子。
标称电感量 感量偏差
Nominal inductance（μH） Tolerance
第一色环 二色环 第三色环 第四色环
1st color zone 2nd color zone 3rd color zone 4th color zone
第一数字 第二数字 第三数字
1st digit 2nd digit 3rd digit
黑Black 0 0 × 100（1） M：±20%
棕Brown 1 1 × 101（10）
红Red 2 2 × 102（100）
橙Orange 3 3 × 103（1000）
黄Yellow 4 4 × 104（10000）
绿Green 5 5 × 105（100000）
蓝Blue 6 6
紫Purple 7 7
灰Gray 8 8
白White 9 9
金Gold / / × 10-1（0.1） J：±5%
银Silver / / × 10-2（0.01） K：±10%
*例如e.g. ： 标称电感量及偏差为22uH,±5%的电感器其色码为：红+红+黑+金；
标称电感量及偏差为1.0uH,±10%的电感器其色码为：棕+黑+金+银；
标称电感量及偏差为0.22uH,±20%的电感器其色码为：红+红+银+黑。
色环电阻的识别
４色环电阻，是用３个色环来表示阻值，前二环代表有效值，第三环代表乘上的次方数，用 １个色环表示误差。５色环电阻一般是金属膜电阻，为更好地表示精度，用４个色环表示阻值，另一个色环表示误差。下表是色环电阻的颜色-数值对照表：
色环 第一环 第二环 第三环 第四环
（乘法） （误差环）
黑 0 0 1
