实验一 晶体管共射极单管放大器一、实验目的1．学会放大器静态工作点的调式方法和测量方法。
2．掌握放大器电压放大倍数的测试方法及放大器参数对放大倍数的影响。
3．熟悉常用电子仪器及模拟电路实验设备的使用。
二、实验原理图2—1为电阻分压式工作点稳定单管放大器实验电路图。
偏置电阻R B1、R B2组成分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。
当在放大器的输入端加入输入信号后，在放大器的输出端便可得到一个与输入信号相位相反、幅值被放大了的输出信号，从而实现了电压放大。
三、实验设备1、 信号发生器2、 双踪示波器3、 交流毫伏表4、 模拟电路实验箱5、 万用表四、实验内容1．测量静态工作点实验电路如图1所示，它的静态工作点估算方法为：U B ≈211B B CCB R R U R +⨯图1 共射极单管放大器实验电路图I E ＝EBEB R U U -≈Ic U CE = U CC －I C （R C ＋R E ）实验中测量放大器的静态工作点，应在输入信号为零的情况下进行。
1）没通电前，将放大器输入端与地端短接，接好电源线（注意12V 电源位置）。
2）检查接线无误后，接通电源。
3）用万用表的直流10V 挡测量U E = 2V 左右，如果偏差太大可调节静态工作点（电位器RP ）。
然后测量U B 、U C ，记入表1中。
表1测 量 值计 算 值U B （V ） U E （V ） U C （V ） R B2（K Ω） U BE （V ） U CE （V ） I C （mA ） 2.627.2600.65.22B2所有测量结果记入表2—1中。
5）根据实验结果可用：I C ≈I E ＝EER U 或I C ＝C C CC R U U -U BE ＝U B －U EU CE ＝U C －U E计算出放大器的静态工作点。
2．测量电压放大倍数各仪器与放大器之间的连接图关掉电源，各电子仪器可按上图连接，为防止干扰，各仪器的公共端必须连在一起后接在公共接地端上。

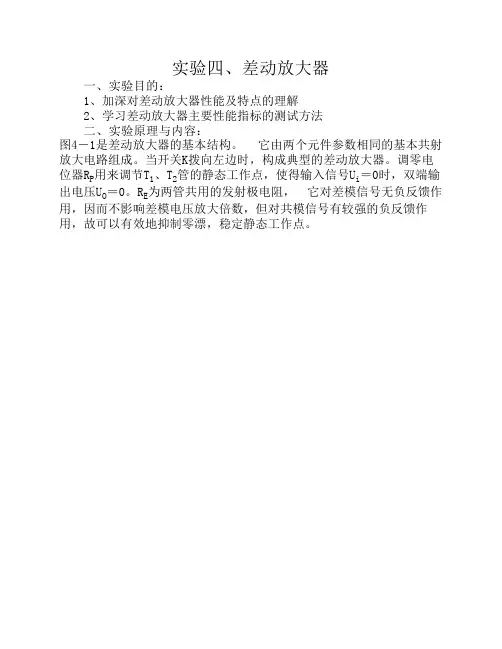

差动放大电路原理及应用差动放大电路是一种电子电路，其基本原理是利用两个输入之间的电压差来放大信号。
它由一个差分放大器和一个输出级组成，常用于放大微弱信号。
下面将详细介绍差动放大电路的工作原理及应用。
差动放大器采用了差动放大方式，即两个输入信号相互作用，电压差通过放大后得到放大输出信号。
差分放大器由两个晶体管组成，一个是NPN型，一个是PNP 型。
在工作过程中，两个输入信号通过耦合电容C1和C2加在晶体管基极上，导通两个晶体管，使得两个晶体管工作在放大状态。
输出信号通过输出电容C3耦合到负载电阻上，最后形成放大的输出信号。
差动放大电路的主要优点是具有高增益、低失真和良好的共模抑制比。
其增益由输入电阻、反馈电阻和负载电阻决定。
利用差动放大电路，可以实现对微弱信号的放大，提高信号的强度，同时还能减小噪声干扰，提高信号的质量。
差动放大电路在实际应用中有着广泛的应用。
其中最常见的应用是在音频放大器中。
差分放大器能够将音频信号放大到合适的水平，驱动扬声器，使得声音更加清晰、响亮。
此外，在通信系统中，差动放大电路也被广泛使用。
它可以放大发送方的信号，并通过差分放大来抑制噪声干扰，保证接收方得到清晰的信号。
另外，差动放大电路还被应用于测量系统中。
例如，在温度测量中，可以使用差动放大器将微弱的温度信号放大到适合测量的范围。
差动放大器还经常被用作传感器信号的接收电路，能够提高信号的精确度和稳定性。
此外，差动放大器还具有良好的共模抑制比，可以抑制输入信号和共模信号之间的干扰。
因此，差动放大器也被广泛应用于抑制环境噪声的电路中。
例如，在汽车音响系统中，差分放大器可以有效地抑制来自发动机的噪声，使得音乐更加清晰。
总之，差动放大电路是一种广泛应用的电子电路，其原理是通过放大两个输入信号之间的电压差来实现信号放大。
它具有高增益、低失真和良好的共模抑制比等优点，被广泛应用于音频放大器、通信系统、测量系统以及噪声抑制等领域。
通过差动放大电路的应用，可以提高信号的强度和质量，使得各种电子设备的性能得到提升。
