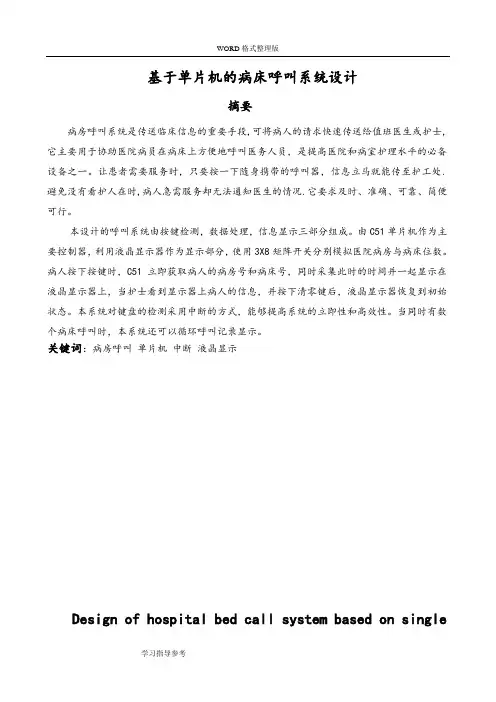

基于单片机的病床呼叫系统设计摘要病房呼叫系统是传送临床信息的重要手段,可将病人的请求快速传送给值班医生或护士,它主要用于协助医院病员在病床上方便地呼叫医务人员，是提高医院和病室护理水平的必备设备之一。
让患者需要服务时，只要按一下随身携带的呼叫器，信息立马就能传至护工处.避免没有看护人在时,病人急需服务却无法通知医生的情况.它要求及时、准确、可靠、简便可行。
本设计的呼叫系统由按键检测，数据处理，信息显示三部分组成。
由C51单片机作为主要控制器，利用液晶显示器作为显示部分，使用3X8矩阵开关分别模拟医院病房与病床位数。
病人按下按键时，C51立即获取病人的病房号和病床号，同时采集此时的时间并一起显示在液晶显示器上，当护士看到显示器上病人的信息，并按下清零键后，液晶显示器恢复到初始状态。
本系统对键盘的检测采用中断的方式，能够提高系统的立即性和高效性。
当同时有数个病床呼叫时，本系统还可以循环呼叫记录显示。
关键词：病房呼叫单片机中断液晶显示Design of hospital bed call system based on singlechip microcomputerSummaryWard call system is an important means to transfer the clinical information, the patient's request can be quickly transmitted to the doctor or nurse on duty, it is mainly used to assist the hospital easily call the medical staff in a hospital bed, is one of the necessary equipment to improve the level of nursing and hospital ward. Let the patient need service, just click the thecarry pager information can spread to the workers. Immediately without caregivers when patients needed services cannot tell the doctor. It requires timely, accurate and reliable, simple and feasible. The design of the call system by the key detection, data processing, information display three parts. C51 microcontroller as the main controller, the use of liquid crystal display as the display part, the use of 3X8 matrix switch to simulate the hospital ward and hospital beds. When the press button is pressed, the C51 immediately gets the patient's ward number and the bed number, while the time is collected and displayed on the LCD monitor, when the nurse sees the patient's information and press the reset button, the LCD screen is returned to its initial state. This system can improve the immediate and efficiency of the system by using the interrupt mode. When there are a number of hospital beds call, the system can also be a circular call records show.Key words: ward call, SCM, interrupt, liquid crystal display目录前言 ......................................................................... I 第1章绪论. (3)1.1课题概述 (3)1.2智能病床呼叫系统发展概况 (3)1.3课题研究的目的和意义 (3)1.4 设计任务 (4)1.5 任务要求分析 (4)第2章系统设计和方案选择 (5)2.1 设计思路 (5)2.2 键盘采集方案选择 (5)2.3设计芯片的选择 (6)第3章系统硬件电路设计 (6)3.1单片机控制系统硬件设计 (6)3.2液晶显示的硬件设计 (7)3.3扫描键盘的硬件设计 (8)3.4时钟芯片的硬件设计 (9)3.4中断电路设计 (9)第4章系统软件设计 (10)4.1主程序设计 (10)4.2矩阵键盘的中断程序的设计 (11)4.3液晶LCD12864驱动程序的设计 (13)4.4实时时钟DS1302驱动程序的设计 (14)第5章仿真结果及分析 (15)5.1 无病人呼救时的仿真结果 (15)5.2 有病人呼救时的仿真结果 (15)5.3 有多个病人呼救时的仿真结果 (16)结论 (17)谢辞 (18)参考文献 (1)附录1系统原理图 (2)附录2程序源代码 (3)第1章绪论1.1课题概述在这个瞬息万变，竞争激烈的时代，选择一个优越的工具往往能提升企业在这个市场上的竞争力。
基于单片机的病房呼叫控制系统设计病房呼叫控制系统是一种应用于医院病房的设备，通过使用单片机和各种传感器、继电器等元件，实现对病人呼叫的监测与控制。
该系统能够提高病患的就医体验，提高医院的工作效率，以下是基于单片机的病房呼叫控制系统的设计。
1.系统架构设计硬件设计：包括单片机主控模块、呼叫按钮模块、显示屏模块、继电器模块、传感器模块等。
软件设计：包括单片机程序设计、呼叫处理逻辑设计、数据传输协议设计等。
2.系统功能设计(1)病人呼叫功能：病房里的每个床铺都配有一个呼叫按钮模块，病人可以通过按压呼叫按钮向医护人员发出求助信号。
(2)呼叫接收功能：当病人按下呼叫按钮后，系统会自动检测到并将呼叫信息传输给医护人员。
(3)医生呼叫功能：医生可以通过医护专用操作面板发送呼叫信号给病房内的病人，以提醒病患或派对应的护理人员。
(4)报警功能：当病人在紧急情况下按下呼叫按钮时，系统会自动触发报警装置进行报警。
(5)护士响应功能：当病人发起呼叫后，医护人员可以通过显示屏模块实时看到病人的呼叫信息，及时进行响应。
(6)历史记录功能：系统会记录下每次呼叫的相关信息，以供医院后续分析统计。
3.系统工作流程设计(1)病人按下呼叫按钮后，按钮模块会检测到信号变化，并将信号传输给单片机主控模块。
(2)单片机主控模块接收到呼叫信号后，会将信号转化为相应的数据，并发送给显示屏模块和继电器模块。
(3)显示屏模块会显示病人的呼叫信息，继电器模块会触发相应的继电器，比如触发报警装置或者呼叫专用手机。
(4)医护人员根据显示屏上的信息来判断病人的需求，及时进行回应。
(5)在医护人员回应完病人的呼叫后，单片机主控模块会将响应状态记录下来。
4.系统测试与改进设计完系统后，需要进行系统的测试和改进。
测试需要验证系统的各项功能是否正常，包括呼叫功能、呼叫接收功能、报警功能等。
在测试过程中，可以模拟真实病房环境，通过按下呼叫按钮来触发系统的运行。
同时，还需进行系统的改进调整，以使系统更加可靠、稳定和易于维护。
开题报告信息与计算科学基于单片机的无线病房呼叫器的研制一、选题的意义医院能够最好的为病人服务是特别重要的，但是要让一个护士每时每刻陪护在病人旁边，则极为浪费资源，也没有必要。
临床求助呼叫器是提高医院服务质量必不可少的设备之一，它能简单地实现病人与医生之间的联系，让医生及时得知病人的情况，让病人及时得到医生的治疗。
目前我国传统的病房呼叫设备多为有线传输，明线会影响美观，而且布线施工复杂，维修不方便费用高。
为解决以上不足，可以采用无线的传输方式，利用无线射频芯片和单片机，控制信号的传输，这样就不会破坏区域的美观，安装也会变得简单，维修时也就不会破坏墙面了。
这样就能够进一步提高医疗服务水平，并与现代化社会进步相协调。
本课题的选择，不仅可以让我学习硬件电路的设计、软件设计，从而加强自己的动手能力，进一步巩固学科知识，还可以让我学会无线通信方面的知识，进一步了解编码译码知识，及实际中的应用。
二、研究的主要内容，拟解决的主要问题研究的主要内容：1. 信号的无线发送、接收技术；2. 信号的处理、显示方法。
拟解决的主要问题：1. 主控制芯片的选择单片机的种类多种多样，在实际的应用过程中，不能单纯考虑单片机的性能高低，还要考虑实际应用能力，价格是否合理、能源消耗多少、使用是否方便。
综合考虑上述因素，选择最合理的主控制芯片。
2. 无线传输方式的选择市场上的无线传输方式有很多，主要有红外、27MHz射频、调频、蓝牙、2.4G 五种，我们需要对比这几种无线传输方式，选择最适合自己课题的一种传输方式进行研究与设计。
3. 如何实现主机与分机的无线呼叫无线传输中最主要的问题就是怎样传输的，了解传输方式后，还需要查找资料，掌握在程序中怎样实现信号的编译码，然后应用与自己的课题中。
4. 多主机多分机的情况下，如何实现对应机子的呼叫在实际的医疗应用领域，不同的科室有不同的护士站，此时，我们要知道我们分机的呼叫信号是传给哪个护士站。
