医院呼叫系统设计方案
- 格式:doc
- 大小:494.00 KB
- 文档页数:6
病房呼叫系统施工方案引言概述:病房呼叫系统是一种重要的医疗设施,它可以帮助医院提高病人的护理质量和效率。
本文将详细介绍病房呼叫系统的施工方案,包括系统的设计、安装和调试等方面。
一、系统设计1.1 系统需求分析在设计病房呼叫系统之前,首先需要进行系统需求分析。
这包括确定病房内的呼叫设备数量、呼叫方式(如按钮、语音识别等)、呼叫的紧急程度等。
同时,还需要考虑系统的可扩展性,以适应未来的增长需求。
1.2 系统架构设计在确定了系统需求后,可以开始进行系统架构设计。
这包括确定呼叫设备与呼叫中心之间的通信方式(如有线、无线等)、呼叫中心的位置和布局等。
同时,还需要考虑系统的可靠性和冗余性,以确保系统的稳定运行。
1.3 系统界面设计系统界面设计是病房呼叫系统中的一个重要环节。
在设计界面时,需要考虑用户的使用习惯和操作便利性。
同时,还需要保证界面的美观和易于操作,以提高用户的满意度和使用体验。
二、系统安装2.1 设备安装在进行设备安装之前,需要根据系统设计方案确定设备的位置和布局。
设备安装时,需要严格按照设备的安装要求进行操作,确保设备的稳定性和安全性。
同时,还需要进行设备的接线和连接,以确保设备之间的正常通信。
2.2 网络配置病房呼叫系统通常需要与医院的网络进行连接,以实现呼叫设备与呼叫中心之间的通信。
在进行网络配置时,需要确保网络的稳定性和安全性。
同时,还需要进行网络测试和调试,以确保系统的正常运行。
2.3 系统集成系统集成是病房呼叫系统安装的最后一步。
在进行系统集成时,需要将各个设备和组件进行连接和调试,以确保系统的完整性和协调性。
同时,还需要进行系统的功能测试和性能测试,以确保系统能够满足实际使用需求。
三、系统调试3.1 设备调试在系统安装完成后,需要进行设备的调试工作。
这包括设备的功能测试、参数设置和故障排除等。
通过设备调试,可以确保设备的正常运行和稳定性。
3.2 网络调试网络调试是病房呼叫系统调试的重要环节。

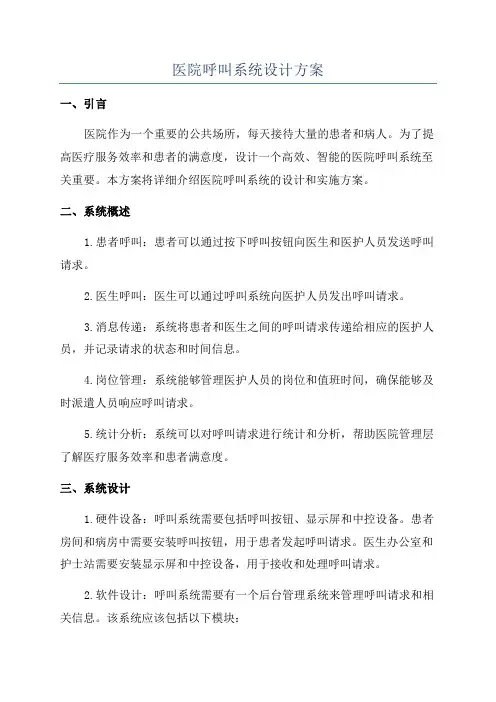

医院呼叫系统设计方案一、引言医院作为一个重要的公共场所,每天接待大量的患者和病人。
为了提高医疗服务效率和患者的满意度,设计一个高效、智能的医院呼叫系统至关重要。
本方案将详细介绍医院呼叫系统的设计和实施方案。
二、系统概述1.患者呼叫:患者可以通过按下呼叫按钮向医生和医护人员发送呼叫请求。
2.医生呼叫:医生可以通过呼叫系统向医护人员发出呼叫请求。
3.消息传递:系统将患者和医生之间的呼叫请求传递给相应的医护人员,并记录请求的状态和时间信息。
4.岗位管理:系统能够管理医护人员的岗位和值班时间,确保能够及时派遣人员响应呼叫请求。
5.统计分析:系统可以对呼叫请求进行统计和分析,帮助医院管理层了解医疗服务效率和患者满意度。
三、系统设计1.硬件设备:呼叫系统需要包括呼叫按钮、显示屏和中控设备。
患者房间和病房中需要安装呼叫按钮,用于患者发起呼叫请求。
医生办公室和护士站需要安装显示屏和中控设备,用于接收和处理呼叫请求。
2.软件设计:呼叫系统需要有一个后台管理系统来管理呼叫请求和相关信息。
该系统应该包括以下模块:-用户管理:管理医院内的患者、医生和医护人员的信息和权限。
-岗位管理:管理医护人员的岗位、值班时间和职责。
-呼叫管理:接收和记录患者和医生的呼叫请求,将请求传递给相应的医护人员,并记录请求的状态和时间信息。
-统计分析:对呼叫请求进行统计和分析,生成报表和图表,帮助医院管理层了解医疗服务效率和患者满意度。
四、系统实施1.系统部署:根据医院的具体情况,安装和部署呼叫按钮、显示屏和中控设备。
确保所有设备能够正常工作,且能够连接到后台管理系统。
2.数据数据整合:将医院现有的患者、医生和医护人员的数据导入到后台管理系统中。
确保系统能够正确地管理和分配呼叫请求。
3.系统测试:对整个呼叫系统进行测试,包括功能测试、性能测试和安全测试。
确保系统能够稳定运行,并且能够正常地处理和传递呼叫请求。
4.培训和上线:对医院相关人员进行培训,使其能够熟练使用呼叫系统。
病房呼叫系统施工方案1. 引言病房呼叫系统是医院中非常重要的设备之一,它能够提供及时、高效的医护人员与病人之间的沟通。
本文将详细介绍病房呼叫系统的施工方案,包括系统的设计、安装、测试和维护等方面。
2. 系统设计2.1 系统功能需求病房呼叫系统应具备以下功能:- 病人呼叫功能:病人可以通过呼叫按钮向医护人员发送呼叫请求。
- 护士接听功能:医护人员能够接听病人的呼叫请求,并及时作出相应。
- 声音提示功能:系统应能够通过声音提示医护人员有新的呼叫请求。
- 呼叫转移功能:当医护人员无法及时处理呼叫请求时,系统应能够将呼叫转移到其他医护人员的设备上。
2.2 系统硬件设计病房呼叫系统的硬件设计包括以下组成部份:- 呼叫按钮:安装在病人床边,用于病人发起呼叫请求。
- 呼叫终端设备:安装在医护人员手中或者固定在护士站,用于接听呼叫请求。
- 呼叫转移设备:安装在医护人员手中,用于接收被转移的呼叫请求。
2.3 系统软件设计病房呼叫系统的软件设计包括以下方面:- 呼叫请求管理:系统应能够管理和分配呼叫请求,确保每一个请求都能得到及时响应。
- 呼叫转移管理:系统应能够实现呼叫请求的转移功能,并确保转移的准确性和高效性。
- 声音提示管理:系统应能够发出声音提示,提醒医护人员有新的呼叫请求。
3. 施工步骤3.1 系统布线根据病房的实际情况,确定呼叫按钮、呼叫终端设备和呼叫转移设备的布线位置。
确保布线的合理性和美观性,并避免干扰和故障。
3.2 设备安装根据系统设计方案,安装呼叫按钮、呼叫终端设备和呼叫转移设备。
确保设备安装坚固、连接稳定,并进行必要的调试和测试。
3.3 系统配置根据系统软件设计方案,进行系统配置。
包括设置呼叫请求管理、呼叫转移管理和声音提示管理等功能。
确保系统配置准确、可靠,并进行必要的测试和调试。
3.4 系统测试在系统安装和配置完成后,进行系统测试。
包括呼叫功能测试、接听功能测试、呼叫转移功能测试和声音提示功能测试等。
病房呼叫系统施工方案一、引言病房呼叫系统是医院内部重要的通信设备,它能够提高医患沟通效率,改善病患的护理体验。
本文将详细介绍病房呼叫系统的施工方案,包括系统的设计原则、硬件设备选择、布线方案、安装与调试流程等。
二、设计原则1. 安全性:系统应具备安全可靠的特性,确保患者在紧急情况下能及时呼叫护士。
2. 灵便性:系统应支持多种呼叫方式,如按钮、语音、短信等,以满足不同患者的需求。
3. 实用性:系统应具备简单易用的特点,方便患者和医护人员的操作。
4. 可扩展性:系统应能够方便地进行扩展和升级,以适应医院的发展需求。
三、硬件设备选择1. 主机设备:选择高性能的主机设备,具备稳定的运行和数据处理能力。
2. 呼叫按钮:选择防水、耐用的呼叫按钮,确保患者能够方便地进行呼叫。
3. 显示屏:选择高清、易读的显示屏,方便护士及时接收患者的呼叫信息。
4. 呼叫器:选择声音清晰、音量可调的呼叫器,确保护士能够及时响应患者的呼叫。
5. 无线接收器:选择接收器信号稳定、覆盖范围广的无线接收器,方便护士随时接收呼叫信息。
四、布线方案1. 电源布线:根据病房的实际情况,合理规划电源布线,确保系统正常运行。
2. 数据线布线:根据系统设计需求,布置数据线,连接主机设备、呼叫按钮、显示屏等设备。
3. 无线信号覆盖:根据医院的实际情况,合理安装无线接收器,确保信号覆盖范围达到预期效果。
五、安装与调试流程1. 硬件设备安装:按照布线方案进行硬件设备的安装,确保设备稳固可靠。
2. 系统调试:连接主机设备、呼叫按钮、显示屏等设备,进行系统调试,确保各设备正常工作。
3. 功能测试:摹拟患者呼叫情况,测试系统的响应速度和准确性。
4. 用户培训:对医护人员进行系统使用培训,确保其能够熟练操作和维护系统。
5. 系统验收:医院相关部门进行系统验收,确认系统满足设计要求。
六、总结病房呼叫系统的施工方案涉及到设计原则、硬件设备选择、布线方案、安装与调试流程等方面。

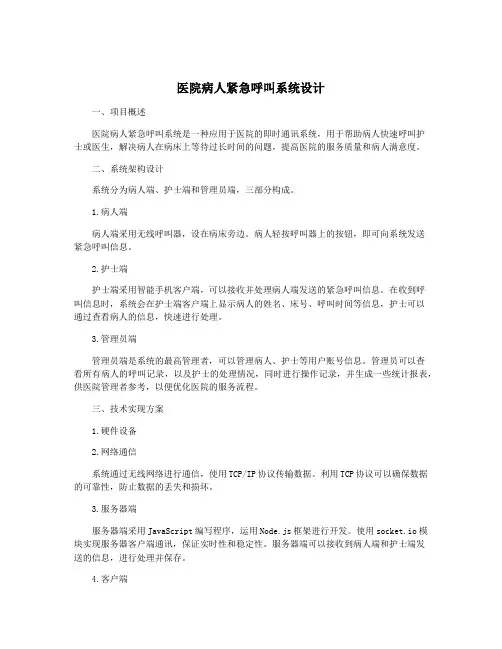

医院病人紧急呼叫系统设计一、项目概述医院病人紧急呼叫系统是一种应用于医院的即时通讯系统,用于帮助病人快速呼叫护士或医生,解决病人在病床上等待过长时间的问题,提高医院的服务质量和病人满意度。
二、系统架构设计系统分为病人端、护士端和管理员端,三部分构成。
1.病人端病人端采用无线呼叫器,设在病床旁边。
病人轻按呼叫器上的按钮,即可向系统发送紧急呼叫信息。
2.护士端护士端采用智能手机客户端,可以接收并处理病人端发送的紧急呼叫信息。
在收到呼叫信息时,系统会在护士端客户端上显示病人的姓名、床号、呼叫时间等信息,护士可以通过查看病人的信息,快速进行处理。
3.管理员端管理员端是系统的最高管理者,可以管理病人、护士等用户账号信息。
管理员可以查看所有病人的呼叫记录,以及护士的处理情况,同时进行操作记录,并生成一些统计报表,供医院管理者参考,以便优化医院的服务流程。
三、技术实现方案1.硬件设备2.网络通信系统通过无线网络进行通信,使用TCP/IP协议传输数据。
利用TCP协议可以确保数据的可靠性,防止数据的丢失和损坏。
3.服务器端服务器端采用JavaScript编写程序,运用Node.js框架进行开发。
使用socket.io模块实现服务器客户端通讯,保证实时性和稳定性。
服务器端可以接收到病人端和护士端发送的信息,进行处理并保存。
4.客户端五、系统功能1.帮助病人快速呼叫护士或医生。
2.方便护士或医生及时响应病人的需求。
3.提供病人信息,帮助护士或医生更好地了解病情信息。
4.管理人员可以查看病人端和护士端的呼叫记录,及时排查问题并进行优化。
总之,该系统可以让医院更好地服务于病人,提高病人满意度,同时也提高了医生和护士的工作效率,为医院的管理和运作提供了更多的数据支持和参考。
大型医院病床呼叫系统方案一、引言大型医院为了提高医疗服务的效率和质量,需要建立一套高效、智能的病床呼叫系统。
该系统可以帮助医院管理病患的入院、出院等信息,加快医生、护士响应患者需求的速度,提高患者就医体验和医院管理水平。
本文将介绍一套适用于大型医院的病床呼叫系统方案,包括硬件设备、软件功能和系统流程等。
二、硬件设备1.病床呼叫器:病患在需要医护人员帮助时,可以通过按下病床呼叫器按钮来发出呼叫信号。
病床呼叫器应具备防水、防撞、易于清洁等特点,方便患者使用。
2.护士站终端:护士站终端是与病床呼叫器相连接的设备,用于接收并显示患者的呼叫信息。
护士可以通过终端查看呼叫的紧急程度,同时还可以通过终端与患者进行通话。
3.护士移动终端:护士移动终端可以让医护人员在走动中收到患者的呼叫信息,并及时响应。
移动终端应具备便携、耐用等特点,方便医护人员使用。
4.文字呼叫器:部分患者由于身体原因无法使用手持呼叫器,可以通过文字呼叫器发送呼叫信息。
文字呼叫器应该设置在易于患者触及的位置,方便患者使用。
三、软件功能1.呼叫通知:当患者按下病床呼叫器按钮或通过文字呼叫器发送呼叫信息时,系统应立即发送通知给护士站和护士移动终端,并显示响应该呼叫的医护人员信息。
2.紧急程度判断:患者在发出呼叫信号时,可以选择紧急程度。
系统应自动根据患者选择的紧急程度来确定护士响应的优先级,确保重症患者得到更快的响应。
3.护士通话:护士接到呼叫通知后,可以通过护士站终端或护士移动终端与患者进行通话,了解患者的需求,并提供必要的帮助和指导。
4.呼叫记录与统计:系统应记录患者发出呼叫的时间、内容、响应情况等信息,并提供相关的统计报表,以帮助医院管理人员评估医疗服务质量和效率。
四、系统流程1.患者发出呼叫信号:患者按下病床呼叫器按钮或通过文字呼叫器发送呼叫信息。
2.呼叫通知发送:系统立即将呼叫通知发送给护士站终端和护士移动终端,显示呼叫的紧急程度和患者信息。
医院病房呼叫系统设计系统架构:医院病房呼叫系统可以采用分布式架构,包括前端界面、服务器端和数据库组成。
前端界面可以采用电脑或者移动设备作为终端,通过界面与服务器端进行通信。
服务器端作为系统的核心,主要负责接收前端界面发送的请求,并将请求进行处理和分发。
数据库用于存储病人的信息、呼叫记录等数据,以便做进一步的分析和查询。
功能模块:1.呼叫按钮:每个病人床位上都应该设有一个呼叫按钮,供病人按下求助。
2.前台接收:前台接收所有病房呼叫的信息,可通过电脑显示或者移动设备进行接收和处理。
3.护士站显示:护士站会收到病房内各个病人的呼叫信息,并可以及时回应和处理。
4.历史记录:系统应该有一个历史记录功能,以便对病人的求助情况进行分析和查看。
技术实现:1. 前端界面可以使用HTML、CSS和JavaScript等Web技术进行开发,以实现病人呼叫按钮、前台界面显示等功能。
2. 服务器端可以采用Java或者Python等编程语言,通过网络协议实现与前端界面的通信和数据传输。
3. 数据库可以选择关系型数据库,如MySQL或者Oracle,以便对数据进行灵活的存储和查询。
系统流程:1.病人按下呼叫按钮,前端界面向服务器端发送请求。
2.服务器端接收到请求后,将呼叫信息分发给相应的护士站。
3.护士站接收到呼叫信息后,及时回应病人的求助,并记录下来。
4.前台可以通过系统界面查看病人的呼叫记录,以及护士的回应情况。
系统优势:1.提高病房内的工作效率。
通过呼叫系统,病人可以更方便地向医护人员求助,医护人员也可以更及时地回应病人的需求,提高了工作效率。
2.方便病人管理和跟踪。
系统可以记录下病人的呼叫信息和回应情况,可以方便地管理和跟踪病人的求助情况。
3.数据分析和查询。
系统可以将病人的呼叫记录进行存储和分析,以便后续的查询和分析。
总结:医院病房呼叫系统是一种可以提高医院病房管理效率的系统。
通过使用前端界面、服务器端和数据库等技术手段,实现了病人呼叫、护士回应和数据存储等功能。

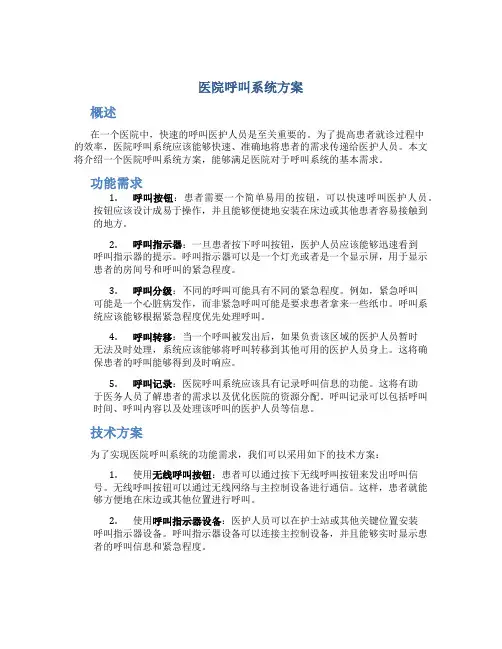

医院呼叫系统方案概述在一个医院中,快速的呼叫医护人员是至关重要的。
为了提高患者就诊过程中的效率,医院呼叫系统应该能够快速、准确地将患者的需求传递给医护人员。
本文将介绍一个医院呼叫系统方案,能够满足医院对于呼叫系统的基本需求。
功能需求1.呼叫按钮:患者需要一个简单易用的按钮,可以快速呼叫医护人员。
按钮应该设计成易于操作,并且能够便捷地安装在床边或其他患者容易接触到的地方。
2.呼叫指示器:一旦患者按下呼叫按钮,医护人员应该能够迅速看到呼叫指示器的提示。
呼叫指示器可以是一个灯光或者是一个显示屏,用于显示患者的房间号和呼叫的紧急程度。
3.呼叫分级:不同的呼叫可能具有不同的紧急程度。
例如,紧急呼叫可能是一个心脏病发作,而非紧急呼叫可能是要求患者拿来一些纸巾。
呼叫系统应该能够根据紧急程度优先处理呼叫。
4.呼叫转移:当一个呼叫被发出后,如果负责该区域的医护人员暂时无法及时处理,系统应该能够将呼叫转移到其他可用的医护人员身上。
这将确保患者的呼叫能够得到及时响应。
5.呼叫记录:医院呼叫系统应该具有记录呼叫信息的功能。
这将有助于医务人员了解患者的需求以及优化医院的资源分配。
呼叫记录可以包括呼叫时间、呼叫内容以及处理该呼叫的医护人员等信息。
技术方案为了实现医院呼叫系统的功能需求,我们可以采用如下的技术方案:1.使用无线呼叫按钮:患者可以通过按下无线呼叫按钮来发出呼叫信号。
无线呼叫按钮可以通过无线网络与主控制设备进行通信。
这样,患者就能够方便地在床边或其他位置进行呼叫。
2.使用呼叫指示器设备:医护人员可以在护士站或其他关键位置安装呼叫指示器设备。
呼叫指示器设备可以连接主控制设备,并且能够实时显示患者的呼叫信息和紧急程度。
3.主控制设备:主控制设备负责接收和处理患者的呼叫请求。
它可以是一个专用的微控制器或者是一个电脑软件程序,负责管理无线呼叫按钮、呼叫指示器设备以及呼叫记录等功能。
4.呼叫分级算法:主控制设备应该具有一个呼叫分级算法,以便根据呼叫的紧急程度优先处理呼叫。
医院智慧呼叫系统设计方案智慧呼叫系统是一种基于物联网和人工智能技术的医疗辅助系统,目的是提升医院就诊流程的效率和患者的就医体验。
下面是一个医院智慧呼叫系统的设计方案。
一、系统需求分析:1. 呼叫功能:患者通过呼叫按钮或手机App向医护人员发出呼叫请求,包括医生呼叫、护士呼叫、药师呼叫等多种类型的呼叫。
2. 定位功能:通过感应技术,实时获取患者所在的位置信息,方便医护人员快速定位患者。
3. 呼叫管理:系统能够对患者的呼叫请求进行智能分配,将请求优先级高的患者呼叫分配给合适的医护人员,提高工作效率。
4. 呼叫记录与统计:系统能够记录和统计每个患者的呼叫记录,为医院提供数据支持,用于优化流程和提升服务质量。
5. 隐私保护:系统需要确保患者的个人隐私不被泄露,对患者的定位信息和呼叫内容进行合理的保护。
二、系统架构设计:1. 硬件设备:系统需要部署感应器、呼叫按钮、呼叫终端设备等硬件设备,用于获取患者的定位信息和呼叫请求。
2. 网络架构:系统采用云计算技术,将患者的呼叫请求和定位信息上传至云端服务器,医护人员可以通过Web 页面或手机App接收和处理呼叫请求。
3. 数据存储:系统需要建立数据库,用于存储患者的呼叫记录和定位信息,并提供数据查询和统计分析功能。
4. 人工智能算法:系统需要建立智能分配算法,根据患者的呼叫类型和紧急程度,自动将呼叫请求分配给合适的医护人员。
同时,系统还需要建立智能推荐算法,根据医护人员的工作状态和技能匹配度,推荐最适合处理某类呼叫的医护人员。
三、系统功能设计:1. 呼叫功能:患者可以通过呼叫按钮或手机App发起呼叫请求,系统会将请求发送至医护人员的终端设备上,并显示患者的位置信息。
2. 定位功能:系统通过感应器技术实时获取患者的位置信息,并显示在医护人员的终端设备上,方便医护人员快速定位患者。
3. 分配功能:系统根据智能分配算法将患者的呼叫请求分配给合适的医护人员,考虑医护人员的工作状态、技能和位置距离等因素。

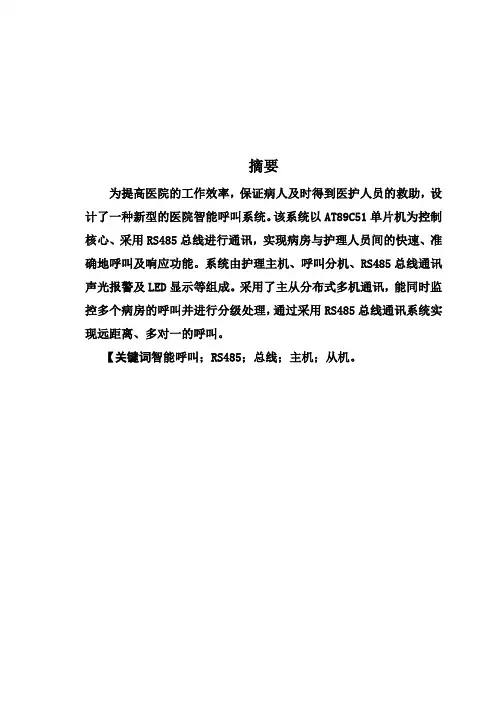

摘要为提高医院的工作效率,保证病人及时得到医护人员的救助,设计了一种新型的医院智能呼叫系统。
该系统以AT89C51单片机为控制核心、采用RS485总线进行通讯,实现病房与护理人员间的快速、准确地呼叫及响应功能。
系统由护理主机、呼叫分机、RS485总线通讯声光报警及LED显示等组成。
采用了主从分布式多机通讯,能同时监控多个病房的呼叫并进行分级处理,通过采用RS485总线通讯系统实现远距离、多对一的呼叫。
【关键词智能呼叫;RS485;总线;主机;从机。
AbstractIn order to improve the work efficiency of hospitals and make patients get effective help in time,a new type of intelligence calling system is introduced in this artical.This system takes the AT89C51 single chip computer as control core and the RS485 as communication,and can realize the fast and accurate communication between the ward and the nurse.It is composed of nursing master computer,follow computer,RS485,the acousto-optic warning,LED and so on.It adopts primary /secondary distributive multi-computer communication ,can simultaneously monitor and stage wisely treat multiple wards'call.By the use of RS485,the system can communiate remotely and realize the calling function of manytoone.【Key Words】intellligence;callling system;RS485 bus;master computer;slave computer.目录1、绪论 (1)1.1本课题的研究目的和意义 (1)1.2本课题国内外研究现状 (2)2、单片机病床呼叫器控制系统总体的方案设计 (2)2.1设计任务 (2)2.2设计原理 (4)2.3系统功能概述 (4)3、病床呼叫器的电路结构及其工作原理 (5)3.1控制系统总体电路及地址分配 (5)3.2控制系统硬件设计 (6)3.3系统的详细介绍 (7)3.3.1五秒呼叫模块 (7)3.3.2呼叫显示模块 (10)3.4 主机部分组成 (14)3.5 从机部分组成 (15)3.6 通信系统RS485总线 (16)3.6.1 RS485收发器 (16)3.6.2 单片机与MAX485接口电路 (17)4、病床呼叫器的系统软件组成 (18)5、结论 (21)6、结束语 (22)要参考文献 (23)谢辞 (24)医院呼叫系统设计1、绪论1.1本课题的研究目的和意义着科学技术的日新月异和生活水平的迅速提高,人们对于身体健康保障的要求越来越高。
医院智能呼叫护理系统
设
计
方
案
长治市城区汇通科技部
一、概况:为患者提供了优
质的医疗护理服务和舒适
安静的休养环境。
为提高医
院护理质量,方便医患之间
的沟通,医院特地组织对医
院手术室等设备购置政府
采购项目公开招标活动,经
过对众多家医院护理对讲
系统相比较评审后,来邦医
院护理对讲系统(NBW系
列、二芯总线、双工对讲)
以其产品功能的齐全、性能
的稳定以及完善的售后服
务体系等优势脱颖而出,并
成为该医院的最终理想选择。
此次招标项目数量要求是:住院部31个护士站,病床1298张,现已安装完毕并投入使用。
二、医院使用方提出的要求:
1.护士站主机与病床分机之间的通话方式为双工对讲,声音要逼真、清晰。
2.每层楼护士站的走廊中需配有走廊显示屏,当遇有病床呼叫时,以便走廊中的护士查看正在呼叫分机号。
3.各层的护士站可随时对所有病床进行广播或播放音乐,以创造良好的轻松愉快休养环境。
4.分机要具有以下功能:
a) 可以呼叫本层的主机并能对讲;
b) 分机要能外接手持呼叫器,取代分机上的呼叫按钮。
5.主机要求具有以下功能:
a) 可以管理本层所有的病床;
b) 主机要有多个护理级别供选择,护士人员可以根据病人的病情任意设定分机的护理级别;
c) 分机呼叫主机时,主机要能显示、区分呼叫分机号及护理级别,并要有音乐、指示灯、语音提示;
d) 同一时间如有多个分机呼叫主机时,主机要能同时显示呼叫的分机号及护理级别,并能记忆保持;
e) 分机呼叫主机后,走廊中的护士人员如果直接过来处理了问题,此时可在分机上自行解除此分机的呼叫信号;
f) 主机要有广播功能,可对所有的分机进行广播、播放背景音乐;
g) 不管主机处于什么样的状态下,都要能接收到分机的呼叫信号;
6.系统可以配合输液报警器使用,当病人打点滴结束时,可自动向护士值班室报警。
7.如护士人员离开值班室时,可配带一个无线接收机,此接收机要能接收到分机的呼叫信号。
三、中标产品功能介绍:
对北京积水潭医院的情况及功能的要求进行分析后,由北京国际贸易公司组织经评标委员会对众多家医院护理对讲系统相比较评审后,来邦医院护理对讲系统(NBW系列、二芯总线、双工对讲)以其产品功能的齐全、性能的稳定以及完善的售后服务体系等优势脱颖而出,并成为该医院的最终理想选择!
以下为产品功能介绍:
产品介绍
1) 主机有LED、LCD显示:主机采用中文液晶显示屏,菜单式操作,可显示日期、时间、护理级别、呼叫床位号、系统状态等。
2) 分机自带手持呼叫器,取代分机上的呼叫/解除键。
3) 有普通分机和防水开关供选择(防水开关一般安装在洗手间,起呼叫作用,不可对讲)。
4) 不间断呼叫:主机可显示多路分机的呼叫,并记忆保持;不论主机是在待机、通话、还是广播状态下,分机均能正常呼入。
5) 手持呼叫对讲:分机含手持呼叫器,能呼叫、解除呼叫、对讲,有LED显示状态。
分机放音逼真清晰、不失真。
6) 双工对讲:主机与分机之间为双工对讲,主机有免提及手柄两种通话方式。
7) 语音报号:分机呼叫主机时,主机有LED路选指示灯闪亮、音乐声提示、语音播报“XX号呼叫”。
8) 呼叫存储:分机呼叫而主机无人接听时,主机自动存储分机号。
9) 输液报警:分机有输液报警接口,可选配输液报警器,输液完毕时自动通过分机向主机报警,主机有报警声、闪灯、语音播报“XX号输液完毕”提示。
同时自动阻断输液管。
10) 三级护理:根据病人病情,可在主机上设置护理级别,有特护、高级、普通三种护理级别。
11) 无线寻呼:主机可选配无线发射机,当分机呼叫时,无线发射机将分机号码发向配带无线接收机的医护人员。
12) 并机功能:主机有并机功能,同一条总线可并接四台主机,实现多级管理。
13) 广播功能:主机有音频输入口,可同时对所有分机进行广播、宣教。
14) 组呼功能:主机可同时呼叫部分分机及对讲。
15) 音量设定:主机可设定呼叫时的提示音量、主机的通话音量;分机呼叫主机时可设定白天、晚上二种不同的提示音量,并由主机自动切换。
16) 报警提示:主机有报警输出口,可接报警闪灯。
17) 定时报警:主机可设置定时开机报警时间;无论主机是在开机还是在关机的情况下,都可定时报警并对所有分机发出60秒的报警声。
18) 走廊显示屏:主机可外接液晶、点阵两种显示屏;可显示呼叫分机号、护理级别及礼貌用语等。
19) 联网功能:主机有485通讯接口,可与电脑联网。
20) 故障自检:主机有开机自检功能,系统每次开机会对每路分机逐个检测,并显示故障分机号码。
技术指标
◆工作电压:DC36V400mA/DC14V2500mA(两组电源)
◆纹波系数:5%
◆静态功耗:4 W
◆工作状态功耗:7 W
◆音频输出功率:2W
◆喇叭阻抗: 20Ω
◆音量调节范围:40dB
◆音频频率响应:100Hz - 10KHz
◆广播信号输入电平:1V
◆控制信号方式:FSK
◆控制信号发射电平:10V - 18V
◆控制信号接收电平:≥10V
◆控制信号波特率:1200bps
◆话筒输入灵敏度:-44±1dB 全向
◆通话方式:手柄或免提
◆循环监听时间:每路5秒
◆呼叫分机方式:可单呼、组呼或群呼
◆广播状态功耗:36W[带60个分机时]
◆环境温度:-10℃-+80℃
◆工作温度:-5℃-+40℃
◆外接数据口:232/485
◆外接数据口波特率:2400bps
◆最大管理级别:4级
◆主机输出功率:400mW
◆主机尺寸:305x210x75mm(LxWxH)
◆通讯距离(接满60个分机,含广播功能):200m(0.5mm2)300m(0.75mm2)400m(1.0mm2)。
不使用广播功能或输液报警器时,用2X0.75mm2的线最大可达到1000米(注:此处"mm2"表示平方毫米)。
四、系统配置示意图:
主机设置在护士值班室,可对本层所有的分机进行管理。
五、系统布线要求
11、本系统主机与分机间布线采用三芯铜芯聚氯乙烯绝缘电线,型号为RVV,规格为2X1.0平方毫米(注:其中两芯线为主机到分机的连线,另一芯线为广播或输液报警功能时供电用线)。
2、本系统须单独布线。
如与弱电线路平行布线时,线间距离不小于15mm。
如与强电线路平行布线时,线间距离不小于200mm。
3、本系统除所配变压器的输入电压为AC220V外,其余线路的工作电压均在DC36V以下的安全电压。
4、本系统布线包括主机与分机连线、主机与走廊显示屏连线、主机与无线发射机连线、主机与病员一览表连线等。
六、系统的优势特点
八、系统的主要部件功能简介。
