(后浇带_施工方案)范本

施工缝及后浇带专项施工方案后浇带〔施工缝〕专项施工方案审批：东阳三建烟台分公司海信·依云小镇三期工程部后浇带〔施工缝〕专项施工方案目录一、工程大要 (2)二、后浇带施工工艺及设置 ...................................- 4 -三、施工重点和难点解析 (10)四、对后浇带和施工缝的留设要求 (11)五、后浇带的保护措施 (11)六、浇筑前的准备工作 (12)七、施工工艺流程及施工方法 (14)八、后浇带施工应注意的问题 (14)九、质量保证措施 (14)十、安全生产与文明施工本卷须知 (14)第一章工程大要本工程为海信依云小镇三期37#，42#、43#、44#、住处楼，位于烟台市开发区北京南路以南。

37#楼 18 层， 42#楼二十二层， 43#.44#楼均为 26 层，标准层层高为，建筑物总高度约。

基础为桩筏基础，上部构造为现浇钢筋混凝土剪力墙构造，建筑构造安全等级为二级，抗震设防烈度为六度，合理使用年限为50 年。

地下车库局部为 2 层，层高为。

第二章后浇带施工工艺及设置第一节：后浇带施工工艺：（1〕后浇带的设计原理是“抗放兼备，以放为主〞，这种设计已列入标准而被广泛使用，后浇带分为后浇沉降带、后浇缩短带、后浇温度带，分别用于解决各修筑物间差异沉降，钢筋混凝土缩短变形和减小温度应力等问题，后浇带一般拥有多种变形缝的功能。

（2〕施工后浇带是在整个建筑物中设置的临时施工缝，该缝依照设计要求保存一段时间后再浇筑。

这种“缝〞在整个构造施工中既解决了修筑物间的差异沉降，混凝土的缩短变形，温度应力，又到达了不设永久变形缝的目的。

（3〕设计采用在施工中留后浇带的做法，以便将本来“超长〞的平面“化整为零〞，使其能在较短的时间内达成的拘束应力〔混凝土的缩短、竖向荷重差异过大时产生的变形应力〕释放，而持后浇带施工达成后，构造又“化零为整“大量减少了上述应力对构造的影响，减少了过多的设置永久性变形缝。

目录一、工程概况 (1)二、编制依据 (1)三、后浇带的设置 (1)四、后浇带的模板施工 (2)五、后浇带钢筋绑扎 (5)六、后浇带砼施工 (5)七、质量保证措施 (6)八、注意事项 (7)一、工程概况工程名称：***工程建设地点：***路。

建设单位：****开发有限公司设计单位：****设计院监理单位：*****监理有限公司施工单位：***工程有限公司工程建设规模：***工程项目总建筑面积25680平方米，其中地上总建筑面积**平方米，地下总建筑面积**平方米，建筑物高度为65米。

由一栋地上18层办公塔楼及二层地下室组成，地下室主要为车库和设备用房，其中地下一层有部分商业。

建筑结构形式地下室采用钢筋混凝土框架结构，办公塔楼采用框架—剪力墙结构。

建筑安全等级为二级，抗震设防类别为丙类，地基基础采用采用天然扩展基础和冲孔灌注桩基础，地基基础设计等级为甲级，人防工程的抗力等级为常六级和核六级。

建筑类别属一类高层民用建筑，耐火等级一级，地下工程及屋面防水等级均为一级。

二、编制依据1、本工程的结构施工图纸；2、《建筑工程施工质量验收统一标准》（GB50300-2013）3、《混凝土结构工程施工质量验收规范》（GB50204-2015）；4、《轮扣式钢管脚手架构件》（DB44/T1168-2013）5、《建筑施工模板安全技术规范》（JGJ162-2008）；三、后浇带的设置本工程地下室后浇带共设置7条后浇带，后浇带宽度为800mm、1000mm。

基础砼强度等级C35，砼抗渗等级P8；地下室侧壁厚为400-500mm，与水土接触的侧壁混凝土防渗等级为P8，采用C35混凝土浇筑。

具体位置详见后浇带位置平面图。

后浇带平面位置图1、后浇带按设计要求位置留置并满足设计要求的留置时间。

2、后浇带处的混凝土须在天面层浇筑完成后方可浇灌，地下室底板、外侧壁、地下室顶板（首层）混凝土须采用补偿收缩混凝土浇筑。

3、后浇带模板独立设置，以保证模板拆除时能保留后浇带模板不拆。

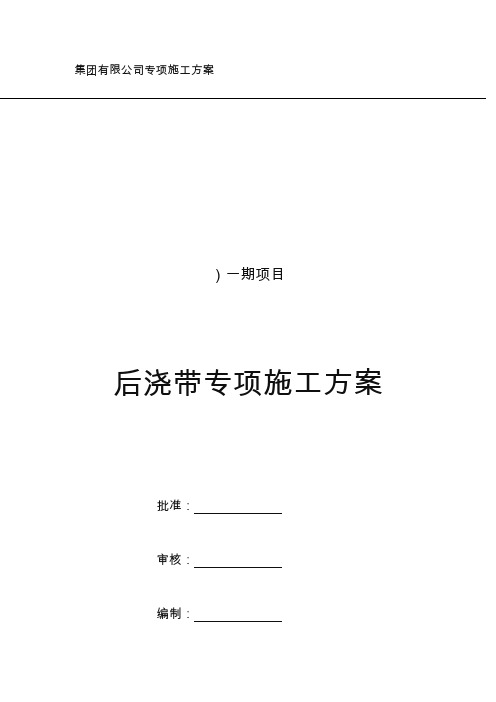

集团有限公司专项施工方案）一期项目后浇带专项施工方案批准：审核：编制：有限公司分公司二Ｏ一八年五月目录1 工程概况 (3)1.1工程建设概况表 (3)1.2建筑设计概况 (3)1.3主要构件混凝土强度等级 (4)1.4后浇带设计概况 (4)2 后浇带模板安装 (5)3 后浇带混凝土浇筑 (5)3.1施工准备 (5)3.2施工进度安排 (6)3.3混凝土施工工艺 (6)3.3.1 总体思路 (6)3.3.2 混凝土浇筑 (7)4 质量保证措施 (7)4.1模板支撑 (7)4.2后浇带浇筑前的技术措施 (7)4.3后浇带浇筑时的技术措施 (8)5安全文明施工保证措施 (9)5.1文明施工、环保及安全措施 (9)5.1.1 文明施工及环保措施 (9)5.1.2 安全措施 (9)5.2绿色建筑施工措施 (10)6 编制依据 (12)1 工程概况1.1 工程建设概况表序号项目内容1 工程名称一期工程总承包项目2 建设单位管理局3 勘察单位岩土工程有限公司4 设计单位设计（集团）有限公司5 监理单位程项目管理咨询有限公司6 施工单位有限公司1.2 建筑设计概况序号项目内容1 建筑功能本工程为用房组成。

1-6轴为地上3层钢结构，7-24轴为地上两层框架结构。

一层为，查验、检验，出入境通道等。

二层为，出境出检、办公室。

二层夹层为，会议室、监控室。

2 建筑概况建筑特点层数少、单层面积较大建筑面积13738 m2建筑层数地上3层。

建筑高度一层为7.15m，二层为6.95m；地上二层、室内局部为夹层。

建筑高度：14.5m、檐高13.9m。

3 结构概况基础结构形式桩基础主体结构形式框架、钢结构主要结构尺寸梁主梁为：500mm×1200～1550mm 、400mm×1300mm；次梁为：400mm×1300mm 、250mm×600mm、300mm×600mm、400mm×600mm。

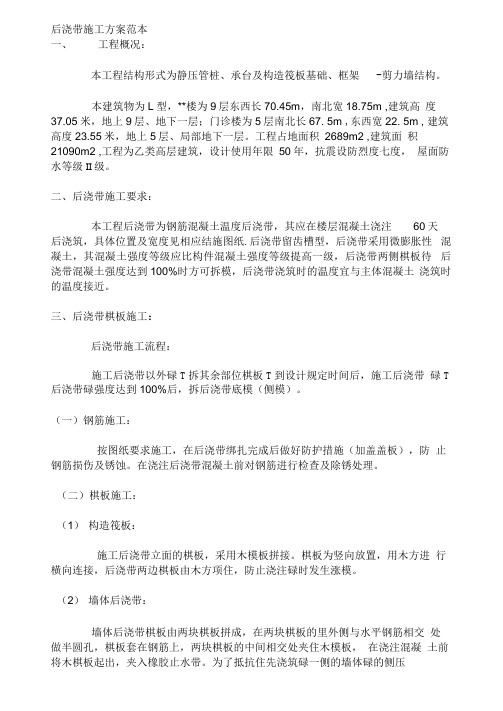

后浇带施工方案范本一、工程概况：本工程结构形式为静压管桩、承台及构造筏板基础、框架-剪力墙结构。

本建筑物为L型，**楼为9层东西长70.45m，南北宽18.75m ,建筑高度37.05米，地上9层、地下一层；门诊楼为5层南北长67. 5m ,东西宽22. 5m , 建筑高度23.55米，地上5层、局部地下一层。

工程占地面积2689m2 ,建筑面积21090m2 ,工程为乙类高层建筑，设计使用年限50年，抗震设防烈度七度，屋面防水等级II级。

二、后浇带施工要求：本工程后浇带为钢筋混凝土温度后浇带，其应在楼层混凝土浇注60天后浇筑，具体位置及宽度见相应结施图纸.后浇带留齿槽型，后浇带采用微膨胀性混凝土，其混凝土强度等级应比构件混凝土强度等级提高一级，后浇带两侧棋板待后浇带混凝土强度达到100%时方可拆模，后浇带浇筑时的温度宜与主体混凝土浇筑时的温度接近。

三、后浇带棋板施工：后浇带施工流程：施工后浇带以外碌T拆其余部位棋板T到设计规定时间后，施工后浇带碌T 后浇带碌强度达到100%后，拆后浇带底模（侧模）。

（一）钢筋施工：按图纸要求施工，在后浇带绑扎完成后做好防护措施（加盖盖板），防止钢筋损伤及锈蚀。

在浇注后浇带混凝土前对钢筋进行检查及除锈处理。

（二）棋板施工：（1）构造筏板：施工后浇带立面的棋板，采用木模板拼接。

棋板为竖向放置，用木方进行横向连接，后浇带两边棋板由木方项住，防止浇注碌时发生涨模。

（2）墙体后浇带：墙体后浇带棋板由两块棋板拼成，在两块棋板的里外侧与水平钢筋相交处做半圆孔，棋板套在钢筋上，两块棋板的中间相交处夹住木模板，在浇注混凝土前将木棋板起出，夹入橡胶止水带。

为了抵抗住先浇筑碌一侧的墙体碌的侧压力，在靠近这一侧的棋板的横向短木方的外侧套铁线，然后与这一侧墙体模板捆紧，在短木方靠近橡胶止水带的内侧用木方支顶。

在支设另一侧后浇带棋板时，先支设的后浇带棋板不拆，在两侧棋板相对的横向短木方问用木方支撑住。

后浇带施工工艺(后浇带施工工艺方法)范本一：后浇带施工工艺(后浇带施工工艺方法)1. 引言后浇带施工工艺是指在主体结构施工完成后，对某些部分或整个结构进行后续浇筑的一种工艺方法。

本文将详细介绍后浇带施工工艺的步骤和注意事项。

2. 前期准备2.1 清理施工区域在开始后浇带施工工艺之前，需要清理施工区域，确保表面干净且没有杂物。

2.2 标记浇筑线根据施工图纸，标记出后浇带的浇筑线，以确保施工的准确性。

3. 材料准备3.1 混凝土材料选择适当的混凝土材料，根据设计要求进行配比，并进行试验以确保其强度和质量。

3.2 钢筋根据结构设计要求，准备需要使用的钢筋，并进行加工和预埋。

4. 后浇带施工工艺步骤4.1 模板安装根据后浇带的形状和尺寸，安装好相应的模板，并进行固定。

4.2 钢筋布置根据设计要求，按照相应的间距和位置进行钢筋的布置，并进行连接。

4.3 浇筑混凝土将准备好的混凝土均匀地倒入模板内，并使用振动棒进行振捣，以确保混凝土的密实性。

4.4 平整和养护在混凝土刚浇筑完成后，使用平光机进行平整，并进行养护，以保证混凝土的强度和质量。

5. 注意事项5.1 温度控制在施工过程中，需要注意环境温度对混凝土的影响，并采取相应的措施进行温度控制，以避免出现开裂等问题。

5.2 施工顺序根据工程的实际情况，合理安排后浇带的施工顺序，确保施工的连续性和一致性。

6. 附件本文档涉及附件：无7. 法律名词及注释本文所涉及的法律名词及其注释：无范本二：后浇带施工工艺(后浇带施工方法详解)1. 引言后浇带施工工艺是在主体结构施工完成后，对某些部分或整个结构进行后续浇筑的一种工艺方法。

本文将详细介绍后浇带施工工艺的具体步骤和实施要求。

2. 前期准备2.1 施工区域清理在施工前，需要对后浇带的施工区域进行清理，确保表面干净平整，无杂物。

2.2 浇筑线标定根据施工图纸，标定后浇带的浇筑线，以保证施工的准确性。

3. 材料准备3.1 混凝土材料根据设计要求，选择合适的混凝土材料进行配制，并进行试验以验证其强度和质量。

后浇带支撑专项施工方案一、工程概况1、工程概况×××房地产开发有限公司开发建设的×××广场工程位于××××路口。

本工程由三座高层建筑组成，A座为27层银行办公楼，B、C座为5层裙楼双塔楼高层建筑；其中B座为25层商业办公综合楼，C座为24层商住综合楼；A、 B、C楼下为连为整体的3层地下室。

其中地下一层设有停153辆车的停车场和供、变电配电所，部分人防设施。

地下二层设有停161辆车的停车场，部分人防设施。

地下三层设有停163辆车的停车场，还有消防水池、消防喷淋高压水泵机房及生活水箱、空调机房、部分人防设施。

本工程设计耐火等级为一级。

本工程地下基础工程共有地下三层，平板式阀板基础基底标高为-14.350。

其余基础的底标高为-13.550、-13.450、-14.750、-13.650、-13.950、-13.450、-13.350等。

地下三层的层高为3.25米，标高为-12.050—-8.800；地下二层层高为3.25米，标高为-8.800—-5.550；地下一层层高A区为5.5米，标高为-5.550—-0.050，B、C区层高为4.2米，标高为-5.550—-1.35。

本工程柱网平面为7800×8100、8100×8100、8100×9000。

本工程地下室局部为三层人防地下室，平时为车库，战时为二等人员掩蔽所及物资库，防护等级为六级。

2、结构设计要点本工程由下面五层裙楼及上面三座主楼所组成，由于主楼和裙楼的沉降是有差异的，设计用沉降后浇带将主楼及裙楼主体结构分开，以保证建筑物沉降时不影响整体结构，沉降后浇带将在主楼封顶以后再浇捣，由于围绕主楼整体有很长的沉降后浇带，而且搁置的时间跨度很大，为保证主体结构的质量必须在每层楼面浇捣之前将后浇带两侧必须支撑，此支撑是不拆除的，待主楼封顶以后，后浇带混凝土浇捣完成，达到设计强度，满足设计要求过后，再将支撑拆除。

根据烟台世贸中心结构分缝平面图（图号：结1005），后浇带分为地下室底（梁）板、地下室外墙体、楼（梁）板后浇带三种形式。

后浇带施工作为建筑工程的一道特殊工序，施工难度大，工序复杂，而地下室后浇带施工又是重中之重。

该工程地下室底（梁）板及外墙体后浇带长达约1300米，宽0.8米，为保证工程能在工期紧的情况下顺利完成施工，并保证工程质量，特制定以下施工方案：一、材料要求1.本工程后浇带采用比两侧砼强度高一等级的掺加膨胀剂的补偿收缩砼施工，地下室底（梁）板后浇带采用标号为C40砼；地下室外墙体后浇带采用标号为C40的砼。

2.遇水膨胀止水条选用10000mm×30mm×20mm的规格。

3.后浇带模板采用一次性竹胶板，外墙室外部分采用砖砌弧形保护墙为模板，室内部分为一次性竹胶板。

二、施工机具及人力安排1.施工所用砼采用商品砼，须具备配合比通知单及混凝土开盘鉴定证明，施工现场配备砼坍落度筒、插入式振捣棒和平板振动器，并安排专人负责管理使用。

2.其他机具：手推车、电焊机、钢丝刷等，为保证浇筑砼的连续性，现场需配备一台功率为120KW的发电机。

3.在人力安排方面，由于后浇带施工的连续性，要求现场至少配备两班作业人员，每班人数至少保证20人，交替作业。

另外，现场管理人员24小时值班。

三、施工工艺1.地下室底（梁）板后浇带砼浇筑：凿毛清洗砼界面→钢筋除锈、调整→用自吸泵抽出后浇带积水→安装遇水膨胀止水条→涂刷XYPEX赛柏斯浓缩剂一遍0.8mm厚→后浇带砼浇筑→后浇带养护2.地下室外墙体后浇带砼浇筑：砌外侧弧形保护墙、抹灰→凿毛清洗砼界面→调整钢筋、除锈→高压冲洗后浇带部位→涂刷XYPEX赛柏斯浓缩剂一遍0.8mm厚→固定安装墙体内侧后浇带模板→浇水湿润模板→后浇带砼浇筑→后浇带砼养护后浇带模板安装必须牢固，浇筑前采用高标号水泥砂浆在根部钢板止水带处做20mm厚浆，在浇筑过程中要安排专人负责检查是否有“跑、冒、滴、漏”现象，及时发现及时采取措施。

后浇带（施工缝）专项施工方案目录第一章工程概况 ...................................................................................... - 2 -第二章后浇带施工工艺及设置................................................................ - 2 -第三章施工重点和难点分析 ................................................................... - 3 -第四章对后浇带和施工缝的留设要求 .................................................... - 3 -第五章后浇带的保护措施 ....................................................................... - 9 -第六章浇筑前的施工准备 ..................................................................... - 10 -第七章施工工艺流程及施工方法.......................................................... - 10 -第八章后浇带施工应注意的问题.......................................................... - 12 -第九章质量保证措施............................................................................. - 13 -第十章安全生产与文明施工注意事项 .................................................. - 14 -一、工程概况无锡.蓝光.雍锦园一期位于无锡市二泉东路与竹云路交叉口北侧，本工程总建筑面积185906m2，地下一层，地上由5+1层、6+1层及32层组成。

后浇带施工方案后浇带施工方案（一）第一节、施工概况本工程位于成都市光华大道与贝森南路交汇处，由九栋高层建筑组成。

由成都天合房屋开发有限公司投资，成都海特尔置业投资有限公司开发兴建，一层地下室，1～9号楼及会所，商业建筑均建在同一地下室上。

地下一层，为平战结合的地下室，平时为机动车停车库，战时为二等人员掩蔽所。

后浇带由地下室底板至顶板贯通，以满足结构沉降和收缩要求，按设计要求进行，施工后浇带在主体断水两个月后封闭，在封闭时应严格按施工总说明中对后浇带的处理进行施工并加强砼养护，为保证后浇带的施工质量，特编制此专题施工方案。

第二节、底板后浇带施工措施一、底板后浇带施工措施1、底板后浇带支模：1.1、底板后浇带采用钢筋作骨架铺三层钢丝模板支护。

钢筋骨架做法：竖向立筋采用φ25钢筋，间距250；水平筋φ18钢筋，间距200。

钢丝网做法：10目拨花钢丝网、5目钢丝网、3目钢丝网各一层，绑扎于钢筋骨架上。

（附图一）1.2、为保证结构施工质量，后浇带钢筋骨架不得焊于底板钢筋上，为抵抗砼侧压力加设斜拉筋和水平拉筋。

（附图二）1.3、后浇带支模施工要求：钢板止水片严禁钻孔，止水片处立筋应断开，与止水片的锚固筋焊接。

二、底板后浇带的保护措施1、底板后浇带施工构造后浇带放置期间，为了避免后浇带长期被水浸泡，便于杂物的清除，在浇筑底板垫层时，在后浇带处浇筑一条300mm厚的砼土带，带内形成排水沟，排水沟按1%的坡度向后浇带内设置的集水坑放坡，集水坑间距10m，发生集水时用小型水泵抽排。

2、后浇带临时封闭措施后浇带放置期间，为防止杂物、污水进入带内，采取以下封闭措施：在底板后浇带两侧砌筑120宽，120高的砖带。

砌体为M10。

砂浆用MU5；砖带与底板面转角处用1：2水泥砂浆抹灰。

上部用18mm厚胶合板板封闭。

三、梁、板后浇带施工方法1、梁、板后浇带支模梁、板后浇带支模采用钢筋骨架铺钢丝网支护，参底板后浇带做法。

2、后浇跨的支撑方案后浇带封闭前，后浇跨处梁、板模板的支撑不得拆除，同时后浇带跨内不得施加其他荷载，以保证结构安全。

后浇带施工方案一、施工准备1）后浇带采用补偿收缩混凝土，其强度等级比两侧混凝土提高一级。

两侧混凝土有抗渗要求时，后浇带混凝土抗渗等级同两侧混凝土。

2）地下室外墙后浇带模板为80mm厚预制板拼装而成，宽度1200mm o3）由于地下室外墙后浇带上部结构施工,在施工外墙后浇带时需做好安全防护措施。

4）地下室照明设施安装到位。

5）后浇带区域混凝土凿毛、清洗浮渣；顶板后浇带剔"凹"槽。

6）在浇筑后浇带混凝土之前要检查钢筋是否绑⅛到位，是否漏筋,表面有锈蚀的要进行除锈。

有止水钢板的后浇带，需对止水钢板除锈。

二、主要工序的施工措施1、后浇带留置方法1.1地下室和各单元后浇带按照图纸所给的尺寸布置，后浇带宽度为800mmβ1.2地下室大面积开挖完成后，后浇带T则底板先施工，先施工区段垫层施工需外延至相邻区段4m,于后浇带部位预先铺设1800mm宽防水附加层，两边各超出后浇带尺寸为500mm o绑扎完底板、梁钢筋后，将后浇带尺寸放线于底板筋上，用双层快易收口网将后浇带隔开,后浇带内侧用钢筋梯固定住快易收口网。

施工大样如下图。

1.3楼板梁安装完模板后根据设计图纸将后浇带的位置用墨线弹出然后按设计绑H钢筋，绑扎完后在后浇带位置支设快易收口网。

1.4剪力墙后浇带位置与梁板后浇带位置一致，绑⅛完一侧剪力墙钢筋后，用双层快易收口网隔断。

地下室月巴槽回填前对后浇带位置进行加强处理,具体做法如下图。

1.5膨胀加强带膨胀加强带留设同底板后浇带做法，加强带宽度为2000mm,侧面快易收口网改为（p5铅丝网，取消止水钢板设置，混凝土采用高一强度等级的膨胀混凝土，于原有楼板上下铁内侧加配三级钢φl2@20Omm加强筋。

膨胀加强带待两侧楼板混凝土达到拆模条件后即可施工浇筑混凝土。

做法见下图：1.6后浇带保护楼板及底板后浇带位置设置盖板保护，防止漏水及钢筋锈蚀，后浇带两侧砖砌一道50*100mm 挡水坎，外侧各放两条50*100mm的木方，木方上搭13厚木胶合板，与木方钉牢。
