雷达原理与系统（必修）知识要点整理第一章：1、雷达基本工作原理框图认知。
2、雷达面临的四大威胁3、距离和延时对应关系4、速度与多普勒关系（径向速度与线速度）5、距离分辨力，角分辨力6、基本雷达方程（物理过程，各参数意义，相互关系，基本推导）7、雷达的基本组成（几个主要部分），及各部分作用第二章雷达发射机1、单级振荡与主振放大式发射机区别2、基本任务和组成框图3、峰值功率、平均功率，工作比（占空比），脉宽、PRI（Tr），PRF（fr）的关系。
第三章接收机1、超外差技术和超外差接收机基本结构（关键在混频）2、灵敏度的定义，识别系数定义3、接收机动态范围的定义4、额定噪声功率N=KTB N、噪声系数计算及其物理意义5、级联电路的噪声系数计算6、习题7、AGC，AFC，STC的含意和作用第四章显示器1、雷达显示器类型及其坐标含义；2、A型、B型、P型、J型第五章作用距离1、雷达作用距离方程，多种形式，各参数意义，PX=？Rmax=？（灵敏度表示的、检测因子表示的等）2、增益G和雷达截面A的关系2、雷达目标截面积定义3、习题4、最小可检测信噪比、检测因子表示的距离方程5、奈曼皮尔逊准则的定义6、虚警概率、检测概率、信噪比三者关系，习题.（会看图查数）由概率分布函数、门限积分区间表示的各种概率形式；7、为什么要积累，相参积累与非相参积累对信噪比改善如何，相参M~M倍。
8、积累对作用距离的改善，（方程、结论、习题）9、大气折射原因、直视距离计算（注意单位Km还是m）10、二次雷达方程、习题。
11、分贝表示的雷达方程，计算、习题，普通雷达方程的计算。
第六章距离测量1、R,tr,距离分辨力、脉宽、带宽关系2、最短作用距离、最大不模糊距离与脉宽、重频关系3、双重频判距离模糊、习题。
4、调频连续波测距原理，（距离到频率的转换，简单推导）,测速。
5、相位差与距离的关系6、习题第七章测角1、相位测角原理（路程差与相位差的相互补偿）2、三天线测角原理、习题。

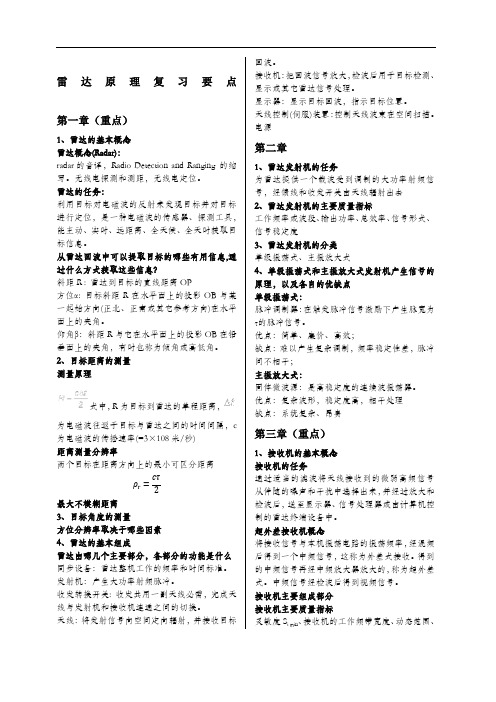

雷达原理复习要点第一章（重点）1、雷达的基本概念雷达概念(Radar)：radar的音译，Radio Detection and Ranging 的缩写。
无线电探测和测距，无线电定位。
雷达的任务：利用目标对电磁波的反射来发现目标并对目标进行定位，是一种电磁波的传感器、探测工具，能主动、实时、远距离、全天候、全天时获取目标信息。
从雷达回波中可以提取目标的哪些有用信息,通过什么方式获取这些信息？斜距R : 雷达到目标的直线距离OP方位α: 目标斜距R在水平面上的投影OB与某一起始方向(正北、正南或其它参考方向)在水平面上的夹角。
仰角β：斜距R与它在水平面上的投影OB在铅垂面上的夹角，有时也称为倾角或高低角。

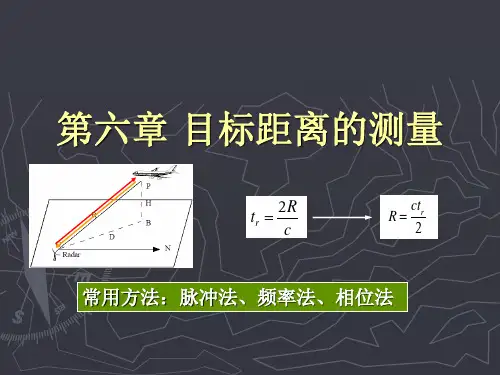

2、目标距离的测量测量原理式中，R 为目标到雷达的单程距离，为电磁波往返于目标与雷达之间的时间间隔，c 为电磁波的传播速率(=3×108米/秒)距离测量分辨率两个目标在距离方向上的最小可区分距离最大不模糊距离3、目标角度的测量方位分辨率取决于哪些因素4、雷达的基本组成雷达由哪几个主要部分，各部分的功能是什么同步设备：雷达整机工作的频率和时间标准。
发射机：产生大功率射频脉冲。
收发转换开关: 收发共用一副天线必需，完成天线与发射机和接收机连通之间的切换。
天线：将发射信号向空间定向辐射，并接收目标回波。
接收机：把回波信号放大，检波后用于目标检测、显示或其它雷达信号处理。
显示器：显示目标回波，指示目标位置。
天线控制(伺服)装置：控制天线波束在空间扫描。
电源第二章1、雷达发射机的任务为雷达提供一个载波受到调制的大功率射频信号，经馈线和收发开关由天线辐射出去2、雷达发射机的主要质量指标工作频率或波段、输出功率、总效率、信号形式、信号稳定度3、雷达发射机的分类单级振荡式、主振放大式4、单级振荡式和主振放大式发射机产生信号的原理，以及各自的优缺点单级振荡式：脉冲调制器：在触发脉冲信号激励下产生脉宽为τ的脉冲信号。
雷达测距原理
雷达测距是利用电磁波的特性来测量目标距离的一种技术。
雷达系统通常由发
射机、接收机、天线和信号处理器等组成。
雷达发射机产生一束电磁波并将其发射出去，当这束电磁波遇到目标时，一部分电磁波会被目标反射回来，接收机会接收到这部分反射回来的电磁波，并通过信号处理器来计算目标的距离。
雷达测距的原理主要包括了发射和接收两个过程。
在发射过程中，雷达发射机
会产生一定频率和脉冲宽度的电磁波，并将其转换成天线所需的形式进行辐射。
这些电磁波会沿着一定方向传播，并当遇到目标时会被目标部分反射回来。
在接收过程中，雷达接收机会接收到目标反射回来的电磁波，并将其转换成电信号进行处理。
雷达测距的原理基于电磁波在空间中的传播和反射规律。
当电磁波遇到目标时，部分电磁波会被目标反射回来，而其反射回来的时间和接收机接收到的信号强度会与目标的距离有关。
通过测量电磁波的往返时间和接收信号的强度，可以计算出目标的距离。
雷达测距的原理还涉及到了雷达信号的处理和分析。
接收到的雷达信号会经过
信号处理器进行滤波、放大、解调等处理，最终得到目标的距离信息。
在实际应用中，还需要考虑到地球曲率、大气折射等因素对雷达测距的影响，需要进行相应的修正和校正。
总的来说，雷达测距的原理是利用电磁波的传播和反射规律来测量目标的距离。
通过发射和接收电磁波，并对接收到的信号进行处理和分析，可以准确地获取目标的距离信息。
雷达测距技术在军事、航空、航海、气象等领域有着广泛的应用，对于提高测距的精度和准确性起着重要作用。

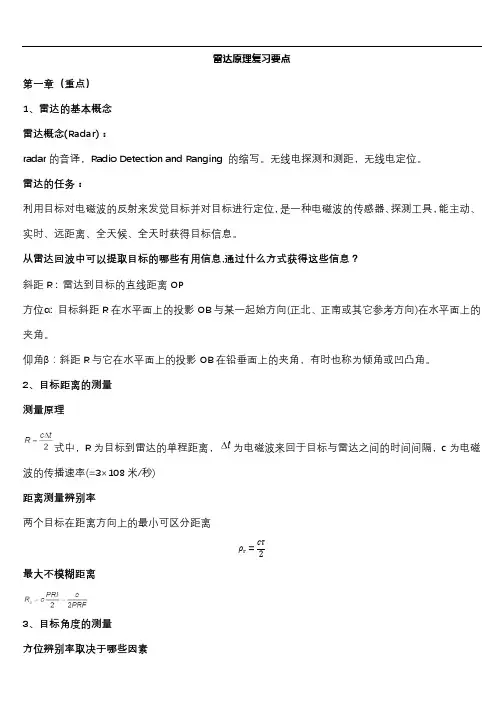

雷达原理复习要点第一章（重点）1、雷达的基本概念雷达概念(Radar)：radar的音译，Radio Detection and Ranging 的缩写。
无线电探测和测距，无线电定位。
雷达的任务：利用目标对电磁波的反射来发觉目标并对目标进行定位，是一种电磁波的传感器、探测工具，能主动、实时、远距离、全天候、全天时获得目标信息。
从雷达回波中可以提取目标的哪些有用信息,通过什么方式获得这些信息？斜距R : 雷达到目标的直线距离OP方位α: 目标斜距R在水平面上的投影OB与某一起始方向(正北、正南或其它参考方向)在水平面上的夹角。
仰角β：斜距R与它在水平面上的投影OB在铅垂面上的夹角，有时也称为倾角或凹凸角。
2、目标距离的测量测量原理式中，R为目标到雷达的单程距离，为电磁波来回于目标与雷达之间的时间间隔，c为电磁波的传播速率(=3×108米/秒)距离测量辨别率两个目标在距离方向上的最小可区分距离ρr=cτ2最大不模糊距离3、目标角度的测量方位辨别率取决于哪些因素4、雷达的基本组成雷达由哪几个主要部分，各部分的功能是什么同步设备：雷达整机工作的频率和时间标准。
放射机：产生大功率射频脉冲。
收发转换开关: 收发共用一副天线必需，完成天线与放射机和接收机连通之间的切换。
天线：将放射信号向空间定向辐射，并接收目标回波。
接收机：把回波信号放大，检波后用于目标检测、显示或其它雷达信号处理。
显示器：显示目标回波，指示目标位置。
天线限制(伺服)装置：限制天线波束在空间扫描。
电源其次章1、雷达放射机的任务为雷达供应一个载波受到调制的大功率射频信号，经馈线和收发开关由天线辐射出去2、雷达放射机的主要质量指标工作频率或波段、输出功率、总效率、信号形式、信号稳定度3、雷达放射机的分类单级振荡式、主振放大式4、单级振荡式和主振放大式放射机产生信号的原理，以与各自的优缺点单级振荡式：脉冲调制器：在触发脉冲信号激励下产生脉宽为τ的脉冲信号。
