公制径向轴用密封件名称系统

Crowned Roller
普通轴承是承载，滚子母线为凸的；
精密级轴承是高速轴承，滚子母线是直的。
17
圆锥滚子轴承的检验代码
检验代码：由级别+0+性能代码五位数组成，表示轴 承产品加工精度要求，主要用于成品工序，烟台主要 用于滚子和套圈磨加工。从PTSDB中提出。由Customer Engineering 负责维护。
滚子型号 滚子检验代码
R32212M 70C25 R33022M 40C40 KL819301 70000 KHM218201 40000 KM716601 70970
18
圆锥滚子轴承的代码
装配代码
装配代码是客户订货时根据其应用要求选择轴承精度 的代码。是需要打印在轴承上的代码，包括装配性能 要求。装配代码分为部件代码和成套轴承代码两种。
对于带隔圈的轴承组来说，装配代码还有更多的含义
例如：67390 90049表示： 2个67390内圈 1个67322D外圈 1个X1S – 67390内隔圈 BEP 0.008” TDO 轴承
20
圆锥滚子轴承的检验代码
滚子检验代码要求简介
功能代码
970/ 900 930
C25
C40 C61/C89
部件代号与AFBMA相同。 例如：J-P-100-49
11
圆锥滚子轴承基本知识
圆锥滚子轴承分类：（TIMKEN轴承）
单列轴承TS或TSF（带凸缘外圈）
双列轴承：
TDO双列外圈
TDI双列内圈
TNA不可调节型
带隔圈的组合轴承：
2S（两个单列组合）；
SR（有两个隔圈和一个附加扣环组成）；
凸度：0.0025/0.0076
1、滚道粗糙度：0.127um。 2、平均Ra：0.089um

V 迫緊型 伸縮蘘型
使用金屬或PTFE製的伸縮蘘構造
O形環
使用合成橡膠的O形環 使用PTFE製的V迫緊 非平衡型
平衡型
壓力範圍
主要使用於低壓 處 單組型 雙組型 主要使用於高壓 處 串聯式
組 合
單獨使用一組
兩組軸封的摺動面為反方向 兩組軸封的摺動面為同方向
內裝型
外裝型
裝配位置
本體裝在墊料箱內 本體裝在墊料箱外 BREAD PPT DESIGN
• 洩漏量很大 , 影響環境
• 無法承受使用條件(壓力.周速.流體.溫度…等)
• 必須注水 , 引起水費增加 • 動力消耗大 , 引起耗電 • 為抑制洩漏必須時常調整迫緊位置 , 造成維護不便 • 軸套很快的磨損 , 必須時常更換
機械軸封
BREAD PPT DESIGN
機械軸封定義
「以 JIS B0131 渦輪泵浦用語內的定義」
特殊性規範 須經總合考量後,與使用者商議決定。 摺 動 面 之 周 速 m/sec 密封流體壓力kg/cm2
BREAD PPT DESIGN
200
單位;ml/hr
100 50
3
10
摺動面的變化
A. 碳精 －－－面粗度0.4μ(新品) B. 碳化鎢合金－－－面粗度0.3μ(新品)
回轉試驗
回轉條件： 液體：清水 軸速：3500 RPM 溫度：70℃ 壓力：5kg/cm2g 運轉時間：600Hr
5
5
5
動
材 料
5
5
TC03 SIC(ES-4)
耐酸、耐鹼、耐磨用超硬合金單體(WC-TAC合金) 無磁性。
耐酸、耐鹼、耐磨性特佳，有導電性重量輕(Silicon Carbide)。 耐酸用陶磁(Ceramic)單體Al2O3。(乾式軸封專用材質) 耐蝕性良好之氧化鉻Cr2O3噴接品。（表面硬化處理， 耐磨用） 混滲玻璃 纖維黑煙之鐵弗龍(Teflon)，常作為乾式軸 封之對磨材料。

机械密封基础知识
机械密封端面组合： 机械密封端面组合： 考虑到介质复杂情况，环保要求，自动监控， 考虑到介质复杂情况，环保要求，自动监控，安全性等要 机械密封组合成不同形式用以满足上述要求： 求，机械密封组合成不同形式用以满足上述要求： 机械密封端面组合形式： 机械密封端面组合形式： 单端面机械密封组合形式 双端面机械密封组合形式 背对背式 面对面式 串联式 多端面机械密封组合形式 辅助密封： 辅助密封： 喉部节流密封； 喉部节流密封； 二次节流密封； 二次节流密封；
Pressure Gauge Pressure Switch External Pressure Source One-way Block Valve (Normally Open) Level Gauge
Points to Note for API Plan 53: Typically used with an arrangement 3 pressurised dual seal. During normal operation, circulation is maintained by an internal pumping ring. The reservoir pressure is greater than the process pressure being sealed.
Points to Note for API Plan 52: Typically used with an arrangement 2 unpressurised dual seal. During normal operation, circulation is maintained by an internal pumping ring. The reservoir is usually continuously vented to a vapour recovery system and is maintained at a pressure less than the pressure in the seal chamber.

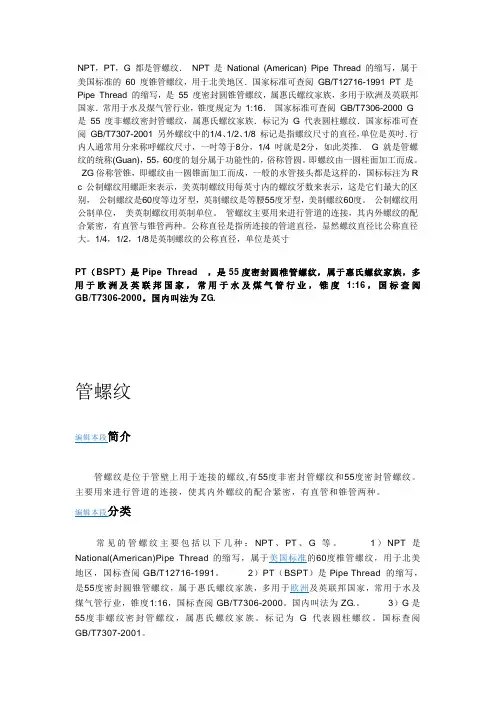

NPT，PT，G 都是管螺纹．NPT 是National (American) Pipe Thread 的缩写，属于美国标准的60 度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991 PT 是Pipe Thread 的缩写，是55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000 G 是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001 另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一吋等于8分，1/4 吋就是2分，如此类推．G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为R c 公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。

1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸PT（BSPT）是Pipe Thread，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。

国内叫法为ZG.管螺纹编辑本段简介管螺纹是位于管壁上用于连接的螺纹,有55度非密封管螺纹和55度密封管螺纹。

主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。

编辑本段分类常见的管螺纹主要包括以下几种：NPT、PT、G等。
