碳刷专题介绍

  • 格式：doc
  • 大小：45.50 KB
  • 文档页数：7

更多请前往：www.szhfdt.com 碳刷专题介绍

1.为保障电机的正常运行，正确选择电刷型号是十分重要的，由于制造电刷时所选用的原材料和工艺不同，其技术性能也有差异。因此在选择电刷时，应该综合考虑电刷的性能和电机对电刷的要求。电刷使用性能良好标志应该为： a 在换向器或集电环表面能较快形成一层均匀、适度和稳定的氧化薄膜。 b 电刷的使用寿命长，并不磨损换向器或集电环 c 电刷具有良好的换向和集流性能，使火花抑制在允许的范围内，并且能量损耗小。 d 电刷运行时，不过热，噪音小，装配可靠，不破损。

2.电刷装入刷握内要保证能够上下自由移动，电刷与刷握内壁的间隙在0.1-0.3毫米之间，以避免电刷和刷握之中因间隙过大产生摆动。刷握下边缘距整流子表面的距离应该保持在2毫米左右。如距离过小，刷握容易触伤换向器，距离过大，电刷易颤动而导致破损。

3.在同一台电机上，原则上应该使用同一种型号的电刷，但对于个别换向特别困难的大中型电机，可采用双子电刷，其滑入边采用润滑性能好，滑出边采用抑止火花能力强的电刷，从而使电刷的运行得到改善。

4.电刷磨损到一定程度要更换新的电刷，电刷最好一次全部更换，如果新旧混用，可能会出现电流分布不均匀的现象。对于大型机组，停机更换电刷，势必影响生产，可以选择不停机，我们通常建议客户的做法是每次更换20%的电刷（即每台电机的每个刷杆的20%），每次间隔时间为1-2周，待磨合再逐步更换其余电刷，以保证机组的正常连续运行。

5.为了使电刷与换向器接触良好，新电刷应该进行磨弧度，磨弧度一般在电机上进行。在电刷与换向器之间放置一件细玻璃砂纸，在正常的弹簧压力下，沿电机旋转方向研磨电刷，砂纸应该尽量粘紧换向器，直至电刷弧面吻合，然后取下砂纸，用压缩空气吹净粉尘，再用软布擦拭干净。研磨电刷不宜采用金刚砂纸，以防金刚砂颗粒嵌入换向器槽内，在电机运行时，擦伤电刷和换向器表面。磨弧后，电机先20-30%以负荷运转数小时，使电刷和换向器磨合，并建立均匀的氧化薄膜。再逐步提高电流至额定负荷。

6.施于同一台电机各电刷的单位压力应力求均匀，以免电流分配不均，导致个别电刷产生过热和火花。电刷的单位压力应按“电刷技术性能表”来选择，对于转速较高的电机或在振动条件下工作的电机，应适当提高单位压力，一保证正常工作。打个比方：牵引机电机的电刷单位压力为0.4-0.6kgf/cm2。 通常电刷单位压力过高，是电刷的磨损加剧，单位压力过小，接触不稳定，容易出现机械火花。

今天先说电刷的火花产生的原因和排除的方法 更多请前往：www.szhfdt.com 导致原因 处理方法 a附加极调整不良。 用分流或调整附加极气隙，或改换电刷型号。 b云母突出 下刻云母或使用磨蚀性较大的电刷 c换向器升高片连接处断开 重新焊接 d电刷位置不正确 调整刷握至正确位置 e刷握的间距或排列不匀 纠正刷握的间距和排列 f换向器或集电环偏心 最好在额定转速下车削或重新研磨 g换向器松动，换向片有高低 紧固一下，车削或重新研磨 h换向片有油污 清扫换向片和密封轴承 i电刷粘附或滞留在刷握里 检查电刷尺寸是否正确，清扫电刷和刷握，除去任何毛刺 j电刷磨合不佳 按我前面说过的办法磨合电刷 k电刷型号不适合电机 直接联系我拉，qq496265797

今天的话题是关于电刷的颤震原因 处理方法 a换向片或云母突出 紧固换向器，下刻云母 b刷握离开换向器或离集电环太远 调整刷握至换向器的距离为2毫米 c换向器或集电环椭圆 车削或重新研磨换向器或集电环 d刷握安装松动 安装紧固片 e电刷在刷握内太松 如果刷握磨耗，需更换新的 f电刷型号不合适 找我吧

今天是关于电刷磨损不均匀的问题，我有几个客户碰到过这问题，大家看有没有帮助 故障 处理方法 a.电机过载 降低和限制电机负荷 b.换向器或集电环上有油污 清扫换向器或集电环 c.电刷和刷杆间的电阻不均等 清扫和紧固连接处 e.电刷接触面有磨蚀粒子 重新磨合和清扫电刷表面 f.电流分配不均匀 调整电刷压力 g.电刷型号混用 只可安装一种型号的电刷

应一些朋友的要求，我今天说一下电刷的工艺，现在国内的电刷牌号按照成分来分，一般分为3种 1金属石墨类 更多请前往：www.szhfdt.com 该类电刷的主要材料是电解铜和石墨。根据使用需要有时也采用银粉（精密仪器上用的，非常贵）、铝粉等其他金属，这些电刷里面又有含黏结剂和不含黏结剂之分。这类电刷既有石墨的摩擦特性又有金属的高导电性，因此，适用于高负荷和换向要求不高的低电压电机。其圆周速度不超过30米/秒。 2天然石墨类 天然石墨是该类电刷的主要原材料黏结剂采用沥青或树脂，经过烘焙或1000度烧结而成。这类电机有良好的润滑性能和集流性能。多数用于运行平稳的中小型直流电机和高速汽轮发电机集电环。 3电化石墨类 主要成分是碳黑、焦碳和石墨等各种碳素粉末材料组成，经2500度高温处理，使转化为微晶型人造石墨。这类电刷具有优异的换向性和自润滑性能，广泛用于各类交直流电机不但寿命长，而且对换向器的磨损小。

关于电刷型号的选择，对整个电机的运行稳定起很关键的作用，在这我回列举常用电机的电刷型号配对，大家如果不清楚的话，可以上www.dxdt.com.cn看，应该比较全了，也可以直接找我！

今天先讲固定式直流电机 平云母： 工业规格——————————————D308\D374L\D214 分马力———————————————D308\D374L\D214 下刻云母： 无附加极——————————————D214\D308\D374b 有附加极： 小型——10千瓦以下———————D104\D214\D172 中型——小于500千瓦： 速度低于18米/秒———————D172\D214 速度大于18米/秒———————D172\D374n 大型——大于500千瓦 速度低于18米/秒———————D214\D374b 速度低于18米/秒———————D374b\D374n\D376n 特殊工作条件 长期低负荷运行———————————D172nm\D214 负荷波动严重————————————D374b\D376n 轧钢电动机—————————————D374b\D214 轧钢发电机—————————————D374n\D376n 更多请前往：www.szhfdt.com 电化学生产—————————————D308\D214 高速励磁机—————————————D312\D374b\D374n\D376n 旋转放大器和正交磁场电机——————D308\D252 旋转和电动变流机——————————D372\D214\D374n 电镀发电机—————————————J204\J201 电焊发电机—————————————D104\D214\J204\S6m\S3 励磁机———————————————J204\J201\D104\D172

大家在选用电刷的时候有没有正确的选择材料啊！有什么问题希望可以帮到你！东西太多，今天就到这里，后面还有很多电机类型和相配对的电刷型号，希望多多支持，具体的还可以上www.crcarbon.com查，应该很全了，周末快乐！

今天是关于碳刷检测方面的问题，先根据部颁标准，选适合自己电机的电刷（石墨类的还是金属类的），有几个方面，电阻、硬度、电压降、摩擦、50小时磨损值、电流密度、圆周速度，有时还要看电刷辨的粗细，弹簧的压力（弹簧压力大了，对换向器有影响、小了就不能充分磨合了，所以在选择弹簧的时候，要注意）

再讲一下电刷的结构，我们收到的电机工程师的图纸，他们设计水平真是良莠不齐，有的很专业，要求写的比较清楚，有的就一张图，表了一尺寸就结束了。让我们做起来要不断打电话沟通。 一般常用电刷有38钟标准结构，比较多是图片，如果有人要的话，留下邮箱，我发给你们。

刷体刷辫的安装方法一般有四种，适用不同的电刷、电机，今天先讲第一种，大家顶起来 填塞法：刷辫装入预先钻好锥型或螺纹孔中 用到，然后用导电粉以冲填方式将刷辫固定在刷体上。这种方法因为接触电阻小，结合牢固，适用于截面积交大的电刷

接着上次的话题，上次说的是电刷的结构和电刷刷辫的安装方法 第二种方法是将刷辫插入预先钻好的孔中，然后用铜压板铜管以扩张的方式，将刷辫固在刷提上，次方法因为安装可靠，机械强度好，适用于震动条件下使用的电机，但电刷厚度太薄的电刷，不宜采用此法。 第三种是焊接法：刷辫用焊锡接在刷孔中。微型电刷多采用此法 第四种是压摸发：刷辫在压制刷体时，压在刷体中。大批量的高含铜电刷可采用此法大家有问题提出来，我能回答的我尽量作出我的判断 楼上说的关于电刷破裂的问题，原因很多，电机本身有原因，电刷方面我个人认为有两种 一、对应电刷材料选的不对 二、煅烧时黏结剂有问题 更多请前往：www.szhfdt.com 关于你说的油脂问题，应该这样看 粘附在换向器表面的油最容易挥发的物质、由于滑动发热而蒸发。但粘度较高的残留下来，而且黏附在换向器表面上。这一层同电刷粉尘一起，形成如涂了一层焦油一样的厚膜。 这种黑色的东西促使电刷摩擦增大，使电刷不稳定、造成震动，这样必定引起电刷的缺损或破坏。

论坛里一直有关于电刷标准压力的问题，现在我来归纳一下，大家学习学习！ 用途 电化石墨类 天然石墨类 金属石墨类 一般工业直流电机 120-200 100-150 高速直流电机 150-250 150-200 车辆用主电动机 400-600 车辆用补助电动机 250-400 微马力用 250-500 200-250 250-500 以上是一部分，我还在整理，单位都是克/平方厘米

今天讲关于并联电刷间的电流不平衡 当许多电刷并联使用时，应使电刷的电流均衡、但实际上不可能做的到。某些电刷及引接线有时过热但同组的电刷未必全部过热，过电流的电刷大都随时间而移动。 造成电流不平衡的原因很多，主要有： 电刷压力不均； 并联电刷中有异种材料电刷混合使用； 换向器薄膜不均匀； 刷握排列不良； 电刷粘铜； 偏心及其他机械振动。

今天的主题：换向器的磨损，因为比较多，所以我分批写，大家顶起来！！！！！！！！！ 1。电刷粘铜（copper picking） 所谓粘铜，即从换向器上脱落的铜微粒，粘在电刷滑动面上一点或几点甚至在整个接触面上形成电镀状的一种现象，如果发生这种现象，则在换向器滑动面上产生条痕，电刷接触电阻降低，造成换向不良。虽然换向器铜不断从表面脱落，但通常的运行情况下，并不粘付在电刷的滑动面上。用肉眼是不能清楚看到电刷滑动面上的铜微粒，可是整个滑动面上 有时会呈现微暗古铜色状态。

合集下载

碳刷的选用

碳刷的选用

碳刷的选用碳刷也有书上叫作电刷，碳刷是用于换向器或滑环上，作为导入导出电流的滑动接触体。

所以就要有良好导电、导热以及润滑性能，并且具有一定的机械强度和换向性火花的本能。

几乎所有的直流电机以及换向式电机都使用电刷，它是电机的重要组成部件。

广泛适用于各种交直流发电机、同步电动机、电瓶直流电动机、吊车电机集电环、各型电焊机等等。

随着科学技术的发展，电机的种类和使用的工况条件越来越多样化，因而需要有各种不同品级的电刷来满足这些要求，故电刷的种类也随着电机工业的发展而越来越多。

人们为了使用和管理上的方便，对众多的电刷进行了分类。

目前国内外流行的主要分类方法有：1，按材质的软硬可分为软质电刷，中硬质电刷和硬质电刷。

2，按电刷的使用对象可分为汽轮发电机用电刷，轧钢电机用电刷，牵引电机用电刷，汽车拖拉机用电刷，电动工具用电刷，飞机电机用电等。

3，按电刷的颜色分为黑色电刷(用纯碳石墨材料制成)和有色电刷(用铜等金属材料和石墨制成) 。

下面说一下电刷的选用：1、从直观来看，电刷应当倒角得体、规格适当、结构规范、导线的截面和长度符合要求，没有松动、脱落、破损、掉边、掉角、卡箍等现象。

2、从使用来看，电刷使用性能良好的标志主要有以下几种情况：（1）使用寿命长并且不磨损换向器或集电环，不使换向器出现划痕、不平、烧蚀、拉丝等。

（2）具有良好的换向和集流性能，使火花抑制在允许的范围内，并且能量损耗小。

（3）电刷运行时，不过热，噪音小，不破损，刷辫不变色，不烧蚀。

（4）运行过程中，能够在换向器或集电环表面较快地形成一层均匀、适度和稳定的氧化薄膜。

3、通过仪器对电刷进行检测。

从技术层面看，电刷应当符合国家部颁标准。

通过仪器可对电刷按照《电刷技术性能表》所要求的性能进行检测。

如电刷的电阻率、洛氏硬度、体积密度、电流密度、接触电压降、摩擦系数、50小时磨损、允许圆周速度、单位压力，甚至金属含量的大小等等。

现在我唯一弄不清的就是这儿。

电刷电机和碳刷电机

电刷电机和碳刷电机

电刷电机和碳刷电机电刷电机和碳刷电机是两种常见的直流电机，它们在工业生产和日常生活中都有广泛的应用。

本文将从工作原理、结构特点和应用领域等方面介绍这两种电机。

一、电刷电机1. 工作原理：电刷电机是利用电磁感应原理工作的。

当通电时，电刷电机的电流通过电刷和电刷环，产生磁场。

磁场与转子上的永磁体磁场相互作用，使转子产生旋转运动。

2. 结构特点：电刷电机的主要部件包括定子、转子、电刷和电刷环等。

其中，定子是电机的静态部分，转子则是电机的旋转部分。

电刷和电刷环负责传递电流和磁场，在电机运行中不断与转子接触，因此容易磨损。

3. 应用领域：电刷电机因其结构简单、成本低廉、启动性能好等特点，广泛应用于家用电器、车辆驱动系统、工业自动化设备等领域。

例如，电动工具、洗衣机、吸尘器等家电产品中常使用电刷电机作为动力源。

二、碳刷电机1. 工作原理：碳刷电机与电刷电机原理相似，也是利用电磁感应原理工作。

当通电时，碳刷电机的电流通过碳刷和旋转的转子，产生磁场。

磁场与转子上的永磁体磁场相互作用，使转子产生旋转运动。

2. 结构特点：碳刷电机的结构与电刷电机类似，主要由定子、转子、碳刷和碳刷座等组成。

不同之处在于，碳刷电机使用碳刷来传递电流和磁场，碳刷比传统的铜质电刷更耐磨损，寿命更长。

3. 应用领域：碳刷电机由于碳刷的特性，具有更好的耐磨性能，因此在高速运转和长时间运行的设备中应用更广泛。

例如，电动车、船舶、飞机等交通工具中常使用碳刷电机作为驱动力源。

总结：电刷电机和碳刷电机都是直流电机的一种，它们的工作原理类似，都是通过电流和磁场的相互作用产生转子的旋转运动。

不同之处在于电刷电机使用铜质电刷，而碳刷电机使用碳刷。

电刷电机结构简单、成本低廉，适用于家用电器等领域；碳刷电机由于碳刷的特性，更适用于高速运转和长时间运行的设备。

虽然电刷电机和碳刷电机在结构和应用上有所差异，但它们都是直流电机的重要类型，对于推动工业和日常生活的发展都具有重要意义。

逊克碳刷e101参数

逊克碳刷e101参数

逊克碳刷e101参数逊克碳刷E101参数逊克碳刷E101是一款高性能的碳刷产品，具有多项优秀的参数和特点。

以下将详细介绍逊克碳刷E101的参数及其相关信息。

1. 超长寿命：逊克碳刷E101采用优质材料制造，具有出色的耐磨性和耐用性，可保证长时间的使用寿命。

经过严格测试，逊克碳刷E101的寿命可达到5000小时以上，使其成为业界领先的高寿命碳刷产品之一。

2. 低摩擦系数：逊克碳刷E101表面涂覆有特殊的润滑剂，使其具有低摩擦系数，能够有效减少与摩擦面的接触阻力，降低能量损耗，提高整机的效率。

3. 低噪音：逊克碳刷E101采用特殊的设计和制造工艺，使其在工作过程中产生的噪音非常低。

无论是在高速运转还是在低速运行时，逊克碳刷E101都能保持安静的工作状态，提供一个舒适的工作环境。

4. 高效能：逊克碳刷E101的设计使其具有优异的电导性能和热稳定性，能够提供稳定而高效的电流传输，确保设备的正常运行。

逊克碳刷E101还具有较低的电阻和电压降，使其能够在高负载条件下工作，满足各种工业应用的需求。

5. 高温抗性：逊克碳刷E101采用特殊的材料和制造工艺，能够在高温环境下保持稳定的性能。

无论是在高温炉、高温风机还是其他高温设备中，逊克碳刷E101都能正常工作，不会因高温而产生变形或损坏，确保设备的正常运行。

6. 多种尺寸可选：逊克碳刷E101提供多种尺寸可选，以适应不同设备的需求。

用户可以根据设备的规格和要求选择适合的尺寸，确保碳刷能够完全符合设备的要求，提供最佳的工作效果。

7. 易于安装：逊克碳刷E101的安装非常简便，用户只需按照说明书的指引进行安装即可。

碳刷与设备的接触部分采用特殊设计，能够确保良好的接触和传导性能，减少因不良接触而引起的问题。

8. 广泛应用：逊克碳刷E101适用于各种工业设备，如电动机、发电机、风机、电动工具等。

无论是在制造业、能源行业还是其他领域，逊克碳刷E101都能发挥出色的作用，确保设备的正常运行。

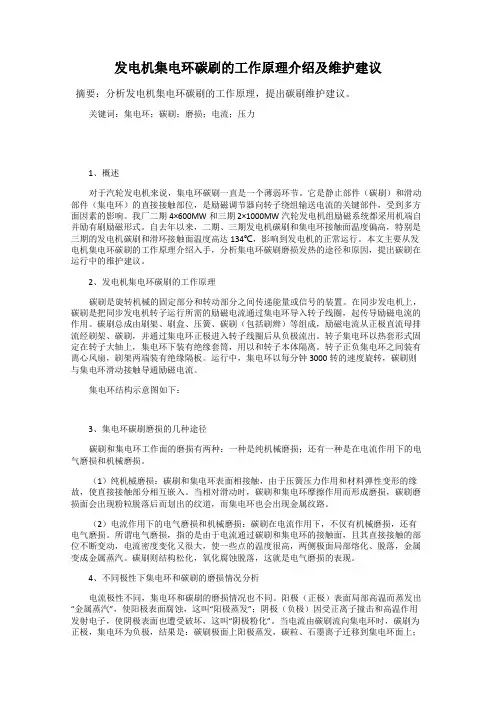

发电机集电环碳刷的工作原理介绍及维护建议
