浅析李仙江梯级水情自动测报系统的结构与功能

Science and Technology &Innovation ┃科技与创新2023年第03期·111·文章编号：2095-6835（2023）03-0111-03梯级泵站综合自动化的架构与实践＊董雪旺，张林虎（甘肃省景泰川电力提灌水资源利用中心，甘肃白银730400）摘要：以景电工程为例，分析了梯级泵站自动化技术的应用情况及其现状，表明自动化建设为景电工程的运行发挥了至关重要的作用。

梯级泵站综合自动化的建设和实施是实现现代化灌区的一项举措，不仅可以有效提高工作效率，提升管理水平和服务水平，还使提水量增加，从而使灌区的经济效益和生态效益有所提升，为灌区脱贫攻坚起到至关重要的作用。

关键词：景电工程；自动化；泵站；灌区中图分类号：TV675文献标志码：ADOI ：10.15913/ki.kjycx.2023.03.034随着科学技术的飞速发展，互联网、计算机、信息处理、大数据、工业测控等新兴前沿技术不断应用到社会发展的各个领域，梯级泵站工程的智能化已成为水利工程管理的发展趋势。

景电工程在泵站运行和灌区管理方面经过多年自动化升级改造及信息化系统建设，持续改进系统功能和优化结构，不断提升泵站智能化水平，基本建成了调度综合自动化运行管理模式。

1梯级泵站自动化系统的架构梯级泵站自动化的实现有赖于以下4个方面功能：①能够实现远程监视，实时观测前池水位和机组运行情况；②可以实现自动化控制，通过远程联动操控设备开停；③能完成现场数据的采集、处理与传输、分析等一系列功能；④报警、事故处理等。

这些功能的实现必须架构梯级泵站自动化系统，然而自动化系统的实现，就必须是硬件和软件系统有效兼容，再加之其他高新技术的融合。

1.1系统硬件梯级泵站自动化系统是由调度中心控制站、泵站监控站及通讯网络组成的集散型控制系统。

系统各组件在建设中要对其性能、规格和性价比等进行通盘考量以确保各组件集成在一起能够满足系统设计功能的要求。

浅谈水文与水情遥测系统
浅谈水文与水情遥测系统
水文与水情遥测系统是一种先进的水文气象参数适时收集、传输、处理系统,也是一种数字式遥测系统.它应用遥测、电子计算机和通信等技术,完成江河流域内降雨量、水位、流量、含沙量和水利工程运用等有关参数的适时自动采集、传输和处理,以实现防洪、供水、发电等优化调度,提高防洪能力和水资源利用的社会经济效益.
作者：李艳侠作者单位：青龙满族自治县水胡同水库管理处,河北秦皇岛,066500 刊名：科技资讯英文刊名：SCIENCE & TECHNOLOGY INFORMATION 年，卷(期)：2009 ""(8) 分类号：P64 关键词：水文与水情遥测系工作方式数据处理和传递。

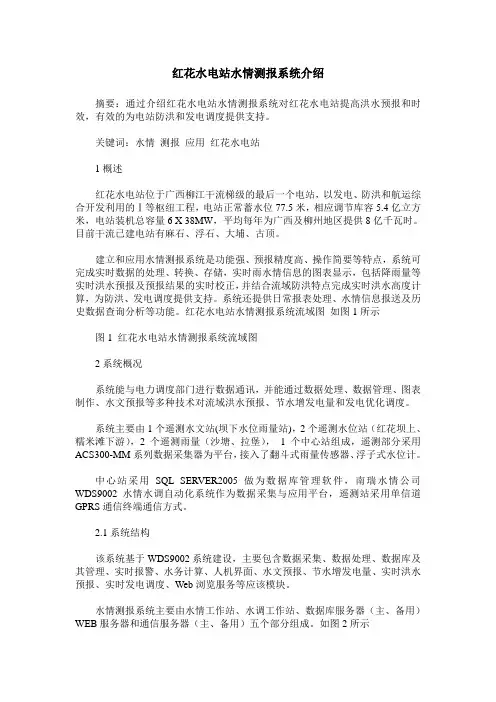

红花水电站水情测报系统介绍摘要：通过介绍红花水电站水情测报系统对红花水电站提高洪水预报和时效，有效的为电站防洪和发电调度提供支持。

关键词：水情测报应用红花水电站1概述红花水电站位于广西柳江干流梯级的最后一个电站，以发电、防洪和航运综合开发利用的Ⅰ等枢纽工程，电站正常蓄水位77.5米，相应调节库容5.4亿立方米，电站装机总容量6 X 38MW，平均每年为广西及柳州地区提供8亿千瓦时。

目前干流已建电站有麻石、浮石、大埔、古顶。

建立和应用水情测报系统是功能强、预报精度高、操作简要等特点，系统可完成实时数据的处理、转换、存储，实时雨水情信息的图表显示，包括降雨量等实时洪水预报及预报结果的实时校正，并结合流域防洪特点完成实时洪水高度计算，为防洪、发电调度提供支持。

系统还提供日常报表处理、水情信息报送及历史数据查询分析等功能。

红花水电站水情测报系统流域图如图1所示图1 红花水电站水情测报系统流域图2系统概况系统能与电力调度部门进行数据通讯，并能通过数据处理、数据管理、图表制作、水文预报等多种技术对流域洪水预报、节水增发电量和发电优化调度。

系统主要由1个遥测水文站(坝下水位雨量站)，2个遥测水位站（红花坝上、糯米滩下游），2个遥测雨量（沙塘、拉堡），1个中心站组成，遥测部分采用ACS300-MM系列数据采集器为平台，接入了翻斗式雨量传感器、浮子式水位计。

中心站采用SQL SERVER2005做为数据库管理软件，南瑞水情公司WDS9002水情水调自动化系统作为数据采集与应用平台，遥测站采用单信道GPRS通信终端通信方式。

2.1系统结构该系统基于WDS9002系统建设，主要包含数据采集、数据处理、数据库及其管理、实时报警、水务计算、人机界面、水文预报、节水增发电量、实时洪水预报、实时发电调度、Web浏览服务等应该模块。

水情测报系统主要由水情工作站、水调工作站、数据库服务器（主、备用）WEB服务器和通信服务器（主、备用）五个部分组成。

实时防汛信息动态采集、传输、网络处理系统设计与开发1 系统概述1 。

1 引言防汛抗旱工作是关系到国计民生的一件大事，水文情报预报是防汛抗旱的耳目和参谋，是合理调度、利用和保护水资源的科学依据。

而雨水情信息的及时与否主要取决于数据的采集、传输以及处理的速度.目前国内雨水情信息采集、传输、处理手段普遍落后，满足不了日益发展的经济形势。

为了解决这个问题,99年经省科委批准立项开始开发研制实时防汛信息动态采集、传输、网络处理系统.该系统是一个集计算机广域网与局域网交互连接的信息系统，主要用于防汛抗旱部门，将自动采集到的雨水情信息通过专线网络进行自动分检、传输，实现了一报多发，服务器在线实时翻译处理的功能，在短时间内形成供各有关网点检索、应用的实时雨、水、旱情等信息。

为领导防洪决策提供准确、及时、科学的图表和数据，实现了水情信息的自动化采集、传输、处理，是防汛抗旱不可缺少的指挥、决策、管理系统。

该系统由报汛数传分系统、实时水情信息传输、转发分系统、水情信息自动处理分系统三大部分组成。

1。

2 系统的技术特点●雨情信息实现了自动采集、传输功能：雨水情采集完全按照水利部《水文情报预报拍报办法》进行自动编报报汛,也可对特殊水情进行手工录入，然后自动上传至水情分中心，脱离了对民用电报业务的依赖关系，能自动在分中心计算机内形成报汛报文文件和测验报文文件。

减少了由于发电报中间环节多而容易出现的错误.水文测站也实现了无人置守报汛。

●信息传输手段多样化：测站向市地分中心传输报文时,有线电话作为主要通信手段，无线通信作为备用信道，实现了有线无线双保险报汛。

●信息的自动接收发送功能:通过网络自动接收发送雨水情信息，这些信息是各市、外省、流域机构的报汛电报。

●信息的自动处理功能:该系统将收到的信息进行实时自动的处理,将处理后信息分类别形成能够用于防汛抗旱的不同数据表,并能根据需要形成各种雨水情报表，可同时在多台工作站上对水情信息进行检索,也可将水情信息放在网站上供省委、省府、省防办、省水利厅以及其他各有关部门实时检索。
