任务导入当今社会，人们极大地享受电子设备带来的便利，任何电子设备都有一个共同的电路，——电源电路。
当负载电流较大，而且要求输出电压可调且稳压特性较好时，一般采用三极管串联型直流稳压电源电路。
下面学习如何制作一个输出电压可以调节的稳压电源。
实训原理一、原理图5 电容100µF/25V1只6 电容220µF/25V1只7 电阻510Ω1只8 电位器0~1KΩ1只9 电阻1KΩ1只10 三极管8050 1只11 三极管9013 1只12 电阻560Ω1只13 电阻390Ω1只任务实施一、环境与安全要求1、环境要求（1）带漏电保护器的单相交流电源。
（2）安装平台不允许放置其他器件、工具与杂物、要保持整洁。
（3）在操作过程中，工具与器件不得乱摆乱放，注意规范，在万能板上安装元器件时，要注意前后、上下位置。
（4）操作结束后，要将工位整理好，收拾好器材与工具，清理台面和地上杂物，关闭电源等等。
2、安装工艺要求（1）元器件布局合理。
（2）电路各焊点要大小均匀，光泽牢固，严禁出现虚焊或漏焊。
（3）正确连接导线，要求单片布线，不允许出现斜线或飞线。
（4）电路各连接点要可靠、牢固。
（5）电路中同一接线端子的连接导线不能超过2根。
3、安装过程的安全要求安全过程要必须要做到“安全第一”，具体要遵守以下要求：（1）正确使用电烙铁、螺丝刀、尖嘴钳等工具，防止在操作过程中出现安全事故。
（2）正确连接电源，同时接好地线，必须先用万用表检测好所装接线路之后才能通电，以免烧坏。
（3）使用示波器带电测量时，一定要按照示波器使用的要求进行操作。
二、在万能板上进行安装三、数据测量1、当R P下= Ω时，U O=U Omax，U Omax= V,V B2= V，V Z= V，U CE1= V，U C1= V。
2、当R P下= Ω时，U O=U Omin，U Omin= V,V B2= V，V Z= V，U CE1= V，U C1= V。

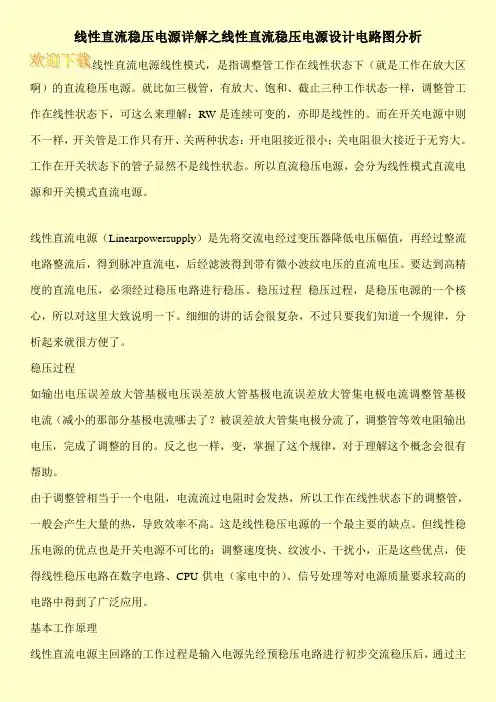

线性直流稳压电源详解之线性直流稳压电源设计电路图分析线性直流电源线性模式，是指调整管工作在线性状态下（就是工作在放大区啊）的直流稳压电源。
就比如三极管，有放大、饱和、截止三种工作状态一样，调整管工作在线性状态下，可这么来理解：RW是连续可变的，亦即是线性的。
而在开关电源中则不一样，开关管是工作只有开、关两种状态：开电阻接近很小；关电阻很大接近于无穷大。
工作在开关状态下的管子显然不是线性状态。
所以直流稳压电源，会分为线性模式直流电源和开关模式直流电源。
线性直流电源（Linearpowersupply）是先将交流电经过变压器降低电压幅值，再经过整流电路整流后，得到脉冲直流电，后经滤波得到带有微小波纹电压的直流电压。
要达到高精度的直流电压，必须经过稳压电路进行稳压。
稳压过程稳压过程，是稳压电源的一个核心，所以对这里大致说明一下。
细细的讲的话会很复杂，不过只要我们知道一个规律，分析起来就很方便了。
稳压过程如输出电压误差放大管基极电压误差放大管基极电流误差放大管集电极电流调整管基极电流（减小的那部分基极电流哪去了？被误差放大管集电极分流了，调整管等效电阻输出电压，完成了调整的目的。
反之也一样，变，掌握了这个规律，对于理解这个概念会很有帮助。
由于调整管相当于一个电阻，电流流过电阻时会发热，所以工作在线性状态下的调整管，一般会产生大量的热，导致效率不高。
这是线性稳压电源的一个最主要的缺点。
但线性稳压电源的优点也是开关电源不可比的：调整速度快、纹波小、干扰小，正是这些优点，使得线性稳压电路在数字电路、CPU供电（家电中的）、信号处理等对电源质量要求较高的电路中得到了广泛应用。
基本工作原理线性直流电源主回路的工作过程是输入电源先经预稳压电路进行初步交流稳压后，通过主。
线性稳压器原理线性稳压器是一种常见的电子元件，它在电路中起着稳定输出电压的作用。
其工作原理是通过将输入电压进行稳定，以确保输出电压始终保持在设定的数值范围内。
在本文中，我们将深入探讨线性稳压器的原理，以及其在电子电路中的应用。
首先，让我们来了解一下线性稳压器的基本结构。
线性稳压器通常由三个主要部分组成，输入端、控制电路和输出端。
输入端接收来自电源的不稳定电压，控制电路对输入电压进行稳定处理，最终输出端提供稳定的电压给负载使用。
控制电路中通常包含一个参考电压源和一个误差放大器，用于对输入电压进行比较和调节，以确保输出电压的稳定性。
其次，让我们来详细了解线性稳压器的工作原理。
当输入电压发生变化时，控制电路会通过负反馈机制对输出电压进行调节，以使其保持在设定的稳定数值范围内。
这种负反馈机制可以有效地抑制输入电压的波动，从而确保输出电压的稳定性。
此外，线性稳压器还通过将多余的电压转化为热量的方式来实现稳压，这也是其常见的缺点之一，因为这会导致功耗增加和效率降低。
接下来，让我们来探讨线性稳压器在电子电路中的应用。
线性稳压器广泛应用于各种电子设备中，如电源适配器、电池充电器、稳压电源等。
在这些应用中，线性稳压器可以提供稳定的电压输出，以确保电子设备的正常运行。
此外，线性稳压器还常用于模拟电路中，因为其输出电压稳定性较高，能够满足对电压精度要求较高的应用场景。
总结一下，线性稳压器是一种常见的电子元件，其工作原理是通过负反馈机制对输入电压进行稳定处理，以确保输出电压的稳定性。
在电子电路中，线性稳压器广泛应用于各种电子设备中，能够提供稳定的电压输出，满足不同应用场景的需求。
然而，线性稳压器也存在一些缺点，如功耗增加和效率降低，因此在实际应用中需要综合考虑其优缺点，选择合适的稳压器类型。
通过本文的介绍，相信读者对线性稳压器的原理和应用有了更深入的了解。
在实际应用中，我们需要根据具体的需求和场景选择合适的线性稳压器，以确保电子设备的正常运行和稳定性能。
