井网与注水方式

1 单储系数：单位面积单位厚度油藏中的储量。

2 面积注水：是指将注水井和油井按一定的几何形状和密度均匀的布置在整个开发区上进行注水和采油的系统3 井网密度:单位面积油藏上的井数或单井控制的油藏面积。

4 注水方式(开采方式)：注水井在油藏中所处的部位及注水井与生产井的排列关系。

5 油藏的压力系统：对于每口探井和评价井，准确确定该井的原始地层压力，绘制压力与埋深的关系图.6 油藏的温度系统：指由不同探井所测静温与相应埋深的关系图，也可称静温梯度图。

7 重力驱：靠原油自身的重力驱油至井的驱动。

8 储量丰度:单位面积控制的地质储量。

9储采比（储量寿命)：某年度的剩余可采储量与当年产量的比值.10 原油最终采收率：指油田废弃时采出的累积总采油量与地质储量的比值。

11 采出程度：到计算时间为止所采出的总采油量和地质储量的比值.12 采油速度：指油田或气田年产量和地质储量的比值。

13划分开发层系：把储层和流体特征相近的含油小层组合在一起，与其它层分开,用单独一套井网进行开发。

14 边缘注水:指注水井按一定的规则分布在油水边界附近进行注水的一种布井形式。

15 点状注水:是指注水井零星地分布在开发区内，常作为其它注水方式的一种补充形式。

16 驱动指数：油藏中某一种驱油能量占总驱油能量的百分数。

17 流动系数：为地层渗透率乘以有效厚度，除以流体粘度。

18 采收率：油田报废时的累积采油量占地质储量的百分比。

19 含水上升率：单位时间内含水率上升的值或采出单位地质油藏含水率上升的值。

20 基础井网：以某一主要含油层为目标而首先设计的基本生产井和注水井，是开发区的第一套正式井网。

21 详探阶段的任务：1、以含油层系为基础的地质研究2、储层特征及储层流体物性3、储量估算－油田建设规模4、天然能量评价－天然能量的利用、转注时机5、生产能力（含吸水能力）－井数、井网22 生产试验区的主要任务:1、详细解剖储油层情况；2、研究井网；3、研究生产动态；4、研究采油工艺、集输工艺、油层改造措施。

流度比 0.2 0.5 1.0 2.0 4.0 10.0 20.0 50.0 五点 0.833 0.752 0.662 0.541 0.410 0.242 0.160 0.095 七点 0.702 0.631 0.548 0.412 0.342 0.205 0.100 0.082 直线排状 0.793 0.675 0.570 0.460 0.350 0.207 0.103 0095 交错排状 0.775 0.720 0.640 0.530 0.400 0.240 0.160 0.082
矛盾加剧，
(二)划分开发层系是部署井网和规划生产设施的基础。
确定了开发层系，就确定了井网套数。
(三)
采油工艺技术的发展水平要求进行层系划分。
多油层，油层数目很多，往往多达十几个甚至几十个，开采井段有时长可达数百米。 采油工艺就是要充分发挥各油层作用，吸水均匀生产均衡。 分层技术：分层开采、分层注水、分层控制
3.3 井 网 部 署
一 布井方式 二 布井原则 三 井网密度 四 井数估算 五 基础井网的部署 六 布井方案
一、布井方式
图3-10
布井方式
布井方式与驱油能量分布及方向有关：
（一）能量具有方向性— 如气顶，边水驱动，布置环状或排状井网（见 图3-10） （二）能量均匀分布— 如底水驱动，溶解气驱，弹性驱动，布置规则 井网，例上图的三角形和正方形井网 （三）能量没有方向—布不规则井网。 断块，裂缝油藏
边缘注水的适用条件：
中小油藏，油层稳定，特别边部渗透性较好的地区
边缘注水的优点：
油水界面比较完整,逐步由外向油藏内部推 进,易于控制; 无水采收率和低含水率采收率较高；
缺点： 1.要求不断移动注水线，形成油田多阶段开发，地面工程

注水工艺技术
延长油田勘探开发技术研究中心 2012年9月
主要内容
注水开发概述 水源、水质及注水系统
注水井吸水能力分析 分层注水技术
注水指标曲线的分析与应用 堵水调剖技术
延长油田勘探开发技术研究中心
第一部分 注水开发概述
延长油田勘探开发技术研究中心
一、注水开发概述
1、注水的必要性
通过注水井向油层注水可以弥补原油采出后所造成的地层亏空，起到 保持或提高油层压力，实现油田高产稳产，最终获得较高的采收率。
常 用 的 聚 凝 剂
硫酸铝 硫酸铁 三氯化铁 偏铝酸钠
延长油田勘探开发技术研究中心
二、水源、水质及注水系统
3.2 过滤
过滤是用容器(过滤设备)除去水中悬浮物和其它杂质的工艺。
过滤罐(或池、器)自上而下装有滤料，支撑介质等。滤料一般为石英砂、 大理石、无烟煤屑及硅藻土等，支撑介质常用砾石。水自上而下经过滤层、支 撑层，而后从罐底部排出清水。
延长油田勘探开发技术研究中心
二、水源、水质及注水系统
3.6 含油污水处理
含油污水的优点：
1) 污水中含表面活性物质，能提高洗油能力； 2) 高矿化度污水回注后，不会使粘土颗粒膨胀而降低渗透率； 3）污水回注保护了环境提高了水的利用率。 污水回注应解决的问题：
1）处理后的污水应达到注水水质标准；
2）水在设备和管线中既不结垢，又不严重腐蚀； 3）和地层水不起化学反应产生沉淀，以免堵塞油层。
（1）与储层性质不配伍； （2）不科学的水质处理及注水工艺。
注水引起的油层损害主要类型： 堵塞、腐蚀、结垢。
机械杂质浓度、粒径 1. 粘土膨胀 1. 溶解氧 细菌含量：腐生菌、硫酸还原菌 2. 机械杂质 2. CO、CO2 3. 微粒运移 铁离子含量 1. 无机垢 3. H2S 4. 细菌堵塞 2. 有机垢 溶解氧含量细菌 4. 5. 反应沉淀物 含油量 6. 原油 硫化物含量 pH值 矿化度

第四章 注水调控对策
第二十七条 注水站（管网）调整改造。针对系统管网 和设备腐蚀老化严重、注水站运行负荷率低等问题，要统筹 安排，突出重点，分年度安排好调整改造工作。在满足注水 半径和配注的条件下，优化简化工艺和布局，注水站的负荷 率应提升至70%以上。
第五章 注水过程管理
第二十八条 加强注水过程管理和质量控制是实现“注好 水、注够水、精细注水、有效注水”的必要保障。要从注水的 源头抓起，精心编制配注方案、优化注采工艺、严格水质监控、 强化注水井生产管理。从地下、井筒到地面 全方位抓好单井、 井组、区块和油田的 全过程 注水管理和注水效果分析评价，实 时进行注水措施跟踪调控。
推荐指标及分析方法》的基础上，开展注水水质的配伍性研究，通过岩 心伤害实验、现场实际油层回注验证试验，制定和完善适合本油田不同 类型油藏的注水水质企业标准并严格执行。
第三章 注水系统建立
第十三条 按照油田开发方案总体要求，实施产能建设，注、地面注水系统建设等。
《油田注水管理规定》
《油田注水管理规定》是股份公司为加强油田注水开发管 理、配合“油田开发基础年”活动的深入进行，而推出的一 份纲领性指导文件。该文件是在充分结合近年来科研成果、 工作经验和基本认识的基础上形成的，对油田注水开发的实 际工作具有重要的积极的指导意义。
为此，股份公司勘探与生产分公司专门行文通知，要 求各单位认真执行《油田注水管理规定》，确保“油田开发 基础年”活动取得实效，不断提高油田注水开发水平。
第七条 注水时机。根据油藏天然能量评价及储层 类型分析，确定合理注水时机。中高渗透砂岩油藏，要 适时注水，保持能量开采；低渗透砂岩油藏，应实现同 步或超前注水，保持较高的压力水平开采。需要注水开 发的其它类型油藏，应根据具体特点确定最佳注水时机。 新油田投入注水开发，要开展室内敏感性实验和现场试 注试验。

采油工（高级技师）模拟试卷15(题后含答案及解析)题型有：1. 单项选择题 2. 判断题请判断下列各题正误。

3. 简答题 4. 计算题单项选择题下列各题的备选答案中，只有一个是符合题意的。

1．滨海相沉积以( )为主。

A．砂岩B．粘土岩C．石灰岩D．碎屑岩正确答案：D2．所谓的( )?湖相沉积物以纯化学沉积及细碎屑沉积为主，也有盐渍化和石膏化砂质粘土岩。

A．滨海B．淡化C．海湾D．咸化正确答案：D3．油田储量可分为( )和可采储量。

A．控制储量B．探明储量C．预测储量D．地质储量正确答案：D4．新油田在( )井网钻完后，即应计算已开发探明储量。

A．油井B．勘探C．基础D．开发正确答案：D5．容积法计算纯气藏天然气储量的方法与计算石油储量的方法相近，除了确定气层部分的( )外，还要考虑天然气本身的物理特性，温度、压力变化过程的状态和天然气的化学组分等因素。

A．空间体积B．含气面积C．含气饱和度D．天然气压缩系数正确答案：A6．在多孔介质中，有两种流体同时参与的流动称为两相( )。

A．连通B．流动C．渗流D．渗透正确答案：C7．一般情况下，含油、含水砂岩的微电极曲线都有明显的幅度差，水层幅度差( )油层。

A．高于B．略高于C．略低于D．等于正确答案：C8．综合应用短梯度曲线、深浅三侧向曲线、声波时差曲线、自然电位曲线、视电阻率曲线，在测井曲线的不匹配上找出规律，可以( )地解释水淹层。

A．准确B．定量C．定性D．定性、定量正确答案：D9．油层变异系数在( )之间适合聚合物驱。

A．0．5～0．7B．0．6～0．8C．0．5～0．9D．0．7～0．9正确答案：B10．聚合物驱( )主要包括聚合物最终采收率、与水驱相比提高采收率值、累积增产油量、综合含水下降最大幅度、节约注水量、每注1t聚合物增产油量、累积注入量、综合含水和累积产油量的变化等。

A．预测指标B．预测标准C．预测程序D．模型预测正确答案：A11．配注方案的调整包括配注水量的调整、注水( )的调整和层段配注水量调整。

油藏工程教材习题第一章：1. 一个油田的正规开发一般要经受那几个阶段？答：一个油田的正规开发一般要经受以下三个阶段：(1)开发前的预备阶段：包括详探、开发试验等。

(2)开发设计和投产：包括油层讨论和评价，全面部署开发井、制定射孔方案、注采方案和实施。

(3)开发方案的调整和完善。

2.合理的油田开发步骤通常包括那几个方面？答：合理的油田开发步骤通常包括以下几个方面：1.基础井网的布署。

2.确定生产井网和射孔方案。

3.编制注采方案。

3.油田开发方案的编制一般可分为那几个大的步骤？答：油田开发方案的编制一般可分为以下几个大的步骤：1、油气臧描述2、油气藏工程讨论3、采油工程讨论4、油田地面工程讨论5、油田开发方案的经济评价6、油田开发方案的综合评价与优选。

4.论述油气田开发设计的特别性。

答：一切工程实施之前，都有前期工程，要求有周密的设计。

有些工程在正式设计前还应有可行性讨论。

对于油气田开发来说，也不例外，但又有其不同的特点。

(1)油藏的熟悉不是短时间一次完成的，需经受长期的由粗到细、由浅入深、由表及里的熟悉过程。

(2)油气田是流体的矿藏，凡是有联系的油藏矿体，必需视作统一的整体来开发，不能像固体矿藏那样，可以简洁地分隔，独立地开发，而不影响相邻固体矿藏的隐藏条件及邻近地段的含矿比。

(3)必需充分重视和发挥每口井的双重作用一一生产与信息的效能，这是开发工作者时刻应当讨论及考虑的着眼点。

(4)油田开发工程是学问密集、技术密集、资金密集的工业。

油气田地域宽阔，地面地下条件简单、多样；各种井网、管网、集输系统星罗棋布；加之存在着多种因素的影响和干扰，使得油田开发工程必定是个学问密集、技术密集、资金密集的工业，是个综合运用多学科的巨大系统工程。

5.简述油藏开发设计的原则。

答：油藏开发设计的原则包含以下几个方面:（一）规定采油速度和稳产期限（二）规定开采方式和注水方式（三）确定开发层系（四）确定开发步骤6.油田开发设计的主要步骤。

成绩构成：平时上课出勤回答问题10分，作业20分，期末考试70分。
第一章 油藏工程设计基础
油田勘探开发程序 油藏评价 开发层系划分与组合 井网与注水方式 油田开发方案报告编写 复杂油田开发 油田开发调整
1.1 油田勘探开发程序
油田勘探开发是个连续的过程。将整个油气田勘探 开发过程划分为三个阶段，即区域勘探（预探）阶段、 工业勘探（详探）阶段和全面开采阶段。 区域勘探（预探）
（3）边水和底水的压能和弹性能。
（4）气顶气的膨胀能。 （5）重力能。 （6）人工注水注气的压能和弹性能量。
不同的能量方式决定了油藏的开采方式，开采特征、采收率、布井方式等油 藏的重要措施。
表征油藏动态的指标：
油藏的平均地层压力：指油藏全区域的地层压力的平均。测取方式多样。 日产油量：日产能力和日产水平之分。
第三阶段：40年代－50年代，发展阶段
全方面的进行了油田的开发和改造，采用人工补充地层能量的方法，注水、 注气、注汽开发。有了比较完善的油田开发理论，例如苏联克雷洛夫《油田 开发科学系统》、masket的《采油物理原理》、B-L驱油机理、物质平衡方程、 各种经验统计方法。
第四阶段：60年代－70年代，现代化发展阶段 现代科学技术和管理概念普及。各种先进的技术得到应用，例如大型水力压 裂、定向井、计算机的应用。进一步发展的理论有油藏数值模拟的发展、EOR 原理、油藏的经营管理。
油藏工程原理与方法
什么叫油藏工程－定义
定义1:油藏工程是一门从总体上来认识和改造油气藏的技术学科。总体是指：一 认识和分析组成油藏的各个部分的物理化学性质及其在油气藏开采中的作用（静 态认识）；二是在油气藏的开采过程中，油藏内部所发生的物理化学变化、机制， 及其对油气开采的影响（动态认识）。它是一门高度综合的学科，其最终的目标 认识、 是提高经济采收率。 开发 改造 定义2:应用地球物理、地质、油层物理、渗流力学及采油工程方面的方法、成果、 资料，对油藏的开发方案进行设计、调整、评价，以及应用有效的开采机理、驱 替理论和工程方法来预测分析油藏的未来的开发动态，并根据这种预测结果提出 相应的技术措施，以便获得油藏最大的采收率。 即回答三个问题：油藏如何开发、动态如何变化、如何开发的更好 特点：对象不可见、涉及的学科多、不同的时期涉及的内容侧重点不同

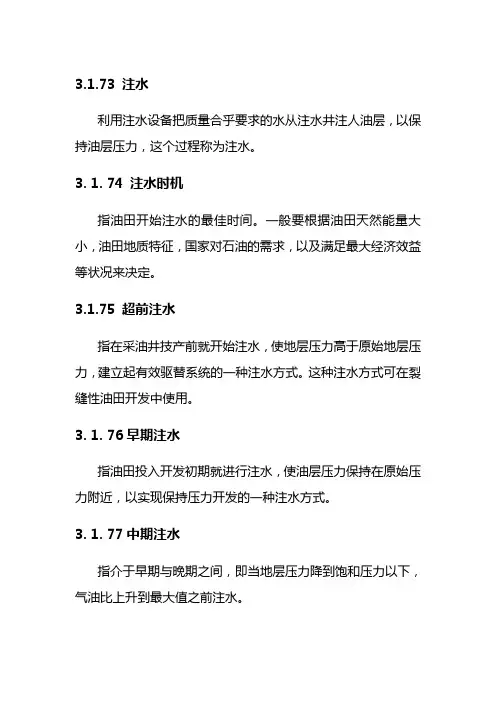

3.1.73 注水利用注水设备把质量合乎要求的水从注水井注人油层，以保持油层压力，这个过程称为注水。

3. 1. 74 注水时机指油田开始注水的最佳时间。

一般要根据油田天然能量大小，油田地质特征，国家对石油的需求，以及满足最大经济效益等状况来决定。

3.1.75 超前注水指在采油井技产前就开始注水，使地层压力高于原始地层压力，建立起有效驱替系统的一种注水方式。

这种注水方式可在裂缝性油田开发中使用。

3. 1. 76早期注水指油田投入开发初期就进行注水，使油层压力保持在原始压力附近，以实现保持压力开发的一种注水方式。

3. 1. 77中期注水指介于早期与晚期之间，即当地层压力降到饱和压力以下，气油比上升到最大值之前注水。

3.1.78 晚期注水先利用天然能量采油，当驱袖能量显著不足，油层压力降至饱和压力之下，油藏驱动方式转变为溶解气驱时再进行注水叫晚期注水。

晚期注水作为二次采油方法加以应用，具有投资少、见效快、无水油量多、有利于提高采收率等优点，是目前许多产油国家常用的油田开发方式。

3.1.79 水障法注水带气顶油田，为避免油气互窜，在油气边界附近钻一圈注水井，注入水在气顶与油区之间形成水障，使气区与油区分别进行开采，这种注水方式叫水障法注水。

3. 1. 80 注水方式指注水井在油田上的分布位置及注水井与采油井的比例关系和排列形式。

注水方式的选择直接影响油田的采油速度、稳产年、水驱效果以及最终采收率。

3.1.81 边外注水、边缘注水与边内注水注水井按一定的形式布在油田边界以外含水区内进行注水叫边外注水(缘外注水)( 图3 . 4 )。

注水井按一定形式布在油田边界线上或油水过渡带内进行注水叫边缘注水(缘上注水)( 图3 . 5 )。

注水井布在油田含油面积内进行注水叫边内注水。

边内注水按注水井与采油井的排列关系分为行列切割注水与面积注水两大类。

3.1.82 行列切割注水利用注水井排把油田切割成若干区块，分区进行注水开发，两排注水井之间夹三排、五排等采油井，这种布井形式叫行列切割注水(图3 . 6 ) 。

图4-4-4 行列切割井网（左） 图4-4-5 环状切割井网（右）
开发井网类型
• 边内切割注水比较适应油藏面积大、构造 比较完整、油层性质比较稳定，而且渗透 率比较高的油藏。边内切割注水的优点是 地下油水分布关系比较简单，而且行列切 割注水还可以比较好地解决油藏渗透率方 向性问题（将行列注水井排布置成与渗透 率最大的方向平行，迫使注入水向渗透率 最小的方向推进，以控制水窜，提高驱油 效率）。
图4-4-1方形井网示意图 (左) 图4-4-2交错井网示意图(右)
开发井网类型
• 如果某油藏具相当程度的渗透率方向性， 需要井网布置做适当考虑时，可将上述井 网在渗透率最大的方向上做适当拉长或在 渗透率最小的方向上做适当缩小，呈矩形 井网或不等边的交错井网即可。
开发井网类型
• 2．注水开发井网类型 • 需要注水或注入其它介质实施驱替开发的油藏，
开发井网类型
• 1．衰竭式开发的井网类型 • 对于不需补充能量进行开发的油藏，只能依靠原
始能量进行衰竭式开采，不需要设计注入井，所 有的钻井都用于采油，因此勿需考虑注采井点的 配置，其井网设计比较简单。它一般采用两种井 网类型： • ①方形井网：全部钻井采用正方形井网等间距布 置(图4-4-1)。 • ②交错井网：全部钻井采用三角形井网等间距布 置(图4-4-2)。
就需要考虑注采井点的平面配置，因而其井网设 计就比较复杂多样，这就存在一个注采井网类型 问题。常说的开发井网类型，就是指这种注采井 网的配置类型。以注水为例(注其它介质类似)， 其井网布置也称为注水方式。国内外油田的注采 井网或注水方式可以划分为三种类型：边缘注水、 边内切割注水和面积注水。
开发井网类型
图4-4-12 九点井网调整为五点井网 示意图

浅析油藏注水开发技术摘要：注水开发是各油田常用的采油开发措施。

不同性质的油藏或区块，从油田地质特征出发，选择合理的注水方式，有利于发挥本油藏或区块的能力，提高油藏采收率，获得最大的经济效益和社会效益。

本文介绍注水开发原理，注水方式，影响油田注水开发效果的因素，提出改善油田注水开发效果的有效途径。

关键词：注水开发是油田开发过程中的一项重要采油技术。

然而，在实际的原油注水生产过程中，由于注入的液体与储层岩石、矿物和储层流体不匹配，往往会造成地层堵塞。

这将导致注水井吸水能力降低，注水压力升高。

水中的腐蚀性气体和微生物也会对设备和管道造成腐蚀，不仅会增加采油成本，还会加剧油藏的堵塞。

因此，在油田注水开发过程中，应注意开发技术应用中的相关问题，在结合油田地质特征的基础上，提高注水开发技术的应用水平。

1 注水开发技术的概况1.1 技术原理注水采油是指在证明依靠自然能源进行采油不经济或不能维持一定的采油率时，通过人工向储层注水来维持或补充储层能量来开采原油的一种方法。

注入的水将原油从储层中排出。

从而降低了石油开采难度，提高了油井产量和油藏采收率。

油田注水是油田生产过程中最重要的工作环节之一。

它不仅能有效补充地层能量，提高开发速度，提高原油采收率，而且能保证油田高产稳产。

注水技术可以提高油井的产量和采收率，具有良好的经济效益，是现代油田的主要开发方式。

1.2 技术分类根据注水时间，注水技术可分为三种类型：超前注水、同步注水和延迟注水。

先进注水是指在油井投产前注入注水井，含油饱和度不低于原始含油饱和度，地层压力高于原始地层压力，建立有效驱替体系的注采方法，提前注水可以使地层压力保持在较高水平。

同步注水是指在油田进入生产阶段后的短时间内注水，使地层压力保持在饱和地层压力以上，使油井具有较高的生产能力，有利于保持较高的采油速度，实现长期稳产。

滞后注水是指利用天然能源对油田进行初次开采。

当天然能源不足时，进行注水二次开发。

关于转发中油股份勘探与生产分公司《关于印发<油田注水管理规定>的通知》的通知各采油单位、油气工艺研究院和勘探开发研究院：为进一步强化以精细注水为内容的三基工作，落实“七条注水”工作要求，夯实油田稳产基础，现将中油股份勘探与生产分公司《关于印发<油田注水管理规定>的通知》转发给你们，请各单位高度重视，结合当前生产建设实际，巩固油田开发基础活动成果，加强油田注水管理工作，确保油田开发状况良好。

附件：中油股份勘探与生产分公司《关于印发<油田注水管理规定>的通知》— - 1 - —油田注水管理规定中国石油勘探与生产分公司中国石油2011年12月油田注水管理规定*—- 2 - —中国石油勘探与生产分公司目录第一章总则 (4)第二章注水技术政策 (2)第三章注水系统建立 (5)第四章注水调控对策 (7)第五章注水过程管理 (10)第六章注水效果分析与评价 (15)第七章队伍建设与技术创新 (19)第八章附则 (20)—- 3 - —第一章总则第一条为进一步强化油田注水工作管理，提高油田注水开发水平，依据《油田开发管理纲要》，特制定《油田注水管理规定》（以下简称《规定》）。

第二条油田注水开发要把“注好水、注够水、精细注水、有效注水”的理念贯穿油田注水工作的始终，努力控制油田含水上升率和产量递减率，提高油田水驱采收率。

第三条油田注水是一项系统工程。

油田地质、油藏工程、采油工程和地面工程要紧密结合，充分发挥各专业协同的系统优势。

要科学制定注水技术政策、优化注水调控对策、强化注水过程管理和注水效果分析与评价、注重队伍建设与技术创新，努力提高系统效率。

第四条油田开发注水工作必须遵守国家、地方有关法律、法规和中石油的规章制度。

牢固树立“安全第一、质量至上、环保优先、以人为本”的理念，强化安全生产工作。

做好油田注水开发全过程的质量、健康、安全、环境（QHSE）工作。

第五条本《规定》适用于股份公司及所属油(气)田分公司、全资子公司（以下简称油田公司）的国内油田开发。

第三章油田注水在油田开发过程中，要及时采取措施给地层补充能量，保持和提高地层压力，实现油田的持续稳产高产。

给地层补充能量的方法较多，主要有注水、注气等开发方式，目前国内外油田普遍采用的是注水开发方式，通过注水给油层补充能量，保持地层压力、延长自喷采油期、提高采油速率和油藏采收率。

注好水、注够水是衡量注水技术水平的尺度。

四十多年来，随着油田开发的需要，油田注水系统不断进行建设、调整、改造、完善和科技攻关工作。

现在油田注水技术从注水工艺到地面注水工程已建成一个能适应油田开发注水需要，由科研、设计、施工和生产管理各环节相互支持、互相依托的完整系统。

油田注水方式是根据油田开采油层的性质和构造条件来确定。

在注水开发方案确定之后，首先要依据油层物理性质和试注来确定注水水质标准，根据注水水质选定足量的水源和水处理技术。

本章首先介绍了注水水质标准的制定原则和推荐的注水水质标准及分析方法，并介绍了油田水处理的基本工艺技术。

地面注水工程的高压注水机泵、高压输配水工艺技术，是油田注水系统的主要部分，也是油田能耗的主要部分。

书中重点介绍了注水泵机组及配套的大型电机、高压注水管网的技术参数及选型原则、设计规范及生产技术管理要求等。

注水工艺，特别是分层注水工艺技术，是多油层注水完成分层配注方案，提高注水开发效果的重要措施；水井测试技术则是检查指导注水效果的方法，对此，本书也都作了介绍。

作业：1、给地层补充能量的方法主要有哪些？答：注水、注气等开发方式，2、注水开发方式的内容是什么？，答；通过注水给油层补充能量，保持地层压力、延长自喷采油期、提高采油速率和油藏采收率。

3、衡量注水技术水平的尺度内容是什么？答；注好水、注够水。

4、油田注水系统的主要部分有？答；地面注水工程的高压注水机泵、高压输配水工艺技术。

第一节油田注水开发在油田开发初期，油层中的油、气是依靠油层压力（油层天然能量）克服油层中的渗流阻力流到井底而后又举升到地面上来的。

三、注水系统效率和能耗计算 1、系统效率
w泵机损 w网损 w节损
W入
注水站
管 网
井口
w有效
注水系统能量平衡模型图
123
--- 注水系统平均运行效率，% ----拖动注水泵电动机平均效率，% 1 2 ----注水泵平均效率，% ----注水管网平均效率，% 3 2、系统能耗 系统能耗：指每向油层注入1立方米水的耗电量 和注水泵每泵出1立方米高压水的耗电量。 （1）注入水单耗 （2）注水泵单耗
7、硫酸盐还原菌（SRB）、腐生菌（TGB）和 铁细菌含量分析 新笔趣阁 （1）SRB和TGB含量分析 （2）铁细菌 8、滤膜系数分析 滤膜系数：指在0· 14MPa压力条件下，让 1000mL的水样通过滤膜（Φ47，孔径 0· 45μm）所需的时间的函数 MF=1000/（20t） MF----滤膜系数；t----过滤1000mL水样所 需的时间，min。 MF值是衡量水样对滤膜的对细微孔道堵塞程度 的综合性的指标， MF越大，反映的水质越好；
9、平均腐蚀率的测定 10、含油量的测定 （1）荧光比色法 （2）分光光度比色法
水源及水处理 一、水源的选择 考虑的四种因素： 1、水源类型 （1）地下水：浅层水，深层水 （2）地面水：江河、湖泊、泉水 （3）污水： （4）海水 2、水源井采水 浅层水源井 深层水源井
二、净化处理
目的：去除水中固体悬浮物和铁质，使水质澄清，达到 合格标准。
注水流程
注水系统：是由水源采水处理系统、注水站、 注水管网、配水间和注水井等基本单元。 一、注水站 注水站的作用：一是为注水井提供设计要求的 稳定的泵压，二是向注水井连续均匀地泵送水 质合格的注水量。 注水站要接收水源来水；连续稳定的泵出高压 注入水；水质检测合格和简易处理；注水干线 计量等工作。 1、注水规模和压力的确定 注水站规模是指该站高压泵送出的水量的大小。 由油田产油量（地下体积）、产水量和注水井 洗井、作业用水量、生活与环境用水来确定。

一、为什么要注水？

原因：当油田依靠天然能量开采时，存在一定的
问题，主要表现为：
（1）多数油田的天然能量不充足，同时局限性大，
不易控制，作用时间短； （2）能量发挥不均衡，一般初期大，油井高产，但 很快递减，不能实现稳产； （3）油田的调整和控制困难； （4）采收率较低。
注水开发油田的主要优点：
（1）能保持高产，注水保持地层压力，可以保持较高
入剂标准及添加剂、注入的程度。

推荐的驱动方式 ：由于水的来源广、价格便宜、
易于处理、水驱效果一般较溶解气驱、重力驱好，
故凡是有条件的油田，我国都采用注水开发，并取 得显著的经济效果。
第二节 开发层系的划分与组合
开发层系划分的目的与原因 开发层系划分的意义和原则 开发层析具体的划分方法 开发层系划分的步骤 影响开发层系划分的因素

3．中期注水(mid-stage water flooding)
特点:中期注水方式介于上述两者之间，即投产
初期依靠天然能量开采，当地层压力下降到低于饱
和压力后，在气油比上升到最大值之前注水。此时
油层中将由油、气两相流动变为油气水三相流动， 随着注水恢复压力，可以有两种情况。 一种情形是压力恢复到一定程度，仅低于饱和 压力，在地层压力稳定条件下，形成水驱混气驱动 方式。当从原油中析出的气体尚未形成连续相时， 这部分气体有一定驱油作用。有助于提高采收率。
较陡峭则有利于气顶膨胀及次生气顶的形成，溶解
气逸出向气顶补充，有利于建立气压驱动。

在选择压力驱动时，应该对地质、工程及经济全面
加以分析考虑，对于采取不同方式所能获得烃类的
最终采收率及经济效果予以论证，从而确定其必要
性、可靠性，确定注入剂的类型。此外，还应结合 流体性质、储层孔隙结构、粘土矿物成分，确定注

第一章名词解释1.原油饱和压力：指在地层条件下，原油中的溶解气开始分离出来时的压力。

又称泡点压力。

2.溶解气油比（Rs）：在油藏温度和压力下地层油中溶解的气量，m3/m3 。

3.压缩系数（Co）：在温度一定的条件下，单位体积地层油随压力变化的体积变化率，1/MPa4.体积系数（Bo）：又称原油地下体积系数，是指原油在地下体积(即地层油体积Vf)与其在地面脱气后的体积(Vs)之比。

5.粘度（μ）：当速度梯度为1时单位面积上流体的内摩擦力，单位：mPa.s。

6.稠油：指在油层条件下，粘度大于50 mPa.s，相对密度大于0.90的原油。

7.压缩因子（Z）：一定温度和压力条件下，一定质量气体实际占有的体积与在相同条件下理想气体占有的体积之比。

8.地层水矿化度：单位体积地层水中所含各种离子、分子、盐类、胶体的总含量，称为地层水矿化度，以mg/L或mol/L表示。

9.地层水硬度：是指地层水中所含Ca2+、Mg2+的量。

通常以1L地层水中含10mg的CaO或7.2mg的MgO为一度。

10.孔隙度（φ）：是指岩石中孔隙体积与岩石总体积的比值。

11.岩石的渗透性：在一定的压差作用下，储层岩石让流体在其中流动的性质。

其大小用渗透率(permeability)表示。

（1）绝对渗透率：指单相流体在多孔介质中流动，不与之发生物理化学作用的渗透率。

（2）有效渗透率：当岩石中有两种以上流体共存时，岩石对某一相流体的通过能力，又称相渗透率。

（3）相对渗透率：当岩石中有多种流体共存时，每一种流体的有效渗透率与绝对渗透率的比值，以小数或百分数表示。

12.油藏含油（水、气）饱和度：油层孔隙里含油（水、气）的体积与孔隙体积的比值。

13.束缚水饱和度（Swi)（1）束缚水：是指分布和残存在岩石颗粒接触处角隅和微细孔隙中或吸附在岩石骨架颗粒表面，不可流动的水，称为束缚水。

（2）束缚水饱和度：单位孔隙体积中束缚水所占的比例称为束缚水饱和度。

LP NP
A BLP
式中：LP——累积产液量，104m3 。N P——累积产油，104t
对上式变化后，得到不同含水率 fw时的累积产油量Np的关系：
1 NP
A(1 f w ) B
当含水率为极限含水率fwl时，到可 采储量NR ，从而得到采收率：
1 RE
A(1 f wl ) BN
丁型水驱曲线——累积液油比与累积产水量关系曲线
地层压力保持水平
➢ 地层压力保持水平分为下列三类： ➢ 地层压力/原始地层压力≥0.85，且高于油藏饱和
压力，地层能量能避免地层原油大量脱气、能充 分满足不断提高排液量的需求。 ➢ 地层压力/原始地层压力处于0.6-0.5之间，且高 于油藏饱和压力，地层能量基本满足油井排液量 的需求。 ➢ 地层压力/原始地层压力<0.6，地层能量不足以满 足油井排液量的需求。
在直角坐标系中，以累积液油比为纵坐标，以累计产水量为横坐标，当水驱过程达 到一定程度时，二者关系是一条直线。关系表达式为：
L / N A BW P
P
P 式中：LP——累积产液量，104m3 。N P——累积产油，104t
对上式变化后，得到不同含水率 fw时的累积产油量Np的关系：
1 RE
(1 A)(1 fwl ) / fwl BN
提纲
一、注水开发术语及指标 二、注水效果综合评价
注水开发
✓ 通过注入井向油藏中注水，以部分或全部保持 地层能量的一种开发方式。（保持地层能量的 方式有多种）。
✓ 注入水在油田开发中的作用：一是作为驱替剂， 将原油驱扫到采油井，二是作为能量的载体， 向地层补充能量，将地层压力提高或保持在合 理的水平，使生产井保持较高的产液能力。
➢ 采收率是反映油藏地质特征、流体性质和开采措 施的综合指标。

§4—4 井网井距设计
• 进行油藏开发设计，井网和井距是其中一个很重 要的内容。井网和井距选择恰当，就能以较少的 投入获取最好的开发效果和最优的经济效益。因 此，井网和井距的设计，是一个需要反复对比研 究的重要问题。 • 一、开发井网类型 • 油藏的平面分布有大有小，含油面积小者几km2， 中等的几十km2，大者几百上千km2。显然，开发 这样的油藏一般都要钻很多口采油井和注入井。 因此，怎样用较少的井数，来获取较高的采油速 度与尽可能高的采收率，就成为油藏井网布置的 主要课题。这就是开发井网设计问题。
开发井网类型
• (1)四点井网 • 注水井布置在正三角形的中心，周围3口采油井位 于正三角形的3个顶点，这样的面积注水井网就称 为四点井网(图4-4-7)。在四点井网中，每口注水 井影响周围3口采油井，每口采油井则受周围6口 注水井影响。在这种井网中，注水井井数与采油 井井数之比为2：1，即注水井数比采油井数多1 倍，因而每口注水井承担的注水量任务比较轻， 这样就可以使注入水推进变得比较平缓，有利于 提高油藏波及体积与驱油效率。
二、井网设计
• 1．井网设计的基本考虑 • 在选择注采井网时，一般需要考虑以下几个问题： • (1)油层吸水能力的高低或油层渗透性的大小，据 此决定注采井数比的高低。 • 如果油层吸水差，则应考虑增加注采井数比以满 足油藏的注水需求，因而选用注采井数比较高的 五点井网(注采井数比1：1)；如果油层吸水好， 则可考虑采用注采井数比较低的七点甚至九点井 网。
开发井网类型
• 国内外有少量小油藏曾采用边缘注水井网开发， 但效果大多不好，这些油藏在开发的中后期大都 采取了井网调整的补救措施：在油藏内部适当增 加点状注水井点，以解决油藏中心部位的采油井 长期难于注水见效的平面矛盾。例如我国内蒙的 阿北安山岩油藏(含油面积4．5km2)，于1989年 投入开发，初期采用边缘注水井网进行开发，之 后于1991年5月逐步增加内部注水井点，逐渐调 整为边外加内部点状注水井网，开发效果大为改 观。
