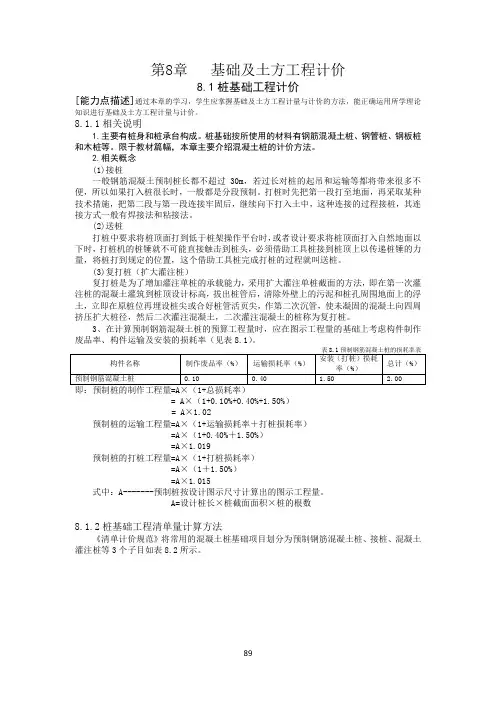

第8章基础及土方工程计价8.1桩基础工程计价[能力点描述]通过本章的学习，学生应掌握基础及土方工程计量与计价的方法，能正确运用所学理论知识进行基础及土方工程计量与计价。
8.1.1相关说明1.主要有桩身和桩承台构成。
桩基础按所使用的材料有钢筋混凝土桩、钢管桩、钢板桩和木桩等。
限于教材篇幅，本章主要介绍混凝土桩的计价方法。
2.相关概念(1)接桩一般钢筋混凝土预制桩长都不超过30m，若过长对桩的起吊和运输等都将带来很多不便，所以如果打入桩很长时，一般都是分段预制。
打桩时先把第一段打至地面，再采取某种技术措施，把第二段与第一段连接牢固后，继续向下打入土中，这种连接的过程接桩，其连接方式一般有焊接法和粘接法。
(2)送桩打桩中要求将桩顶面打到低于桩架操作平台时，或者设计要求将桩顶面打入自然地面以下时，打桩机的桩锤就不可能直接触击到桩头，必须借助工具桩接到桩顶上以传递桩锤的力量，将桩打到规定的位置，这个借助工具桩完成打桩的过程就叫送桩。
(3)复打桩（扩大灌注桩）复打桩是为了增加灌注单桩的承载能力，采用扩大灌注单桩截面的方法，即在第一次灌注桩的混凝土灌筑到桩顶设计标高，拔出桩管后，清除外壁上的污泥和桩孔周围地面上的浮土，立即在原桩位再埋设桩尖或合好桩管活页尖，作第二次沉管，使未凝固的混凝土向四周挤压扩大桩径，然后二次灌注混凝土，二次灌注混凝土的桩称为复打桩。
3、在计算预制钢筋混凝土桩的预算工程量时，应在图示工程量的基础上考虑构件制作废品率、构件运输及安装的损耗率（见表8.1）。
= A×（1+0.10%+0.40%+1.50%）= A×1.02预制桩的运输工程量=A×（1+运输损耗率＋打桩损耗率）=A×（1+0.40%＋1.50%）=A×1.019预制桩的打桩工程量=A×（1+打桩损耗率）=A×（1＋1.50%）=A×1.015式中：A-------预制桩按设计图示尺寸计算出的图示工程量。
