不锈钢“304”及其衍生牌号的标准化学成分
- 格式：xls
- 大小：48.00 KB
- 文档页数：104
12.1 16.3 21.4 线胀系数α/(10-6/℃) (在下 列温度间/℃) 20～100 20～200 20～300 20～400 16.0 16.8 17.5 18.1 电阻率0.73 Ω·mm2·m-1 熔点 1398～1420℃
不锈钢防锈的机理是合金 元素形成致密氧化膜，隔 绝氧接触，阻止继续氧化 。所以不锈钢并不是“不锈” 。 304材料出现生锈现象，可 能有以下几个原因： 1.使用环境中存在氯离子。
氯离子广泛存在，比如食 盐、汗迹、海水、海风、 土壤等等。不锈钢在氯离 子存在下的环境中，腐蚀 很快，甚至超过普通的低 碳钢。
所以对不锈钢的使用环境 有要求，而且需要经常擦 拭，除去灰尘，保持清洁 干燥。（这样就可以给他 定个“使用不当”。）
美国有一个例子：某企业 用一橡木容器盛装某含氯 离子的溶液，该容器已使 用近百余年，上个世纪九 十年代计划更换，因橡木 材料不够现代，采用不锈 钢，更换后16天容器因腐 蚀泄漏。
2.没有经过固溶处理。
合金元素没有溶入基体， 致使基体组织合金含量 低，抗蚀性能差。
3.这种不含钛和铌的材料有 天生的晶间腐蚀的倾向。
加入钛和铌，再配以稳定 处理，可以减少晶间腐蚀 。
在空气中或化学腐蚀介质 中能够抵抗腐蚀的一种高 合金钢，不锈钢是具有美 观的表面和耐腐蚀性能 好，不必经过镀色等表面 处理，而发挥不锈钢所固 有的表面性能,使用于多方 面的钢铁的一种，通常称 为不锈钢。代表性能的有 13铬钢，18-8铬镍钢等高 合金钢。
编者按：不锈钢牌号“304'’(S30400)是美国不锈钢标准(如AST 准ASTMA959-04和日本JIS、我国GB、国际ISO、欧洲EN等不 门约请冶金材料标准专家伍千思写了这篇“不锈钢‘304’及其衍生 指明这些产品的特定用途(如适用于作一般耐蚀条件下用的通过
不锈钢牌号“304”(S30400)是美国不锈钢标准(如ASTM标准)中 用途十分广泛，因而其产量和消费量约占到了奥氏体不锈钢总
304是得到最广泛应用的不 锈钢、耐热钢。用于食品 生产设备、昔通化工设备 、核能等.
304不锈钢化学成份
规格 C Si Mn P S Cr Ni （镍） Mo
SUS431 ≤0.08 ≤1.00 ≤ 2.00 ≤0.05 ≤0.03 18.0020.00 8.25~10.50 -
304就是1Cr18Ni9 。
7A09化学成份 铝Al ：余量 硅 Si ：≤0.50 铜 Cu ：1.2～2.0 镁 Mg：2.0～3.0 锌 Zn：5.1～6.1 锰 Mn：≤0.15 钛 Ti ：≤0.10 铬 Cr：0.16～0.30 铁 Fe： 0.000～ 0.500 7A09力学性能： 抗拉强度 σb (MPa)：≥530 条件屈服强度 σ0.2 (MPa)：≥400 伸长率 δ5 (％)：≥6
304不锈钢；
C≤0.08 Cr 18.0～20.0 Ni8.00～10.50
屈服强度（N/mm2）≥205
抗拉强度 ≥520
延伸率（%）≥40
硬度HB ≤187 HRB≤90 HV ≤200
密度7.93 g·cm-3
比热c(20℃)0.502 J·(g·C)1 热导率λ/W(m·℃)-1 (在下 列温度/℃) 20 100 500
HRC 69~76.2 HRB 92~107 密度:7.65kg/dm3
硬铝合金 弹性模量0.7×105MPa 剪切模量0.27 ×105MPa 泊松比0.3 线膨胀系数23.6×10-6/K 热导率162W/(m·k)
比热容871J/(kg·K)
铝合金代号 屈服力 剪切力 张力 6065 7KSI 13KSI 13KSI 7075 15KSI 22KSI 33KSI
304组成为18Cr-9Ni，是得 到最广泛应用的不锈钢、 耐热钢。用于食品生产设 备、昔通化工设备、核能 等。
304就是1Cr18Ni9 。
不锈钢防锈的机理是合金 元素形成致密氧化膜，隔 绝氧接触，阻止继续氧化 。所以不锈钢并不是“不锈” 。
304材料出现生锈现象，可 能有以下几个原因： 1.使用环境中存在氯离子。
2)各牌号 P≤0.045%，S≤0.030%。
新牌号 06Crl9Nil0 022Crl9Nil0 07Crl9Nil0
旧牌号 OCrl8Ni9 OOCrl9Nil0
05Crl9NilOSi2CeN
06Crl9NiiON 06Crl9Ni9NbN 022Crl9NiiON
OCrl9Ni9N OCrl9NiiONbN OOCrl8NilON
数字 代号 1.430l 1.4307 1.4306 1.4567 1.4315 1.4311
1)化学成分数值除范围标明外，其余均为最大值。
2)各牌号P≤0．045％，S≤0．015％。对于棒材、条钢、钢丝 ≤0．015％。
主要参考文献 1．陆世英，不锈钢概论，中国科学技术出版社，2007.1，118
特性及应用=N≤0.25；热处 理：固溶处理1010～1120 ℃快冷；σ0.2≥275；节镍 钢种，代替牌号1Cr17Ni7 。冷加工后具有磁性。铁 道车辆用。
参考资料：《机械设计手 册》
201组成为17Cr-4.5Ni6Mn-N，是节Ni钢种，301 钢的替代钢。经冷加工后 具有磁性，用于铁路车辆 。
C
0.07
0.03 0.03 0.04-0.08 0.04 0.07 0.03
注：1)化学成分数值除范围标明外，其余均为最大值。
2)各牌号P≤0.045%，S≤0.030%。为改善某种性能，硫含量可
牌号
名称
X5CrNil8-10 X2CrNil8-9 X2CrNil9-ll X3CrNiCul8-9-4 X5CrNiNl9-9 X2CrNiN18-10
从金相学角度分析，因为 不锈钢含有铬而使表面形 成很薄的铬膜，这个膜隔 离开与钢内侵入的氧气起 耐腐蚀的作用。
为了保持不锈钢所固有的 耐腐蚀性，钢必须含有 12%以上的铬。
304 是一种通用性的不锈 钢，它广泛地用于制作要 求良好综合性能（耐腐蚀 和成型性）的设备和机件 。
304不锈钢是按照美国 ASTM标准生产出来的不锈 钢的一个牌号。304相当于 我国的0Cr19Ni9 (0Cr18Ni9)不锈钢。304含 铬19%，含镍9%。
201相当于中国 1Cr17Mn6Ni5N
材料状态=热扎、锻造或热 处理
σb\Mpa=≥520
δ5\%=≥40
ψ\%=≥45
硬度\HB=≤241
热处理=
化学成分=材料化学成分组 成元素比例(%)：碳C:≤ 0.15；铬Cr：16.00～ 18.00；锰Mn：≤5.50～ 7.50；镍Ni：3.50～5.50； 磷P：≤0.060；硫S：≤ 0.030；硅Si：≤1.00
氯离子广泛存在，比如食 盐、汗迹、海水、海风、 土壤等等。不锈钢在氯离 子存在下的环境中，腐蚀 很快，甚至超过普通的低 碳钢。
所以对不锈钢的使用环境 有要求，而且需要经常擦 拭，除去灰尘，保持清洁 干燥。（这样就可以给他 定个“使用不当”。）
美国有一个例子：某企业 用一橡木容器盛装某含氯 离子的溶液，该容器已使 用近百余年，上个世纪九 十年代计划更换，因橡木 材料不够现代，采用不锈 钢更换后16天容器因腐蚀 泄漏。

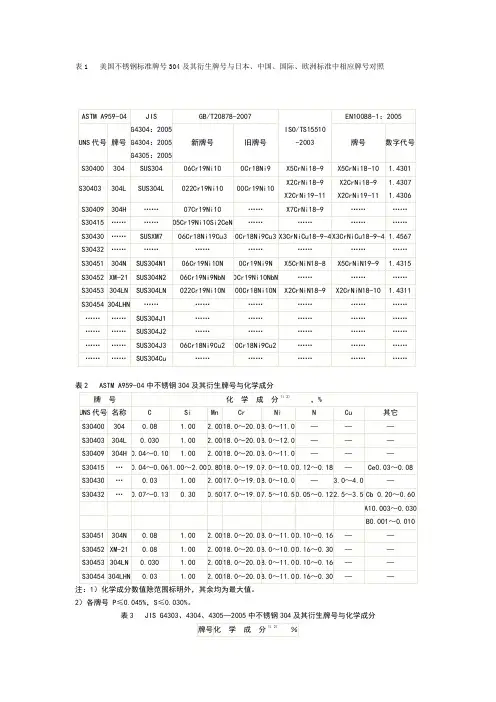

UNS代号 S30400 S30403 S30409 S30415 S30430 S30432 S30451 S30452 S30453
牌号
名称 304 304L 304H
304N XM-21 304LN
S30454
304LHN
注：1)化学成分数值除范围标明外，其余均为最大值。 2)各牌号P≤0.045%，S≤0.030%。
06Crl8Ni9Cu2 06Crl8Ni9Cu3
OCrl8Ni9Cu2 OCrl8Ni9Cu3
注：1)化学成分数值除范围标明外，其余均为最大值。 2)各牌
牌号
X5CrNil8-9
X2CrNil8―9 X2CrNil9―11 X7CrNil8―9 X3CrNil8-9-4 X5CrNil8―8 X2CrNil8―9
12.1 16.3 21.4 线胀系数α/(10-6/℃) (在下 列温度间/℃) 20～100 20～200 20～300 20～40Байду номын сангаас 16.0 16.8 17.5 18.1
电阻率0.73 Ω·mm2·m-1 熔点 1398～1420℃
316L不锈钢 C≤0.03 Ni12.00～15.00 Mo ≥175 Mn<=2.0 Si<=1.0 Cr16--18 Mo1.82.5 S<=0.030 P<=0.035 屈服强度（N/mm2）≥480 抗拉强度延伸率（%）≥40 硬度HB≤187 HRB≤90 HV≤ 200 密度7.87 g·cm-3 比热c(20℃)0.502 J·(g·C)1 热导率λ/W(m·℃)-1 (在下 列温度/℃) 100 300 500
由于304钢有性能上的不足，人们在生产和使用中想办法扬长避
表1列出了美国材料和试验协会不锈钢牌号标准ASTMA959―0
从表1看出，ASTMA959―04中，304及其衍生牌号共有10个。 综观304及衍生牌号的化学成分，可以认为，所谓衍生牌号就是 碳含量：降低或提高碳含量。304L为超低碳的304钢。降低碳 钢更适于在低温环境和无磁部件方面使用。
304(06Crl9Nil0)钢的主要特性是：
具有优良的不锈耐腐蚀性能和较好的抗晶间腐蚀性能。对氧化
具有优良的冷热加工和成型性能。可以加工生产板、管、丝、 低温性能较好。在-180℃条件下，强度、伸长率、断面收缩率 具有良好的焊接性能。可采用通常的焊接方法焊接，焊前焊后
304钢也有性能上的不足之处：大截面尺寸钢件焊接后对晶间腐
7075合金物理及化学性能
不锈钢防锈的机理是合金 元素形成致密氧化膜，隔 绝氧接触，阻止继续氧化 。所以不锈钢并不是“不锈” 。 304材料出现生锈现象，可 能有以下几个原因： 1.使用环境中存在氯离子。
氯离子广泛存在，比如食 盐、汗迹、海水、海风、 土壤等等。不锈钢在氯离 子存在下的环境中，腐蚀 很快，甚至超过普通的低 碳钢。
所以对不锈钢的使用环境 有要求，而且需要经常擦 拭，除去灰尘，保持清洁 干燥。（这样就可以给他 定个“使用不当”。）
美国有一个例子：某企业 用一橡木容器盛装某含氯 离子的溶液，该容器已使 用近百余年，上个世纪九 十年代计划更换，因橡木 材料不够现代，采用不锈 钢，更换后16天容器因腐 蚀泄漏。
2.没有经过固溶处理。
合金元素没有溶入基体， 致使基体组织合金含量 低，抗蚀性能差。
3.这种不含钛和铌的材料有 天生的晶间腐蚀的倾向。
加入钛和铌，再配以稳定 处理，可以减少晶间腐蚀 。
在空气中或化学腐蚀介质 中能够抵抗腐蚀的一种高 合金钢，不锈钢是具有美 观的表面和耐腐蚀性能 好，不必经过镀色等表面 处理，而发挥不锈钢所固 有的表面性能,使用于多方 面的钢铁的一种，通常称 为不锈钢。代表性能的有 13铬钢，18-8铬镍钢等高 合金钢。
编者按：不锈钢牌号“304'’(S30400)是美国不锈钢标准(如AST 准ASTMA959-04和日本JIS、我国GB、国际ISO、欧洲EN等不 门约请冶金材料标准专家伍千思写了这篇“不锈钢‘304’及其衍生 指明这些产品的特定用途(如适用于作一般耐蚀条件下用的通过
不锈钢牌号“304”(S30400)是美国不锈钢标准(如ASTM标准)中 用途十分广泛，因而其产量和消费量约占到了奥氏体不锈钢总
304是得到最广泛应用的不 锈钢、耐热钢。用于食品 生产设备、昔通化工设备 、核能等.
304不锈钢化学成份
规格 C Si Mn P S Cr Ni （镍） Mo
SUS431 ≤0.08 ≤1.00 ≤ 2.00 ≤0.05 ≤0.03 18.0020.00 8.25~10.50 -
304就是1Cr18Ni9 。
7A09化学成份 铝Al ：余量 硅 Si ：≤0.50 铜 Cu ：1.2～2.0 镁 Mg：2.0～3.0 锌 Zn：5.1～6.1 锰 Mn：≤0.15 钛 Ti ：≤0.10 铬 Cr：0.16～0.30 铁 Fe： 0.000～ 0.500 7A09力学性能： 抗拉强度 σb (MPa)：≥530 条件屈服强度 σ0.2 (MPa)：≥400 伸长率 δ5 (％)：≥6
304不锈钢；
C≤0.08 Cr 18.0～20.0 Ni8.00～10.50
屈服强度（N/mm2）≥205
抗拉强度 ≥520
延伸率（%）≥40
硬度HB ≤187 HRB≤90 HV ≤200
密度7.93 g·cm-3
比热c(20℃)0.502 J·(g·C)1 热导率λ/W(m·℃)-1 (在下 列温度/℃) 20 100 500
HRC 69~76.2 HRB 92~107 密度:7.65kg/dm3
硬铝合金 弹性模量0.7×105MPa 剪切模量0.27 ×105MPa 泊松比0.3 线膨胀系数23.6×10-6/K 热导率162W/(m·k)
比热容871J/(kg·K)
铝合金代号 屈服力 剪切力 张力 6065 7KSI 13KSI 13KSI 7075 15KSI 22KSI 33KSI
304组成为18Cr-9Ni，是得 到最广泛应用的不锈钢、 耐热钢。用于食品生产设 备、昔通化工设备、核能 等。
304就是1Cr18Ni9 。
不锈钢防锈的机理是合金 元素形成致密氧化膜，隔 绝氧接触，阻止继续氧化 。所以不锈钢并不是“不锈” 。
304材料出现生锈现象，可 能有以下几个原因： 1.使用环境中存在氯离子。
2)各牌号 P≤0.045%，S≤0.030%。
新牌号 06Crl9Nil0 022Crl9Nil0 07Crl9Nil0
旧牌号 OCrl8Ni9 OOCrl9Nil0
05Crl9NilOSi2CeN
06Crl9NiiON 06Crl9Ni9NbN 022Crl9NiiON
OCrl9Ni9N OCrl9NiiONbN OOCrl8NilON
数字 代号 1.430l 1.4307 1.4306 1.4567 1.4315 1.4311
1)化学成分数值除范围标明外，其余均为最大值。
2)各牌号P≤0．045％，S≤0．015％。对于棒材、条钢、钢丝 ≤0．015％。
主要参考文献 1．陆世英，不锈钢概论，中国科学技术出版社，2007.1，118
特性及应用=N≤0.25；热处 理：固溶处理1010～1120 ℃快冷；σ0.2≥275；节镍 钢种，代替牌号1Cr17Ni7 。冷加工后具有磁性。铁 道车辆用。
参考资料：《机械设计手 册》
201组成为17Cr-4.5Ni6Mn-N，是节Ni钢种，301 钢的替代钢。经冷加工后 具有磁性，用于铁路车辆 。
C
0.07
0.03 0.03 0.04-0.08 0.04 0.07 0.03
注：1)化学成分数值除范围标明外，其余均为最大值。
2)各牌号P≤0.045%，S≤0.030%。为改善某种性能，硫含量可
牌号
名称
X5CrNil8-10 X2CrNil8-9 X2CrNil9-ll X3CrNiCul8-9-4 X5CrNiNl9-9 X2CrNiN18-10
从金相学角度分析，因为 不锈钢含有铬而使表面形 成很薄的铬膜，这个膜隔 离开与钢内侵入的氧气起 耐腐蚀的作用。
为了保持不锈钢所固有的 耐腐蚀性，钢必须含有 12%以上的铬。
304 是一种通用性的不锈 钢，它广泛地用于制作要 求良好综合性能（耐腐蚀 和成型性）的设备和机件 。
304不锈钢是按照美国 ASTM标准生产出来的不锈 钢的一个牌号。304相当于 我国的0Cr19Ni9 (0Cr18Ni9)不锈钢。304含 铬19%，含镍9%。
201相当于中国 1Cr17Mn6Ni5N
材料状态=热扎、锻造或热 处理
σb\Mpa=≥520
δ5\%=≥40
ψ\%=≥45
硬度\HB=≤241
热处理=
化学成分=材料化学成分组 成元素比例(%)：碳C:≤ 0.15；铬Cr：16.00～ 18.00；锰Mn：≤5.50～ 7.50；镍Ni：3.50～5.50； 磷P：≤0.060；硫S：≤ 0.030；硅Si：≤1.00
氯离子广泛存在，比如食 盐、汗迹、海水、海风、 土壤等等。不锈钢在氯离 子存在下的环境中，腐蚀 很快，甚至超过普通的低 碳钢。
所以对不锈钢的使用环境 有要求，而且需要经常擦 拭，除去灰尘，保持清洁 干燥。（这样就可以给他 定个“使用不当”。）
美国有一个例子：某企业 用一橡木容器盛装某含氯 离子的溶液，该容器已使 用近百余年，上个世纪九 十年代计划更换，因橡木 材料不够现代，采用不锈 钢更换后16天容器因腐蚀 泄漏。
UNS代号 S30400 S30403 S30409 S30415 S30430 S30432 S30451 S30452 S30453
牌号
名称 304 304L 304H
304N XM-21 304LN
S30454
304LHN
注：1)化学成分数值除范围标明外，其余均为最大值。 2)各牌号P≤0.045%，S≤0.030%。
06Crl8Ni9Cu2 06Crl8Ni9Cu3
OCrl8Ni9Cu2 OCrl8Ni9Cu3
注：1)化学成分数值除范围标明外，其余均为最大值。 2)各牌
牌号
X5CrNil8-9
X2CrNil8―9 X2CrNil9―11 X7CrNil8―9 X3CrNil8-9-4 X5CrNil8―8 X2CrNil8―9
12.1 16.3 21.4 线胀系数α/(10-6/℃) (在下 列温度间/℃) 20～100 20～200 20～300 20～40Байду номын сангаас 16.0 16.8 17.5 18.1
电阻率0.73 Ω·mm2·m-1 熔点 1398～1420℃
316L不锈钢 C≤0.03 Ni12.00～15.00 Mo ≥175 Mn<=2.0 Si<=1.0 Cr16--18 Mo1.82.5 S<=0.030 P<=0.035 屈服强度（N/mm2）≥480 抗拉强度延伸率（%）≥40 硬度HB≤187 HRB≤90 HV≤ 200 密度7.87 g·cm-3 比热c(20℃)0.502 J·(g·C)1 热导率λ/W(m·℃)-1 (在下 列温度/℃) 100 300 500
由于304钢有性能上的不足，人们在生产和使用中想办法扬长避
表1列出了美国材料和试验协会不锈钢牌号标准ASTMA959―0
从表1看出，ASTMA959―04中，304及其衍生牌号共有10个。 综观304及衍生牌号的化学成分，可以认为，所谓衍生牌号就是 碳含量：降低或提高碳含量。304L为超低碳的304钢。降低碳 钢更适于在低温环境和无磁部件方面使用。
304(06Crl9Nil0)钢的主要特性是：
具有优良的不锈耐腐蚀性能和较好的抗晶间腐蚀性能。对氧化
具有优良的冷热加工和成型性能。可以加工生产板、管、丝、 低温性能较好。在-180℃条件下，强度、伸长率、断面收缩率 具有良好的焊接性能。可采用通常的焊接方法焊接，焊前焊后
304钢也有性能上的不足之处：大截面尺寸钢件焊接后对晶间腐
7075合金物理及化学性能
